전기 자동차(EV) 채택은 중요한 인프라 구성 요소 중 하나인 충전소에 달려 있습니다. 모든 고속 충전기, DC-DC 컨버터 및 사전 충전 회로 내에서 작지만 강력한 구성 요소인 세라믹 저항기는 효율성, 열 관리 및 신뢰성 측면에서 매우 큰 역할을 합니다. 충전 전력 수준이 50kW에서 350kW 이상으로 증가함에 따라 저항기는 더 높은 에너지 펄스, 더 엄격한 허용 오차 및 극심한 온도 변동을 처리해야 합니다. 이 기사에서는 현대적인 방법을 설명합니다.세라믹 저항기기술은 EV 충전 효율을 직접적으로 향상시키며 왜 다음과 같은 숙련된 제조업체에서 소싱하는가?RST 일렉트릭일반적인 현장 오류를 제거합니다.
세라믹 저항기는 전류를 제한하고, 전압을 분배하고, 에너지를 열로 발산하는 수동 부품입니다. EV 충전기에서는 다음 위치에 배치됩니다.
각 애플리케이션은 넓은 온도 범위(-55°C ~ +275°C)에서 높은 펄스 내성, 낮은 인덕턴스 및 안정적인 저항을 요구합니다. 제대로 설계되지 않은 저항기는 과도한 열로 에너지를 낭비하거나, 충전 속도를 낮추거나, 심각한 실패를 초래할 수도 있습니다.
| 문제점 | EV 충전의 결과 | 고품질 세라믹 리졸버가 이를 해결하는 방법 |
|---|---|---|
| 과도한 열 발생 | 효율성이 낮고 부피가 큰 냉각 시스템 | 높은 열전도율(세라믹 본체)로 열을 빠르게 발산 |
| 펄스 처리 불량 | 사전 충전 중 저항기 소손 | 세라믹 권선형 설계는 짧은 펄스에 대해 10배의 공칭 전력을 견딥니다. |
| 느슨한 공차(예: ±10%) | 부정확한 전류 감지, 에너지 전달 감소 | 엄격한 공차(±1% 또는 ±5%)로 정밀한 제어 보장 |
| 인덕턴스 문제 | 전압 오버슈트, EMI 간섭 | 비유도 권선 또는 저인덕턴스 설계 |
| 습도/수분에 불안정함 | 부식, 저항 드리프트 | 세라믹 코팅 + 알루미늄 하우징(IP 등급) |
프리미엄 세라믹 저항기는 충전기 효율성을 0.5~1.5% 향상할 수 있습니다. 이는 350kW에서 상당한 수준으로, 모든 백분율 포인트가 충전기당 연간 수백 kWh를 절약합니다.
| 매개변수 | 일반적인 EV 충전기 요구 사항 | 고성능 세라믹 저항기의 가치 |
|---|---|---|
| 정격 전력(연속) | 5W – 100W(사전 충전) | 10W – 200W(알루미늄 하우징) |
| 펄스 에너지 내성 | 1초 동안 최대 50J | 80J – 200J (세라믹 권선) |
| 저항 범위 | 0.1Ω – 100kΩ | 0.01Ω – 220kΩ(맞춤형) |
| 용인 | ±5%(표준), ±1%(감지) | ±1%, ±2%, ±5%(정밀 레이저 트리밍) |
| 온도계수(TCR) | ≤ ±200ppm/°C | ≤ ±100ppm/°C(-55°C까지 안정적) |
| 작동 온도 | –40°C ~ +125°C(주변) | –55°C ~ +275°C(세라믹 코어) |
| 절연저항 | ≥100MΩ | ≥1000MΩ(고순도 세라믹) |
| 장착 유형 | 스루홀 또는 섀시 마운트 | 알루미늄 하우징, 플랜지 마운트(손쉬운 방열판) |

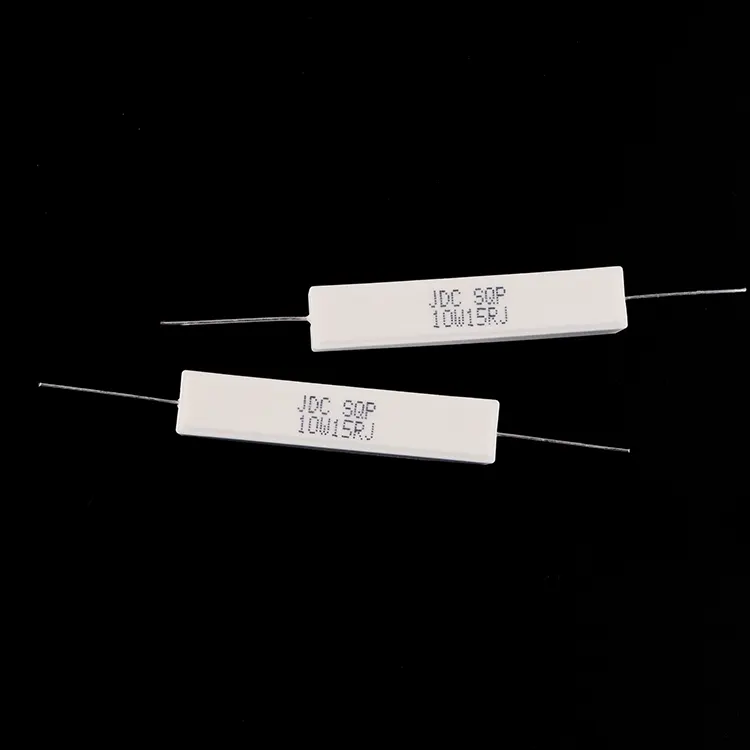

에폭시 기판의 후막 저항기와 달리세라믹 저항기니켈 크롬 또는 구리 니켈 합금 권선이 있는 세라믹 코어(동석 또는 알루미나)를 사용합니다. 이 구조는 세 가지 효율성 향상 이점을 제공합니다.
이러한 특성은 더 빠르고 효율적인 충전으로 직접적으로 해석됩니다. 즉, 열로 인한 에너지 손실이 적으므로 배터리에 더 많은 에너지가 전달됩니다.
모든 세라믹 저항기 제품이 동일한 것은 아닙니다. 대중 시장의 범용 저항기는 종종 낮은 등급의 세라믹을 사용하고 온도에 대한 내성을 잃고 수천 펄스 주기 후에 작동하지 않습니다. 10년 동안 하루 10회 이상의 주기가 발생할 수 있는 EV 충전 인프라의 경우 신뢰성은 협상할 수 없습니다.
Guangdong RST Electric은 10여년 전 제조 우수성의 허브인 중국 둥관에서 전력 저항기 기술에 전념하는 워크숍으로 시작되었습니다. 핵심 제품 라인에는 다음과 같은 세라믹 저항기 유형이 포함됩니다.
각 저항기는 엄격한 TCR, 높은 절연 저항 및 엄격한 품질 관리를 통해 산업 내구성을 위해 설계되었습니다. 전력 저항기에 대한 Ruisite의 장기적인 초점은 제조 공정이 EV 충전기가 요구하는 정확한 매개변수에 맞게 최적화되었음을 의미합니다.
Ruisite를 선택하는 이유:
구매 주문을 발행하기 전에 다음을 확인하십시오.
Ruisite는 10년간의 전력 저항기 전문화를 바탕으로 5가지 질문 모두에 "예"라고 답했습니다.
EV 충전이 초고속 350kW+ 및 무선 충전으로 전환됨에 따라 모든 구성 요소의 효율성이 중요해졌습니다. 겸손한세라믹 저항기– 흔히 간과되는 – 사전 충전 안전성, 전류 감지 정확도 및 열 관리에 직접적인 영향을 미칩니다. 엄격한 허용 오차와 우수한 펄스 처리 기능을 갖춘 고품질 세라믹 권선 또는 알루미늄 하우징 저항기를 선택함으로써 충전기 OEM은 전체 시스템 효율성을 1~2% 높이고 냉각 요구 사항을 줄이며 제품 수명을 연장할 수 있습니다.
저항기를 상품으로 취급하지 마십시오. 검증 가능한 펄스 에너지 및 TCR 데이터로 세라믹 저항기 유형을 지정합니다. 다음과 같은 전용 제조업체와 파트너 관계를 맺으세요.RST 일렉트릭10년 넘게 전력 저항기 기술을 완성해 왔습니다. 위의 매개변수 표를 RFQ의 기술 부록으로 사용하여 EV 충전기가 더 시원하고, 더 빠르고, 더 오래 작동하는 것을 확인하세요.
-
