블로워 모터 저항기는 차량의 난방, 환기 및 공조(HVAC) 시스템에서 중요한 구성 요소입니다. 모터에 전달되는 전압을 변경하여 송풍기 팬의 속도를 제어합니다. 일반적으로 3~4가지 속도 설정을 제공합니다. 팬 속도를 낮음 또는 중간으로 선택하면 저항기가 과도한 전기 에너지를 열로 방출하여 원하는 전압만 모터에 도달하도록 합니다. 작동하는 모터 저항이 없으면 팬은 최고 속도로만 작동하거나(저항을 우회) 완전히 작동을 멈출 수 있습니다.
~에RST 일렉트릭, 당사는 12V 및 24V 차량 전기 시스템용 고신뢰성 저항기를 제조합니다. 당사의 RXQ 시리즈는 승용차, 상업용 트럭, 버스 및 오프로드 장비의 까다로운 조건을 견딜 수 있도록 설계되었습니다. 10년 이상의 자동차 저항기 전문 지식과 IATF 16949 인증 시설을 통해 당사는 적절한 HVAC 기능을 복원하고 승객의 편안함을 보장하는 구성 요소를 제공합니다.
올바른 송풍 모터 저항기를 선택하려면 다음과 같은 몇 가지 주요 요소를 고려해야 합니다.
·시스템 전압: 차량이 12V(승용차, 소형 트럭) 또는 24V(상용 트럭, 버스, 중장비) 전기 시스템에서 작동하는지 확인합니다. 당사의 RXQ 시리즈는 각 전압에 대한 특정 버전을 제공합니다.
·저항 값: 저속 및 중간 팬 속도에 대해 올바른 전압 강하를 생성하려면 저항기가 OEM 사양과 일치해야 합니다. 일반적인 값에는 0.15Ω(12V 시스템의 경우) 및 0.30Ω(24V 시스템의 경우)이 포함됩니다.
·전력 등급: 송풍 저항기는 지속적인 열 스트레스를 처리해야 합니다. 우리 장치의 정격은 50W로 지속적인 저속 팬 작동에 충분한 여유를 제공합니다.
·열 보호: 내장된 온도 퓨즈(일반적으로 240°C)는 안전을 위해 필수적입니다. 팬 모터 고장이나 공기 흐름 제한으로 인해 저항기가 과열되는 경우 회로를 영구적으로 열어 화재 위험을 방지합니다.
·리드 구성: 올바른 게이지(1.5~2.5mm²)와 길이(150~300mm)를 갖춘 사전 배선된 리드는 설치를 단순화하고 절단이나 접합이 필요하지 않습니다.
·장착 및 폼 팩터: 저항기는 차량의 송풍기 하우징 또는 HVAC 케이스에 물리적으로 맞아야 합니다. RXQ 시리즈는 일반적인 OEM 설치 공간과 일치하는 치수로 직접 교체할 수 있도록 설계되었습니다.
·환경적 내구성: 극한의 온도(-55°C ~ +155°C), 진동(50m/s²) 및 습도(95% RH)를 견디며 대시보드 아래 및 엔진 베이 환경에서 안정적인 작동을 보장하는 저항기를 찾으십시오.
이러한 매개변수를 평가함으로써 모터 저항기가 향후 수년간 안전하고 신뢰할 수 있는 팬 속도 제어를 제공하는지 확인할 수 있습니다.
12V 시스템용 RXQ 시리즈는 승용차, 소형 트럭 및 SUV용으로 설계되었습니다. 0.15Ω(±10%)의 저항과 50W 정격 전력을 통해 저속 및 중간 팬 속도에 필요한 정확한 전압 강하를 제공합니다. 내장된 240°C 온도 퓨즈는 안전한 과열 보호 기능을 제공합니다. 이 장치에는 1.5~2.5mm² 리드(길이 150~300mm)가 사전 배선되어 있어 추가 압착 없이 직접 플러그 앤 플레이 설치가 가능합니다. 난연성 고온 플라스틱 케이스에 들어 있어 혹독한 대시보드 아래 환경을 견딜 수 있습니다.
트럭, 버스, 농업 장비 및 건설 기계를 포함한 상업용 차량의 경우 24V 시스템용 RXQ 시리즈는 0.30Ω의 저항 값으로 동일한 견고한 구조를 제공합니다. 이 값은 24V 전기 아키텍처에서 적절한 전압 감소를 달성하기 위해 특별히 선택되었습니다. 12V 제품과 마찬가지로 240°C 온도 퓨즈, 사전 배선된 리드, 높은 진동, 온도 순환, 먼지 및 습기에 대한 노출을 견딜 수 있도록 설계된 견고한 하우징이 특징입니다.
우리는 차량 플랫폼이 매우 다양하다는 것을 알고 있습니다. 당사의 엔지니어링 팀은 다음을 포함한 맞춤형 구성을 전문으로 합니다.
·고유한 팬 속도 요구 사항에 대한 대체 저항 값
·200°C ~ 260°C의 온도 퓨즈 정격
·맞춤형 리드 길이, 게이지 및 커넥터 유형(OEM별)
·수정된 장착 브래킷 또는 하우징 모양
·애프터마켓 유통을 위한 특수 포장
| 차량 카테고리 | 특정 애플리케이션 | 추천 시리즈 |
| 승용차 | 자동차, SUV, 경트럭 | 12V RXQ |
| 상업용 트럭 | 클래스 8 트럭, 배달 차량 | 24V RXQ |
| 버스 및 코치 | 대중교통 버스, 스쿨버스, 대형 버스 | 24V RXQ |
| 오프 하이웨이 장비 | 농업용 트랙터, 굴삭기, 로더 | 24V RXQ |
| 긴급 차량 | 구급차, 소방차 | 12V / 24V RXQ |
| 레저용 차량 | 캠핑카, 캠핑카 | 12V RXQ |
| 애프터마켓 교체 | 부품 대리점, 수리점 | 12V / 24V RXQ |
중국에 본사를 둔 인증된 제조업체로서 당사는 설계, 생산 및 테스트에 대한 완전한 통제권을 유지합니다. 공장에서 직접 가격을 책정하여 품질 저하 없이 경쟁력 있는 비용을 보장합니다.
7,000제곱미터가 넘는 당사 시설에는 자동 권선 기계, 온도 퓨즈 통합 라인 및 종합 테스트 스테이션이 갖추어져 있습니다. 모든 블로워 모터 저항기는 다음을 겪습니다.
·100% 저항성 및 내성 검증
·절연 저항 테스트(500VDC에서 >20MΩ)
·내전압 시험(2000VAC 5초간)
·열 퓨즈 연속성 및 기능 검증
·온도 사이클링(-55°C ~ +155°C), 진동(50m/s²) 및 내구성(1000시간)에 대한 샘플 테스트
우리는 귀하의 정확한 요구 사항에 맞는 맞춤형 구성을 전문으로 합니다.
·시스템 전압: 12V, 24V 또는 맞춤형
·저항값: 표준(0.15Ω, 0.30Ω) 또는 맞춤형
·전력 등급: 50W 표준(맞춤형 가능)
·온도 퓨즈: 240°C 표준(200°C~260°C 사용 가능)
·리드 사양: 1.5–2.5mm², 150–300mm, 맞춤형 길이 및 커넥터
·하우징: 표준 또는 맞춤형 치수 및 장착 구성
미국, 독일, 호주, 일본 등 40여 개국에 수출하며 신뢰성을 인정받고 있습니다. 당사의 다국어 기술 지원 팀은 사전 판매 상담, 응용 엔지니어링 및 애프터 서비스를 제공합니다.
Q: 블로워 모터 저항기 고장의 증상은 무엇입니까?
A: 일반적인 징후로는 팬이 최고 속도로만 작동하거나 전혀 작동하지 않거나, 팬이 간헐적으로 작동하거나, 통풍구에서 타는 냄새가 나는 등이 있습니다. 이는 종종 열 스트레스로 인해 하나 이상의 저항기 요소에 오류가 발생했음을 나타냅니다.
Q: 왜 모터 저항이 계속 실패합니까?
A: 반복되는 오류는 종종 송풍기 모터 오류(과도한 전류 소모), 제한된 공기 흐름(막힌 실내 필터) 또는 불량한 전기 연결과 같은 근본적인 문제를 나타냅니다. 저항기를 교체하기 전에 항상 모터와 시스템을 검사하십시오.
Q: 모터 저항기의 온도 퓨즈의 용도는 무엇입니까?
A: 온도 퓨즈는 저항기가 안전 온도(일반적으로 240°C)를 초과하는 경우 회로를 영구적으로 개방하는 안전 장치입니다. 이를 통해 팬 모터 고장, 통풍구 막힘, 저속에서 장시간 작동으로 인한 화재 위험을 방지할 수 있습니다.
질문: 12V 모터 저항기를 24V 버전으로 교체할 수 있나요?
A: 아니요. 저항 값은 다르며 잘못된 전압 버전을 사용하면 팬 속도가 잘못되거나 급격한 고장이 발생합니다. 항상 저항기를 차량의 전기 시스템에 맞추십시오.
Q: 블로워 모터 저항은 어떻게 설치하나요?
답변: 설치에는 일반적으로 저항 위치(대개 대시보드 아래 또는 엔진 베이의 송풍기 모터 근처) 찾기, 전기 커넥터 제거, 기존 장치 나사 풀기, 사전 배선된 리드를 사용하여 새 장치 설치가 포함됩니다. RXQ 시리즈는 OEM 핏과 기능으로 직접 교체할 수 있도록 설계되었습니다.

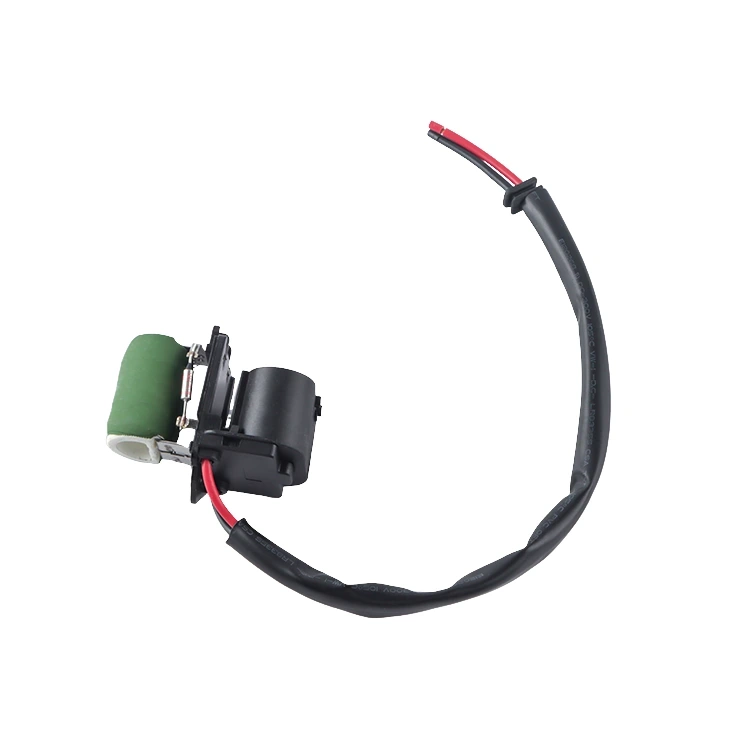

·12V 블로어 모터 저항기(RXQ 시리즈) – 승용차, 소형 트럭 및 SUV용. 0.15Ω, 50W, 240°C 온도 퓨즈 포함.

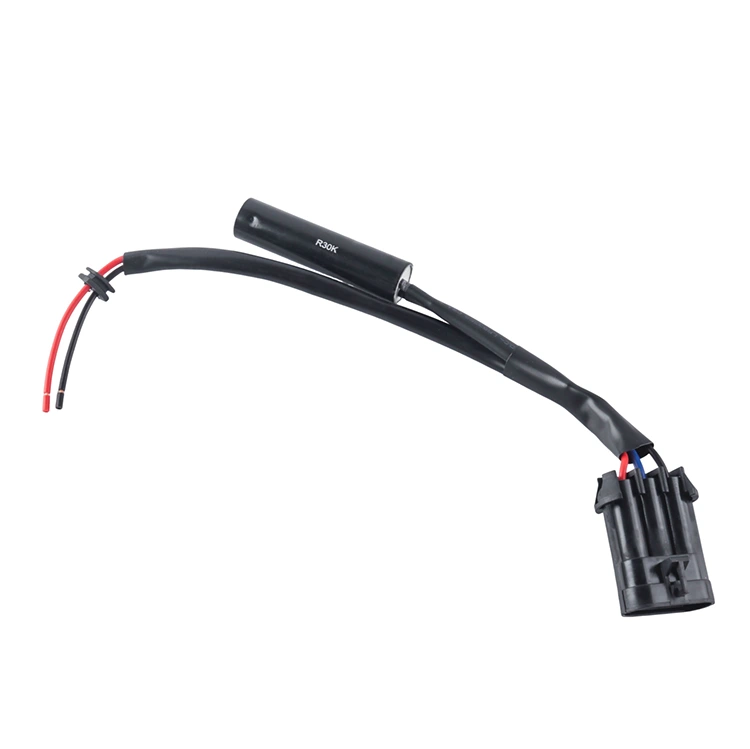

·24V 송풍 모터 저항기(RXQ 시리즈) – 상업용 트럭, 버스 및 중장비용. 0.30Ω, 50W, 240°C 온도 퓨즈 포함.
·맞춤형 송풍기 모터 저항기 - 맞춤식 저항 값, 리드 길이 및 장착 구성을 포함하여 정확한 사양에 맞게 설계되었습니다.
