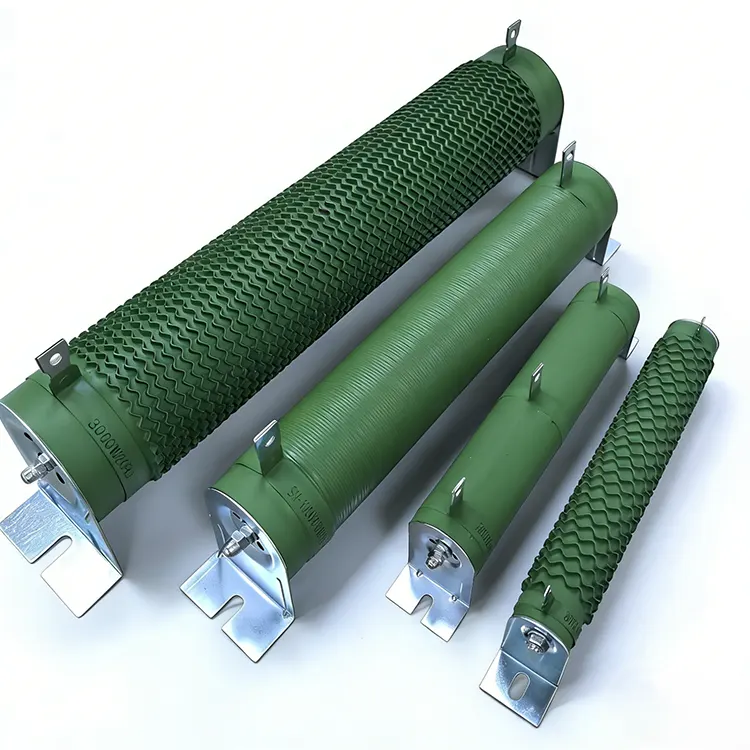

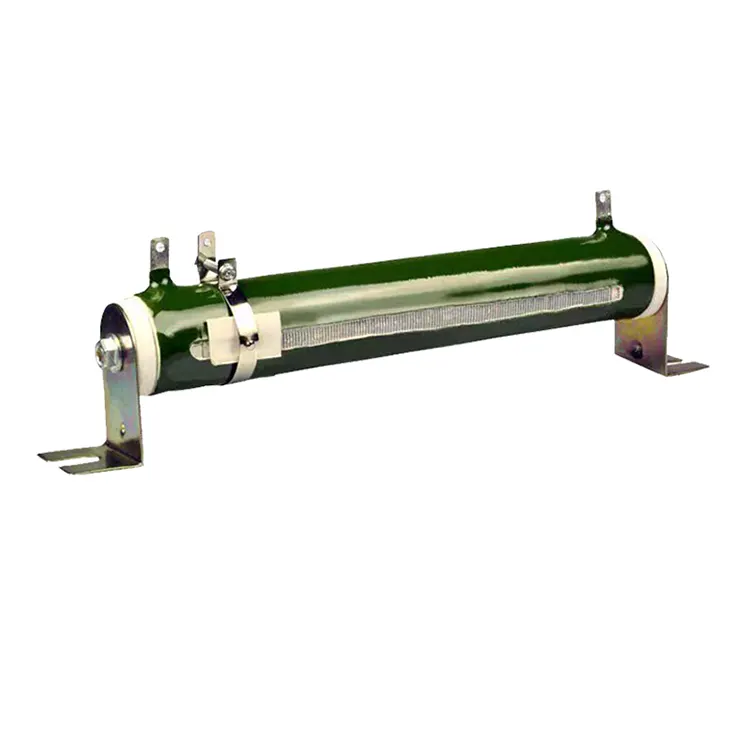

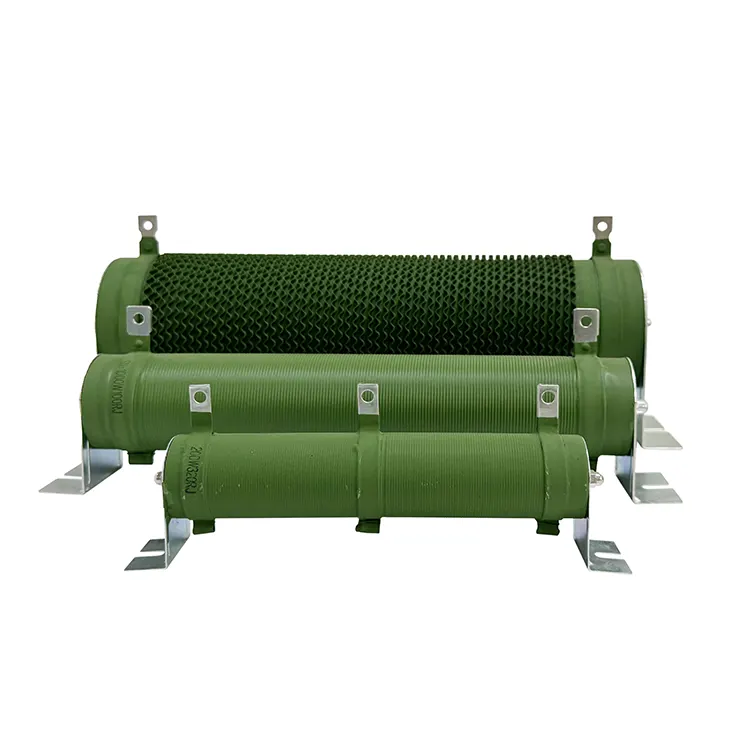

관형 권선 저항기는 전통적이지만 여전히 널리 사용되는 고전력 저항기 구성 요소입니다. 그 구조는 고순도 세라믹 튜브(알루미나 또는 활석 도자기)에 합금 저항선(예: 구리-니켈, 구리-망간 또는 니켈-크롬 합금)을 균일하게 감고 두 끝을 금속 캡 또는 나사 단자를 통해 연결하는 것입니다. 표면은 고온에 견디는 절연 및 난연성 도료(유기실리콘수지 또는 에폭시수지)로 코팅되어 있습니다. 이 설계는 저항기에 매우 높은 내열성, 기계적 강도 및 장기 안정성을 제공합니다. 세라믹 튜브는 뼈대 역할을 할 뿐만 아니라 열 방출에도 도움이 됩니다. 세라믹 소재는 일반 플라스틱보다 열 전도성이 더 뛰어나고 연화 없이 최대 300~500°C의 온도를 견딜 수 있기 때문입니다.
RST 일렉트릭다양한 유형을 제공합니다제동 저항기. 오셔서 구매상담 받아보세요!
전력 범위는 몇 와트에서 수 킬로와트(일반적으로 20W~15kW)까지 확장되며 저항 값은 0.1Ω에서 수백 kΩ까지 다양합니다. 정확도는 일반적으로 ±5% 또는 ±10%이지만 ±1%의 고정밀 등급도 제공됩니다. 권선 구조로 인해 이러한 저항기는 상대적으로 높은 인덕턴스를 나타내므로 고주파 회로에 적합하지 않습니다. 그러나 전력선 주파수 또는 저주파(<1kHz)에서 작동하는 전원 공급 장치, 제동, 사전 충전, 방전 및 버퍼링 애플리케이션에 이상적으로 적합합니다. 관형 권선 저항기의 주요 장점은 강력한 과부하 성능입니다. 손상 없이 정격 전력의 최대 10배에 달하는 단기 전력 서지를 견딜 수 있습니다. 또한 저항 값은 온도에 따른 변화가 최소화됩니다(일반적인 온도 계수는 ±50~±300ppm/°C). 표면 코팅은 UL94 V-0 난연성 표준을 충족해야 하며 고온 조건에서도 균열이나 벗겨짐이 없어야 합니다.
스위칭 전원 공급 장치용 입력 서지 제한(NTC 서미스터를 대체하지만 권선형 저항기가 충격에 더 강함), 주파수 변환기의 DC 버스용 사전 충전 회로, 고전압 커패시터용 방전 저항기, 용접기용 션트 저항기, 오디오 전력 증폭기용 출력 전력 저항기(더미 로드), 엘리베이터용 제동 저항기 등 산업용 제어 캐비닛에서 관형 권선 저항기는 제습 히터의 가열 요소로 자주 사용됩니다.
1) 전력: 회로의 정상 상태 전류를 기반으로 I²R을 계산하고 최소 50%의 여유를 둡니다.
2) 저항: 옴의 법칙과 목표 전압 강하에 따라 결정합니다.
3) 전압 등급: 세라믹 튜브 양쪽 끝의 금속 지지대 사이의 연면 거리는 안전 표준(예: UL, CE 요구 사항)을 충족해야 합니다.
4) 설치방법 : 수평 또는 수직으로 설치할 수 있으나, 열이 축적되지 않도록 주변의 통풍이 잘 되도록 하십시오.
