중성 접지 저항기는 접지 오류 전류를 제한하기 위해 중전압 전기 시스템(일반적으로 2.4kV ~ 40.5kV)에 사용되는 필수 안전 장치입니다. 시스템 중성점과 접지 사이에 세심하게 계산된 저항을 삽입함으로써 NER는 오류 전류를 미리 결정된 안전 수준(보통 10A~2000A)으로 제한하는 동시에 보호 계전기가 오류를 감지하고 격리할 수 있도록 합니다. 이러한 제어된 접지 접근 방식은 위험한 발걸음과 접촉 가능성으로부터 직원을 보호하고 변압기, 발전기 및 케이블의 손상을 방지하며 아크 플래시 위험을 줄입니다.
~에RST 일렉트릭, 우리는 유틸리티, 산업 플랜트, 재생 에너지 농장 및 해양 설치를 위한 고신뢰성 접지 저항기를 엔지니어링 및 제조하는 것을 전문으로 합니다. 10년 이상의 전문 지식과 IEEE 32 및 IEC 표준을 완벽하게 준수하는 당사의 NER는 가장 까다로운 환경에서 강력한 성능을 제공합니다.
중성 접지 저항기를 선택하려면 다음과 같은 몇 가지 주요 매개변수를 신중하게 평가해야 합니다.
· 시스템 전압: NER는 2.4kV에서 최대 40.5kV의 전압에 사용할 수 있습니다. 저항기의 절연 수준(BIL)은 시스템의 충격 저항 요구 사항과 일치해야 합니다.
· 오류 전류 등급: 원하는 접지 오류 전류(예: 100A, 400A, 1000A)를 결정합니다. 이 값은 결함 감지 민감도와 장비의 열적, 기계적 스트레스의 균형을 맞춥니다.
· 시간 등급: NER는 일반적으로 회로 차단기가 작동하기 전에 오류가 지속될 수 있는 최대 기간에 해당하는 단시간 듀티(10초, 30초 또는 60초)로 등급이 지정됩니다.
· 인클로저 및 환경 보호: 옥외 설치에는 습기, 먼지 및 염수 분무를 견딜 수 있는 부식 방지 재질(스테인리스 스틸, 도장 강철)을 갖춘 내후성 인클로저(IP23, IP54 또는 IP56)가 필요합니다.
· 모니터링 및 액세서리: 옵션 변류기, 온도 센서 및 경보 접점을 통해 원격 상태 표시가 가능합니다.
우리는 2.4kV~40.5kV의 시스템 전압과 10A~2000A의 고장 전류에 대한 중성 접지 저항기를 제공합니다. 시간 등급은 5초에서 60초까지 제공되며 다양한 보호 체계를 수용합니다.

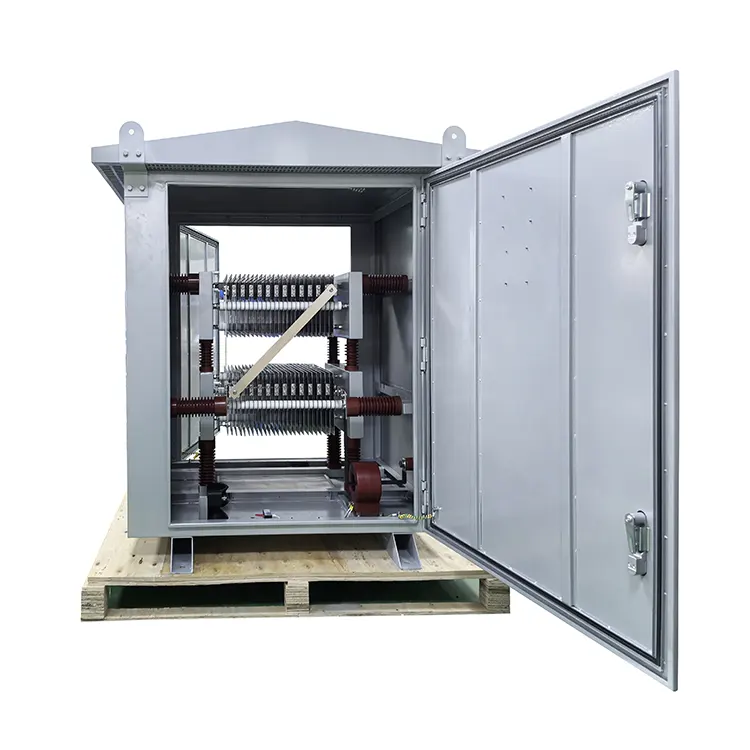

당사의 NER는 다음과 같은 기능을 제공하는 스테인레스 스틸 그리드 요소(SUS304 또는 SUS430)를 활용합니다.
· 열악한 환경에 대한 우수한 내식성
· 낮은 TCR로 안정적인 저항
· 변형 없이 결함에너지를 흡수하는 높은 열용량
다음 중에서 선택하세요:
· 실내 IP20 – 깨끗하고 보호된 환경용
· 실외 IP23/IP54 – 비바람에 견디는 루버 및 부식 방지 코팅 처리

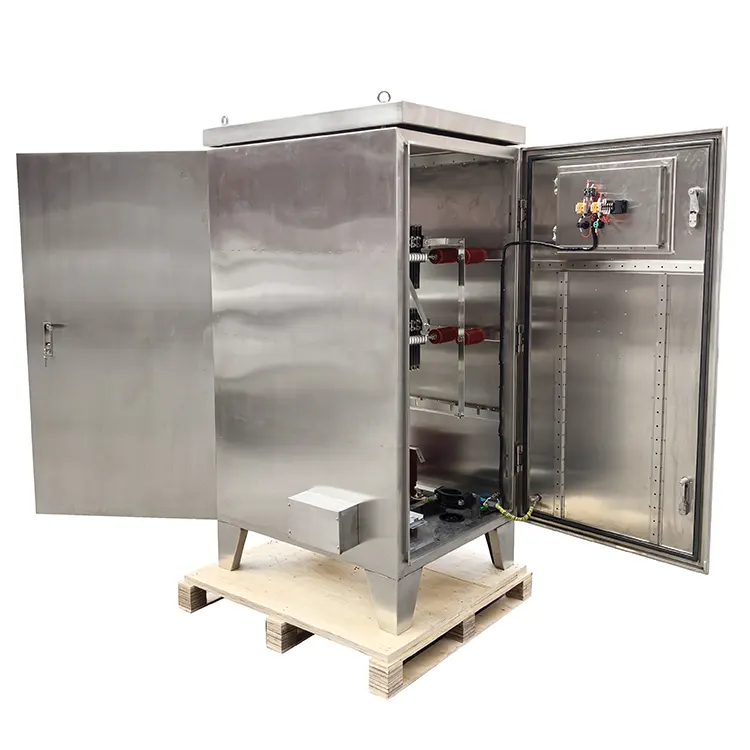

· 해양 등급 IP56 – 해양 및 연안 응용 분야를 위한 스테인리스 스틸 구조
옵션 변류기, 열 센서 및 경보 접점은 실시간 상태를 제공하고 원격 모니터링을 허용합니다. 번개가 치기 쉬운 지역이나 습한 지역에서 추가 보호를 위해 서지 피뢰기 및 공간 히터를 사용할 수 있습니다.
모든 중성 접지 저항기는 IEEE 32 요구 사항을 충족하도록 설계 및 테스트되어 글로벌 전력 시스템에서 안전하고 안정적인 작동을 보장합니다.
· 발전: 화력발전소, 수력발전소, 원자력 발전소에서 지락 사고 발생 시 발전기 고정자와 승압 변압기가 손상되지 않도록 보호합니다.
· 유틸리티 및 변전소: 배전 및 전송 네트워크의 지락 전류를 제어하여 정전 위험을 줄이고 안전성을 향상시킵니다.
· 산업 시설: 석유화학 공장, 제철소, 제조 현장의 고압 모터, 스위치기어, 케이블 시스템을 보호합니다.
· 재생 에너지: 풍력 발전 단지 수집 시스템, 태양광 인버터 승압 변압기 및 배터리 에너지 저장 시스템(BESS)에 중성 접지를 제공합니다.
· 해양 및 해양: 선박 전기 시스템 및 해양 플랫폼을 위한 부식 방지 NER.
· 채광: 지하 및 지상 채광 전력 분배를 위한 중부하 작업용 장치입니다.
중국에 본사를 둔 인증된 제조업체로서 당사는 설계, 제조 및 테스트에 대한 완전한 통제권을 유지합니다. 공장에서 직접 가격을 책정하여 품질 저하 없이 경쟁력 있는 비용을 보장합니다.
7,000제곱미터가 넘는 당사 시설에는 자동화된 그리드 용접 스테이션, 고전압 테스트 베이 및 열화상 검증 기능이 갖추어져 있습니다. 모든 NER는 다음을 겪습니다.
· 주변 온도 및 고온에서의 저항 측정
· 내전압 시험(1분 동안 최대 95kV)
· 절연 무결성을 검증하기 위한 BIL 임펄스 테스트(최대 170kV)
· 전부하 온도 상승 검증
우리는 귀하의 정확한 사양에 맞는 맞춤형 구성을 전문으로 합니다.
· 시스템 전압: 2.4kV ~ 40.5kV(더 높은 수준 사용 가능)
· 고장 전류: 10A ~ 2000A
· 시간 등급: 5초 ~ 60초
· 인클로저: 실내, 실외, 해양 등급
· 요소: 스테인레스 스틸 그리드 / 스테인레스 스틸 리본 / 맞춤형 합금
· 종단: 도자기 부싱/케이블 박스/맞춤형
· 모니터링: CT, 열 센서, 경보 접점
미국, 캐나다, 독일, 호주, 싱가포르 등 40여 개국에 수출하며 신뢰성을 인정받고 있습니다. 당사의 다국어 엔지니어링 지원 팀은 사전 판매 상담, 프로젝트 조정 및 애프터 서비스를 제공합니다.
Q: 중성 접지 저항기와 견고하게 접지된 시스템의 차이점은 무엇입니까?
답변: 단단히 접지된 시스템에서는 결함 전류가 수만 암페어에 도달하여 심각한 손상과 위험한 전압 변화를 일으킬 수 있습니다. NER는 고장 전류를 안전하고 예측 가능한 수준(일반적으로 100~1000A)으로 제한하여 장비와 인력을 보호합니다.
Q: 어떤 시간 등급을 선택해야 합니까?
A: 시간 정격은 보호 계전기 및 회로 차단기의 해제 시간과 일치해야 합니다. 일반적인 등급은 10초(빠른 삭제의 경우) 또는 30~60초(다운스트림 장치와의 조정된 보호의 경우)입니다.
Q: NER를 실외에서 사용할 수 있습니까?
답: 그렇습니다. 당사는 IP23, IP54 및 IP56 보호 기능을 갖춘 내후성 인클로저와 부식 방지 마감 처리 및 비, 염수 분무 및 먼지를 견딜 수 있는 스테인레스 스틸 하드웨어를 제공합니다.
당사의 특정 중성 접지 저항기 제품에 대해 자세히 알아보려면 다음 제품 범주를 살펴보십시오.
· 표준 NER – IEEE 32 준수, 스테인리스 스틸 그리드, 실내/실외 인클로저.
· 해양 및 해양 NER – 스테인리스강 인클로저, IP56 등급, 부식 방지 기능이 강화되었습니다.
· 고전압 NER – BIL 등급이 170kV인 최대 35kV의 시스템용.
· 맞춤형 NER – 특수 전류 정격, 시간 정격 및 모니터링 패키지를 포함하여 정확한 사양에 맞게 설계되었습니다.
