전기 트럭은 막대한 에너지 소비자입니다. 고속도로 경사로를 오르는 40톤 배터리 전기 트럭은 600kW를 끌어올 수 있습니다. 그러나 올라가는 것은 내려와야 합니다. 긴 내리막 경사면에서는 회생 제동을 통해 수백 킬로와트를 배터리로 되돌릴 수 있습니다. 그러나 배터리가 완전히 충전되었거나 더 많은 전류를 수용할 수 없는 경우(추운 날씨, 높은 충전 상태), 재생된 에너지는 더 이상 갈 곳이 없습니다. 다음을 입력하세요.제동 저항기– 과잉 에너지를 열로 흡수 및 발산하여 과전압 손상을 방지하고 보다 스마트한 에너지 관리를 가능하게 하는 구성 요소입니다. 최근 저항기 기술의 발전으로 폐열을 실내 난방이나 배터리 사전 조절에 사용할 수 있는 난방기로 전환하여 전기 트럭 효율성을 새로운 수준으로 끌어올리고 있습니다. 이 기사에서는 최신 제동 저항기 시스템의 작동 방식, 엔지니어링 상충관계, 차량 운영자가 찾아야 할 사항에 대해 설명합니다.
회생 제동은 매우 효율적입니다. 도심에서 Stop-Start 주행 시 운동 에너지의 70~85%를 회수합니다. 그러나 긴 내리막길(산길, 광산 도로)에서는 배터리가 흡수할 수 있는 것보다 더 많은 에너지를 생성할 수 있습니다. 제동 저항기(동적 제동 저항기 또는 초퍼 저항기라고도 함)가 없으면 인버터의 DC 링크 전압이 위험할 정도로 상승하여 트럭이 기계식 마찰 브레이크로 전환해야 합니다. 에너지를 낭비하고 브레이크 패드를 마모시킵니다.
스마트 제동 저항 시스템은 다음과 같은 경우 자동으로 활성화됩니다.
초과 에너지를 저항기 뱅크로 전환함으로써 트럭은 배터리 손상 없이 회생 제동 기능을 유지합니다. 그러나 기존 저항기는 단순히 전기를 열로 변환하여 공기 중으로 내보냅니다. 이는 기회를 놓친 것입니다.
선도적인 전기 트럭 제조업체들이 이제 통합을 진행하고 있습니다.제동 저항기열 관리 시스템에 열을 공급합니다. 운전실 뒤의 독립형 그리드 저항기 대신 저항기 뱅크는 냉각수 루프(액체 냉각식 저항기) 내부 또는 HVAC 공기 경로에 배치됩니다. 재생 이벤트 중에 수집된 열은 다음 용도로 사용됩니다.
그 결과, 전기 시스템을 보호할 뿐만 아니라 전반적인 에너지 효율성에도 기여하는 제동 저항기가 탄생했습니다. 유럽 전기 트럭의 현장 데이터에 따르면 스마트 열 통합 제동 저항기는 내리막 주행 100km당 5~8kWh의 낭비되는 열을 회수할 수 있으며 이는 실내 히터를 1시간 동안 가동하기에 충분한 양입니다.
모든 제동 저항 설계가 대형 전기 트럭에 적합한 것은 아닙니다. 평가할 주요 사양:
| 매개변수 | 전기 트럭의 일반적인 요구 사항 | 중요한 이유 |
|---|---|---|
| 연속 전력 등급 | 50~300kW(트럭 등급에 따라 다름) | 과열 없이 최대 재생을 유지해야 합니다. |
| 최고 출력(단기, 10~30초) | 2× 연속(최대 600kW) | 가파르고 긴 내리막 경사면용 |
| 저항 범위 | 0.5 – 5Ω | 인버터 DC 버스 전압과 일치(일반적으로 600-800V) |
| 열질량(J/K) | 100kW당 ≥ 500J/K | 팬/냉각이 시작되기 전에 저항기가 스파이크를 흡수할 수 있는 시간을 결정합니다. |
| 냉각방식 | 강제 공랭식 또는 수냉식 | 액체 냉각으로 배터리 팩 근처에 컴팩트하게 장착 가능 |
| 과부하 온도 제한 | 350°C – 450°C(코어) | 더 높은 제한 = 열 차단 전 더 많은 마진 |
| IP 보호 | IP65 최소(섀시 장착) | 도로 염분, 워터 제트, 먼지에 강함 |
| 진동 저항 | 10g(10~500Hz) | 거친 지형에서 살아남음 |
전기 콘크리트 믹서, 덤프 트럭, 장거리 세미 트럭의 경우 수냉식 제동 저항 시스템이 표준이 되고 있습니다. 더 작고, 더 빠르게 반응하며, 배터리 열 관리와 원활하게 통합됩니다.

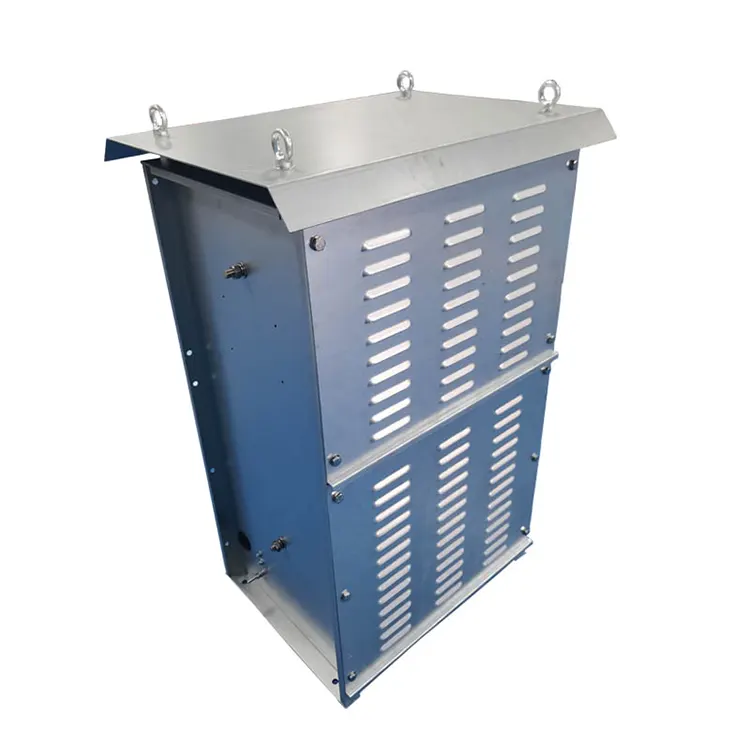

200kW 공냉식 저항기 뱅크의 무게는 80kg에 달하며 운전실 뒤 공간은 1입방미터를 차지합니다. 알루미늄 하우징 구조의 수냉식 장치(예: Ruisite)는 25kg, 40×30×20cm 패키지에서 동일한 정격 출력을 달성합니다. 이는 공간이 좁은 저층 전기 트럭에 매우 중요합니다.
공냉식 저항기에는 80~90dB를 생성하는 고속 팬이 필요합니다. 이는 운전자와 이웃에게 불쾌감을 줍니다. 수냉식제동 저항기시스템은 트럭의 기존 냉각수 펌프를 사용하여 조용히 작동합니다.
기본 저항은 멍청합니다. 고정된 전압 임계값에서 켜지거나 꺼집니다. 이제 스마트 저항기에 온도 센서와 CAN 버스 통신이 내장되어 있어 트럭의 VCU가 전력을 점진적으로 조절하여 열 충격을 방지하고 저항기 수명을 3-5배 연장할 수 있습니다.
칠레의 구리 광산에서는 12대의 전기 운반 트럭에 첨단 기술을 장착했습니다.제동 저항기시스템. 이전에는 트럭이 재생 없이 배기 브레이크를 사용했습니다. 설치 후:
광산에서는 이제 모든 신규 전기 트럭 구매에 대해 수냉식 CAN 제어 제동 저항 장치를 지정하고 있습니다.
Guangdong Ruisite Electric은 10여년 전 둥관에서 전력 저항 전문 작업장으로 시작되었습니다. 이러한 뿌리 깊은 전문 지식은 알루미늄 하우징, 세라믹 권선 및 스루홀 샘플링 저항기를 위한 생산 라인으로 발전했습니다. 하지만 이들의 핵심 강점은 다음과 같습니다.제동 저항기산업 및 전기 자동차 애플리케이션을 위한 기술입니다.
루이사이트의 알루미늄 하우징 제동 저항기 시리즈는 다음을 제공합니다.
일반 저항기 공급업체와 달리 Ruisite는 저항기가 매일 최대 부하에 직면하는 애플리케이션인 산업용 드라이브 및 크레인 제동을 지원하면서 성장했습니다. 동일한 견고성이 이제 전기 트럭에도 도움이 됩니다. 제조 과정에는 배송 전 100% 고전압 테스트와 열 순환 점검이 포함됩니다.
차량 운영자 및 OEM의 경우 Ruisite를 선택한다는 것은 카탈로그 구성 요소뿐만 아니라 실제 처벌을 위해 제동 저항기를 개선하는 데 10년을 보낸 공급업체와 협력한다는 것을 의미합니다.
사양을 마무리하기 전에 다음을 확인하세요.
루이사이트는 다섯 가지를 모두 표준으로 제공합니다.
그만큼제동 저항기단순한 보호 덤프 로드에서 스마트 열에너지 자산으로 진화했습니다. 낭비될 열을 포착하고 용도를 변경함으로써 최신 저항기 시스템은 전기 트럭 주행거리, 브레이크 수명 및 운전자 편의성에 직접적으로 기여합니다. 배터리 에너지 밀도가 계속 증가함에 따라 실제 병목 현상은 저장이 아니라 이미 재생하고 있는 에너지를 얼마나 잘 관리하는가에 있을 수 있습니다.
제동 저항기를 필수품으로 취급하지 마십시오. 충분한 열 질량을 갖춘 수냉식 CAN 지원 장치를 지정하십시오. 공급업체에 사이클 테스트 데이터를 요청하십시오. 그리고 다음과 같은 제조업체를 고려하십시오.루이사이트10년 동안 강력한 동적 제동의 열적, 전기적 요구 사항을 숙달해 왔습니다.
