스루홀 전류 감지 저항기는 전류 감지용으로 설계된 저저항, 고정밀 저항기입니다. 이는 구멍을 통해 설치되며 전류 전달 회로에 직렬로 연결됩니다. 옴의 법칙을 사용하여 전류를 작은 전압 신호(일반적으로 수십 밀리볼트에서 수백 밀리볼트 범위)로 변환한 다음 연산 증폭기 또는 ADC에 의해 수집 및 처리되어 과전류 보호, 전류 피드백 및 배터리 용량 측정과 같은 기능을 달성합니다. 플러그인 패키징은 주로 수동 납땜 또는 웨이브 납땜 공정에 적합하며 전원 모듈, 모터 드라이버, 배터리 보호 보드 등의 개발 단계 또는 소규모 생산에 일반적으로 사용됩니다.RST 일렉트릭또한 다양한 유형의 서비스를 제공합니다.전류 감지 저항기. 오셔서 구매상담 받아보세요!
저항 범위는 일반적으로 0.5mΩ~100mΩ이며 정확도 등급은 ±1%, ±2%, ±5%입니다. 온도 계수(TCR) 요구 사항은 일반적으로 ±50ppm/℃ 이하로 엄격하며 고급 제품의 경우 ±20ppm/℃에 도달할 수 있습니다. 정격 전력 범위는 0.5W ~ 10W입니다. 사용되는 저항 재료는 온도 변화에 둔감하고 열전 전위가 낮은 망간 구리, 니크롬 또는 니켈 구리 합금입니다.

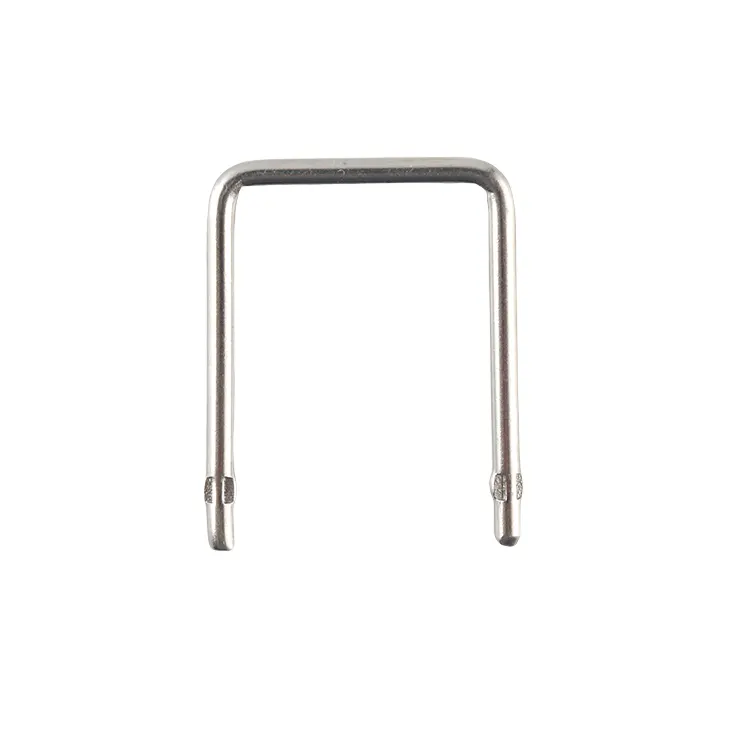

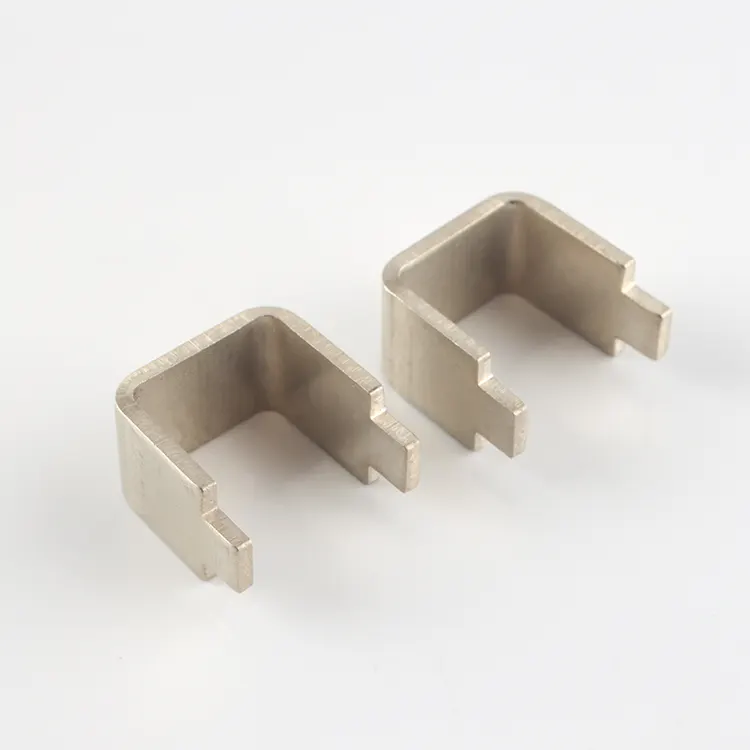

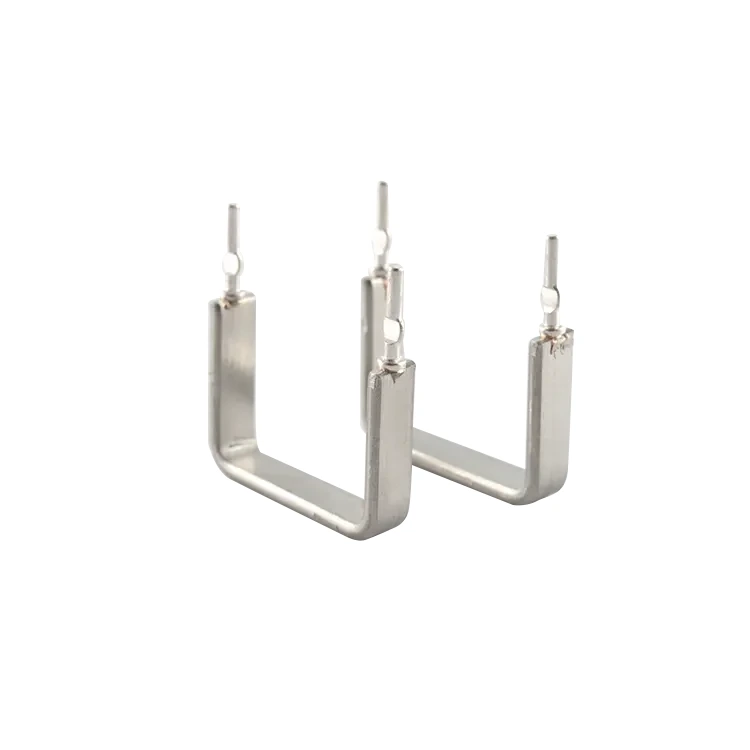

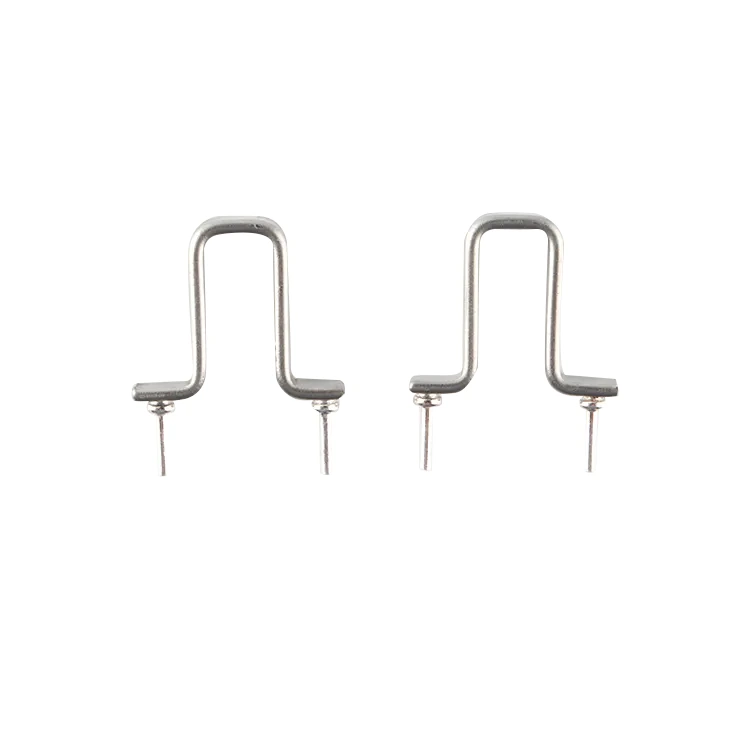

일반적인 스루홀 전류 감지 저항기는 "U" 모양, "M" 모양 또는 "발" 모양으로 제공됩니다. 즉, 저항 본체의 양쪽 끝에 평평한 핀이 있어 PCB의 구멍에 삽입하여 납땜할 수 있습니다. 또한 4단자 켈빈 연결 구조의 플러그 저항기가 있어 핀 접촉 저항과 리드 저항으로 인한 측정 오류를 제거하고 정확도가 더 높습니다.
전기 자동차 컨트롤러의 위상 전류 샘플링(MOSFET의 소스 저항기에서 전압 강하를 감지하여) 스위칭 전원 공급 장치의 전류 모드 제어 루프; 리튬 배터리 보호 보드의 과전류 보호; UPS의 입력 전류 모니터링; 인버터 등의 출력 전류 검출. 선정 시에는 다음 사항에 주의하십시오.
1) 저항 선택: ADC의 최대 감지 전류와 풀 스케일 전압을 기준으로 결정됩니다. 예를 들어, 전류가 50A이고 ADC의 전체 범위 전압이 75mV이면 저항은 1.5mΩ입니다.
2) 전력 계산: P = I²R, 50% 이상의 마진을 확보해야 합니다.
3) 온도 상승 영향: 고전류 하에서는 저항 자체의 가열로 인해 저항 드리프트가 발생하므로 낮은 TCR이 중요합니다.
4) 켈빈 연결: 10A 이상을 감지하려면 측정 오류를 방지하기 위해 4단자 샘플링 저항기를 사용하는 것이 좋습니다.
