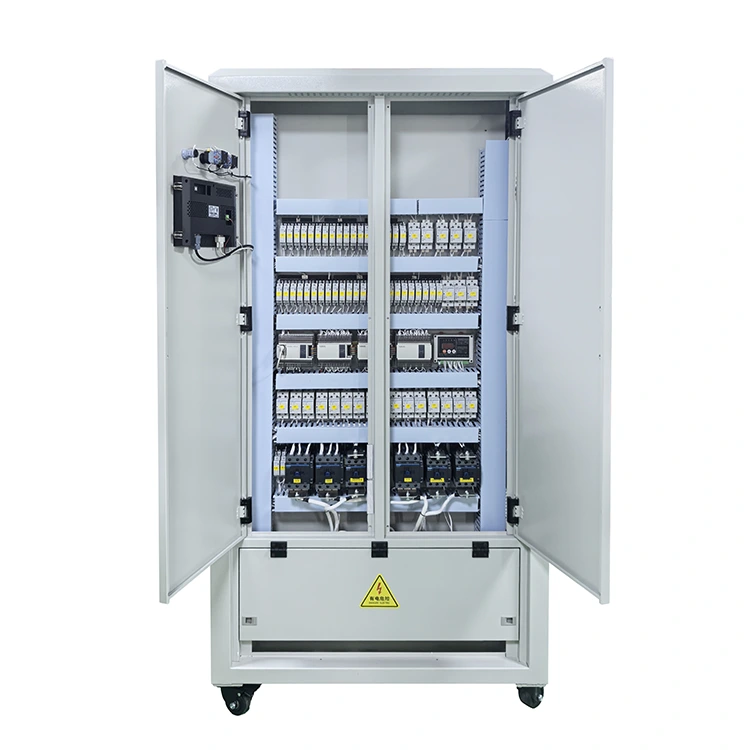

RCD 로드 뱅크는 Resistive-Capacitive-Diode Load Bank의 약자로 저항(R), 커패시턴스(C) 및 다이오드(D)를 통합한 특수 부하 시뮬레이션 장치입니다. 주요 기능은 스위칭 전원 공급 장치, LED 드라이버, 배터리 충전기, 인버터의 전단 정류기 브리지 등과 같은 비선형 부하와 전기적 특성인 단상 또는 3상 정류 부하를 시뮬레이션하는 것입니다.RST 일렉트릭또한 다양한 것을 제공합니다로드 뱅크다른 사양에서. 구매문의는 편하게 오셔서 상담해주세요!
RCD 로드 뱅크의 일반적인 특징은 입력 전류가 풍부한 고조파 성분(특히 3차 고조파)을 포함하는 펄스형 패턴이며, 역률이 낮고 전류 파형이 심하게 왜곡된다는 것입니다. RCD 로드 캐비닛은 이러한 가혹한 부하 조건을 실제로 재현할 수 있으며 정류기 부하에 대한 전원 공급 장치, 발전기, UPS, 인버터 등의 적응성, 고조파 억제 효과 및 역률 보정(PFC) 회로의 성능을 테스트하는 데 사용됩니다.
RCD 로드 뱅크는 프로그래밍 가능한 어레이의 여러 전력 저항기, AC 또는 DC 커패시터 및 전력 다이오드(일반적으로 대전류 고속 복구 다이오드)로 구성됩니다. 일반적인 토폴로지는 3상 정류기 브리지(각 위상에는 저항기와 커패시터가 직렬로 연결되어 있고 다이오드는 브리지 정류기를 형성함)이며 출력단에 저항기나 커패시터가 병렬로 연결되어 있습니다. 다양한 저항기, 커패시터 및 다이오드 회로의 활성화 및 비활성화를 제어함으로써 다양한 수준의 DC 측 부하 전력, 다양한 크기의 필터 커패시터, 전류 파형의 다양한 전도 각도를 시뮬레이션할 수 있습니다.
구체적으로, 저항기는 부하의 유효 전력을 결정하고, 커패시터는 정류된 출력의 평활도와 입력 전류의 도통각에 영향을 미치며(커패시터가 클수록 피크 전류가 높아지고 고조파가 더 심각해집니다), 다이오드는 AC에서 DC로의 변환을 달성합니다. 또한 이 장치에는 냉각 시스템, 과전류 보호 및 입력 전압, 전류, 유효 전력, 고조파 왜곡률(THD) 및 피크 계수와 같은 주요 매개변수를 실시간으로 표시할 수 있는 데이터 수집 장치가 장착되어 있습니다.
1) 정류기 부하 테스트를 갖춘 발전기: 예를 들어 통신 기지국용 백업 전원 공급 장치, 데이터 센터용 고전압 DC 전원 공급 시스템. 스위치 전원 공급 장치 유형 부하를 전달할 때 발전기의 전압 파형 왜곡, 주파수 변동 및 과열 상태를 테스트합니다.
2) UPS 비선형 부하 성능 검증: IEC 62040-3 표준에 따라 UPS는 손상 없이 3:1의 피크 계수로 정류기 부하를 구동할 수 있어야 합니다. RCD 로드 뱅크는 표준에서 권장되는 테스트 장비입니다.
3) 인버터 및 주파수 변환기 입력 성능 테스트: 모터 드라이버의 전면 정류기 브리지에서 전력망으로 고조파 주입을 시뮬레이션하여 전력 품질 보상 장치의 효율성을 테스트합니다.
4) 항공 전원 공급 장치 및 선박 전원 시스템 테스트: 항공기 및 선박의 많은 전자 장치는 DC 전원 공급 장치를 사용합니다. RCD 로드 캐비닛은 접지 조인트 테스트에 사용할 수 있습니다.
5) 고조파 필터 성능 평가: 정류기 부하에 의해 발생하는 고조파에 대한 수동 또는 능동 필터의 억제 효과를 검증합니다.
- 전력 등급: 테스트 장비의 정격 용량을 기준으로 선택합니다. 일반적으로 1kW~500kW 사이이며 여러 장치를 병렬로 연결할 수 있습니다.
- 피크 계수: 일반적인 정류기 부하의 일반적인 피크 계수(CF, 피크/평균 값)는 2.5~3.5에 도달할 수 있습니다. RCD 로드 뱅크는 과전류 보호를 실행하지 않고도 과도 피크 전류를 견딜 수 있어야 합니다.
- 고조파 스펙트럼: 이상적으로는 3상 정류기 부하에 의해 생성된 5차, 7차, 11차 고조파가 표준을 준수해야 합니다. 고급 모델은 커패시턴스 값을 조정하여 고조파 분포를 변경할 수 있습니다.
- 제어 모드: 수동 전환 또는 터치스크린 프로그래밍을 지원합니다. 다양한 부하 곡선을 미리 설정합니다(예: DC 측 저항을 점진적으로 증가).
- 안전 보호: 과열, 과전류, 단락 보호 기능을 갖추고 있어야 하며, 전압 스파이크로 인해 부품이 손상되는 것을 방지하기 위해 다이오드 모듈에 역전압 흡수 회로가 있어야 합니다. 또한 다이오드와 커패시터로 인해 장비 내부에 잔류 DC 전압이 있을 수 있습니다. 따라서 자동방전회로를 설계하고 조작반에 명확한 경고를 표시해야 합니다.
저항 부하는 전류가 정현파이고 역률이 대략 1인 백열등과 전열선을 시뮬레이션합니다. 저항 유도 부하는 모터와 변압기를 시뮬레이션하며 전류는 지연되지만 파형은 여전히 정현파입니다. RCD 부하는 정류 비선형 부하를 시뮬레이션하며 전류 파형은 다량의 고조파가 포함된 날카로운 펄스입니다. 따라서 저항성 또는 저항-유도성 부하로만 테스트를 통과한 전원 공급 장치는 실제로 정류 부하를 운반할 때 불안정한 출력 전압, 과열, 잘못된 경보 등의 문제에 직면할 수 있습니다. RCD 로드 뱅크는 이러한 테스트 격차를 메우며 고급 전원 공급 장치 연구 개발 및 인증 실험실에 필요한 장비입니다.
