SMD 전류 감지 저항기는 합금 저항 기술 또는 후막 공정을 사용하여 제조된 표면 실장(SMD) 유형의 저저항 정밀 저항기입니다. 이 제품은 자동화된 표면 실장 생산에 적합하며 현재 가전 제품, 리튬 배터리 보호 보드(BMS), 전동 공구, 드론, 노트북, 서버 전원 공급 장치 및 기타 제품의 전류 감지에 선호되는 솔루션입니다. 플러그인 유형에 비해 표면 실장 샘플링 저항기는 소형, 경량, 리드 인덕턴스 없음, 고주파수에 대한 적합성, 우수한 일관성 및 높은 생산 효율성과 같은 장점이 있습니다.RST 일렉트릭또한 다양한 유형의 서비스를 제공합니다.전류 감지 저항기. 오셔서 구매상담 받아보세요!

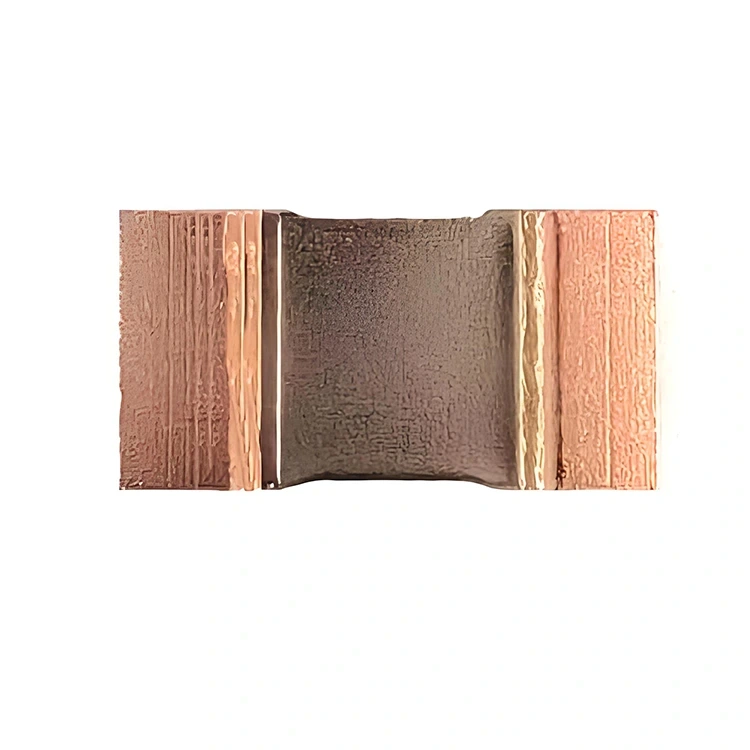

합금 저항기(금속 스트립 또는 금속 호일)는 망간-구리, 니켈-구리 또는 철-크롬-알루미늄과 같은 합금 재료를 평평한 모양으로 스탬핑하여 만들어집니다. 두 끝을 용접하거나 직접 단자 전극으로 만든 다음 보호 층을 적용합니다. 이러한 유형의 구조는 매우 낮은 저항(0.2mΩ ~ 10mΩ), 극히 낮은 온도 드리프트(±20 ~ ±50ppm/℃) 및 높은 전력 밀도(예: 2512 패키지는 2W ~ 5W 달성 가능)를 갖습니다. 후막 표면 실장 샘플링 저항기는 세라믹 기판에 인쇄된 저항기 페이스트를 사용하지만 온도 드리프트와 장기 안정성은 합금 저항기만큼 좋지 않습니다. 따라서 합금 유형은 고정밀 응용 분야에 더 일반적으로 사용됩니다. 일반적인 패키지 크기에는 0805, 1206, 2010, 2512, 2726, 2728 등이 포함됩니다. 숫자가 클수록 전력도 커집니다. ±1% 정확도가 표준이며, 고정밀 배터리 관리에는 ±0.5% 및 ±0.1%가 사용됩니다. 4단자(Kelvin) 표면 실장 샘플링 저항기(예: 2728 패키징)는 측정 정확도를 더욱 향상시키고 단자 전극에서 접촉 저항의 영향을 제거합니다.
스마트폰 충전 전류 감지(고속 충전 프로토콜과 연계), TWS 이어폰 충전 케이스의 배터리 측정, 전동 공구 배터리 팩의 과전류 보호, 서버 CPU 코어 전원 공급 장치의 전류 피드백, 드론 배터리 전원의 전류 모니터링, BMS의 각 배터리 스트링 전류 감지 등 SMD 전류 감지 저항기 선택의 핵심 사항:
1) 정격 전류와 저항값의 곱에 의해 발생하는 전압 강하는 ADC의 유효 범위 내에 있어야 합니다.
2) 전력 감소 곡선: SMD 저항기는 열 방출을 위해 PCB 구리 호일에 의존하며 충분한 패드와 구리 호일 영역이 필요합니다.
3) 인덕턴스: MHz 수준 스위칭 전류 감지의 경우 합금 저항기의 인덕턴스는 일반적으로 2nH보다 낮은 반면 후막 저항기는 인덕턴스가 약간 더 높습니다.
4) 열전 효과: 미세 전류 감지(예: mAh 수준)의 경우 구리 합금 연결 지점의 열전 효과로 인해 드리프트가 발생하지 않으며 열전 효과가 낮은 재료를 선택해야 합니다.
