RST Electric의 중성 접지 저항기는 현대 중전압 전력 시스템에서 없어서는 안 될 역할을 합니다. 단단히 접지되거나 접지되지 않은 네트워크에서 단상 대 접지 결함은 위험한 보행 및 접촉 전위를 생성하면서 변압기, 케이블 및 회전 기계를 손상시키는 파괴적인 전류를 생성할 수 있습니다. 이 전력 시스템 저항기는 시스템 중성점과 접지 사이에 정밀하게 계산된 저항을 삽입하여 지락 전류를 관리 가능한 수준(일반적으로 10A~2000A)으로 제한하는 동시에 민감한 지락 릴레이가 영향을 받는 회로를 감지하고 격리할 수 있도록 충분한 전류를 허용함으로써 이러한 위험을 해결합니다.
이 중성 접지 저항기의 엔지니어링 철학은 극한 조건에서의 수명과 성능을 강조합니다. 저항성 요소는 뛰어난 내식성, 안정적인 온도 저항 계수, 기계적 성능 저하 없이 오류 발생 시 반복적인 열 순환을 견딜 수 있는 능력을 위해 선택된 고급 스테인리스강 합금(SUS430 및 SUS304)으로 제작된 그리드 유형 구성을 사용합니다. 이러한 요소는 다양한 재질 옵션으로 제공되는 견고한 인클로저 내에 장착됩니다. 표준 옥외용 SUS304 스테인리스 스틸, 탁월한 염수 분무 저항성을 요구하는 해양 및 해양 환경용 SUS316 또는 비용 효과적인 실내 설치를 위한 도장된 아연 도금 강철.
전기적 성능은 포괄적인 테스트 프로토콜을 통해 검증됩니다. 절연 저항은 100MΩ을 초과하며, 절연 내력 테스트는 시스템 전압에 따라 1분간 32kV~95kV 레벨에서 수행됩니다. BIL(기본 임펄스 수준) 정격 범위는 60kV~170kV이므로 저항기가 절연 오류 없이 낙뢰 및 스위칭 과도 현상을 견딜 수 있도록 보장합니다. 5~60초의 시간 정격은 온도 제한 내에서 유지하면서 전체 오류 에너지를 흡수하도록 설계된 저항기를 사용하여 다양한 보호 체계를 수용합니다. 중국의 신뢰할 수 있는 중성 접지 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 엔지니어링 전문 지식과 글로벌 접지 관행에 대한 깊은 이해를 결합하여 전 세계 유틸리티, 산업 시설 및 재생 가능 에너지 개발자의 엄격한 요구 사항을 충족하는 구성 요소를 제공합니다.
|
매개변수 |
사양 |
|
시리즈 |
NER |
|
정격 시스템 전압 |
6.3kV – 35kV |
|
정격 사고 전류 |
10A – 2000A |
|
정격시간 |
5초 – 60초 |
|
저항 범위 |
1Ω – 9999Ω(애플리케이션별로 계산된 맞춤 값) |
|
상용주파 내전압 |
32kV – 95kV / 1분 |
|
기본 임펄스 레벨(BIL) |
60kV – 170kV(1.2/50μs 파형) |
|
절연저항 |
≥ 100MΩ @ 500V DC |
|
온도 상승 |
정격 시간 ≤ 375°C(듀티 사이클에 따라 다름) |
|
저항기 요소 유형 |
스테인레스 스틸 그리드(SUS430 / SUS304) |
|
요소 구성 |
균일한 전류 분배를 위한 모듈형 그리드 어셈블리 |
|
인클로저 재질 |
SUS304 / SUS316 / 도장된 아연도금강판 |
|
보호 등급 |
IP23(표준), IP54/IP65(옵션) |
|
설치 |
콘크리트 주각 또는 강철 베이스에 실외/실내 바닥 장착 |
|
종료 |
도자기 부싱 / 케이블 박스 / 에어 터미널 |
|
규정 준수 |
IEEE32, RoHS, CE |
|
옵션 액세서리 |
변류기, 열 보호 계전기, 서지 방지기, 결로 방지 히터 |
1. 고온 내성 - 왜곡, 처짐 또는 상당한 저항 변화 없이 고장 전류 조건의 극심한 열 스트레스를 견딜 수 있도록 설계된 스테인레스 스틸 그리드 요소입니다.
2. 안정적인 저항 특성 - 낮은 TCR 합금은 오류 주기 동안 저항이 엄격한 허용 오차 내에서 유지되도록 보장하여 정확한 전류 제한을 유지합니다.
3. 견고한 기계 구조 – 강화된 지지대가 있는 견고한 스테인레스 스틸 그리드는 결함 발생 시 진동, 충격 및 자기력에 저항합니다.
4. 통합 모니터링 옵션 – 원격 전류 측정을 위한 옵션 변류기, 과열 보호를 위한 열 센서 및 SCADA 통합을 위한 경보 접점.
5.IEEE32 및 IEC 준수 – 중성 접지 장치에 대한 국제 표준을 충족하도록 설계 및 테스트되어 안정적인 성능과 운영자 안전을 보장합니다.
6. 넓은 적용 범위 - 다양한 보호 철학을 수용하며 10A~2000A의 고장 전류를 갖는 6.3kV~35kV의 시스템에 적합합니다.
7. 유연한 시간 정격 - 특정 릴레이 조정 및 오류 제거 요구 사항에 맞게 5초에서 60초까지 사용할 수 있습니다.
8. 부식 방지 인클로저 – 어떤 환경에서도 최적의 내구성을 위해 SUS304, SUS316 및 도장된 아연 도금 강철을 포함한 재료 선택.
9. 높은 절연 및 충격 수준 – 170kV의 BIL 등급과 95kV의 전력 주파수 내구성으로 낙뢰 및 스위칭 서지로부터의 생존을 보장합니다.
10. 맞춤형 엔지니어링 기능 – 고유한 애플리케이션에 사용할 수 있는 특수 전압 정격, 저항 값, 인클로저 구성 및 모니터링 패키지.
|
산업 |
특정 애플리케이션 |
설명 |
|
발전 |
발전기 중립 접지 |
발전기 고정자의 지락 전류를 제한하여 권선이 손상되지 않도록 보호하고 오류 발생 시 기계적 응력을 줄입니다. |
|
단위 변압기 접지 |
화력, 수력 및 원자력 발전소의 발전기 승압 변압기에 중성 접지를 제공합니다. |
|
|
산업시설 |
중전압 배전 |
석유화학공장, 제철소, 제조시설 등 6.6kV~36kV 산업용 네트워크 접지. |
|
대형 모터 접지 |
압축기, 펌프 및 공장의 중요한 고압 모터를 접지 결함 손상으로부터 보호합니다. |
|
|
해양 및 해양 |
플랫폼 전력 시스템 |
염분 함유 대기에서 높은 신뢰성이 요구되는 해양 석유 및 가스 플랫폼을 위한 부식 방지 NER입니다. |
|
선박 네트워크 |
선급 협회 요구 사항(ABS, DNV, Lloyd's)을 준수하는 선박 전기 시스템용 접지 저항기입니다. |
|
|
재생에너지 |
해상 풍력 발전소 |
높은 내식성을 지닌 가혹한 해양 환경에서 콜렉터 시스템 변압기를 위한 중성 접지. |
|
태양광발전소 |
대규모 태양광 발전 설비의 고압 인버터 및 승압 변압기를 위한 접지. |
|
|
배터리 에너지 저장 |
그리드 규모 저장 시설의 BESS 변압기에 대한 중성 접지. |
|
|
유틸리티 및 그리드 |
1차 변전소 |
고장 전류를 제어하고 안전성을 향상시키기 위한 배전 및 송전 변전소 변압기의 접지. |
|
도시 케이블 네트워크 |
고장 전류 제한이 중요한 도심의 지하 케이블 시스템을 위한 중성 접지. |

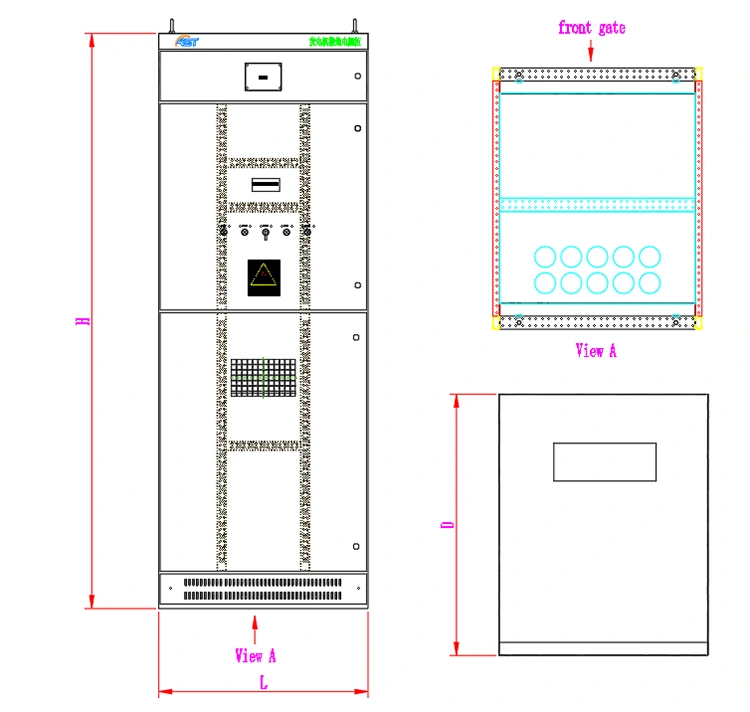

규격 L(mm) W(mm) H(mm) 무게(KG)
6.3&10kv-10~200A 800 800 2200 300
10kv-400A 1000 1000 1800 400
10kv-800A 1200 1200 1800 600
10kv-1000A 1200 1200 2200 700
21KV-300A 1000 1000 1800 500
35KV-200A 1600 2400 2200 1200
35KV-400A 1800 1500 2300 1300

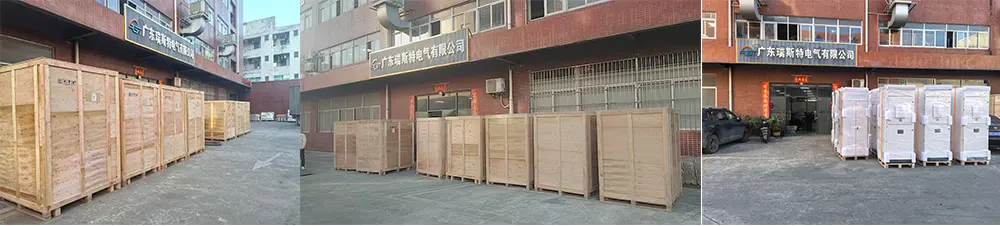

RST Electric은 모든 중성 접지 저항기에 대해 엄격한 패키징 프로토콜을 구현합니다.
● 수출에 적합한 상자: 각 NER는 튼튼한 강철 스키드에 단단히 장착되어 있으며 국제 배송을 위한 ISPM 15 표준을 준수하는 맞춤형 훈증 무함유 합판 상자에 포장되어 있습니다.
● 수분 보호: 장치는 해상 운송 중 응결로 인한 손상을 방지하기 위해 건조제 팩과 함께 VCI(증기 부식 방지제) 필름으로 포장됩니다.
● 리프팅 및 취급: 무게 중심 및 리프팅 지점에 대한 명확한 라벨링; 안전한 크레인 취급을 위해 배송 브래킷과 스프레더 바가 제공됩니다.
● 부싱 보호: 도자기 부싱은 내후성 캡과 폼 패딩으로 보호되어 손상을 방지합니다.
● 문서화: 포괄적인 배송 문서에는 포장 목록, 인증된 공장 테스트 보고서, 재료 인증서 및 통관 지원이 포함됩니다.
● 화물 옵션: 당사는 필요에 따라 FCL 해상 화물, 프로젝트 화물, 개폐물 또는 항공 화물을 위해 경험이 풍부한 대형 화물 운송업체와 제휴 관계를 맺고 있습니다.
모든 장치는 저항 측정, 절연 저항, 절연 저항 및 육안 검사를 포함하여 필요할 경우 고객 담당자가 입회하는 전체 공장 승인 테스트(FAT)를 거칩니다.
Q: RST Electric이 보유하고 있는 핵심 제조 역량은 무엇입니까?
A: RST Electric은 중국에서 10년 이상 중성 접지 저항기의 설계 및 생산을 전문으로 하는 정식 라이센스 및 인증을 받은 제조업체입니다. 그리드 부품 제조, 쉘 생산, 완제품 조립부터 검사 및 승인까지 포괄하는 완전한 수직 통합 생산 능력을 갖추고 있으며, 이 모든 과정은 프로세스 전반에 걸쳐 독립적으로 제어되어 안정적이고 추적 가능한 제품 품질을 보장하고 각 단계에서 아웃소싱으로 인한 품질 위험을 제거합니다. 우리는 ISO 9001 인증 공장을 보유하고 있으며 스테인리스 스틸 그리드 저항기 및 고압 부품 전용 생산 라인을 갖추고 있습니다. 모든 접지 저항기는 공장에서 출고되기 전에 저항값, 절연 저항, 전원 주파수 내전압과 같은 핵심 지표를 다루는 100% 일상적인 테스트를 거칩니다. 동시에 낙뢰 충격(BIL), 온도 상승 검증, 단기 전류 용량 등의 형식 테스트도 실시하여 제품 성능이 표준을 충족하는지 종합적으로 확인합니다. 또한 당사의 엔지니어링 팀은 경험이 풍부하며 접지 시스템 설계, IEEE32/IEC 표준 적용 및 보호 조정에 중점을 두고 있습니다. 설계부터 생산까지 제품의 호환성을 완벽하게 제어할 수 있습니다.
Q: 중성 접지 저항은 어떤 사용자 정의 매개변수를 지원합니까?
A: RST Electric은 포괄적인 맞춤화 서비스를 제공합니다. 매개변수는 고객의 실제 적용 시나리오에 따라 유연하게 조정되어 다양한 개인화된 요구 사항을 충족할 수 있습니다. 시스템 전압은 일반적으로 6.3kV~35kV를 포괄하며 맞춤형 설계를 통해 더 높은 전압을 달성할 수 있습니다. 고장 전류는 10A~2000A를 지원하며 필요에 따라 특수 정격 값을 개발할 수 있습니다. 시간 등급은 5~60초이며 특정 기간은 사용자 정의할 수 있습니다. 저항 값은 1Ω ~ 9999Ω 범위에서 애플리케이션 시나리오를 기반으로 계산할 수 있습니다. 또한 쉘 재질은 SUS304, SUS316 스테인리스 스틸, 도장된 스틸 또는 맞춤형 합금 중에서 선택할 수 있습니다. 보호 수준은 현장 환경에 따라 IP23에서 IP65까지 조정될 수 있습니다. 동시에 변류기(CT), 열 센서, 경보 접점 및 원격 모니터링 인터페이스를 장착하여 다양한 산업의 접지 보호 요구 사항을 완벽하게 충족할 수 있습니다.
Q: 귀사는 글로벌 공급 경험이 있습니까?
A: RST Electric은 광범위한 글로벌 공급 경험을 보유하고 있습니다. 5개 대륙에 걸쳐 EPC 계약자, 전력 회사, 산업 운영자 및 재생 에너지 개발자가 신뢰하는 공급업체입니다. 당사의 제품은 영국, 독일, 아랍에미리트, 사우디아라비아, 호주, 싱가포르, 남아프리카공화국 등 주요 시장을 포괄하는 40개 이상의 국가 및 지역으로 수출되었습니다. 우리는 중성 접지 저항기 적용 분야에서 깊은 산업 경험을 축적해 왔으며 다양한 국내 및 국제 표준을 잘 알고 있습니다. 우리는 전력 시스템, 산업 플랜트, 재생 에너지 프로젝트 등 다양한 고객의 규정 준수 요구 사항을 정확하게 충족할 수 있습니다. 우리는 고객이 시스템에 대한 안전한 접지 보호를 달성할 수 있도록 적응력이 뛰어나고 안정적인 중성 접지 저항 솔루션을 제공할 수 있습니다.
Q: 배송 시간은 어떻게 되나요? 지원 자료와 판매 후 보증은 무엇입니까?
A: RST Electric은 안정적인 생산 능력을 갖추고 있으며 고객 주문 요구에 효율적으로 대응할 수 있습니다. 일반 사양의 표준 중성 접지 저항의 경우 배송 시간은 영업일 기준 30-45일입니다. 맞춤형 제품의 경우 배송 시간은 영업일 기준 45-60일이므로 고객의 프로젝트 진행에 영향을 미치지 않습니다. 각 제품 배치에는 테스트 보고서, 재료 인증서, IEEE32 준수 선언문, IEC 선언문, 운영 및 유지 관리 매뉴얼을 포함한 완전한 기술 문서가 함께 제공됩니다. 이는 고객이 수락하고 준수 검토 및 향후 사용이 편리합니다. 우리는 24개월 보증 서비스를 제공합니다. 글로벌 예비 부품 네트워크를 통해 원격 결함 진단 및 신속한 예비 부품 배송을 제공할 수 있습니다. 동시에 고객 요구에 따라 현장 디버깅 지원과 같은 부가 가치 서비스도 제공할 수 있으며 프로세스 전반에 걸쳐 고객의 프로젝트를 완벽하게 보호할 수 있습니다.
Q: RST Electric을 선택하면 조달 비용과 가격 대비 가치 측면에서 어떤 이점이 있나요?
A: 우리는 중간 수준의 가격 인상 없이 공장 직접 공급 모델을 고수합니다. 가격은 완전히 투명하므로 고객은 보다 합리적인 비용으로 고품질 중성 접지 저항기를 구매할 수 있어 구매 가치가 크게 향상됩니다. 동시에 당사의 제품은 자체 생산의 전 과정을 통해 생산되며 엄격한 검사를 거쳐 안정적인 품질과 긴 서비스 수명을 보장하므로 향후 유지 관리 및 교체 비용을 효과적으로 줄일 수 있습니다. 또한 당사 엔지니어링 팀은 고객의 프로젝트 요구 사항에 따라 제품 설계를 최적화하는 동시에 성능이 표준을 충족하는지 확인하고 제품 품질, 규정 준수 및 조달 비용의 균형을 맞추는 보다 비용 효율적인 솔루션을 고객에게 제공하여 고객이 저비용 및 높은 보안 시스템 접지 보호를 달성할 수 있도록 합니다.
