세라믹 내장 저항기는 저항 코어(보통 상처 저항기 또는 금속 산화물 필름 저항기)를 세라믹 케이스 내에 캡슐화하고 내열성 시멘트(또는 석영 모래, 열전도성 규산염 재료)로 밀봉하는 전력형 저항기 부품입니다. 외관이 시멘트 충전재를 닮았다고 해서 붙여진 이름이지만, 실제 내부 충전재는 대부분 내화성 석영사 또는 특수 열전도 모르타르이다. 세라믹 케이스와 충전재의 우수한 내열성, 절연성 및 난연성으로 인해 시멘트 저항기는 높은 전력 손실 및 단기 과부하를 견딜 수 있으며 고전력, 저비용 및 높은 신뢰성이 요구되는 시나리오에서 전원 공급 장치 회로, 가전 제품 제어 보드, 충전기, 오디오 증폭기, 계측기 및 미터 등에 널리 사용됩니다.

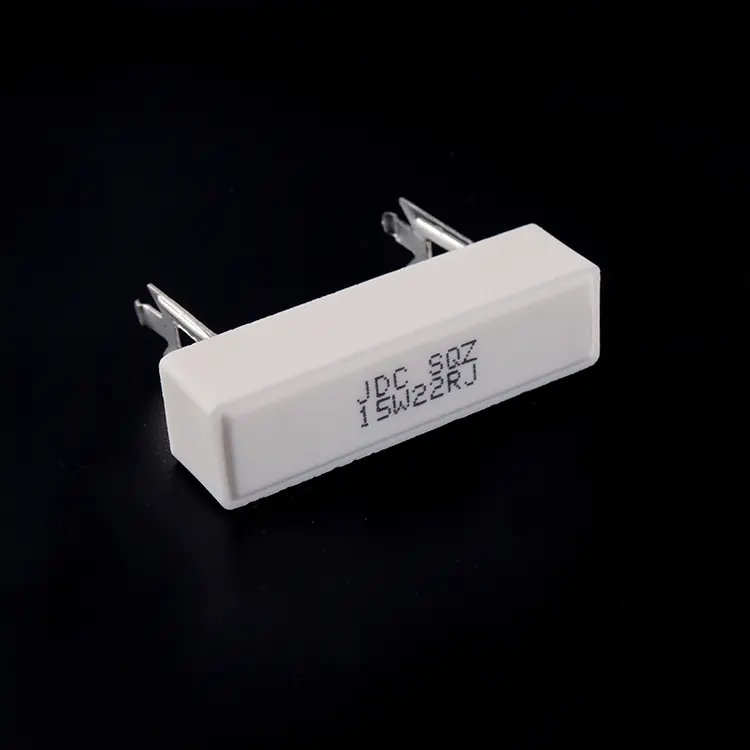

Ceramic Encased Resistor의 핵심은 세라믹 프레임워크 또는 금속 산화물 원통형 베이스 주위에 균일하게 감겨 있는 저항선(일반적으로 니크롬, 망가닌 또는 니켈-크롬 합금으로 만들어짐)입니다. 저항 코어의 두 끝은 리드 또는 납땜 탭을 통해 나오며 전체 구성 요소는 직사각형 또는 타원형 세라믹 하우징에 배치됩니다. 그 다음, 석영사 또는 시멘트 슬러리를 충진하고, 최종적으로 고온에서 구워서 고화시킨다. 충진재의 기능에는 저항 코어 고정, 산화 방지를 위한 공기 격리, 세라믹 하우징에 열 전도, 순간 과부하 에너지 흡수 등이 포함됩니다. 세라믹 하우징의 표면에는 일반적으로 저항값, 전력, 정확도 등의 정보가 인쇄되어 있습니다. 리드 형태에는 축형 리드, 방사형 리드 및 플러그인 유형(PCB 용접 또는 단자 연결에 적합)이 포함됩니다. 시멘트 저항기의 전력 범위는 1W ~ 수 와트(일반적으로 2W, 3W, 5W, 10W, 20W)이고 저항 범위는 0.1Ω ~ 100kΩ이며 정확도는 일반적으로 ±5% 또는 ±10%이고 일부는 ±2%에 도달할 수 있습니다.
- 우수한 내열성 : -40℃ ~ +200℃의 환경에서도 안정적으로 동작합니다. 단기 과부하 동안 충전재는 많은 양의 열을 흡수하여 온도 상승을 지연시킬 수 있습니다.
- 난연성 및 안전성: 세라믹 케이스와 시멘트 충전재 모두 불연성 재료입니다. 저항선이 타도 불이 붙지 않아 UL94 V-0 규격을 충족합니다.
- 저비용 : 구조가 간단하고 원자재를 쉽게 구할 수 있습니다. 이는 고전력 저항기 중에서 가장 경제적인 솔루션 중 하나입니다.
- 펄스에 대한 강한 내성: 표면 실장 저항기 또는 금속 필름 저항기에 비해 세라믹 내장 저항기는 순간 충격의 정격 전력을 여러 배 견딜 수 있어 서지 전류 제한 및 커패시터 충전 애플리케이션에 적합합니다.
- 스위칭 전원 공급 장치용 입력 서지 제한 저항기(기동 서지 전류를 억제하기 위해 AC 입력 단자에 직렬로 연결됨).
- 커패시터 필터용 방전 저항기(고전압 커패시터 전체에 병렬로 연결되어 전원이 꺼진 후 전하를 방출함).
- 오디오 증폭기용 출력 전력 저항기(더미 로드 또는 출력 전류 제한 역할을 함)
- 가전제품 컨트롤러의 전압 감소 저항기(예: 팬의 속도 제어 또는 릴레이의 전류 제한)
- 충전기 및 어댑터의 1차측 흡수 버퍼 회로(RCD 스너버의 R).
- LED 드라이버 전원 공급 장치용 샘플링 저항기(0.1Ω/5W와 같은 저저항 시멘트 저항기).
1) 정격 전력: 회로의 실제 소비 전력을 기준으로 선택하고 최소 50%의 마진을 확보하십시오. 예를 들어 측정된 전력이 2W인 경우 3W 또는 5W 세라믹 저항기를 선택해야 합니다. 전력 감소에 주의하세요 - 주변 온도가 70℃를 초과할 경우 감소 곡선에 따라 사용하십시오.
2) 저항값: 옴의 법칙과 필요한 전류/전압을 기준으로 결정합니다.
3) 크기: 다양한 전력 레벨에 대한 표준 하우징 크기(예: 5W는 일반적으로 18×8×25mm)에 따라 PCB 패드 간격이 일치하는지 확인하십시오.

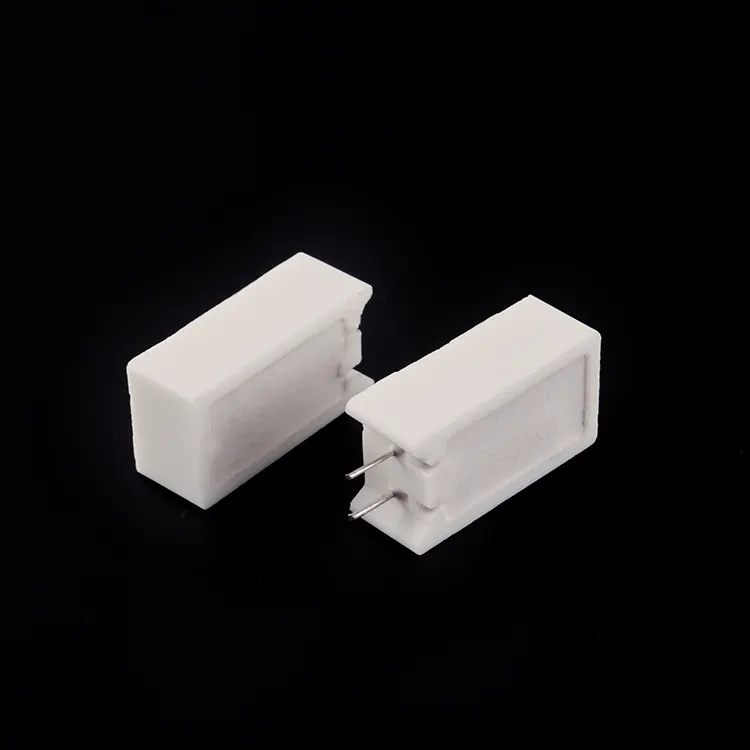

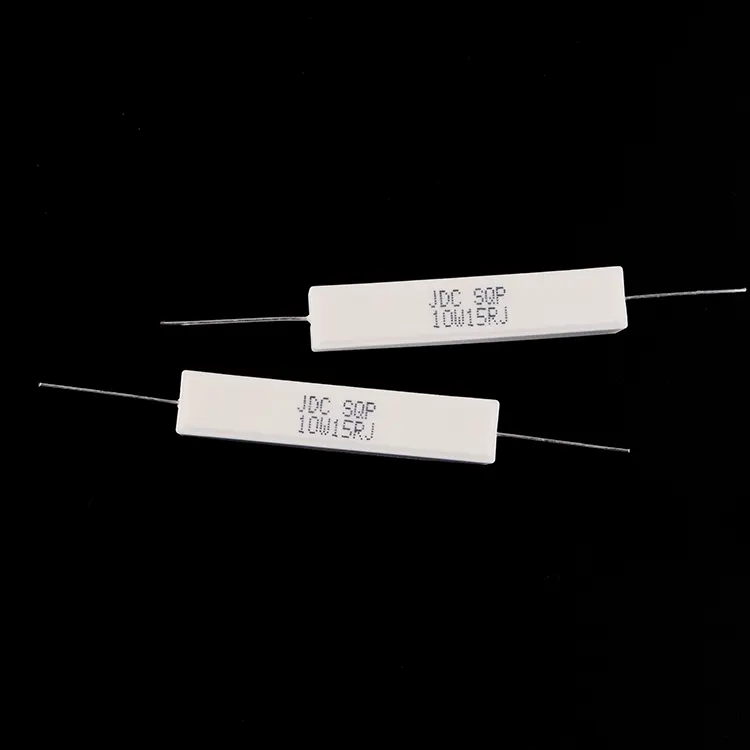

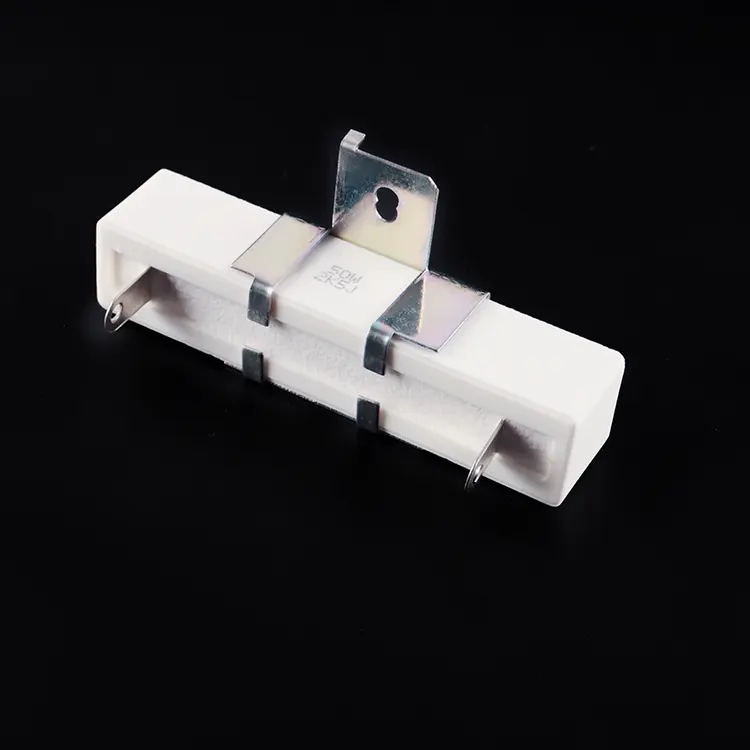

4) 리드 스타일 : 수직(방사형)형은 PCB 면적을 절약하고, 수평(축형)형은 방열에 유리합니다.
5) 전압 정격: 고전압 회로(>300V)의 경우 저항기의 전압 정격을 확인하십시오. 일반적으로 세라믹 저항기의 정격 전압은 350V~500V입니다. 더 높은 전압의 경우 전용 고전압 저항기를 사용하십시오.

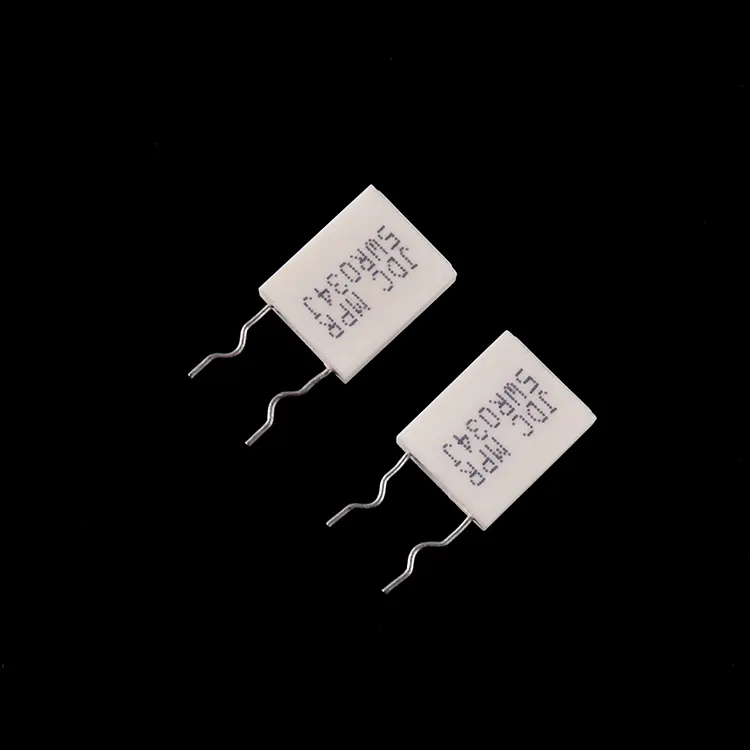

6) 비유도 요구 사항: 고주파수 또는 고속 스위칭 회로에 사용되는 경우 "무유도 세라믹 저항기"(이중 와이어 권선 또는 후막 코어 사용)를 선택하지만 가격은 약간 더 높습니다.
세라믹으로 둘러싸인 저항기의 표면 온도는 작동 중에 섭씨 100~200도에 도달할 수 있습니다. 따라서 주변 부품과 충분한 거리를 유지해야 하며 PCB 표면에 가깝게 배치해서는 안 됩니다. 리드를 올려 저항 본체를 매달아 열 방출을 위한 공기 대류를 촉진할 수 있습니다. 여러 개의 시멘트 저항기를 집중적으로 배열하는 경우 전체 온도 상승을 고려해야 합니다. 또한 시멘트 저항기의 세라믹 쉘은 상대적으로 부서지기 쉽습니다. 설치 중에 쉘이 깨지는 것을 방지하려면 리드가 심하게 충돌하거나 과도하게 구부러지지 않도록 하십시오. 고장 모드는 대부분 개방 회로(저항 와이어 용융)이며 단락은 거의 발생하지 않습니다. 저렴한 비용과 높은 신뢰성으로 인해 시멘트 저항기는 오늘날까지도 소비자 및 산업용 전자 제품에 널리 사용되고 있습니다. 게다가,RST 일렉트릭다른 종류도 있어요세라믹 저항기. 오셔서 구매상담 받아보세요!
