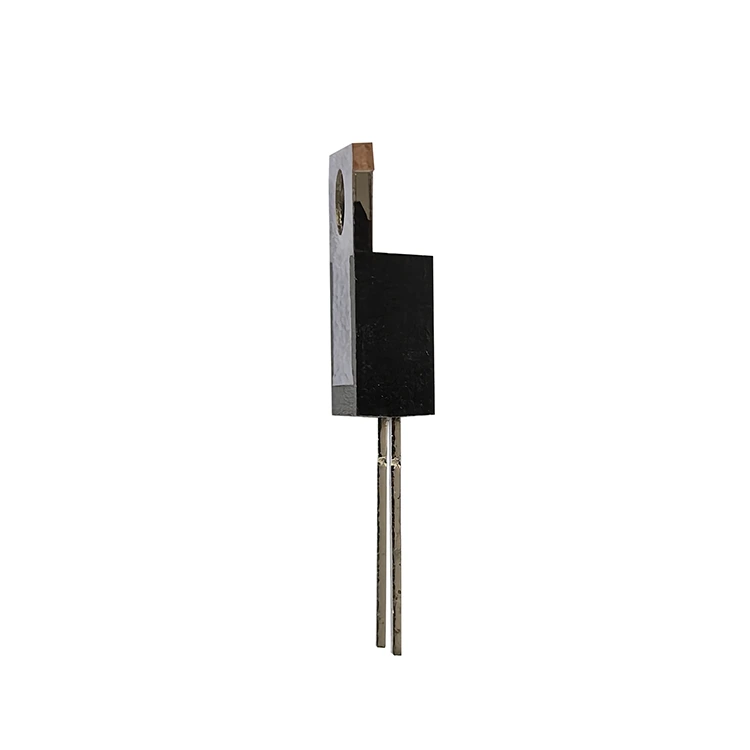

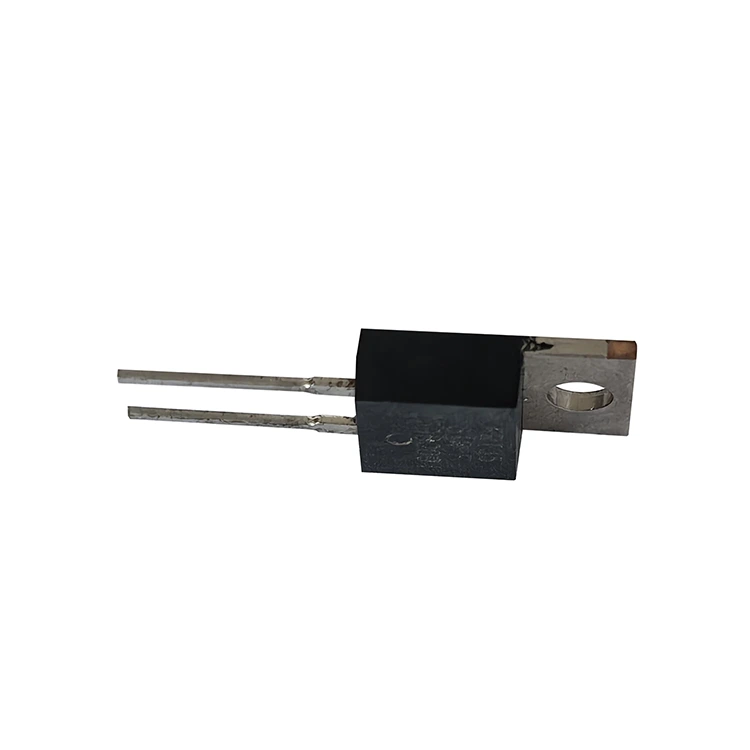

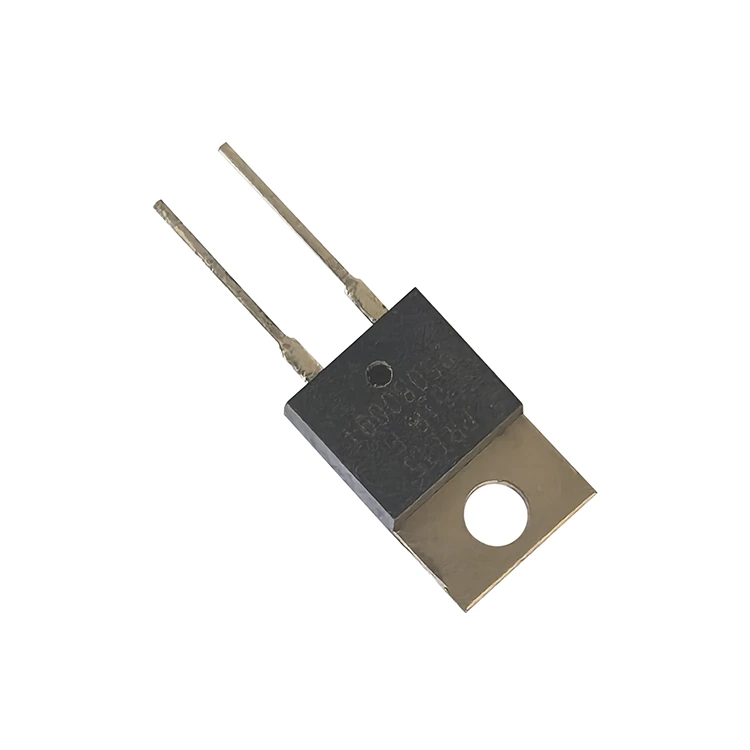

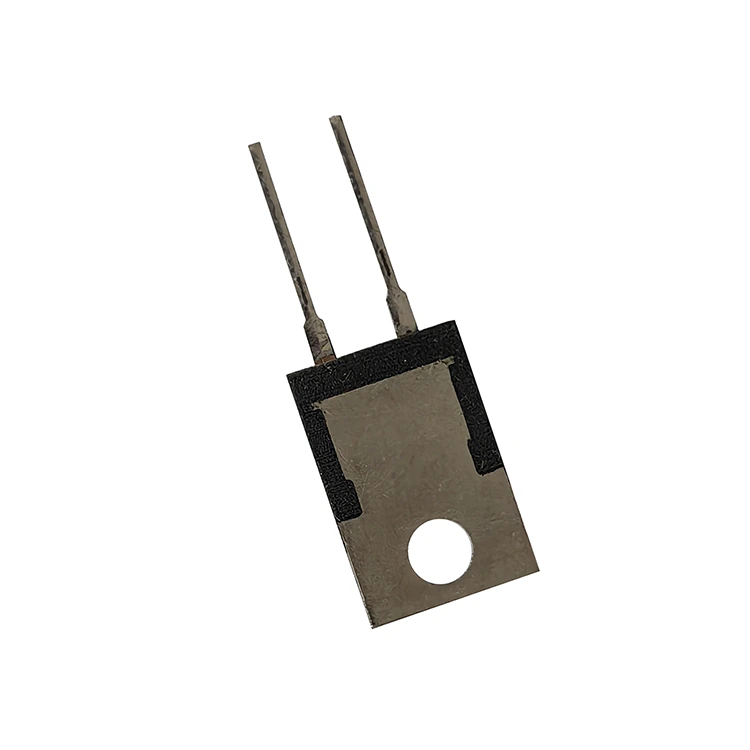

RST Electric의 TO220 후막 전력 저항기는 기존 스루홀 전력 저항기와 고급 표면 실장 장치 사이의 격차를 해소하여 익숙한 TO220 설치 공간에서 방열판 장착 가능 부품의 열 성능을 제공합니다. 이 방열판 실장 저항기는 보드 공간이 중요하지만 전력 소비 요구 사항이 SMD 구성 요소가 처리할 수 있는 수준을 초과하는 애플리케이션을 위해 설계되었습니다. TO220 패키지를 사용하면 열 인터페이스 재료를 활용하여 섀시 또는 방열판에 직접 단일 나사 설치가 가능하여 저항 요소에서 열을 효율적으로 전달합니다.
이 전력 후막 저항기의 내부 구조는 알루미나 기판에 증착된 안정성이 높은 저항층으로 구성되며, 이 저항층은 리드 프레임에 와이어 본딩되고 성형 플라스틱 패키지에 캡슐화됩니다. 이 구조는 최대 1800VAC의 전압을 견디고 10GΩ 이상의 절연 저항을 유지하는 뛰어난 절연 특성을 제공합니다. 후막 기술의 비유도 특성은 최소한의 기생 인덕턴스를 보장하므로 PRT 계열은 권선 저항기가 허용할 수 없는 위상 변이를 발생시키는 고주파수 스위칭 회로에 적합합니다.
PRT 시리즈는 두 가지 전력 등급으로 제공됩니다.

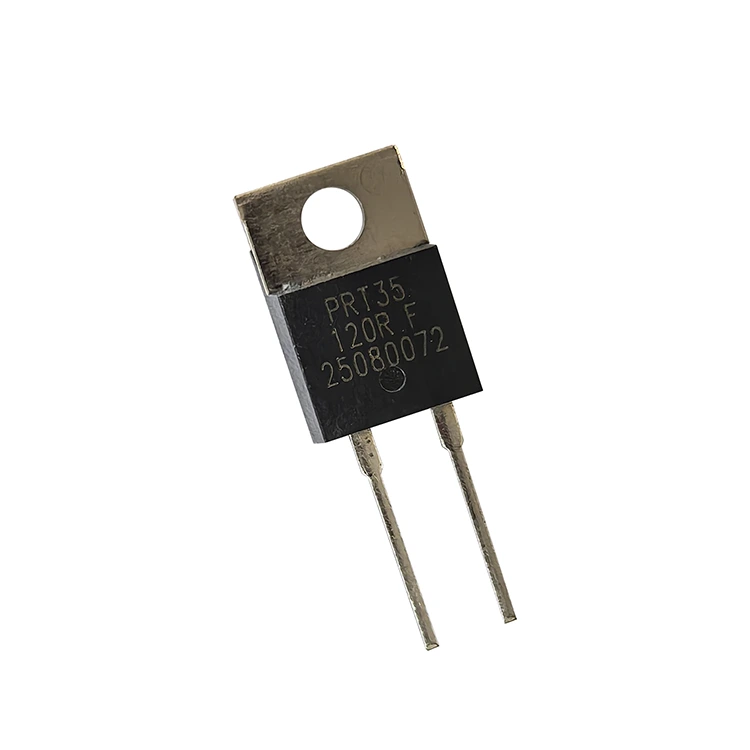

● PRT35 – 케이스 온도 25°C에서 35W(방열판 없이 2.5W)
● PRT50 – 케이스 온도 25°C에서 50W(방열판 없이 3W)
저항 값 범위는 0.1Ω ~ 1MΩ이며, TCR 옵션 범위는 ±50ppm/°C(10Ω 이상의 정밀도 값의 경우) ~ ±300ppm/°C(낮은 저항 또는 높은 저항 범위의 경우)입니다. 표준 허용 오차에는 ±0.5%, ±1%, ±5%, ±10%가 포함되며 고정밀 계측 및 범용 전력 애플리케이션을 모두 수용합니다. 중국에서 신뢰할 수 있는 To220 후막 전력 저항기 제조업체인 RST Electric은 10년 이상의 후막 엔지니어링 전문 지식과 정밀 제조를 결합하여 까다로운 전력 전자 회로에서 신뢰할 수 있고 안정적인 성능을 제공하는 구성 요소를 제공합니다.
|
매개변수 |
PRT35 |
PRT50 |
|
정격 전력(방열판 포함) |
35W @ 25°C 케이스 온도 |
50W @ 25°C 케이스 온도 |
|
정격 전력(방열판 제외) |
2.5W @ 25°C 주변 온도 |
3.0W @ 25°C 주변 온도 |
|
저항 범위 |
0.1Ω – 1MΩ |
0.1Ω – 1MΩ |
|
용인 |
±0.5%, ±1%, ±5%, ±10% |
±0.5%, ±1%, ±5%, ±10% |
|
TCR(저항 범위별) |
아래 표를 참조하세요 |
아래 표를 참조하세요 |
|
최대 작동 전압 |
350V |
350V |
|
유전체 내전압 |
1800VAC |
1800VAC |
|
절연저항 |
≥ 10GΩ @ 500V DC |
≥ 10GΩ @ 500V DC |
|
작동 온도 범위 |
-65°C ~ +150°C |
-65°C ~ +150°C |
|
인덕턴스 |
무유도성(후막) |
무유도성(후막) |
|
납재료 |
주석 도금된 구리 |
주석 도금된 구리 |
|
설치 |
방열판에 대한 단일 나사(M3) |
방열판에 대한 단일 나사(M3) |
|
최대 토크 |
0.9Nm |
0.9Nm |
|
패키지 |
TO220 성형 플라스틱 |
TO220 성형 플라스틱 |
|
규정 준수 |
RoHS 규제 준수 |
RoHS 규제 준수 |
|
저항 범위 |
TCR(ppm/°C) |
|
0.1Ω – 1Ω |
지정되지 않음(공장에 문의) |
|
>1Ω – 3Ω |
±300ppm/°C |
|
>3Ω – 10Ω |
±100~±200ppm/°C |
|
>10Ω – 10kΩ |
±50 ~ ±200ppm/°C |
|
>10kΩ – 1MΩ |
±200~±300ppm/°C |
|
시험항목 |
요구사항 |
시험방법 |
|
T.C.R. |
다양한 저항을 기반으로 |
실온 25°C, 고온 105°C에서 측정한 저항을 기준으로 합니다. |
|
단시간 과부하 |
△R±0.3% |
정격 전력의 2배(최대 내전압의 1.5배 이하), 5초 |
|
부하 수명 |
△R±1.0% |
정격 출력에서 2000시간 |
|
습기 |
△R±0.5% |
40±2℃, 습도 90~95%, 최대 작동 전압에서 1,000시간(1.5시간 켜짐, 0.5시간 꺼짐) |
|
납땜성 |
납땜 면적 90% 이상 |
265±5°C, 3~5초 |
|
열충격 시험 |
△R±0.3% |
-65°C~150°C, 100사이클 |
|
리드선 강도 |
△R±0.2% |
2.4N |
|
진동 |
△R±0.2% |
피크 20g |
● 리드선 재질 : 주석도금동
● 최대 토크: 0.9Nm
● 전력 제한은 패키지 표면 온도에 따라 달라집니다.
● 방열판 중앙을 측정하려면 온도 측정이 필요합니다.
● 방열크림을 바르게 발라야 합니다.
1.TO220 표준 패키지 - 단일 나사 장착이 가능한 업계 표준 설치 공간으로 기계적 통합 및 열 관리가 단순화됩니다.
2. 높은 전력 밀도 - 케이스 온도 25°C에서 35W(PRT35) 또는 50W(PRT50)로 컴팩트한 전력단 설계가 가능합니다.
3. 넓은 저항 범위 - 단일 시리즈에서 0.1Ω ~ 1MΩ까지 전류 감지부터 고임피던스 전압 분배까지의 응용 분야를 포괄합니다.
4. 우수한 절연성 - 10GΩ 이상의 절연 저항으로 1800VAC 유전 강도를 견디며 고전압 회로의 안전을 보장합니다.
5.비유도 구조 – 후막 기술은 기생 인덕턴스를 최소화하여 고주파 스위칭 애플리케이션에 이상적입니다.
6. 정밀 공차 - ±0.5%, ±1%, ±5%, ±10%로 제공되어 높은 정확도와 범용 요구 사항을 모두 충족합니다.
7. 낮은 TCR 옵션 – 10Ω을 초과하는 정밀도 값에 대해 최저 ±50ppm/°C로 온도 변화에 걸쳐 안정적인 성능을 보장합니다.
8.쉬운 조립 - 최대 토크 0.9Nm의 단일 M3 나사 장착; 리드는 안정적인 납땜 연결을 위해 주석 도금 처리되어 있습니다.
9. 다양한 응용 분야 - 스위칭 전원 공급 장치, 스너버 회로, 전력 증폭기, 전압 조정 및 펄스 로딩에 적합합니다.
10. 견고한 구조 - 성형 플라스틱 케이스는 저항성 요소를 기계적 스트레스와 환경 오염 물질로부터 보호합니다.
|
산업 |
특정 애플리케이션 |
설명 |
|
스위칭 전원 공급 장치 |
출력 부하 저항기 |
전원 공급 장치 출력의 테스트 및 조절을 위한 안정적인 부하를 제공합니다. |
|
스너버 회로 |
MOSFET 및 IGBT 스위칭 네트워크의 전압 스파이크를 완화합니다. |
|
|
전력 증폭기 |
이미터 변성 |
고전력 오디오 및 RF 증폭기 스테이지에서 바이어스 전류를 안정화합니다. |
|
조벨네트웍스 |
클래스 D 및 클래스 AB 증폭기 출력에 대한 부하 안정화를 제공합니다. |
|
|
펄스 회로 |
펄스 로딩 |
전원 공급 장치 테스트 및 에너지 방전 회로의 과도 부하를 시뮬레이션합니다. |
|
돌입 전류 제한 |
전원 공급 장치 및 모터 드라이브의 시동 전류를 제한합니다. |
|
|
전압 조정 |
피드백 네트워크 |
선형 및 스위칭 조정기에서 안정적인 전압 분할을 제공합니다. |
|
블리더 저항기 |
전원 차단 후 필터 커패시터를 안전하게 방전합니다. |
|
|
산업 제어 |
모터 드라이브 스너버 |
VFD 및 서보 드라이브의 과도 전압으로부터 인버터 스테이지를 보호합니다. |
|
제동 회로 |
중소형 모터 제동 응용 분야에서 회생 에너지를 소산합니다. |
|
|
자동차 전자 |
DC-DC 컨버터 |
12V/48V 보조 전원 시스템의 전류 감지 및 전압 피드백. |
|
LED 조명 드라이버 |
자동차 조명 모듈의 전류 제한 및 감지. |
|
|
테스트 및 측정 |
전자 부하 |
프로그래밍 가능한 DC 부하에 대한 정확한 전력 손실을 제공합니다. |
|
교정 표준 |
장비 교정을 위한 안정적인 기준 저항기. |
|

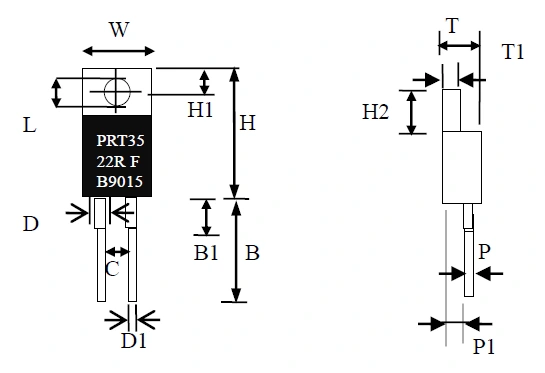

유형 |
W |
H |
H1 |
B |
지하 1층 |
D |
D1 |
L |
C |
T |
T1 |
H2 |
P |
P1 |
|
PRT35 |
10.16 ±0.25 |
15.0 ±0.3 |
2.9 ±0.25 |
13.48 ±0.78 |
맥스 4 |
1.27 ±0.1 |
0.78 ±0.08 |
3.84 ±0.13 |
5.08 ±0.25 |
4.6 ±0.2 |
1..3 ±0.11 |
6.23 ±0.38 |
0.51 ±0.15 |
2.27 ±0.25 |
|

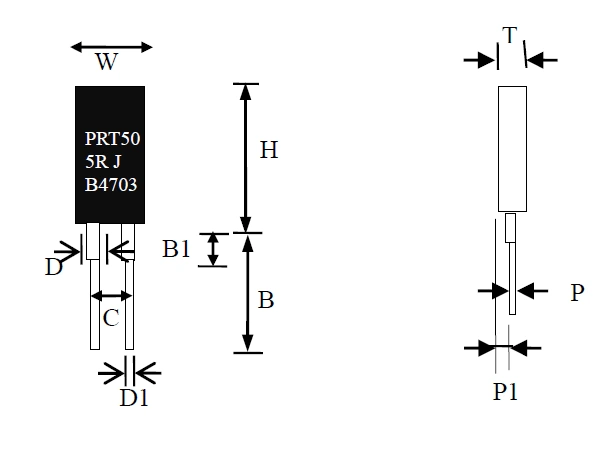

유형 |
W |
H |
B |
지하 1층 |
C |
D |
D1 |
T |
P |
P1 |
|
PRT50 |
10.44 ±0.24 |
16.25 ±0.25 |
12.70 ±1.3 |
3.3 ±0.76 |
5.08 ±0.3 |
1.27 ±0.3 |
0.76 ±0.1 |
3.18 ±0.26 |
0.55 ±0.1 |
1.78 ±0.26 |
우리 회사는 To220 후막 전력 저항기가 안전하게 도착할 수 있도록 모든 운송 단계를 엄격하게 통제합니다.
대량 운송의 경우 정전기 방지 튜브 또는 팔레트를 사용하여 포장합니다. 각 저항기는 폼 쿠션과 함께 정전기 방지 백에 독립적으로 밀봉되어 있어 핀이 구부러지거나 구성 요소가 손상되는 것을 효과적으로 방지합니다. 운송 중 부딪힘을 방지하기 위해 핀 끝 부분에 추가 폼이 고정되어 있습니다. 구매 요구 사항에 따라 포장 사양을 조정할 수 있는 맞춤형 포장 서비스도 제공됩니다.
각 저항기는 공장에서 출고되기 전에 100% 전기 테스트를 거칩니다. 테스트에 합격한 것만 포장됩니다. 배송에는 포장 목록, 검사 보고서 및 기타 전체 자료가 포함됩니다. 배송 방법은 유연합니다. 소규모 배치 주문은 DHL 또는 FedEx와 같은 국제 택배 서비스를 통해 운송되고, 중형 배치 주문은 항공 화물로, 대규모 배치 주문은 해상 화물로 운송되므로 효율성과 비용의 균형이 유지됩니다. 제품 성능에 영향을 미치지 않도록 부식성 물질이 없는 통풍이 잘되고 건조한 환경에 보관해야 합니다.
To220 후막 전력 저항기의 연구 및 생산을 전문으로 하는 제조업체로서 당사는 10년 이상의 업계 경험을 보유하고 있으며 합금 선택, 후막 증착부터 제품 검사까지 중간 단계 없이 전체 프로세스 자체 제어를 달성했습니다. 공장 직접 공급 모델은 중개인이 부과하는 프리미엄을 제거하여 구매자가 보다 유리한 가격에 고품질 제품을 얻을 수 있도록 해줍니다. 동시에 저항값, 전력 및 핀 사양에 대한 실제 사용 시나리오와 정확하게 일치하는 요구 사항에 따라 맞춤형 생산을 제공할 수 있습니다.
우리는 완벽한 생산 시스템을 갖추고 있으며 ISO 9001 품질 인증을 획득했습니다. 각 제품은 엄격한 테스트를 거쳐 자동차 및 산업 사용 표준을 충족합니다. 우리는 또한 기술 지원과 솔루션 최적화를 제공할 수 있는 전문 엔지니어링 팀을 보유하고 있어 구매자가 효율적으로 제품 통합을 완료할 수 있도록 돕습니다.
1.질문: 포장 보호는 얼마나 효과적입니까?
답: 우리는 정전기 방지 포장재와 폼 완충재를 사용합니다. 대량 운송의 경우 특수 상자를 사용합니다. 핀에 추가 고정 장치가 있어 운송 중 충격과 손상을 효과적으로 방지할 수 있습니다. 동시에 제품의 무결성을 보장하기 위해 검사 보고서가 제품과 함께 제공됩니다.
2. 질문: To220 후막 전력 저항기는 어떤 시나리오에 적용될 수 있습니까?
답변: 주로 전원 공급 장치, 산업 제어 및 자동차 전자 장치와 같은 시나리오에 적합합니다. 전력, 저항 값, 핀 사양, 터미널 유형 등을 포함한 전면적인 사용자 정의를 지원합니다. 다양한 사용 시나리오를 충족하기 위해 실제 요구 사항에 따라 조정할 수 있습니다.
3. 질문: 제품 품질이 보장됩니까?
답변: 이 제품은 엄격한 테스트를 거쳤으며 자동차 수준의 신뢰성 표준을 충족합니다. 12개월 보증이 제공됩니다. 또한 원격 결함 진단 및 예비 부품 보충 서비스도 제공합니다. 완전한 테스트 보고서와 인증 문서가 제품과 함께 제공되므로 프로세스 전반에 걸쳐 걱정 없는 구매가 보장됩니다.
4. 질문: 배송 주기는 얼마나 되나요?
대답: 우리는 생산 주기를 유연하게 조정할 수 있도록 공장 직접 공급을 제공합니다. 표준 모델의 경우 배송 시간은 영업일 기준 10~15일입니다. 맞춤형 모델의 경우 영업일 기준 15-25일이 소요됩니다. 구매 요구 사항에 따라 배송 시간이 조정될 수 있으며 기술 지원도 제공됩니다.
