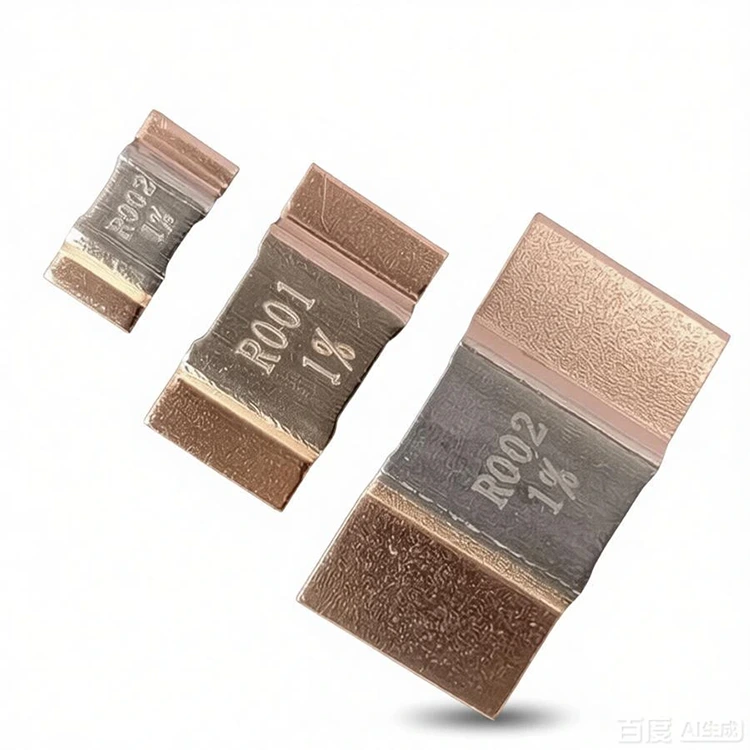

베어 합금 전류 감지 저항기

RST Electric의 순수 합금 전류 감지 저항기는 정밀 전류 감지 기술의 최첨단을 대표합니다. 보드 공간이 중요하고 측정 정확도가 가장 중요한 응용 분야용으로 설계된 이 표면 실장 션트는 고급 전자빔 용접 공정을 활용하여 안정성이 높은 합금 저항 요소를 순수 구리 전극과 결합합니다. 이 전체 금속 구조는 기존의 후막 또는 권선 션트에서 흔히 발생하는 기생 인덕턴스와 열 EMF를 제거하여 고주파 회로에서 빠르고 정확한 전류 감지를 가능하게 합니다.

핵심 소재

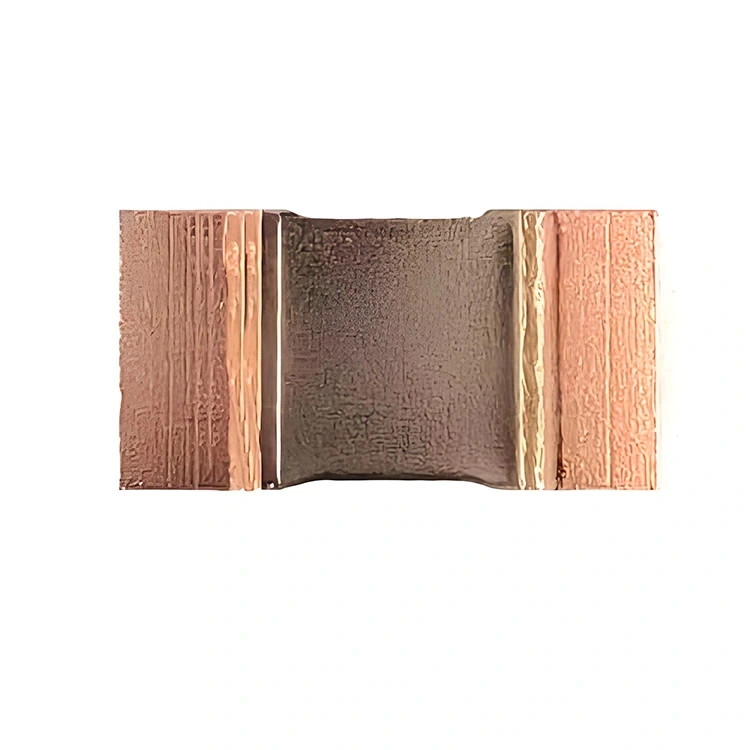

이 저옴 저항기의 핵심은 낮은 TCR 응용 분야를 위한 망가닌(CuMn), 우수한 안정성을 위한 카르마(NiCr), 고온 환경을 위한 FeCrAl(철-크롬-알루미늄)의 세 가지 재료 옵션으로 제공되는 정밀 합금 요소입니다. 이 요소는 순수 구리 종단에 전자빔 용접되어 접촉 저항이 최소화되고 기계적 강도가 뛰어난 모놀리식 구조를 만듭니다. 그 결과 높은 서지 전류, 열 순환 및 드리프트 없이 장기간 노화를 견딜 수 있는 저항기가 탄생했습니다.

WSN 시리즈는 4가지 표준 표면 실장 설치 공간으로 제공됩니다.

● 2512(6.4×3.2mm) – 3W 정격, 소형 전력단에 이상적

● 3920(10×5.2mm) – 5W 정격, 자동차 및 산업용 애플리케이션에 최적화됨

● 5930(15×7.2mm) – 7W 정격, 고전류 버스 바 및 배터리 팩용

● 2726(6.95×6.6mm) – 5W 정격, 조밀한 레이아웃을 위한 고유한 로우 프로파일 정사각형 형식

저항 값은 업계 최고의 0.1mΩ부터 최대 5mΩ까지이며 허용 오차는 ±0.5%로 엄격하고 TCR은 ±100ppm/°C(망가닌)로 낮습니다. 각 장치는 온도 순환, 고온 보관, 부하 수명 및 습열 노출을 포함하여 AEC-Q200 표준에 따라 엄격한 신뢰성 테스트를 거칩니다.

중국의 신뢰할 수 있는 순수 합금 전류 감지 저항기 제조업체인 RST Electric은 10년 이상의 정밀 저항기 엔지니어링과 고급 제조 기술을 결합하여 자동차, 산업 및 재생 에너지 응용 분야의 가장 까다로운 요구 사항을 충족하는 구성 요소를 제공합니다.

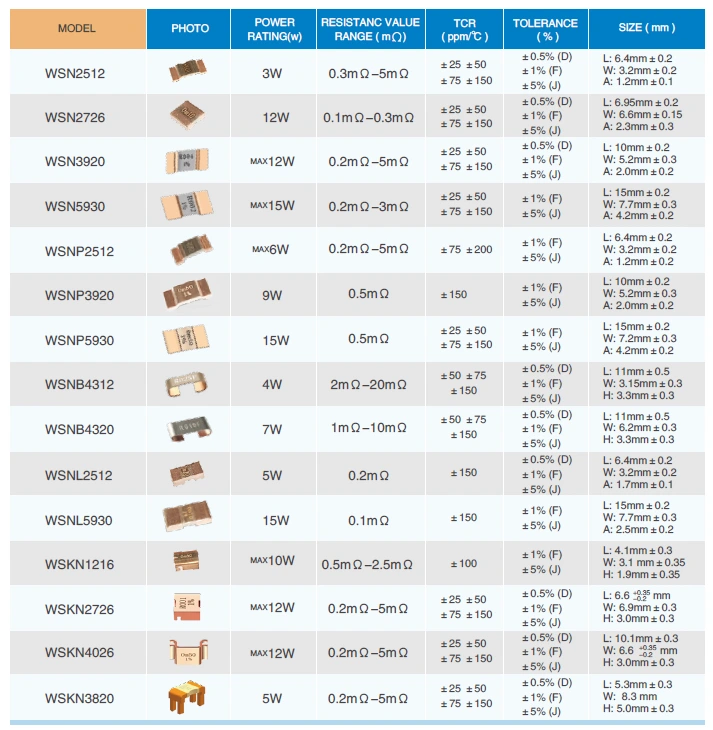

기술 사양

제품특징

1.전자빔 용접 구조 - 모놀리식 합금-구리 용접으로 접촉 저항이 제거되고 탁월한 기계적 강도와 장기 안정성이 보장됩니다.

2. 최저 0.1mΩ의 초저 저항 – 최소한의 전력 손실과 전압 강하로 수백 암페어의 정확한 측정이 가능합니다.

3. 매우 낮은 인덕턴스(0.5nH – 5nH) – 거의 0에 가까운 기생 인덕턴스를 통해 신호 왜곡 없이 고주파수 스위칭 회로(최대 수 MHz)에 사용할 수 있습니다.

4. 매우 낮은 열전 EMF(<1μV/°C) - 정밀 전류 감지에 중요한 저항기의 온도 변화로 인해 발생하는 측정 오류를 최소화합니다.

5.다중 합금 옵션 - 특정 응용 분야에 대한 성능을 최적화하려면 망가닌(낮은 TCR), 카르마(높은 안정성) 또는 FeCrAl(고온)을 선택하세요.

6. 산업 표준 SMD 설치 공간 - 2512, 3920, 5930 및 2726 크기로 제공되며 자동화된 조립 공정과 호환됩니다.

7. 높은 전력 밀도 – 소형 5930 패키지에서 최대 7W로 공간이 제한된 전원 모듈 및 배터리 팩에 이상적입니다.

8. 정밀 공차 - 자동차 BMS 및 산업용 드라이브의 고정밀 전류 측정에 ±0.5%를 사용할 수 있습니다.

9. 전체 금속 구조 – 세라믹 기판이나 후막 재료가 없어 우수한 펄스 처리 및 열 전도성을 보장합니다.

제품 응용

도면 및 치수

포장 및 배송

RST Electric은 모든 순수 합금 전류 감지 저항기의 안전한 배송을 보장합니다.

● 테이프 및 릴 포장: 모든 WSN 시리즈 저항기는 7인치 또는 13인치 릴(릴당 수량: 2512의 경우 4000, 3920/5930의 경우 2000, 2726의 경우 1000)로 제공되며 자동화된 픽 앤 플레이스 어셈블리와 호환됩니다.

● 대량 포장: 시제품 제작 또는 소량 생산 요청 시 가능합니다.

● 수분 민감도: 이 저항기는 MSL 1(무제한 보관 수명)로 분류되며 습기에 대한 특별한 처리가 필요하지 않습니다.

● 문서: 각 배송에 포함된 포장 목록, 검사 인증서 및 자재 신고서.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

FAQ

1.Q: RST Electric을 선택하면 어떤 이점이 있나요?

A: 우리는 10년 넘게 순수 합금 전류 감지 저항기 분야에 깊이 관여해 왔습니다. 우리는 합금 선택, 전자빔 용접 및 테스트 프로세스를 완벽하게 제어할 수 있는 인증된 제조업체입니다. 중간 단계는 없습니다. 공장에서는 높은 비용 효율적인 가격으로 제품을 직접 공급합니다. 우리는 ISO 9001 인증 생산 기지와 전용 생산 라인을 보유하고 있습니다. 각 제품은 100% 전기 테스트를 거쳤으며 샘플은 AEC-Q200 자동차 등급 신뢰성 테스트를 통과했습니다. 품질은 안정적이고 제어 가능하며 자동차 및 산업 응용 분야와 같은 까다로운 시나리오에 정확하게 적응할 수 있습니다.

2. Q: 귀사에서는 어떤 맞춤 서비스를 제공합니까?

A: 우리는 다양한 차원에 걸쳐 포괄적인 사용자 정의 서비스를 제공합니다. 패키지 크기는 2512 및 3920과 같은 표준 사양과 사용자 정의 크기를 지원합니다. 저항 범위는 0.1mΩ ~ 5mΩ이며 특수 저항 값을 사용자 정의할 수 있습니다. 허용 오차는 ±0.1% 정도로 낮을 수 있으며 다양한 정밀도 요구 사항에 적합합니다. 재료는 망간 구리, 카마 등 또는 맞춤형 합금일 수 있습니다. 동시에 ±100~±750ppm/°C의 TCR 옵션이 지원되며 단자 코팅은 수요에 따라 순수 주석, 주석-납 또는 금 도금으로 선택할 수 있습니다.

3. Q: 품질 보증은 무엇입니까?

A: 우리가 생산하는 각 순수 합금 전류 감지 저항기는 저항 값 및 허용 오차와 같은 핵심 매개변수를 확인하는 데 중점을 두고 100% 전기 테스트를 거칩니다. 또한 샘플은 온도 사이클링, 부하 수명, 고온 보관 및 습도 테스트를 포함하여 AEC-Q200 표준에 따라 테스트되어 자동차 애플리케이션의 성능 요구 사항을 완전히 충족합니다. 우리는 ISO 9001 인증 생산 시스템과 자동차 등급 전류 감지 솔루션을 전담하는 전문 엔지니어링 팀을 보유하고 있어 제품의 장기적인 안정성과 신뢰성을 보장합니다.

4. Q: 배달 시간, 배송 방법 및 판매 후 보증은 무엇입니까?

A: 배달 시간은 유연합니다. 표준 크기 제품의 경우 영업일 기준 10~15일이 소요됩니다. 맞춤형 제품의 경우 영업일 기준 15~25일이 소요됩니다. 구매 수량에 따라 배송 방법을 선택할 수 있습니다. 소규모 배치의 경우 DHL과 같은 국제 택배 서비스를 사용할 수 있습니다. 중간 배치의 경우 항공 화물을 채택할 수 있습니다. 대량 배치의 경우 해상 운송을 사용할 수 있습니다. 판매 후 12개월 보증을 제공합니다. 원격 고장 진단 및 예비 부품 배송이 가능합니다. 테스트 보고서 및 재료 인증서와 같은 완전한 문서가 제품과 함께 제공될 수 있습니다. 동시에 걱정 없는 구매 경험을 보장하기 위해 프로세스 전반에 걸쳐 제품 통합 기술 지원이 제공됩니다.
