추상적인· 이 기사에서는알루미늄 하우징 저항기, 구조, 열 관리 원리 및 산업 전력 제어에서 중요한 역할을 탐구합니다. 논의에서는 권선 및 후막 기술, 전력 등급, 열 방출 메커니즘, 안정적인 고전력 저항기가 필요한 까다로운 환경에 대한 응용 고려 사항을 다룹니다.
01. 건설 및 핵심기술

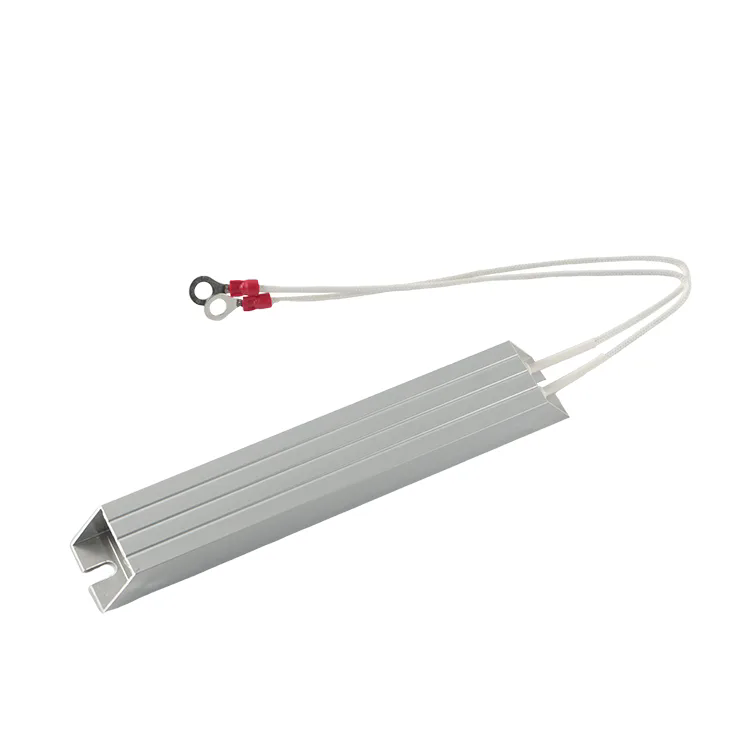

그만큼알루미늄 하우징 저항기견고한 구조와 효율적인 열 방출이 필요한 애플리케이션을 위해 설계된 전력 저항기입니다. 이 장치는 세라믹 코어 내에 캡슐화되고 압출 알루미늄 프로파일에 수용된 저항성 요소(일반적으로 권선 코일 또는 후막 저항 트랙)로 구성됩니다.
알루미늄 하우징은 여러 가지 중요한 기능을 수행합니다. 이는 내부 저항 요소에 대한 기계적 보호 기능을 제공하고 열 에너지를 발산하는 방열판 역할을 하며 섀시 또는 방열판에 부착할 수 있는 장착 표면을 제공합니다. 내부 구성은 유형에 따라 다릅니다. 권선형 버전은 세라믹 포머에 감긴 저항선(예: 니크롬)을 사용하는 반면, 후막 버전은 세라믹 기판에 스크린 인쇄된 저항성 페이스트를 사용합니다. 그런 다음 두 디자인 모두 전기 절연과 열 전도성을 보장하는 고온 화합물을 사용하여 알루미늄 하우징 내에 포팅되거나 밀봉됩니다.
압출 알루미늄
권선 또는 후막
세라믹 코어 및 포팅 컴파운드
02. 열관리 및 방열
알루미늄 하우징은 통합 방열판 역할을 하여 주변 공기나 장착 표면으로 열을 전달합니다.
알루미늄의 높은 열 전도성(205W/m·K)은 요소에서 하우징으로의 효율적인 열 전달을 보장합니다.
골이 있거나 핀이 있는 프로파일은 대류 냉각 개선을 위해 표면적을 늘립니다.
평평한 장착 표면을 통해 추가 방열판을 위해 섀시에 직접 부착 가능
효과적인 열 관리는 알루미늄 하우징 저항기의 특징을 정의합니다. 저항성 요소에서 소비되는 전력은 과열을 방지하고 장기적인 신뢰성을 보장하기 위해 제거해야 하는 열을 생성합니다. 알루미늄 하우징은 요소에서 외부까지 저항이 낮은 열 경로를 제공하여 열이 대류 및 복사를 통해 공기로 전달됩니다. 금속 섀시 또는 방열판에 장착하면 하우징이 훨씬 더 효율적으로 열을 전도하여 저항기가 자유 대기 정격보다 더 높은 전력 수준에서 작동할 수 있습니다.
열 메모:알루미늄 하우징 저항기의 전력 등급은 일반적으로 정의된 장착 조건(예: 표준 방열판에 장착)에 대해 지정됩니다. 적절한 방열판 없이 작동하면 허용되는 전력 손실이 줄어들고 조기 고장이 발생할 수 있습니다.
03. 전력 정격 및 성능 특성
그만큼알루미늄 하우징 저항기약 5W ~ 500W 이상의 광범위한 정격 전력으로 제공됩니다. 전력 정격은 최대 작동 온도(일반적으로 소자의 경우 200°C ~ 275°C)를 초과하지 않고 열을 발산하는 저항기의 능력에 따라 결정됩니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 전력 등급 | 5W ~ 500W |
| 저항 범위 | 0.1Ω ~ 100kΩ |
| 저항 공차 | ±1% ~ ±10% |
| 온도 계수 | ±50~±300ppm/°C |
| 최대 요소 온도 | 200°C ~ 275°C |
| 유전체 내전압 | 1000V ~ 2500V AC |
| 절연저항 | 500V DC에서 >100MΩ |
알루미늄 하우징 전력 저항기의 일반 사양을 기준으로 합니다.
저항 온도 계수(TCR)는 온도에 따라 저항이 얼마나 변하는지를 나타냅니다. 정밀 응용 분야에서는 낮은 TCR 값이 선호됩니다. 유전체 내전압 및 절연 저항 사양은 내부 요소가 알루미늄 하우징에서 적절하게 절연되어 있음을 확인하며 이는 안전 및 회로 무결성에 중요합니다.
04. 전기절연성 및 절연내력
알루미늄 하우징은 금속이지만 내부 저항 요소는 전기적으로 절연되어 있습니다. 이러한 절연은 세라믹 코어(일반적으로 알루미나)와 요소와 하우징 사이의 공간을 채우는 포팅 화합물을 통해 달성됩니다.
- 세라믹 코어:저항성 요소에 대한 기본 전기 절연 및 기계적 지원을 제공합니다.
- 포팅 컴파운드:열 전도성, 전기 절연 재료(예: 실리콘 또는 에폭시)가 빈 공간을 채우고 요소에서 하우징으로 열이 효율적으로 전달되도록 합니다.
- 유전체 내전압:절연 시스템은 고장 없이 고전압(일반적으로 1000V ~ 2500V AC)을 견딜 수 있도록 테스트되었습니다.
- 연면거리 및 공간거리:요소와 하우징 사이의 물리적 간격은 정격 조건에서 전기적 파손을 방지하도록 설계되었습니다.
요소와 하우징 사이의 절연을 통해 저항기를 단락 위험 없이 접지된 금속 섀시에 직접 장착할 수 있습니다. 이는 섀시가 공통 접지 기준 역할을 하는 산업 장비의 안전한 작동에 필수적입니다.
05. 애플리케이션 도메인 및 산업 활용 사례
그만큼알루미늄 하우징 저항기안정적인 고전력 소산이 필요한 광범위한 산업 응용 분야에 사용됩니다. 견고한 구조와 열 성능으로 인해 까다로운 환경에 적합합니다.
- 모터 제어 및 제동:가변 주파수 드라이브(VFD) 및 서보 시스템에서 제동 저항기로 사용되어 감속 중 재생 에너지를 소산합니다.
- 전원 공급 장치:산업용 전원 공급 장치의 부하 저항기, 블리더 저항기 및 돌입 전류 제한기로 사용됩니다.
- 재생 가능 에너지:동적 제동 및 부하 테스트를 위해 태양광 인버터 및 풍력 터빈 시스템에 사용됩니다.
- 테스트 및 측정:로드 뱅크 및 테스트 장비는 이러한 저항기를 사용하여 발전기 및 UPS 테스트를 위한 전기 부하를 시뮬레이션합니다.
- 난방 용도:제어된 열 발생이 필요한 산업용 난방 시스템, 포장 기계 및 공정 장비에 사용됩니다.
- 자동차 및 EV:전기 자동차 사전 충전 회로, 배터리 관리 시스템, 회생 제동 시스템에 사용됩니다.
06. 설치 및 환경 고려 사항
알루미늄 하우징 저항기의 정격 성능과 수명을 달성하려면 올바른 설치가 필수적입니다. 시스템 설계 및 조립 중에는 여러 가지 요소를 고려해야 합니다.
- 설치:저항기는 평평하고 깨끗한 표면에 단단히 장착되어야 합니다. 저항기와 장착 표면 사이의 열 전달을 향상시키기 위해 열 인터페이스 재료(TIM)를 사용할 수 있습니다.
- 통풍:대류 냉각이 가능하도록 저항기 주변의 적절한 공기 흐름을 확인하십시오. 환기가 되지 않는 밀폐된 공간에 저항기를 가두는 것을 피하십시오.
- 배선:터미널 과열을 방지하려면 적절한 크기의 와이어를 사용하고 안전하게 연결하십시오. 단자 토크 사양을 준수하십시오.
- 환경 보호:알루미늄 하우징은 먼지와 습기로부터 어느 정도 보호해 주지만 열악한 환경에서는 추가 인클로저가 필요할 수 있습니다.
- 온도 경감:주변 온도가 정격 주변 온도를 초과하는 경우 제조업체의 곡선에 따라 전력 손실을 줄여야 합니다.
설치 참고 사항:알루미늄 하우징 저항기의 전력 등급은 표준 방열판에 장착하기 위해 지정되는 경우가 많습니다. 방열판 없이 저항기를 작동하는 경우 허용 전력 손실이 크게 줄어들 수 있습니다. 항상 제조업체의 경감 곡선을 참조하십시오.
