후막 저항기는 저항성 페이스트(일반적으로 서멧-세라믹-금속 복합재)를 세라믹 기판에 스크린 인쇄한 후 고온에서 소성하여 제조된 일종의 고정 저항기입니다. 이 공정을 통해 정밀하게 트리밍하여 엄격한 공차를 달성할 수 있는 내구성 있고 안정적인 저항 요소가 생성됩니다. 권선 저항기와 달리 후막 기술은 낮은 인덕턴스, 높은 전력 밀도 및 우수한 고주파 성능을 제공하므로 스위칭 전원 공급 장치, 스너버 회로, 전력 증폭기 및 전압 조정 응용 분야에 선호되는 선택입니다.
~에RST 일렉트릭, 당사는 업계 표준 TO220 및 TO247 패키지의 고신뢰성 후막 전력 저항기 제조를 전문으로 합니다. PRT35, PRT50 및 PRT100 시리즈는 35W~100W(방열판 장착)의 정격 전력과 0.1Ω~1MΩ의 저항 값을 제공합니다. 10년 이상의 후막 엔지니어링 전문 지식과 ISO 9001 인증 시설을 통해 당사는 가장 까다로운 산업, 자동차 및 소비자 응용 분야에 정밀성, 열 효율성 및 장기 안정성을 결합한 구성 요소를 제공합니다.
최적의 후막 저항기를 선택하려면 다음과 같은 몇 가지 주요 매개변수를 신중하게 고려해야 합니다.
·전력 정격 및 열 관리: 저항기가 소비해야 하는 연속 또는 간헐적 전력을 결정합니다. PRT35(35W), PRT50(50W) 및 PRT100(100W) 시리즈는 방열판으로 평가되었습니다. 방열판이 없으면 2.5W~3.5W를 처리합니다. 최대 전력을 달성하려면 적절한 열 인터페이스 재료(그리스 또는 패드)와 방열판 크기가 중요합니다.
·저항 값 및 허용 오차: ±1%, ±5% 또는 ±10%의 허용 오차로 0.1Ω~1MΩ 중에서 선택합니다. 엄격한 허용 오차는 피드백 네트워크, 전압 분배기 및 전류 감지 회로의 정밀도를 보장합니다.
·온도 계수(TCR): 전체 온도에서 안정적인 성능을 위해 ±50ppm/°C(>10Ω 값의 경우) ~ ±300ppm/°C(낮은 저항 또는 높은 저항 범위의 경우) TCR을 선택합니다. 당사의 TCR 옵션은 각 저항 밴드에 최적화되어 있습니다.
·패키지 스타일:

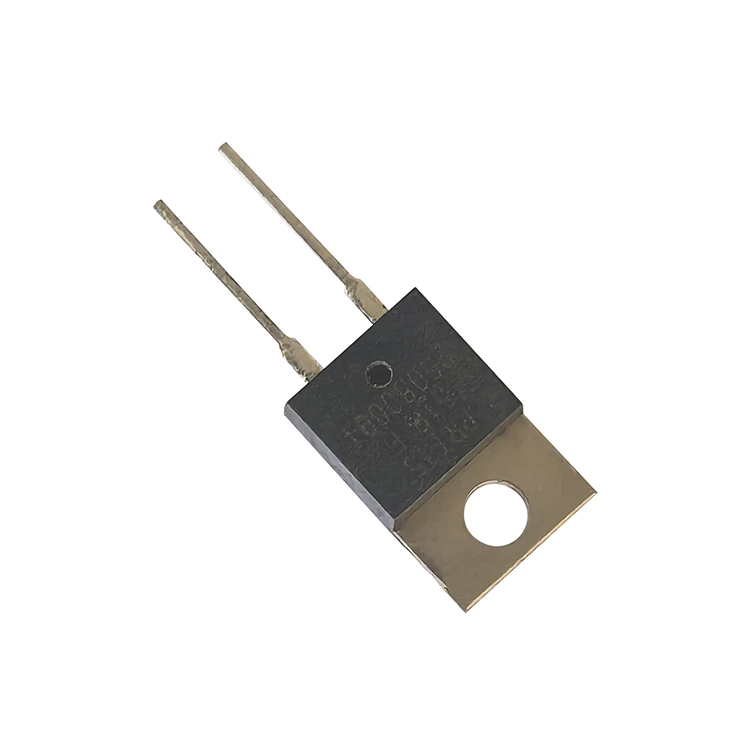

TO220(PRT35/PRT50) – 컴팩트한 단일 나사 장착으로 공간이 제한된 PCB 및 방열판에 이상적입니다.

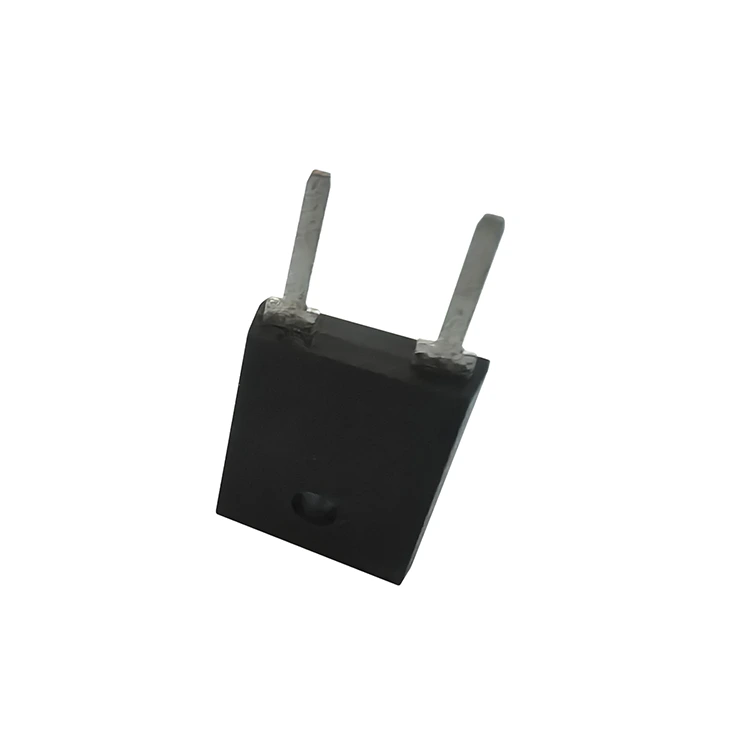

TO247(PRT100) – 더 높은 전력 처리로 더 큰 설치 공간을 제공하며 산업용 드라이브 및 고전력 공급 장치에 적합합니다.
·전압 정격: 최대 작동 전압(최대 700V) 및 절연 내력(1800VAC)이 회로 요구 사항을 충족하는지 확인하십시오.
·작동 환경: 온도 범위(-65°C ~ +175°C), 내습성 및 절연 요구 사항(>10GΩ)을 고려하십시오. 당사의 저항기는 열악한 산업 및 자동차 환경을 위해 설계되었습니다.
이러한 매개변수를 평가함으로써 후막 저항기가 의도한 응용 분야에서 신뢰할 수 있고 안정적인 성능을 제공하는지 확인할 수 있습니다.
PRT35 시리즈는 적절한 방열판 장착을 통해 최대 35W의 전력 손실이 필요한 애플리케이션을 위한 소형 다목적 솔루션을 제공합니다. 표준 TO220 패키지에 내장된 이 제품은 높은 절연 저항(>10GΩ) 및 1800VAC 유전 강도를 갖춘 성형 플라스틱 케이스가 특징입니다. 저항 값 범위는 0.1Ω ~ 1MΩ이며 정밀 범위의 경우 TCR은 ±50ppm/°C만큼 낮습니다. 스위칭 전원 공급 장치, 스너버 회로 및 전압 조정에 이상적입니다.
동일한 TO220 설치 공간을 기반으로 하는 PRT50 시리즈는 방열판 장착을 통해 전력 처리 성능을 50W까지 높입니다(방열판 없이 3W). PRT35와 동일한 넓은 저항 범위, 엄격한 공차 및 견고한 구조를 공유하므로 모터 드라이브, 전력 증폭기 및 산업 제어와 같은 고전력 애플리케이션에 적합합니다.
최대 전력 밀도가 요구되는 애플리케이션의 경우 PRT100 시리즈는 더 큰 TO247 패키지를 활용하여 방열판 장착 시 100W(방열판 없이 3.5W)를 제공합니다. 700V의 최대 작동 전압과 -65°C~+175°C의 확장된 작동 온도 범위를 갖춘 이 제품은 고전력 스위칭 공급 장치, 펄스 부하 회로 및 재생 에너지 인버터용으로 설계되었습니다. 저항 값 범위는 0.2Ω ~ 1MΩ이며 TCR 옵션은 ±50 ~ ±300ppm/°C입니다.
·비유도 구조: 후막 기술은 본질적으로 매우 낮은 인덕턴스를 제공하므로 고주파 스위칭 애플리케이션에 이상적입니다.
·단일 나사 장착: M3 나사로 방열판이나 섀시에 쉽게 부착할 수 있습니다(최대 토크 0.9Nm).
·정밀 공차: ±1%, ±5%, ±10%로 제공되어 높은 정확도와 범용 요구 사항을 모두 충족합니다.
·포괄적인 안전성: 10GΩ 이상의 절연 저항으로 1800VAC 절연 내력을 견딜 수 있어 고전압 회로에서 안전한 작동을 보장합니다.
| 산업 | 특정 애플리케이션 | 추천 시리즈 |
| 스위칭 전원 공급 장치 | 출력 부하 저항기, 스너버 회로, 사전 충전 네트워크 | PRT35, PRT50 |
| 모터 드라이브 및 VFD | 동적 제동, 스너버 회로 | PRT100, PRT50 |
| 전력 증폭기 | 이미터 변성, Zobel 네트워크 | PRT35, PRT50 |
| 전압 조정 | 피드백 네트워크, 블리더 저항기 | PRT35, PRT100 |
| 펄스 회로 | 펄스 로딩, 돌입 전류 제한 | PRT100 |
| 산업 제어 | 모터 구동 스너버, 제동 회로 | PRT50, PRT100 |
| 자동차 전자 | DC-DC 컨버터, LED 조명 드라이버 | PRT35, PRT50 |
| 재생에너지 | 태양광 인버터 스너버, 풍력 터빈 제어 장치 | PRT100 |
| 테스트 및 측정 | 전자 부하, 교정 표준 | PRT35, PRT50, PRT100 |
중국에 본사를 둔 인증된 제조업체로서 당사는 후막 증착, 레이저 트리밍, 조립 및 테스트에 대한 완전한 통제권을 유지하고 있습니다. 공장에서 직접 가격을 책정하여 품질 저하 없이 경쟁력 있는 비용을 보장합니다.
7,000평방미터 이상의 당사 시설에는 자동화된 스크린 인쇄 라인, 고온 소성로 및 레이저 트리밍 시스템이 갖추어져 있습니다. 모든 후막 저항기는 다음을 겪습니다.
·100% 저항성 및 내성 검증
·내유전체 및 절연저항 시험
·IEC 60115에 따른 TCR 샘플링
·온도 순환, 부하 수명, 습도에 대한 샘플 테스트
우리는 귀하의 정확한 사양에 맞는 맞춤형 구성을 전문으로 합니다.
·전력 등급: 35W, 50W, 100W(맞춤형 가능)
·저항값: 0.1Ω~1MΩ(특수값 사용 가능)
·공차: ±1%, ±5%, ±10%(맞춤형으로 ±0.5%까지 낮춤)
·TCR: ±50~±300ppm/°C(맞춤형 가능)
·포장: 벌크 튜브, 테이프 및 릴, 맞춤형
·리드 성형: 스트레이트, 컷팅 및 성형, 맞춤형
·특수검사 : 고온노화, 열순환, 번인
미국, 독일, 일본, 한국 등 40여 개국에 수출하며 신뢰성을 인정받고 있습니다. 당사의 다국어 기술 지원 팀은 사전 판매 상담, 응용 엔지니어링 및 애프터 서비스를 제공합니다.
Q: 후막 저항기와 박막 저항기의 차이점은 무엇입니까?
A: 후막 저항기는 스크린 인쇄된 서멧 페이스트를 사용하여 적당한 정밀도로 더 저렴한 비용과 더 넓은 저항 범위(0.1Ω~1MΩ)를 제공합니다. 박막 저항기는 스퍼터링된 금속층을 사용하여 더 높은 비용으로 더 엄격한 허용 오차(±0.1%)와 더 낮은 TCR(±25ppm/°C)을 제공합니다. 전력 애플리케이션에는 두꺼운 필름이 선호됩니다. 정밀계장용 박막.
Q: 최대 전력 소모를 위해 TO220/TO247 저항기를 어떻게 장착합니까?
A: 저항기 탭과 방열판 사이에 열 그리스(또는 열 패드)가 있는 적절한 방열판을 사용하십시오. 장착 나사를 최대 0.9Nm으로 조이세요. 방열판 표면이 평평하고 깨끗한지 확인하세요. 방열판이 없으면 전력을 2.5W~3.5W로 줄여야 합니다.
Q: 고주파 스위칭 회로에 후막 저항기를 사용할 수 있습니까?
답: 그렇습니다. 후막 저항기는 본질적으로 인덕턴스가 낮기 때문에 스너버 회로, 게이트 구동 저항기 및 고주파 전력 변환기에 적합합니다. 매우 중요한 애플리케이션의 경우 PRT 시리즈는 비유도 성능을 제공합니다.
Q: 후막 저항기의 일반적인 수명은 얼마나 됩니까?
A: 적절한 용량 감소와 적절한 냉각을 통해 후막 저항기는 수십 년 동안 작동할 수 있습니다. 우리의 내구성 테스트는 저항 드리프트를 최소화하면서 정격 출력에서 1000시간을 시뮬레이션합니다.
Q: 내 신청서에 맞는 TCR을 어떻게 선택합니까?
A: 정밀 회로(예: 전압 레퍼런스, 피드백 네트워크)의 경우 낮은 TCR(±50ppm/°C)을 선택하십시오. 범용 애플리케이션의 경우 최대 ±300ppm/°C의 TCR이 허용됩니다. 우리의 데이터 시트는 저항 값에 따른 TCR 범위를 제공합니다.
당사의 특정 후막 저항기 제품에 대해 자세히 알아보려면 다음 제품 카테고리를 살펴보십시오.
·PRT35 시리즈(TO220, 35W) – 전원 공급 장치 및 증폭기를 위한 소형 다용도 후막 저항기입니다.
·PRT50 시리즈(TO220, 50W) – 산업용 애플리케이션을 위해 동일한 TO220 설치 공간에서 더 높은 전력을 제공합니다.
·PRT100 시리즈(TO247, 100W) – 인버터, 모터 드라이브 및 재생 에너지 시스템을 위한 고전력 후막 저항기입니다.
새로운 전원 공급 장치 설계를 위한 표준 후막 저항기가 필요하거나 전문 산업 응용 분야를 위한 맞춤형 엔지니어링 솔루션이 필요한 경우 당사 팀이 도와드릴 준비가 되어 있습니다. 자세한 제안, 기술 상담 또는 공장 견학을 원하시면 지금 저희에게 연락하십시오.
