축방향 시멘트 권선 저항기

핵심 설계 및 응용 장점

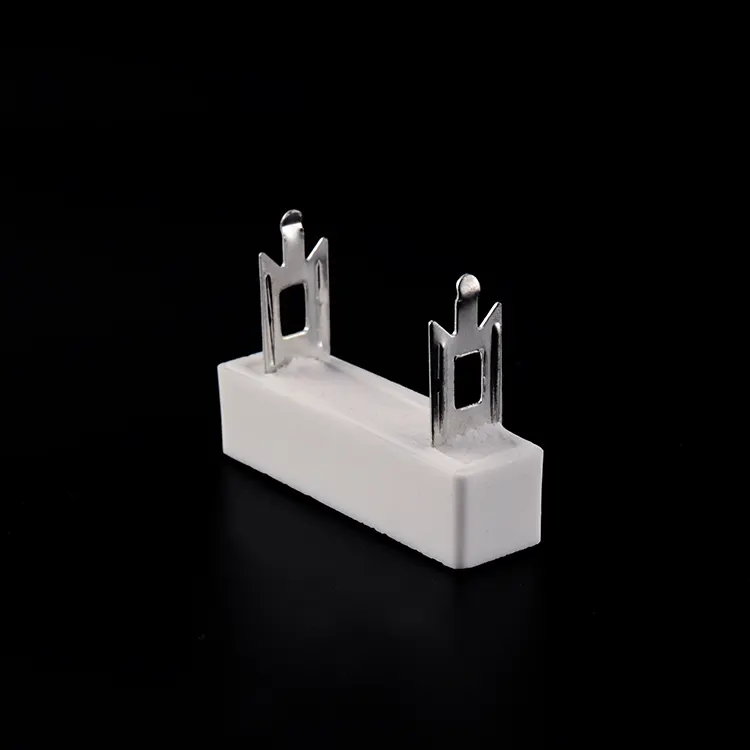

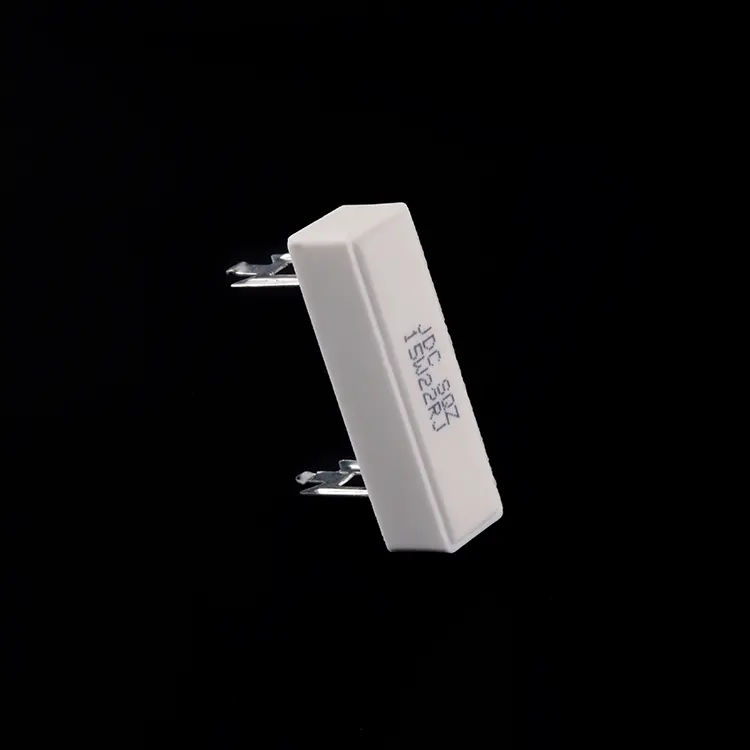

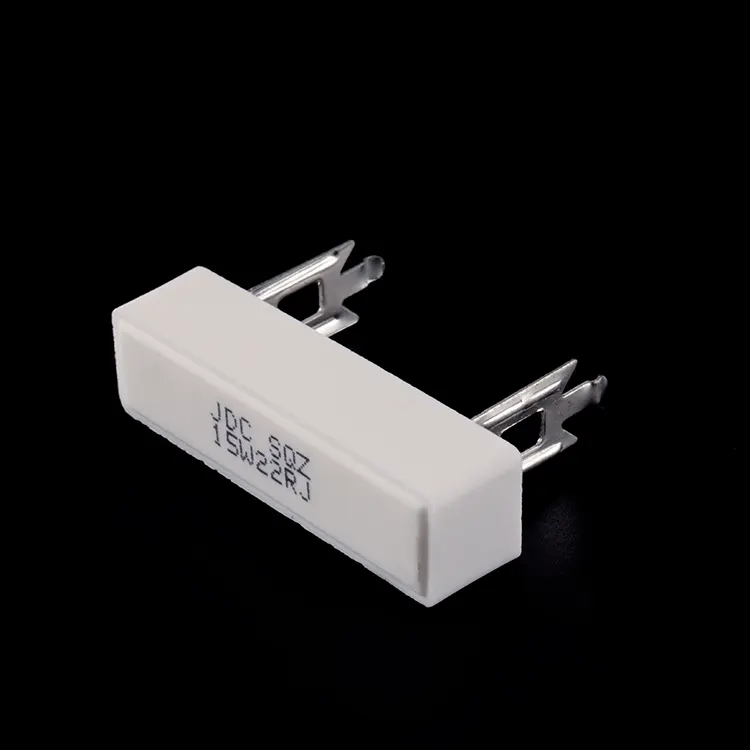

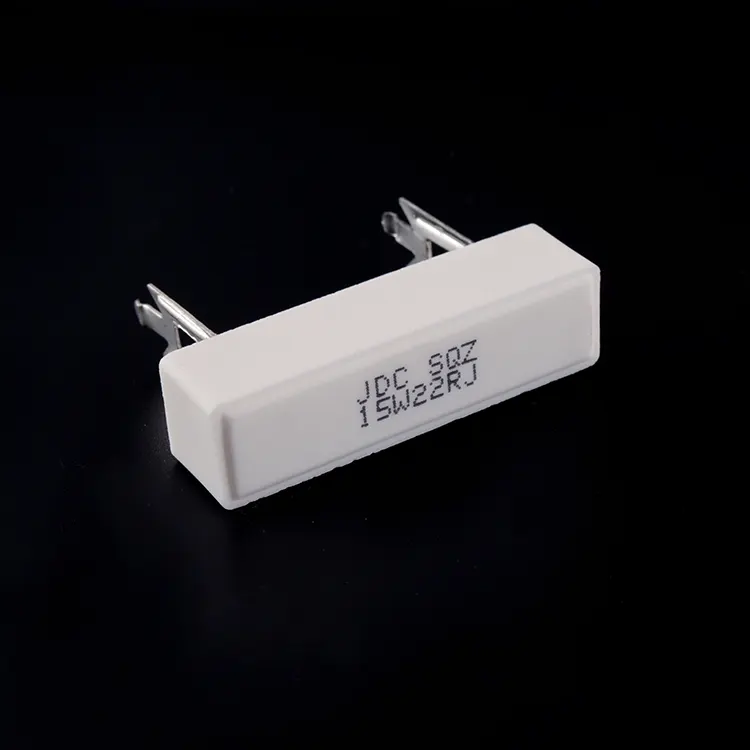

RST Electric의 축형 시멘트 권선 저항기는 표준 축형 리드 구성에서 강력한 전력 처리가 필요한 응용 분야에 대해 오랜 시간 테스트를 거친 고전적인 솔루션을 제공합니다. 방사형 리드 또는 섀시 장착 저항기와 달리 이 스루홀 전력 저항기는 직사각형 세라믹 본체의 양쪽 끝에서 연장되는 리드를 갖추고 있어 PCB에 수평으로 장착하거나 냉각 성능을 높이기 위해 스탠드오프와 함께 사용할 수 있습니다. 이러한 전통적인 축 방향은 PCB 레이아웃을 단순화하고 자동 삽입을 촉진하며 현장 서비스 시나리오에서 쉽게 교체할 수 있도록 해줍니다.

구조적 구조 및 다양한 출력 범위

이 세라믹으로 둘러싸인 저항기의 구조는 열 성능과 기계적 무결성을 강조합니다. 높은 펄스 성능과 낮은 저항값(최저 0.1Ω)을 위한 권선 구조 또는 낮은 노이즈와 높은 저항값(최대 100kΩ)을 위한 금속 필름으로 제공되는 저항 요소는 세라믹 기판에 정밀하게 권선되거나 증착된 다음 무기 실리카 필러로 캡슐화되고 난연성 세라믹 케이스에 보관됩니다. 직사각형 프로파일은 안정적인 배치를 제공하는 반면, 축 리드는 강력한 납땜 연결 유지 기능을 제공합니다. SQZ 시리즈는 소형 전원 공급 장치용 5W부터 산업용 드라이브용 100W까지 넓은 전력 범위를 갖추고 있어 다양한 응용 분야에서 다양한 선택이 가능합니다.

포괄적인 품질 보증 및 제조 전문성

각 장치는 포괄적인 품질 검증을 거칩니다. 납땜성 테스트는 2초 동안 260±5°C에서 90% 이상의 적용 범위를 보장합니다. 절연 내력은 500VAC에서 5초 동안 고장 없이 검증되었습니다. 온도 계수는 ≤ ±250ppm/°C로 유지됩니다. -55°C ~ +200°C의 온도 사이클링을 통해 구조적 무결성을 확인하고, 정격 전압에서 1000시간 동안의 내구성 테스트를 통해 장기적인 신뢰성을 검증했습니다. 10× 정격 전력(권선) 또는 5× 정격 전력(금속 필름)에서의 과부하 테스트를 통해 펄스 성능을 확인합니다. 중국의 신뢰할 수 있는 축형 시멘트 권선 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 엔지니어링 전문 지식과 정밀 제조를 결합하여 대량 생산 및 현장 유지 관리 환경 모두에서 안정적인 성능을 제공하는 구성 요소를 제공합니다.

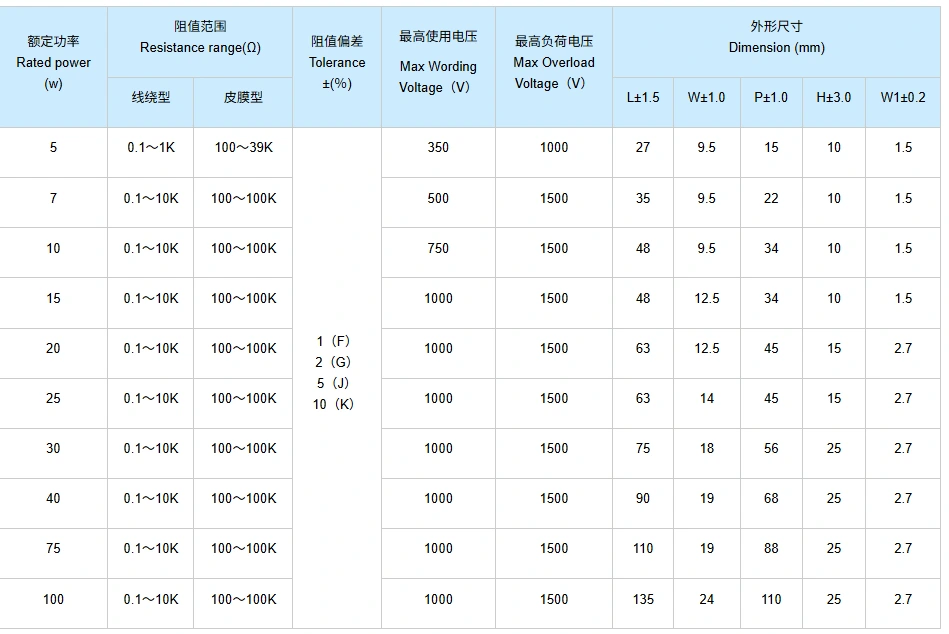

기술 사양

제품 장점

1. 표준 축 리드 구성 – 리드가 직사각형 본체의 양쪽 끝에서 나오므로 관통 구멍 PCB 장착, 스탠드오프 장착 또는 소켓 기반 설치가 가능합니다.

2. 넓은 전력 범위 - 단일 시리즈에서 5W부터 100W까지, 소형 전원 공급 장치부터 산업용 드라이브까지 다양한 애플리케이션을 포괄합니다.

3. 이중 요소 기술 - 높은 펄스 성능(10× 과부하) 및 낮은 저항(0.1Ω)을 위한 권선 옵션; 저잡음 및 고저항(100kΩ)을 위한 금속 필름 옵션.

4. 난연성 세라믹 하우징 – 우수한 방열, 전기 절연 및 기계적 보호를 위해 세라믹 케이스 내에 무기 실리카 필러로 캡슐화되어 있습니다.

5. 고온 작동 – 안전한 사용을 위해 선형 용량 감소로 최대 +200°C 표면 온도까지 연속 작동합니다.

6. 낮은 온도 계수 - ≤ ±250ppm/°C로 전체 작동 온도 범위에서 안정적인 저항 값을 보장합니다.

7. 정밀 공차 – 엄격한 회로 요구 사항이나 비용에 민감한 설계를 충족하기 위해 ±1% ~ ±10% 범위에서 사용할 수 있습니다.

8. 견고한 리드 강도 – 10N 당김 테스트는 안정적인 스루홀 장착 및 솔더 조인트 무결성을 보장합니다.

9. 종합적인 품질 검증 - IEC 60115 표준에 따라 납땜성, 유전 강도 및 내구성을 100% 테스트합니다.

10. 표준화된 패키지 - 전체 전력 등급에 걸쳐 일관된 치수로 인해 PCB 레이아웃 및 재고 관리가 단순화됩니다.

제품 응용

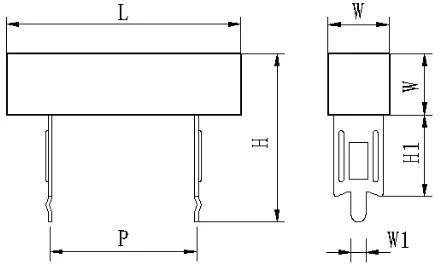

도면 및 치수

포장 및 배송

RST Electric은 모든 축방향 시멘트 권선 저항기의 안전한 배송을 보장합니다.

● 대량 포장: 저항기는 폼 쿠션이 있는 정전기 방지 플라스틱 백에 포장된 다음 납이 휘어지거나 세라믹이 손상되는 것을 방지하기 위해 골판지 상자에 넣습니다.

● 리드 보호: 축 리드는 엔드 캡이나 폼 스트립을 사용하여 직선으로 유지됩니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

모든 장치는 지정된 저항 값과 외관 표준을 충족하는지 확인하기 위해 포장하기 전에 100% 전기 테스트와 육안 검사를 거칩니다.

RST Electric 관련

저항기 분야에서 10년 이상의 경험을 보유한 전문 제조업체인 RST Electric은 축형 시멘트 권선 저항기의 연구 및 생산에 중점을 두고 있습니다. 성숙한 기술 축적으로 업계에서 신뢰할 수 있는 공급업체가 되었습니다. 우리는 와이어 와인딩, 금속 필름 증착, 포장 및 테스트에 이르기까지 전체 프로세스를 독립적으로 완료하는 완전한 독립적 생산 능력을 보유하고 있습니다. 우리는 안정적이고 균일한 제품 품질을 보장하기 위해 모든 단계를 엄격하게 통제합니다.

우리는 전용 축형 리드 세라믹 저항기 생산 라인을 갖춘 ISO 9001 인증 생산 기반을 보유하고 있습니다. 각 저항기는 저항 값, 유전 특성 및 절연과 같은 핵심 지표를 다루는 포괄적인 전기 테스트를 거칩니다. 동시에 제품 신뢰성을 보장하기 위해 온도 사이클링 및 내구성과 같은 관련 테스트를 IEC 60115 표준에 따라 엄격하게 수행합니다.

우리는 중간 단계의 마크업 없이 공장에서 직접 공급하는 모델을 채택합니다. 가격은 투명하고 합리적이므로 고객은 고품질의 제품을 합리적인 가격에 구입할 수 있습니다. 광범위한 업계 경험을 활용하여 전력, 저항값, 공차, TCR 등과 같은 다양한 매개변수를 포괄하는 유연한 사용자 정의 서비스를 제공할 수 있습니다. 또한 고객 요구 사항에 따라 인덕터 없는 코일 권선 및 리드 와이어 형성과 같은 맞춤형 사용자 정의 옵션을 제공할 수 있습니다.

당사의 제품은 전 세계 40개국 이상에서 판매되며 전원 공급 장치, 모터 드라이브, 가전 제품 등 다양한 분야에 서비스를 제공하고 있습니다. 우리는 또한 12개월 보증, 원격 결함 진단, 예비 부품 공급 및 전문 기술 지원을 제공합니다. 우리 전문가 팀은 다양한 고객의 다양한 요구 사항을 완벽하게 충족할 수 있는 제품 통합 지침을 제공할 수 있습니다. 전문성과 신뢰성으로 전 세계 고객들로부터 인정을 받고 있습니다.
