수평 세라믹 저항기

기본 디자인

RST Electric의 수평 세라믹 저항기는 전력 처리, 신뢰성 및 비용 효율성의 균형을 유지하는 고전적이고 매우 다양한 구성 요소 제품군을 나타냅니다. 축형 리드가 있는 직사각형 세라믹 하우징에 들어 있는 이 세라믹 전력 저항기는 인쇄 회로 기판의 스루홀 실장 또는 브래킷을 사용한 섀시 실장용으로 설계되었습니다. 고온 난연성 세라믹으로 만들어진 하우징 소재는 탁월한 열 전도성, 전기 절연 및 기계적 보호 기능을 제공하므로 저항기는 성능 저하 없이 최대 +200°C의 표면 온도에서 지속적으로 작동할 수 있습니다.

내부 요소 기술 및 구조적 특징

내부적으로 SQP 시리즈는 높은 펄스 성능과 낮은 저항값(최저 0.1Ω)이 필요한 애플리케이션을 위한 권선 구조와 더 낮은 잡음과 더 높은 저항값(최대 100kΩ)이 필요한 애플리케이션을 위한 금속 필름 구조라는 두 가지 고유한 요소 기술을 제공합니다. 두 버전 모두 무기 실리카 필러로 캡슐화되어 열 전달 효율과 습기 및 진동에 대한 저항성을 보장합니다. 수평(축) 리드 구성은 PCB 레이아웃과 자동 삽입을 단순화하고, 평평한 직사각형 모양은 안정적인 장착과 쉬운 식별을 위한 명확한 마킹을 제공합니다.

품질 검증 및 제조 전문성

각 장치는 엄격한 품질 검증을 거칩니다. 납땜성 테스트는 2초 동안 260±5°C에서 90% 이상의 적용 범위를 보장합니다. 절연 내력은 500VAC에서 5초 동안 고장 없이 검증되었습니다. 온도 계수는 ±300ppm/°C 이하로 유지됩니다. -55°C ~ +200°C의 온도 사이클링(3사이클)으로 기계적 무결성이 확인되었으며, 정격 전압에서 1000시간 동안의 내구성 테스트를 통해 장기적인 안정성이 보장되었습니다. 5× 또는 10× 정격 전력(소자 유형에 따라 다름)에서의 과부하 테스트를 통해 펄스 성능을 검증합니다. 중국의 신뢰할 수 있는 수평형 세라믹 저항기 제조업체인 RST Electric은 10년 이상의 저항기 엔지니어링 전문 지식과 정밀 제조를 결합하여 현대 전자 장치의 까다로운 요구 사항을 충족하는 구성 요소를 제공합니다.

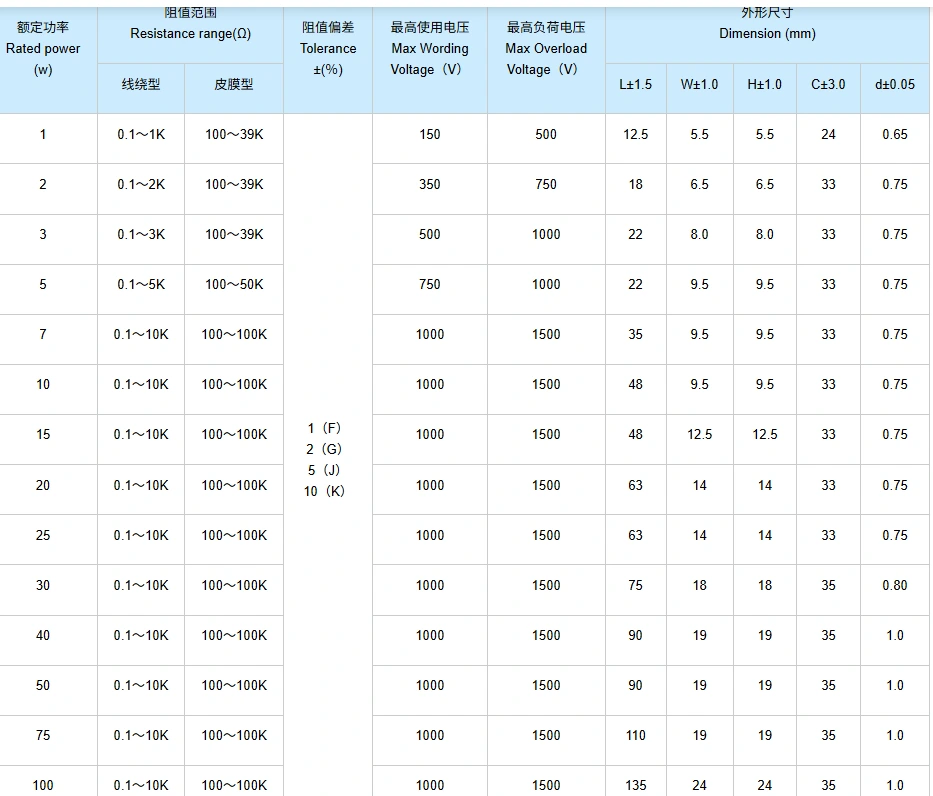

기술 사양

제품특징

1. 넓은 전력 범위 – 단일 시리즈에서 1W부터 100W까지, 소신호 회로부터 고전력 부하까지 다양한 애플리케이션을 포괄합니다.

2. 이중 요소 기술 – 낮은 저항 및 높은 펄스 성능을 위한 권선 옵션; 저소음 및 고저항을 위한 금속 필름 옵션 .

3. 난연성 세라믹 하우징 – 세라믹 케이스 내에 무기 실리카 필러로 캡슐화되어 탁월한 방열, 전기 절연 및 기계적 보호 기능을 제공합니다.

4. 고온 작동 – 안전한 사용을 위해 선형 용량 감소로 최대 +200°C 표면 온도까지 연속 작동합니다.

5. 정밀 공차 – 엄격한 회로 요구 사항이나 비용에 민감한 설계를 충족하기 위해 ±1% ~ ±10% 범위에서 사용할 수 있습니다.

6. 견고한 단자 강도 - 10N 당김 테스트를 통해 안정적인 스루홀 장착 및 솔더 조인트 무결성을 보장합니다.

7.엄격한 품질 검증 – 납땜성, 유전 강도 및 내구성에 대한 100% 테스트를 통해 현장 신뢰성을 보장합니다.

8.낮은 TCR – ≤ ±300ppm/°C는 작동 온도 범위 전체에서 안정적인 저항 값을 보장합니다.

9.뛰어난 내습성 – 96시간 동안 40°C / 95% RH에서 내습열 테스트를 통해 습한 환경에서의 성능을 확인했습니다.

10. 표준화된 폼 팩터 – 전력 정격 전반에 걸쳐 일관된 치수로 인해 PCB 레이아웃과 자동 삽입 장비 설정이 단순화됩니다.

제품 응용

도면 및 치수

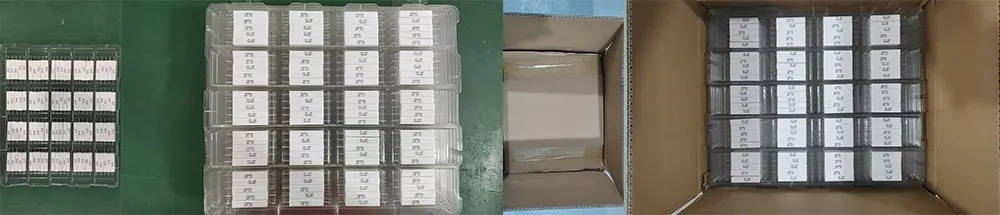

포장 및 배송

RST Electric은 모든 수평 세라믹 저항기의 안전한 배송을 보장합니다.

● 대량 포장: 저항기는 정전기 방지 비닐 봉지에 포장한 다음 납 휘어짐과 세라믹 손상을 방지하기 위해 폼 쿠션이 있는 골판지 상자에 넣습니다.

● 리드 보호: 리드는 직선으로 유지되고 엔드 캡이나 폼 스트립으로 보호됩니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

모든 장치는 지정된 저항 값과 외관 표준을 충족하는지 확인하기 위해 포장하기 전에 100% 전기 테스트와 육안 검사를 거칩니다.
