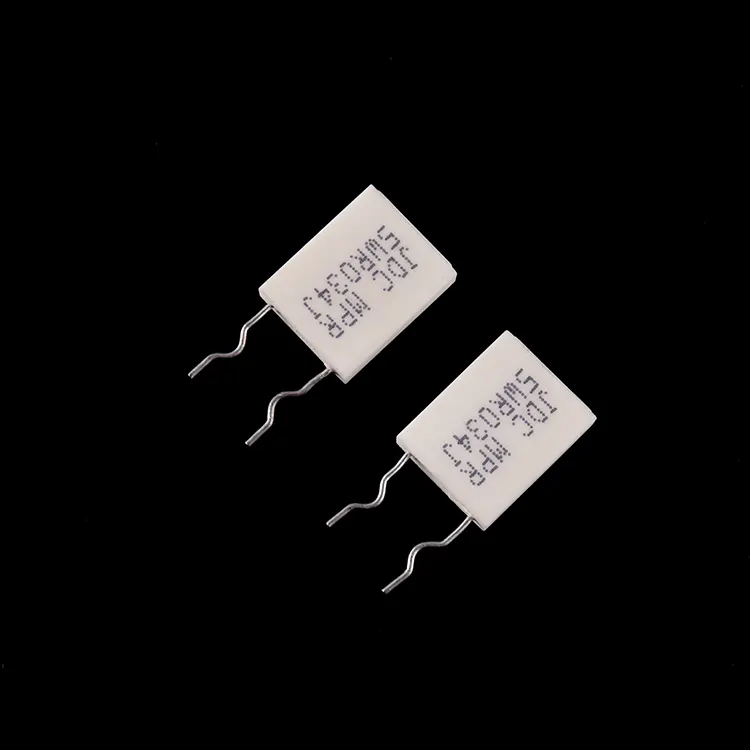

비유도성 금속판 저항기

고주파 회로에는 어떤 장점이 있습니까?

RST Electric의 비유도성 금속판 저항기는 현대 전력 전자 장치의 중요한 요구 사항, 즉 고속 스위칭 회로에서 위상 변이 또는 전압 스파이크를 유발하지 않는 낮은 인덕턴스, 높은 펄스 가능 저항기에 대한 요구 사항을 해결합니다. 코일형 요소로 인해 본질적으로 상당한 인덕턴스를 보유하는 기존 권선형 저항기와 달리 이 저인덕턴스 저항기는 자기장 및 기생 인덕턴스를 최소화하는 평면 금속판 요소를 사용하므로 스너버 회로, 스위칭 전원 공급 장치의 전류 감지 및 고주파 증폭기의 출력 네트워크에 이상적입니다.

안정적인 성능을 갖는 저항기는 어떻게 제조할 수 있나요?

이 금속판 저항기의 구조는 전기적 성능과 기계적 신뢰성을 모두 강조합니다. 저항성 요소는 낮은 온도 계수와 뛰어난 펄스 처리 특성을 위해 선택된 정밀하게 에칭되거나 스탬핑된 금속 합금 플레이트로 구성됩니다. 이 요소는 무기 실리카 필러로 캡슐화되고 난연성 세라믹 케이스에 들어있어 열 전도성, 전기 절연 및 환경 스트레스로부터 보호합니다. MPR 시리즈는 표준 애플리케이션을 위한 단일 요소 장치(2W, 3W, 5W, 10W)와 두 개의 정합 저항기를 단일 패키지에 통합하여 보드 공간을 절약하고 차동 감지 또는 푸시풀 회로에 대한 일관된 열 추적을 보장하는 다중 요소 결합 장치(2+2, 3+3, 5+5, 7+7)의 두 가지 기본 구성을 제공합니다.

산업 표준 준수를 어떻게 보장할 수 있나요?

전기적 성능은 엄격한 테스트를 통해 검증됩니다. 과부하 테스트는 2.5× 정격 전력에서 5초 동안 수행됩니다(평면 구조로 인해 권선보다 낮으며 고에너지 제동이 아닌 정상 상태 감지에 사용하려는 의도를 반영함). 온도 계수는 ±250ppm/°C 이하로 유지되어 작동 조건 전반에 걸쳐 안정적인 판독값을 보장합니다. 정격 전압에서 1000시간 동안의 내구성 테스트를 통해 장기적인 신뢰성이 확인되었습니다. 중국의 신뢰할 수 있는 비유도성 금속판 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 엔지니어링 전문 지식과 정밀 제조를 결합하여 고주파수 및 펄스 전력 애플리케이션에서 정확하고 왜곡이 적은 성능을 제공하는 구성 요소를 제공합니다.

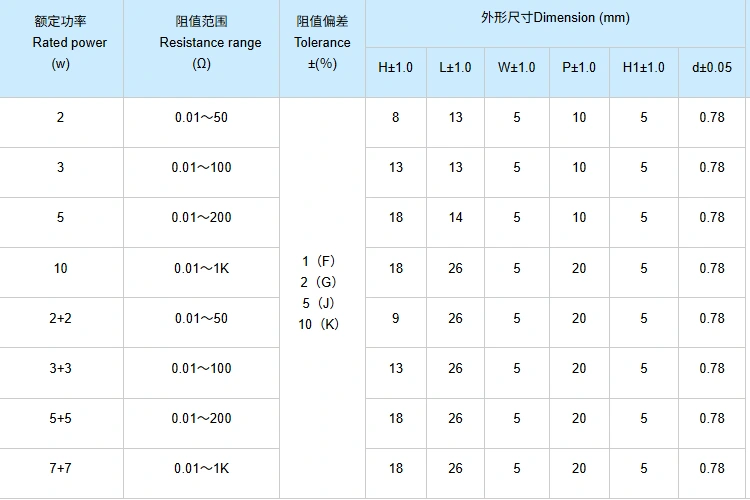

기술 사양

성능 테스트 데이터

제품 장점

1. 비유도 구조 - 평면 금속판 요소는 기생 인덕턴스를 최소화하여 위상 변이 또는 전압 오버슈트 없이 고주파 회로(예: 스위칭 전원 공급 장치, RF 증폭기)에 사용할 수 있습니다.

2. 초저 저항 성능 – 0.01Ω부터 사용 가능하므로 비유도성 금속판 저항기는 고전류 감지, 션트 애플리케이션 및 저저항 전력 분배에 이상적입니다.

3. 낮은 온도 계수 - ≤ ±250ppm/°C는 정확한 전류 측정을 위해 작동 온도 범위 전체에서 안정적인 저항 값을 보장합니다.

4. 난연성 세라믹 하우징 - 우수한 방열 및 전기 절연을 위해 세라믹 케이스 내에 무기 실리카 필러로 캡슐화되어 있습니다.

5.이중 요소 결합 패키지 - 고유한 2+2, 3+3, 5+5 및 7+7 구성은 하나의 하우징에 두 개의 정합 저항기를 제공하여 PCB 공간을 절약하고 차동 감지 또는 푸시풀 회로에 대한 열 추적을 보장합니다.

6. 높은 펄스 성능 – 5초 동안 2.5× 정격 전력을 견딜 수 있도록 설계되었으며 돌입 전류 제한 및 스너버 애플리케이션에 적합합니다.

7. 정밀 공차 – 엄격한 회로 요구 사항을 충족하기 위해 ±1% ~ ±10% 범위에서 사용할 수 있습니다.

8.컴팩트한 패키지 – 로우 프로파일(5mm 높이) 및 작은 설치 공간으로 고밀도 PCB 레이아웃이 가능합니다.

9. 견고한 리드 강도 – 10N 당김 테스트는 안정적인 스루홀 장착 및 솔더 조인트 무결성을 보장합니다.

10. 맞춤형 성형 - 특정 PCB 레이아웃 또는 조립 공정에 맞게 리드 성형 및 맞춤형 치수를 사용할 수 있습니다.

제품 응용

도면 및 치수

포장 및 배송

RST Electric은 모든 비유도성 금속판 저항기의 안전한 배송을 보장합니다.

● 대량 포장: 저항기는 블리스터 상자에 포장한 다음 납이 휘어지거나 세라믹이 손상되는 것을 방지하기 위해 골판지 상자에 넣습니다.

● 리드 보호: 폼 엔드 캡이나 테이프를 사용하여 리드를 직선으로 유지합니다.

● 일치하는 쌍 포장: 결합된 패키지는 일치하지 않는 쌍이 섞이는 것을 방지하기 위해 개별적으로 포장됩니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

모든 장치는 지정된 저항 값과 외관 표준을 충족하는지 확인하기 위해 포장하기 전에 100% 전기 테스트와 육안 검사를 거칩니다.

RST Electric을 선택하는 이유는 무엇인가요?

낮은 인덕턴스와 고주파수 성능이 중요한 경우 RST Electric이 이를 제공합니다.

다이렉트팩토리, 금속판 전문기업

● 당사는 중국에 본사를 두고 10년 이상 무유도 금속판 저항기 생산을 전문으로 하는 인증된 제조업체입니다.

● 요소 스탬핑/에칭, 캡슐화 및 테스트에 대한 완벽한 사내 제어를 통해 일관된 품질을 보장합니다.

● 투명한 비용 구조와 중개인이 없는 모든 MPR 저항기에 대해 공장에서 직접 가격을 책정합니다.

전문 제조 및 품질 보증

● 저인덕턴스 전력 저항기 전용 생산 라인을 갖춘 ISO 9001 인증 시설.

● 모든 장치에서 100% 전기 테스트(저항, 유전체, 절연)가 수행됩니다.

● 온도 순환, 내구성 및 습열을 포함하여 IEC 60115에 따른 샘플 테스트입니다.

● 전류 감지 및 고주파 애플리케이션을 전문으로 하는 숙련된 엔지니어링 팀.

글로벌 경험, 신뢰할 수 있는 공급업체

● 전 세계 전원 공급 장치 제조업체, 모터 드라이브 회사 및 자동차 전자 제품 생산업체에 검증된 공급업체입니다.

● 독일, 미국, 일본, 한국, 브라질, 인도 등 40여 개국에 수출 실적을 보유하고 있습니다.

● 초저 인덕턴스 및 정밀 전류 감지가 필요한 애플리케이션에 대한 심층적인 도메인 전문 지식.

끝없는 맞춤화

● 정격 전력: 단일 2W~10W; 최대 7W+7W의 결합 구성.

● 저항 값: 0.01Ω~1kΩ(특수 값 사용 가능).

● 공차: ±1%, ±2%, ±5%, ±10%(최소 ±0.5%까지 맞춤형 공차 가능).

● TCR: ≤ ±250ppm/°C(정밀도 요구 사항에 따라 더 낮은 TCR 사용 가능).

● 리드 성형: 스트레이트/컷 앤 포밍/스탠드오프/커스텀.

● 결합 패키지: 차동 감지를 위한 일치 쌍입니다.

● 맞춤형 치수: 특수 PCB 레이아웃에 사용 가능합니다.

안정적인 배송 및 평생 지원

● 표준 리드 타임: 표준 등급의 경우 7~10일, 맞춤형 제품의 경우 10-15일.

● 종합 문서: 테스트 보고서, 재료 인증, RoHS/CE 선언.

● 원격 문제 해결 및 예비 부품 배송이 포함된 12개월 보증.

● 전원 공급 장치, 드라이브 및 고주파 회로에 통합하기 위한 기술 지원이 가능합니다.
