수직 세라믹 권선 저항기

디자인 장점

RST Electric의 수직 세라믹 권선 저항기는 제한된 보드 공간 내에서 높은 전력 손실을 제공하는 현대 전자 설계의 일반적인 과제를 해결합니다. 상당한 선형 보드 영역을 소비하는 수평 축 리드 저항기와 달리 이 방사형 저항기는 직사각형 세라믹 본체의 한쪽 끝에서 리드가 빠져나가 수직으로 장착되므로 똑바로 세울 수 있습니다. 이 방향은 동등한 축 리드 구성 요소에 비해 PCB 설치 공간을 50-70% 줄여 조밀하게 포장된 전원 공급 장치, 모터 드라이브 및 가전 제품에 이상적입니다.

건설, 열 관리 및 구성

이 세라믹 케이스형 저항기의 구성은 열 관리와 기계적 견고성을 우선시합니다. 높은 펄스 성능(최저 0.1Ω)을 위한 권선 구성 또는 저잡음 및 고저항(최대 100kΩ)을 위한 금속 필름으로 제공되는 저항성 요소는 무기 실리카 필러로 캡슐화되어 난연성 세라믹 케이스에 들어 있습니다. 수직 방향은 자연스럽게 대류 냉각을 촉진하는 반면, 방사형 리드는 우수한 납땜 접합 강도로 안전한 스루홀 실장을 제공합니다. SQM 시리즈에는 표준 수직 패키지와 두 가지 특수 구성인 WS(와이드 바디 슬림) 및 WB(와이드 바디 확장 리드 간격)가 포함되어 있어 다양한 장착 구멍 패턴 및 전압 간극 요구 사항에 대한 설계 유연성을 제공합니다.

품질 검증 및 제조 전문성

각 장치는 포괄적인 검증을 거칩니다. 납땜성 테스트는 2초 동안 260±5°C에서 90% 이상의 적용 범위를 보장합니다. 절연 내력은 500VAC에서 5초 동안 고장 없이 검증되었습니다. 온도 계수는 ±250ppm/°C 이하로 유지됩니다(표준 수평 등가물보다 우수함). -55°C ~ +200°C의 온도 사이클링을 통해 구조적 무결성을 확인하고, 정격 전압에서 1000시간 동안의 내구성 테스트를 통해 장기적인 신뢰성을 검증했습니다. 10× 정격 전력(권선) 또는 5× 정격 전력(금속 필름)에서의 과부하 테스트를 통해 펄스 성능을 확인합니다. 중국의 신뢰할 수 있는 수직형 세라믹 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 전문 지식과 정밀 제조를 결합하여 성능 저하 없이 보드 공간을 최적화하는 구성 요소를 제공합니다.

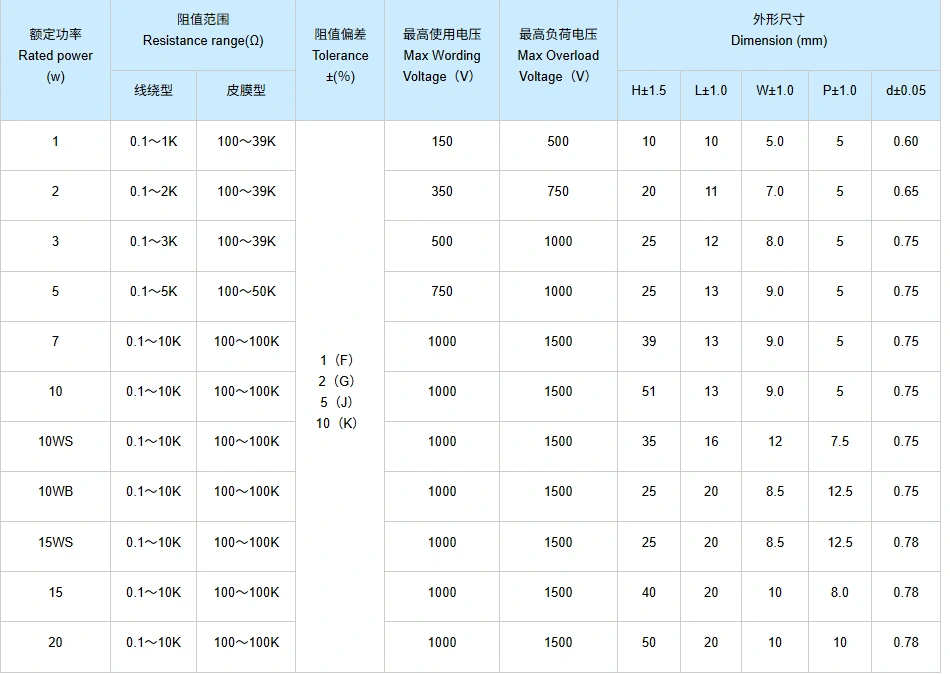

기술 사양

수직 세라믹 권선 저항기의 제품 특징

1. 공간 절약형 수직 방향 – 방사형 리드 설계로 수직 장착이 가능하며 축형 리드 대안에 비해 PCB 설치 공간을 50-70% 줄입니다.

2. 이중 요소 기술 – 낮은 저항(0.1Ω) 및 높은 펄스 성능을 위한 권선 옵션; 저잡음, 고저항(100kΩ)을 위한 금속필름 옵션 .

3. 향상된 온도 계수 – ≤ ±250ppm/°C는 표준 세라믹 저항기에 비해 작동 온도 범위 전반에 걸쳐 더 나은 안정성을 제공합니다.

4. 난연성 세라믹 하우징 - 우수한 방열, 전기 절연 및 기계적 보호를 위해 세라믹 케이스 내에 무기 실리카 필러로 캡슐화되어 있습니다.

5. 다양한 본체 스타일 – 표준 수직(SQM), 와이드 본체 슬림(WS) 및 와이드 본체 확장 리드 간격(WB) 구성으로 설계 유연성을 제공합니다.

6. 고온 작동 – 안전한 사용을 위해 선형 용량 감소로 최대 +200°C 표면 온도까지 연속 작동합니다.

7. 정밀 공차 – 엄격한 회로 요구 사항이나 비용에 민감한 설계를 충족하기 위해 ±1% ~ ±10% 범위에서 사용할 수 있습니다.

8. 견고한 리드 강도 - 10N 당김 테스트를 통해 안정적인 스루홀 장착과 진동 저항을 보장합니다.

9. 표준화된 리드 간격 - 일관된 피치(5mm, 7.5mm, 8mm, 10mm, 12.5mm)는 일반적인 PCB 레이아웃과 자동 삽입 장비를 수용합니다.

제품 응용

도면 및 치수

포장 및 배송

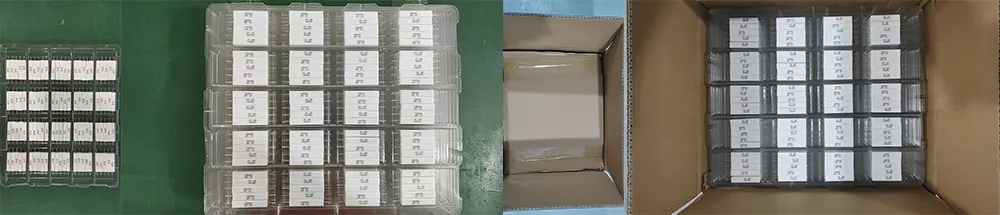

RST Electric은 모든 수직 세라믹 권선 저항기의 안전한 배송을 보장합니다.

● 대량 포장: 저항기는 폼 쿠션이 있는 정전기 방지 플라스틱 백에 포장된 다음 납이 휘어지거나 세라믹이 손상되는 것을 방지하기 위해 골판지 상자에 넣습니다.

● 리드 보호: 방사형 리드는 직선으로 유지되고 폼 엔드 캡으로 보호됩니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

모든 장치는 지정된 저항 값과 외관 표준을 충족하는지 확인하기 위해 포장하기 전에 100% 전기 테스트와 육안 검사를 거칩니다.

우리에 관해서

RST Electric은 수직 세라믹 권선 저항기 생산을 전문으로 하는 중국의 법적 인증을 받은 제조업체입니다. 우리는 현대 전자 설계에서 제한된 PCB 공간의 핵심 문제점을 해결하는 데 중점을 두고 있으며 글로벌 고객에게 고성능 및 공간 절약형 저항 솔루션을 제공하기 위해 최선을 다하고 있습니다. 우리는 업계의 전문 수직 저항 제조업체입니다.

전체 생산 과정에서 우리는 전체 프로세스 자체 제어를 달성합니다. 권선된 부품의 와인딩, 금속 필름 증착, 포장 및 최종 검사까지 모두 당사 내부 팀에서 완료합니다. 이러한 전 과정 자체 관리 모델은 제품 품질의 안정성을 보장하고 개별 단계의 아웃소싱으로 인해 발생하는 품질 불균형을 제거합니다. 우리는 투명한 비용 구조와 중간 링크가 없는 공장 직접 공급 모델을 고수하여 고객이 신뢰할 수 있는 품질 보증을 누리면서 보다 유리한 가격에 고품질 저항기를 구입할 수 있도록 합니다.

우리의 생산 기지는 ISO 9001 인증을 획득했으며 방사형 리드 세라믹 저항기 전용 생산 라인을 갖추고 있습니다. 생산 공정은 표준화되고 엄격하게 통제됩니다. 각 수직 세라믹 권선 저항기는 저항 값, 유전 강도 및 절연 성능과 같은 핵심 지표를 다루는 100% 전기 테스트를 거칩니다. 또한 IEC 60115 표준에 따라 온도 사이클링, 내구성, 습도 테스트 등 샘플 테스트를 실시하여 안정적인 제품 작동을 보장합니다. 당사의 엔지니어링 팀은 경험이 풍부하고 공간이 제한된 시나리오에서 전력 저항기 애플리케이션에 중점을 두고 고객에게 전문적인 기술 지원을 제공합니다.

안정적인 제품 품질과 전문적인 서비스를 통해 우리는 글로벌 전력 장비 제조업체, 가전 OEM 및 산업 제어 기업의 신뢰를 받는 공급업체가 되었습니다. 당사의 제품은 독일, 미국, 일본, 한국, 브라질, 인도를 포함한 40개 이상의 국가로 수출됩니다. "작은 PCB 공간에서 큰 전력 용량"이라는 응용 분야에서 당사는 풍부한 산업 경험을 보유하고 있으며 포괄적인 맞춤 서비스와 안정적인 배송 지원을 제공할 수 있습니다. 우리는 12개월 보증과 전문적인 애프터 서비스를 제공하며 글로벌 고객을 위한 장기적인 가치 창출에 최선을 다하고 있습니다.
