방사형 시멘트 저항기

소형 고전력 애플리케이션에서 방사형 시멘트 저항기가 돋보이는 이유는 무엇입니까?

RST Electric의 방사형 시멘트 저항기는 PCB 장착 전력 저항기와 대형 섀시 장착 장치 사이의 간격을 메워 제한된 공간에서 높은 전력 손실이 필요한 애플리케이션을 위한 콤팩트하면서도 열 효율적인 솔루션을 제공합니다. 냉각을 위해 PCB 트레이스와 주변 공기에만 의존하는 표준 축형 또는 방사형 저항기와 달리, 이 섀시 마운트 저항기는 방열판이나 금속 장비 섀시에 직접 부착할 수 있는 견고한 금속 브래킷을 통합하여 열 전달을 크게 개선하고 지속적인 고전력 작동을 가능하게 합니다.

열적 및 기계적 신뢰성을 위해 고전력 시멘트 저항기는 어떻게 제작됩니까?

이 고출력 시멘트 저항기의 구조는 열 전도성과 기계적 안정성을 우선시합니다. 저저항, 고펄스 애플리케이션(최저 0.1Ω)을 위한 권선형 구성 또는 저잡음, 고저항 요구사항(최대 100kΩ)을 위한 금속 필름으로 제공되는 저항성 소자는 무기 실리카 필러로 캡슐화되고 난연성 세라믹 케이스에 보관됩니다. 독특한 SQHG 디자인은 전기 연결을 위한 방사형 리드와 나사 또는 볼트 고정을 위한 사전 드릴 구멍(일반적으로 직경 4.0mm)이 있는 통합 장착 브래킷을 모두 갖추고 있습니다. 이 이중 연결 방법은 진동이 심한 환경에서도 전기적 무결성과 기계적 보안을 모두 보장합니다. 패키지 방향은 수평이며 저항기의 장축이 장착 표면과 평행하여 높이 프로필을 최소화하는 동시에 열 전달을 위한 접촉 면적을 최대화합니다.

산업 환경에서 저항기의 내구성을 확인하는 엄격한 테스트는 무엇입니까?

각 장치는 엄격한 품질 검증을 거칩니다. 납땜성 테스트는 2초 동안 260±5°C에서 90% 이상의 적용 범위를 보장합니다. 절연 내력은 500VAC에서 5초 동안 고장 없이 검증되었습니다. 온도 계수는 ≤ ±250ppm/°C로 유지됩니다. -55°C ~ +200°C의 온도 사이클링을 통해 구조적 무결성을 확인하고, 정격 전압에서 1000시간 동안의 내구성 테스트를 통해 장기적인 신뢰성을 검증했습니다. 10× 정격 전력(권선) 또는 5× 정격 전력(금속 필름)에서의 과부하 테스트를 통해 펄스 성능을 확인합니다. 중국의 신뢰받는 방사형 시멘트 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 전문 지식과 정밀 제조를 결합하여 산업 및 상업용 장비에 강력한 열 관리를 제공하는 구성 요소를 제공합니다.

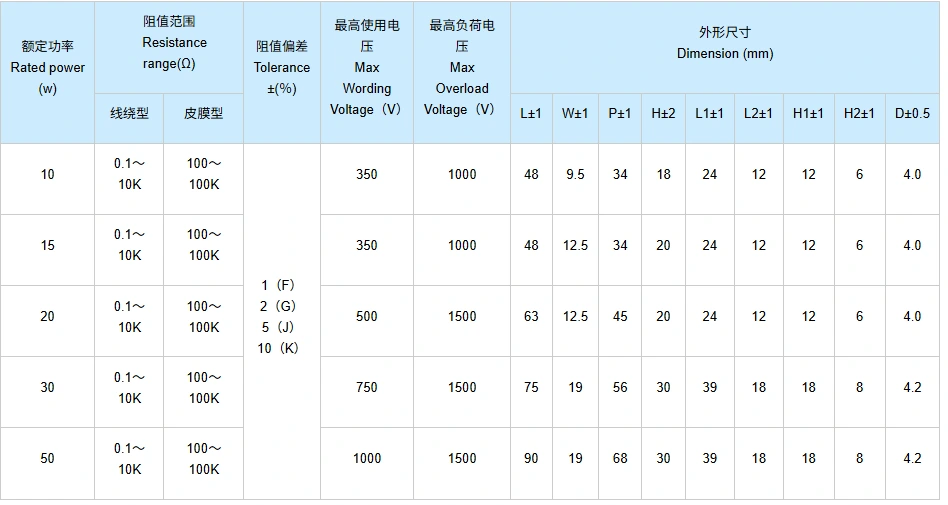

기술 사양

이 제품의 장점은 무엇입니까?

1. 통합형 마운팅 브래킷 - 미리 뚫은 구멍(4.0~4.2mm)이 있는 내장 금속 브래킷을 사용하면 섀시나 방열판에 안전하게 부착하여 열 전달을 극대화할 수 있습니다.

2. 높은 전력 밀도 - 컴팩트한 직사각형 패키지로 최대 50W를 제공하며, 보드 공간은 제한되어 있지만 전력 소모 요구 사항이 높은 애플리케이션에 이상적입니다.

3. 이중 전기 및 기계적 종단 - 방사형 리드는 납땜 연결을 제공하고 브래킷은 기계적 지원을 제공하여 PCB 납땜 접합의 응력을 줄입니다.

4. 향상된 온도 계수 - ≤ ±250ppm/°C로 전체 작동 온도 범위에서 안정적인 저항 값을 보장합니다.

5. 난연성 세라믹 하우징 - 우수한 방열, 전기 절연 및 기계적 보호를 위해 세라믹 케이스 내에 무기 실리카 필러로 캡슐화되어 있습니다.

6. 넓은 저항 범위 – 고전류 감지를 위해 0.1Ω까지 감소된 권선 버전; 전압 분할을 위한 최대 100kΩ의 금속 필름 버전.

7. 고온 작동 - 선형 감소로 최대 +200°C 케이스 온도까지 연속 작동합니다.

8. 정밀 공차 – 엄격한 회로 요구 사항이나 비용에 민감한 설계를 충족하기 위해 ±1% ~ ±10% 범위에서 사용할 수 있습니다.

9. 견고한 구조 – 성능 저하 없이 진동(50m/s²)과 온도 사이클링(-55°C ~ +200°C)을 견딥니다.

10. 종합적인 품질 검증 - IEC 60115 표준에 따라 납땜성, 유전 강도 및 내구성을 100% 테스트합니다.

제품 응용

도면 및 치수

포장 및 배송

RST Electric은 모든 방사형 시멘트 저항기의 안전한 배송을 보장합니다.

우리는 각 세라믹 저항기의 운송 안전을 매우 중요하게 생각합니다. 배송 전, 주문 규모에 따라 맞춤형 포장 솔루션을 제공하여 프로세스 전반에 걸쳐 제품의 무결성을 보장합니다.

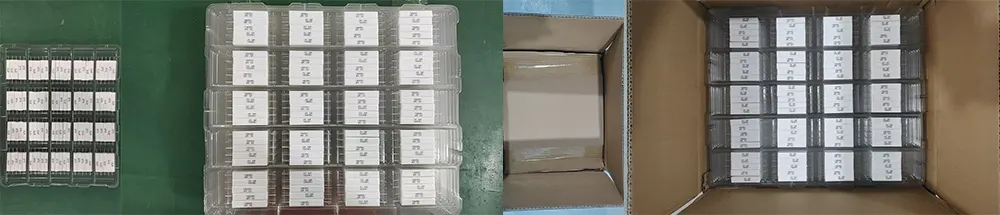

일반 주문의 경우 독립 포장 공정이 채택됩니다. 먼저 각 저항기를 정전기 절연 필름으로 완전히 덮은 다음 독립 상자에 넣어 세라믹 본체와 지지 구조를 적절하게 보호합니다. 대규모 구매의 경우 골판지를 전체 상자 포장에 사용하고 내부에 폼 파티션을 사용하여 핀 휘어짐을 효과적으로 방지하고 변형을 지원하여 설치 정확성을 보장합니다.

핀, 지지대 등 주요 부품의 경우, 운송 중에 직선을 유지하고 후속 설치에 영향을 미치지 않도록 보강용 폼 패드를 추가로 채울 것입니다. 각 상품 배송에는 포장 목록과 검사 인증서가 함께 제공되므로 고객이 신속하게 인수하고 보관할 수 있습니다.

배송 방법은 유연하며 구매 규모에 맞게 조정할 수 있습니다. 소규모 배치는 DHL/FedEx/UPS와 같은 국제 특급 배송 서비스를 선택할 수 있습니다. 중간 크기 배치는 항공 운송에 적합합니다. 대규모 주문은 비용과 적시성의 균형을 유지하면서 해상으로 운송됩니다.

모든 세라믹 저항기를 포장하기 전에 저항값과 같은 핵심 지표가 정확하게 충족되는지 확인하기 위해 100% 전기 테스트 및 외관 검사를 수행하며, 제품 외관은 맞춤형 표준을 준수하도록 엄격하게 제어되어 배송된 제품이 사용 및 규정 준수 요구 사항을 완전히 충족하는지 확인합니다.
