개방형 전류 감지 저항기

야외 디자인 및 열적 이점

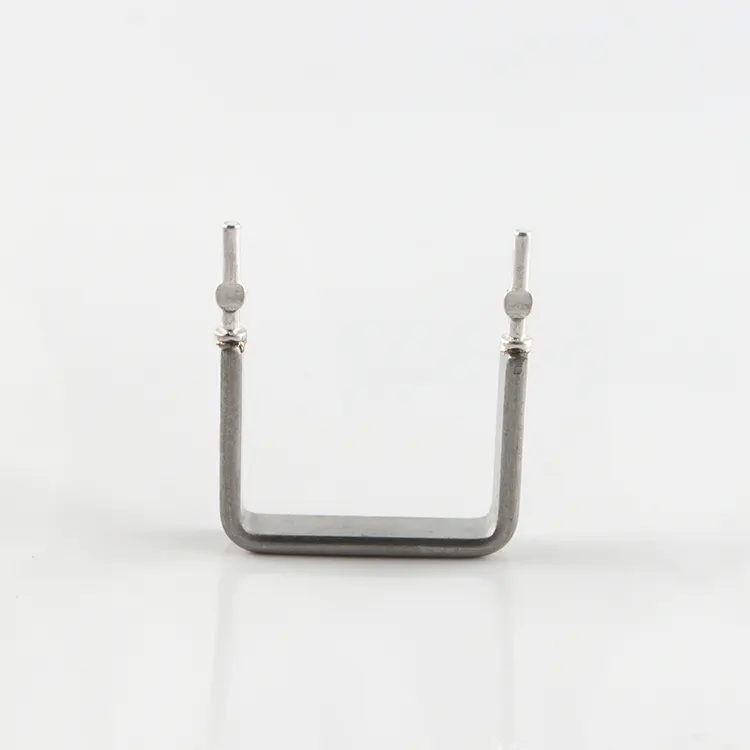

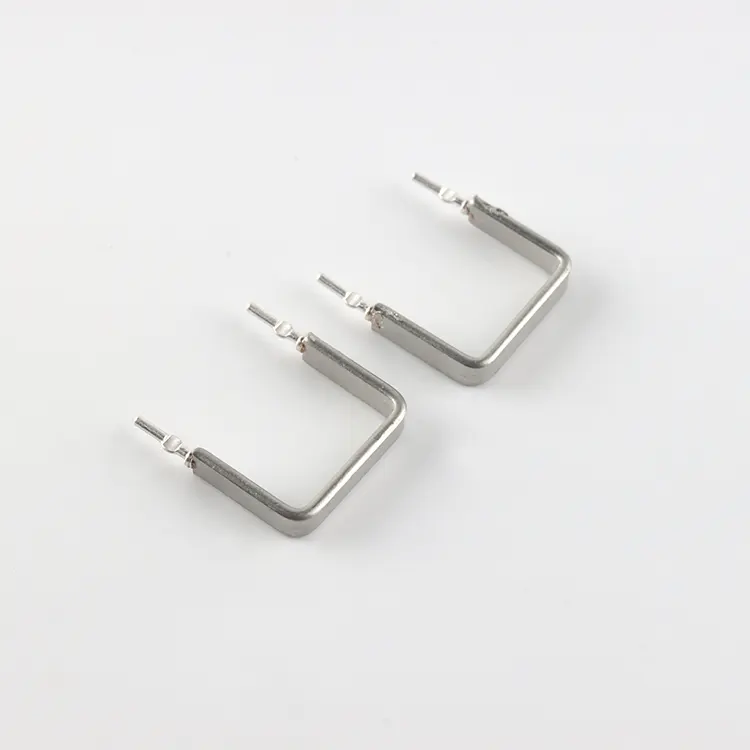

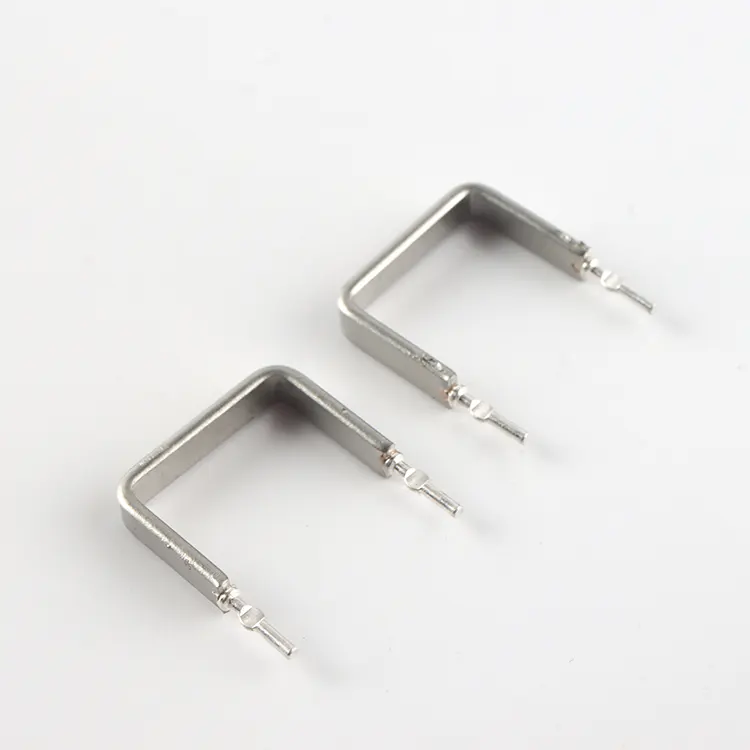

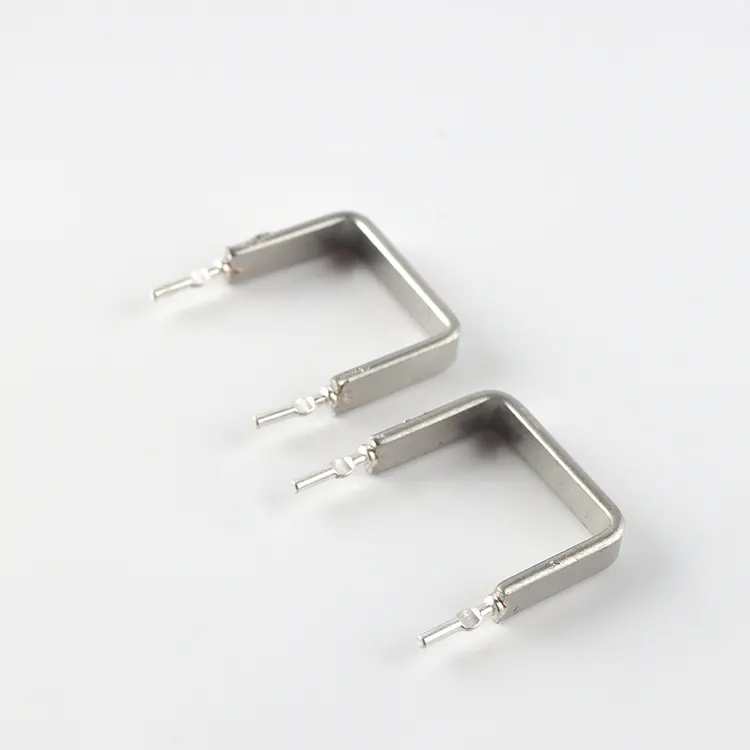

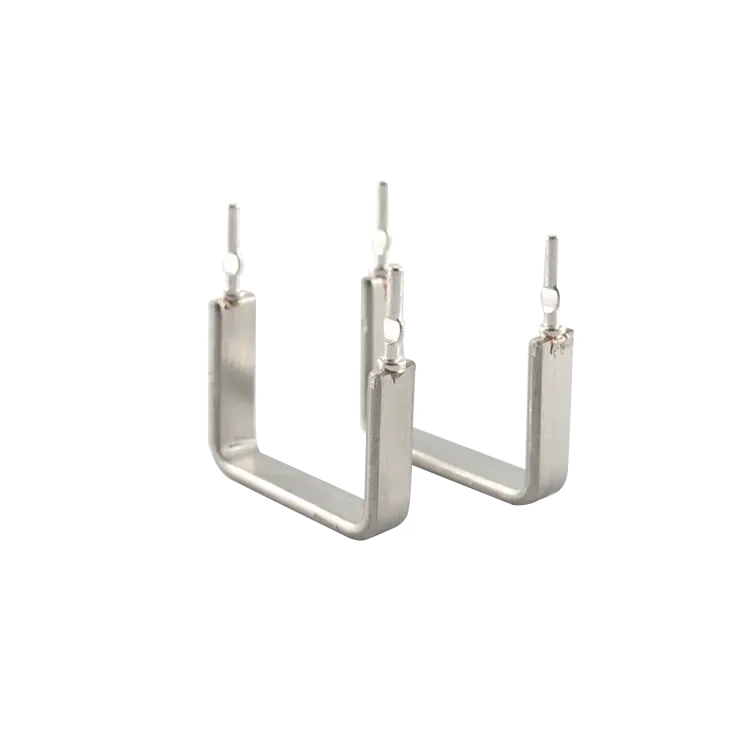

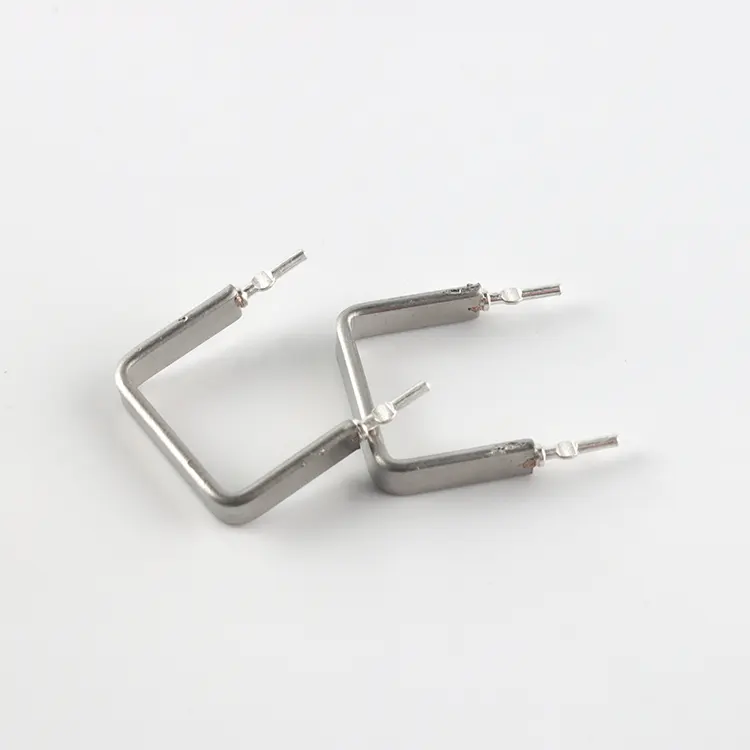

RST Electric의 개방형 공기 전류 감지 저항기는 소형 전자 조립품의 고전류를 정확하게 측정해야 하는 엔지니어를 위한 전문 솔루션을 제공합니다. 열을 PCB로 직접 방출하는 기존 표면 실장 션트와 달리 이 개방형 공기 저항기는 회로 기판 위에 금속 합금 감지 요소를 배치하는 수직 방사형 리드 구성을 사용합니다. 이 독특한 구조는 구성 요소 아래에 공극을 만들어 자연 대류가 열을 전달하도록 하고 근처 트레이스와 구성 요소의 열 응력을 크게 줄여줍니다. 이는 조밀하게 포장된 전력 스테이지에서 중요한 이점입니다.

핵심구축 및 성과

이 저옴 저항기의 핵심은 안정적인 온도 계수(40ppm/°C)와 온도 변화에 대한 정확도를 유지하는 능력을 위해 선택된 정밀 금속 합금 요소(콘스탄탄 또는 니크롬)입니다. 이 요소는 개방형 루프로 형성되며 전기 연결 역할도 하는 견고한 주석 도금 구리 리드로 지지됩니다. 이 설계는 기생 인덕턴스를 최소화하므로 OAR 시리즈는 기존 권선 저항기가 허용할 수 없는 위상 변이를 발생시키는 고주파수 스위칭 회로에 특히 적합합니다. 전체 어셈블리는 무연이며 RoHS를 준수하며 엄격한 안전 요구 사항을 충족하는 방폭 구조로 되어 있습니다.

OAR 시리즈 사양 및 제조 전문성

OAR 시리즈의 저항 범위는 5mΩ ~ 100mΩ이며, 수 암페어에서 수십 암페어의 전류에 비례하는 낮은 수준의 전압 강하를 생성하는 데 이상적입니다. ±1%, ±2%, ±5%의 표준 공차는 정밀 계측 및 범용 애플리케이션을 모두 수용합니다. 1W, 3W, 5W 전력 등급은 CPU 코어 전력 모니터링부터 배터리 방전 감지까지 광범위한 용도를 포괄합니다. 중국에서 신뢰할 수 있는 개방형 전류 감지 저항기 제조업체인 RST Electric은 10년 이상의 정밀 저항기 엔지니어링과 엄격한 품질 관리를 결합하여 까다로운 전력 전자 장치에 정확하고 안정적인 전류 피드백을 제공하는 구성 요소를 제공합니다.

기술 사양

제품특징

당사의 개방형 전류 감지 저항기는 정밀한 전류 감지 시나리오를 위해 특별히 설계되었으며 전력 전자 분야의 엄격한 요구 사항을 완벽하게 충족합니다.

개방형 수직 구조 설계를 채택하여 저항 요소를 PCB 회로 기판 위로 올려 하단 에어 갭을 형성합니다. 이를 통해 자연 대류를 통해 열이 빠르게 방출되어 인접한 회로와 민감한 구성 요소의 열 응력을 효과적으로 줄일 수 있습니다. 이 설계는 특히 조밀하게 포장된 전원 모듈에 유리하여 전반적인 안정성을 크게 향상시킵니다.

제품의 저항값은 5mΩ ~ 100mΩ의 초저 범위를 포괄하므로 전력 손실 및 전압 강하를 줄이면서 대전류 측정이 가능합니다. 40ppm/°C의 저온 계수를 갖추고 있어 온도 변화 환경에서 저항 안정성을 유지하고 전류 감지의 정확성을 보장하여 동적 작업 시나리오에 적합합니다.

이 제품은 개방 루프 비권선 구조를 갖추고 있어 기생 인덕턴스를 최소화하고 고주파 스위칭 회로에 적응하여 위상 변이를 방지합니다. 핵심 구성 요소는 구리-니켈(CuNi) 및 니켈-크롬(NiCr)과 같은 정밀 합금으로 만들어졌으며 완전 용접 구조와 결합되어 진동 및 열 응력을 견딜 수 있는 강력한 기계적 및 전기적 연결을 보장하고 긴 서비스 수명을 보장합니다.

또한 이 제품은 크기가 콤팩트하며 수평 축 또는 대형 SMD 션트 저항기에 비해 PCB 보드 공간을 크게 절약하는 수직 레이아웃으로 조밀한 레이아웃 요구 사항을 충족합니다. 방사형 리드는 웨이브 솔더링 및 수동 조립과 호환되는 표준 PCB 구멍 직경에 적응할 수 있으며 자동화 생산과 수동 작업 요구 사항의 균형을 유지하는 동시에 RoHS 표준을 준수하고 내화 구조를 갖추고 산업 및 소비자 전자 제품의 안전 및 환경 보호 요구 사항을 충족하며 허용 오차가 ±0.5%로 낮아 고정밀 감지 시나리오에 적합합니다.

제품 응용

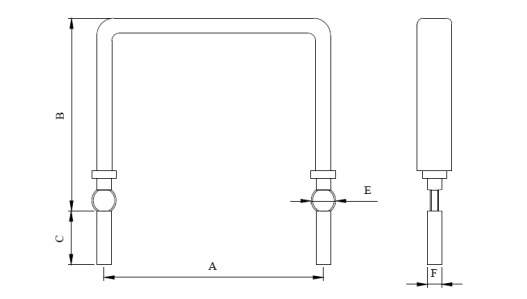

도면 및 치수

포장 및 배송

RST Electric은 각 개방형 전류 감지 저항기의 운송 안전을 매우 중요하게 생각합니다. 제품이 고객에게 그대로 전달되고 구매 경험을 보장할 수 있도록 포괄적인 포장 및 배송 계획을 수립했습니다.

배치 포장의 경우, 각 저항기를 폼 패딩이 있는 충격 방지 백에 넣은 후 골판지 상자에 넣습니다. 이는 리드가 구부러지거나 구성 요소가 변형되는 것을 효과적으로 방지하여 운송 중 충돌로 인한 손상을 방지합니다. 리드 부품의 경우 폼 엔드 캡이나 플라스틱 리드 위치 지정 패드를 사용하여 고정하므로 리드가 직선으로 유지되고 후속 설치 및 사용에 영향을 미치지 않습니다.

각 배송마다 포장 목록과 검사 인증서를 상품과 함께 첨부하여 고객의 승인과 검증을 촉진하고 규정 준수 검토 요구 사항을 충족합니다. 배송 방법은 다양한 구매 수량에 맞게 유연하게 조정됩니다. 소량 주문은 DHL, FedEx, UPS와 같은 국제 특송 서비스를 통해 빠른 배송으로 발송됩니다. 항공 운송을 위해 중간 배치 주문을 선택하고 배송 시간과 비용의 균형을 맞춥니다. 대량 배치 주문은 해상 운송으로 발송되어 운송 비용을 절감하고 고객의 배송 시간 요구 사항을 완벽하게 충족합니다.

모든 제품을 포장하기 전 저항값과 허용오차 검출에 중점을 두고 100% 전기 테스트를 실시하고, 외관도 육안 검사를 실시해 각 제품이 정해진 성능 기준을 충족하는지, 규격에 미달하는 제품이 생산되지 않는지 확인합니다.

우리 회사의 핵심 강점

중국에서 법적으로 인증된 제조업체인 RST Electric은 10년 넘게 개방형 전류 감지 저항기 생산에 전념해 왔습니다. 전문분야에 집중함으로써 전문적인 역량을 입증하며 글로벌 고객에게 신뢰받는 선택이 되었습니다.

RST Electric은 전체 프로세스 자율 제어를 달성합니다. 금속 합금의 재료 선택, 부품 성형, 용접부터 최종 제품 검사까지 모든 작업을 내부 팀이 독립적으로 완료합니다. 각 단계는 안정적이고 균일한 제품 품질을 보장하기 위해 엄격하게 제어됩니다. 우리는 공장 직접 공급 모델을 고수하며 원가 구조가 투명하고 중간 링크에서 추가 가격 인상이 없습니다. 이를 통해 고객은 보다 합리적인 가격으로 고품질 OAR 시리즈 저항기를 구입할 수 있습니다.

RST Electric은 ISO 9001 인증 생산 기반을 보유하고 있으며 저옴 정밀 저항기 전용 생산 라인을 갖추고 있습니다. 각 제품은 100% 전기적 테스트를 거쳤으며, 내부 열 성능 및 신뢰성 테스트도 진행해 개방형 냉각의 효율성을 검증했다. 숙련된 엔지니어링 팀은 전력 전자 분야의 전류 감지 솔루션에 중점을 두고 고객 요구 사항을 정확하게 충족할 수 있습니다.

RST Electric의 제품은 독일, 미국, 일본, 한국, 브라질을 포함한 40개 이상의 국가로 수출됩니다. 글로벌 전력 제조업체, 자동차 전자 기업 및 산업용 드라이브 제조업체를 위한 신뢰할 수 있는 공급업체입니다. 초저저항, 고정밀 전류 검출 분야에서 풍부한 경험을 축적해 왔습니다.

RST Electric은 완전한 맞춤화를 제공합니다. 전력, 저항 값, 공차, 재료, 와이어 형성 및 와이어 코팅은 모두 고객 요구 사항에 따라 맞춤화될 수 있습니다. 동시에 영업일 기준 10~25일의 유연한 배송 기간, 완전한 기술 문서, 12개월 보증, 원격 결함 진단 및 기술 지원을 제공합니다. 이는 고객 조달 및 제품 통합의 전체 프로세스를 보장합니다.
