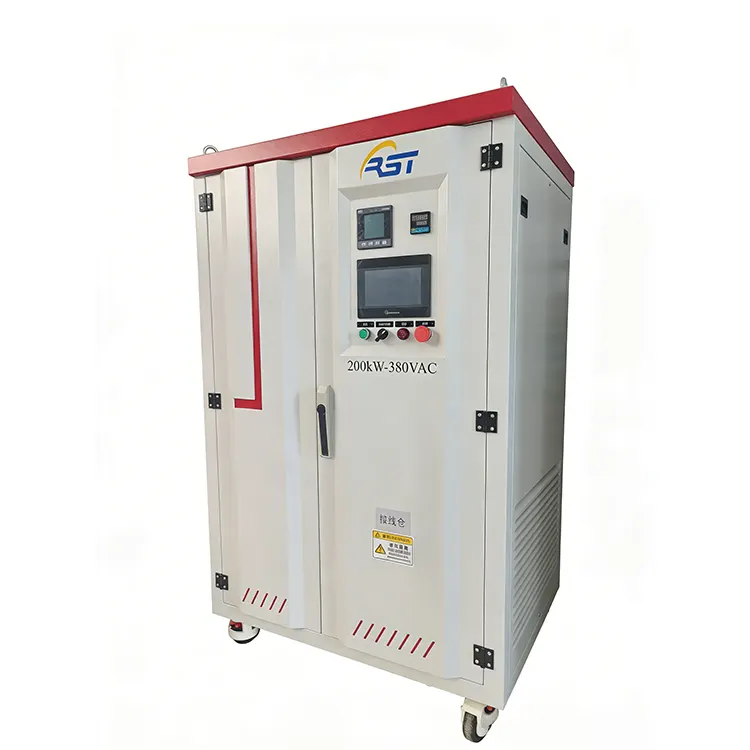

200kw 저항 부하 은행

RST Electric은 정확한 AC 전원 시스템 검증을 위해 설계된 작고 강력한 200kw 저항성 부하 은행을 선보입니다. 안정적인 전력 인프라에 대한 전 세계적인 수요가 증가함에 따라 발전기 세트 시운전, UPS 시스템 검증, 산업용 전원 공급 장치 평가 등 중간 규모 테스트에는 일관된 고해상도 저항 부하가 필요합니다. 이 200kW AC 저항성 부하 은행은 빠른 부하 응답(최소 단계: 1kW), 포괄적인 안전 보호(짧은 기간)를 제공합니다. 회로, 과전압, 과열) 및 이중 제어 모드(로컬 HMI + 원격 PC/Modbus). 견고한 섀시와 강제 공기 냉각 시스템으로 구축되어 데이터 센터, 태양열 발전소 및 산업 플랜트의 연속 작업 애플리케이션에서 안정적인 성능을 보장합니다. IP 등급 인클로저, 고급 측정 옵션 또는 맞춤형 제어 소프트웨어를 포함한 맞춤형 구성을 원하시면 지금 RST Electric에 문의하세요.

문의 보내기

제품 설명

RST Electric의 200kW AC 저항 부하 은행은 중간 규모 전력 검증 작업에 맞춰진 다목적 테스트 솔루션입니다. 50/60Hz의 400V AC 시스템에 적합한 이 200kw 저항성 부하 은행은 최소 1kW 단계의 단계별 부하 제어 기능을 갖추고 있어 디젤/가스 발전기, UPS 시스템 및 태양광 인버터의 실제 전기 부하를 정밀하게 시뮬레이션할 수 있습니다. 모듈형 설계로 유지 관리가 단순화되고 최고 브랜드 구성 요소(Schneider 접촉기, 산업용 등급 PLC)의 통합으로 장기적인 신뢰성이 보장됩니다.

이 장치에는 전압, 전류, 전력 및 주파수를 실시간으로 클래스 0.5로 정확하게 표시하기 위한 CET PMC 시리즈 다기능 미터가 포함되어 있습니다. PC 소프트웨어 또는 Modbus-RTU(RS485)를 통한 선택적 원격 제어가 가능하며 자동화된 테스트 환경에 원활하게 적응합니다. 데이터 센터, 태양열 발전소 또는 산업 플랜트에 배포되는 이 로드 뱅크는 중요한 전력 테스트에 필요한 정확성과 내구성을 제공합니다.

기술 사양

매개변수	사양
모델	RST-200kW-400V
부하 유형	저항성(순수 저항성, 역률 = 1.0)
정격전압	AC 400V / 415V / 440V (맞춤형)
빈도	50Hz / 60Hz (자동 감지)
단계 수	3상 4선(3P4W) + 접지(맞춤형)
정격 출력	200kW @ PF 1.0
제어전원(보조)	AC 400V(3P4W) 또는 외부 220V 단상(사용자 선택 가능)
로드 단계 해상도	최소 1kW 단계 구성: 1kW + 2kW×2 + 5kW + 10kW×2 + 20kW + 50kW×3 로드 단계 구성은 요청 시 완전히 사용자 정의할 수 있습니다.
보호 기능	단락 보호, 과전류 보호, 과전압 보호, 팬 고장 보호(풍량 연동), 과열 보호(자동 부하 차단 + 경보), 비상 정지.
측정 매개변수	3상 전압, 전류, 유효전력(kW), 무효전력(kVAR), 피상전력(kVA), 역률, 주파수를 실시간으로 표시합니다.
디스플레이 정확도	클래스 0.5(IEC 표준)
로딩 정확도	±3%(전체) / ±5%(단계당)
냉각방식	강제 공기 냉각(하단 흡입/상단 배기 또는 수평). 부하 접촉기와 연동하여 자동 팬 시작/정지.
섀시 구성	맞춤형 판금, 정전기 플라스틱 스프레이를 사용한 냉간 압연 강판.
IP 보호 수준	표준: IP20(실내) 옵션: IP23(방적) / IP54(실외 내후성)
이동방식	상단 리프팅 러그 + 하단 지게차 채널 + 견고한 캐스터 휠(옵션).
듀티 사이클	지속적인 운영 (24/7)
소음 수준	≤ 75dB @ 3미터 거리
치수(W×D×H)	950mm × 1150mm × 1650mm(맞춤형)
무게	대략. 350kg (옵션에 따라 다름)
색상	RAL 7035(회색) / 맞춤형
미터 브랜드	CET(China Electric Tech) PMC 시리즈 또는 이와 동등한 고급 브랜드.
주요 구성품	접촉기: 신아이더/ABB; PLC: 시멘스/델타; 저항기: Ni-Cr 합금(자체 개발).
의사소통	RS485 + Modbus-RTU(표준). 이더넷/TCP/IP(옵션).
배송 목록	AC 로드 뱅크 ×1, 테스트 보고서 ×1, 사용 설명서(영어) ×1, 소프트웨어 CD ×1, RS485 변환기 ×1(원격 제어 옵션용)

제품특징

1. 유연한 고해상도 부하 제어

1kW 최소 단계를 통해 무부하부터 200kW 완전 부하까지 정밀한 시뮬레이션이 가능하며 소형 배터리 충전기부터 대형 발전기 세트까지 다양한 테스트 요구 사항을 지원합니다.

2. 빠른 응답 및 동적 시뮬레이션

빠른 부하 단계 변경(전기적으로 작동 및 유지되는 접촉기)은 갑작스러운 부하 거부 테스트 및 과도 응답 분석을 포함하여 실제 부하 조건의 동적 시뮬레이션을 가능하게 합니다.

3. 프리미엄, 장수명 부품

Schneider/ABB 접촉기, 산업용 등급 PLC 및 자체 개발한 니켈-크롬 합금 저항 소자(스테인리스 스틸 피복, 3년 보증) 등 세계적으로 유명한 브랜드 구성 요소를 활용합니다.

4. 유지보수가 용이한 모듈식 구조

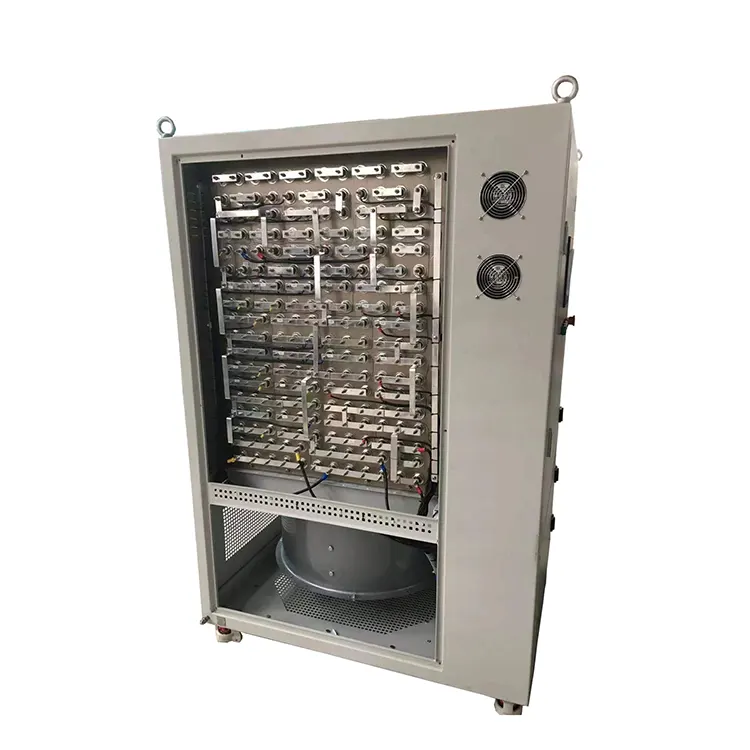

쉽게 접근할 수 있는 슬라이드 아웃 트레이에 저항 소자가 장착되어 있습니다. 모듈식 설계는 유지 관리를 단순화하고 가동 중지 시간을 줄이며 총 소유 비용을 낮춥니다.

5. HMI 터치스크린을 갖춘 프로그래밍 가능한 PLC

표준: 디지털 미터가 포함된 푸시 버튼 패널;

선택사항: 맞춤형 자동 테스트 시퀀스를 허용하는 프로그래밍 가능 로직 컨트롤러(PLC)가 포함된 7인치 컬러 터치스크린 HMI. 사용자는 완전 자동화된 발전기 검증을 위해 부하 프로필(기간이 포함된 여러 단계)을 미리 설정할 수 있습니다.

6. 종합적인 안전 보호

자동 부하 차단을 통한 과열 모니터링, 부하 인터록을 통한 팬 고장 감지, 각 부하 단계의 분기 회로 퓨즈(분기당 최대 50kW), 비상 정지 버튼, 민감한 전자 장치의 열 손상을 방지하기 위한 별도의 제어/열 구획.

제품 응용

발전기 테스트(디젤 및 가스)

200kw 저항성 부하 은행은 시운전, 부하 증명 테스트, 주기적인 신뢰성 연습 및 최소 부하 조절로 엔진 "습식 스택"(미연소 연료 축적) 방지에 이상적입니다. 비상 대기 전력 시스템에 대한 NFPA 110 표준을 충족합니다.

UPS 시스템(무정전 전원 공급 장치)

데이터 센터, 병원 및 중요 인프라 시설에서 3상 UPS 장치의 성능, 런타임(배터리 방전 테스트) 및 효율성을 검증합니다.

태양광 및 재생 에너지 인버터

전력 출력, 열 성능 및 그리드 규정 준수를 확인하기 위해 제어된 저항 부하에서 그리드 연결 및 오프 그리드 인버터를 테스트합니다.

에너지 저장 시스템(ESS)

충전/방전 주기 테스트 및 시스템 검증을 포함하여 ESS 애플리케이션에서 배터리 및 인버터 성능을 평가합니다.

산업용 전원 공급 장치 및 PDU

제조 환경, 자동차 공장, 항공우주 시설에서 AC 전원과 PDU(전력 분배 장치)의 신뢰성을 보장합니다.

제어 및 통신 옵션

제어 모드	설명
현지 매뉴얼	LED 표시기가 있는 산업용 푸시 버튼 스위치입니다. 각 로드 단계는 수동으로 켜거나 끌 수 있습니다. 다기능 디지털 미터는 모든 전기 매개변수를 표시합니다.
로컬 PLC + HMI	7인치 컬러 터치스크린. 프로그래밍 가능한 자동 로드 프로필, 데이터 로깅, 실시간 추세 차트 및 USB 데이터 내보내기. 비밀번호로 보호된 액세스 수준.
원격 PC 소프트웨어	Windows 기반 소프트웨어를 사용하면 노트북/PC에서 전체 로드 뱅크를 제어할 수 있습니다. 자동 로드 프로필, 실시간 그래프 표시, 데이터 기록 및 테스트 보고서 생성(Excel/Word/JPG로 내보낼 수 있음)
모드버스-RTU(RS485)	BMS(빌딩 관리 시스템), SCADA 또는 기존 자동화 인프라에 통합하기 위한 표준 통신 인터페이스입니다. 원격 표시 및 데이터 수집을 위해 Modbus 레지스터가 제공됩니다.

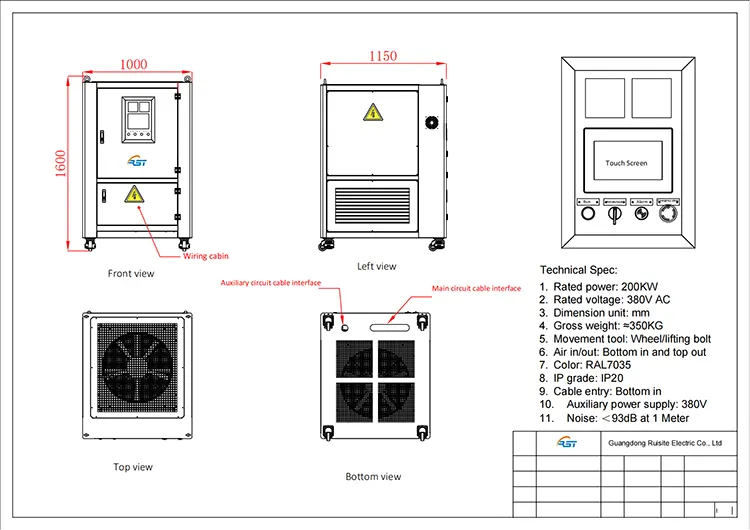

도면 및 치수

패키지 및 배송

RST Electric은 모든 200kW 저항 부하 은행의 안전하고 시기적절한 배송을 보장합니다.

보호 포장 - 산업용 등급의 정전기 방지 및 습기 차단 필름 포장으로, 대형 장치용 강화 합판 케이스와 함께 맞춤형 고밀도 폼 쿠션에 배치됩니다.

구조적 고정 – 운송 중 구성품 이동이나 진동 손상을 방지하기 위한 내부 버팀대 및 충격 흡수 패드.

터미널 및 제어판 보호 - 수축 캡으로 밀봉된 터미널 덮개, 버블 필름으로 포장된 제어판, 먼지, 습기 및 충격을 방지하기 위한 모서리 보호 장치.

문서 – 포장 목록, 공장 테스트 보고서, 저항 측정 인증서, 열 스위치/NTC 데이터시트, 배선 다이어그램 및 설치 설명서가 포함되어 있습니다.

화물 옵션 –
샘플 단위용 특급 택배(DHL/FedEx/UPS)
중소 규모 배치를 위한 항공 화물
대량 주문용 해상 화물(20FT/40FT 컨테이너), 목재 팔레트 및 지게차 취급용 스트랩 포함.

관세 및 규정 준수 - 국제 배송을 위한 ISPM-15를 준수하는 수출 표준 훈증 합판 케이스입니다.

RST Electric을 선택하는 이유는 무엇입니까?

고용량 부하 테스트가 연속 작업 안정성을 충족할 때 RST Electric이 이를 제공합니다.

공장 직접, 저항성 부하 은행 전문가

중국에 본사를 둔 인증 제조업체로 발전기, UPS 및 배터리 테스트용 고전력 저항성 로드 뱅크(1kW~500kW+)를 전문으로 합니다.

내부 소자 권선, 용접, 조립 및 열 교정 - 한 곳에서 완벽한 품질 관리가 가능합니다.

투명한 구조로 공장에서 직접 가격을 책정하고 중개자도 없고 숨겨진 비용도 없습니다.

전문적인 품질 보증

대형 로드 뱅크 전용 생산 라인을 갖춘 ISO 9001:2015 인증 시설입니다.

배송 전 100% 테스트:

단계별/연속 전력 부하 테스트(0 → 25% → 50% → 75% → 100%)

절연 저항 및 고전압 내성

팬 인터록 및 열 보호(과열 차단)

제어 인터페이스 검증(원격/로컬, PLC, PC)

열 시뮬레이션, 공기 흐름 설계, 부하 단계 정확도 교정 경험이 있는 엔지니어링 팀입니다.

글로벌 경험, 신뢰할 수 있는 파트너

발전기 제조업체, UPS 통합업체, 데이터 센터, 조선소 및 전력 유틸리티에 대한 검증된 공급업체입니다.

독일, 미국, 일본, 호주, UAE 등 40여 개국에 수출되었습니다.

국제 테스트 표준에 대한 깊은 이해:

IEC 60146, IEC 61000(EMC)

UL 508A(산업용 제어판)

NEMA ICS 10, GB/T 13675

200kW 모델에 대한 끝없는 맞춤화

특징	옵션
정격 출력	200kW(기타 정격: 50kW / 100kW / 300kW / 500kW 사용 가능)
부하 유형	순수 저항성(PF=1.0) / R-L / R-C 맞춤 가능
전압	AC 400V / 415V / 440V / 480V / 690V (맞춤형)
단계	3P3W / 3P4W + 접지 / 단상
로드 단계 해상도	1kW, 5kW, 10kW 또는 무단계(SCR 제어)
제어 모드	수동(토글/푸시버튼) / 원격(건식 접점) / PLC / PC(RS485 Modbus)
표시하다	디지털(V, A, kW, Hz, PF, 작동 시간) / 터치스크린 HMI
냉각	강제 공기(축류 팬) / 덕터블 원격 공기 배출
울로 둘러싼 땅	IP23(실내) / IP54(실외) – 루버 보호 기능으로 내후성
보호	과열, 팬 고장, 도어 인터록, 비상 정지
연결	Camlock / 구리 버스바 / 케이블 러그 종단
데이터 로깅	옵션: 테스트 보고서 생성을 위한 USB 내보내기/SD 카드/PC 소프트웨어
