금속 합금 전류 감지 저항기

디자인 장점

RST Electric의 금속 합금 전류 감지 저항기는 현대 전력 전자 장치의 DC 및 AC 전류를 측정하기 위한 매우 안정적인 낮은 인덕턴스 솔루션을 제공합니다. 보드 공간이 제한되고 정확도가 가장 중요한 애플리케이션을 위해 특별히 설계된 이 저옴 저항기는 저온 계수, 높은 서지 성능 및 장기 안정성의 탁월한 조합을 제공하는 정밀 금속 합금 요소(망가닌 또는 유사)를 활용합니다. 수직, 방사형 리드 패키지를 사용하면 저항기가 똑바로 세워져 설치 공간을 최소화하는 동시에 요소 주변의 자연적인 공기 순환을 촉진할 수 있습니다. 이는 열 방출이 우려되는 조밀한 레이아웃에서 중요한 이점입니다.

구조적 최적화

이 금속 요소 저항기의 구조는 전기적 성능과 기계적 신뢰성 모두에 최적화되어 있습니다. 저항성 요소는 온도 계수가 ±50ppm/°C만큼 낮은 안정성이 높은 합금으로 제조되어 저항 값이 작동 온도 범위 전체에서 거의 일정하게 유지되도록 합니다. 그런 다음 요소는 주석 도금 구리 리드에 용접되고 개방형 설계로 냉각을 극대화하는 동시에 기계적 보호 기능을 제공하는 난연성 하우징에 캡슐화됩니다. 결과 구성 요소는 매우 낮은 인덕턴스를 제공하므로 기존 권선 저항기가 원치 않는 위상 변이 또는 전압 스파이크를 발생시키는 고주파수 스위칭 회로에 적합합니다.

저항 및 전류 정격 사양

FLQ53 시리즈는 2mΩ ~ 50mΩ의 저항 범위에 걸쳐 있으며 전류 정격은 2.5A ~ 21A이며 전체 규모에서 50mV ~ 100mV의 일반적인 전압 강하에 해당하므로 아날로그-디지털 변환기 및 연산 증폭기와의 직접 인터페이스에 이상적입니다. ±1%, ±2%, ±5%의 표준 공차는 정밀 계측 및 범용 애플리케이션을 모두 수용합니다.

중국의 신뢰할 수 있는 금속 합금 전류 감지 저항기 제조업체인 RST Electric은 10년 이상의 정밀 저항기 엔지니어링과 엄격한 품질 관리를 결합하여 가장 까다로운 환경에서 정확하고 드리프트 없는 전류 피드백을 제공하는 구성 요소를 제공합니다.

기술 사양

제품특징

1. 초저 저항 값 – 2mΩ ~ 50mΩ까지, 전력 손실을 최소화하고 전압 강하를 최소화하면서 수 암페어부터 20A 이상까지 전류를 정확하게 측정할 수 있습니다.

2. 저온 계수(TCR) – ±50ppm/°C ~ ±100ppm/°C는 온도 변화 전반에 걸쳐 안정적인 저항 값을 보장하며 이는 정밀 전류 감지에 중요합니다.

3. 매우 낮은 인덕턴스 – 금속 합금 구조는 기생 인덕턴스를 사실상 제거하므로 고주파 스위칭 회로 및 빠른 과도 응답에 이상적입니다.

4. 넓은 전류 범위 – 단일 시리즈에서 2.5~21A를 포괄하여 여러 전력 레벨에 걸쳐 설계 유연성을 제공합니다.

5. 컴팩트한 수직 설치 공간 - 방사형 리드 직립형 설계로 PCB 면적 소비를 최소화하여 조밀한 구성 요소 배치가 가능합니다.

6. 높은 안정성 및 신뢰성 - 정밀 금속 합금 요소는 탁월한 장기 안정성과 열 순환에 대한 저항성을 제공합니다.

7. 난연성 코팅 – 산업 및 소비자 전자 제품의 안전 요구 사항을 충족하는 내구성 있는 난연성 재료로 캡슐화되었습니다.

8. 정밀 공차 - ±1%, ±2%, ±5%, ±10%로 제공되어 높은 정확성과 비용에 민감한 설계를 모두 수용합니다.

9. 사용자 정의 가능한 매개변수 - 특수 저항 값, 리드 형성 및 응용 분야별 요구 사항에 맞는 일치 쌍을 사용할 수 있습니다.

10.간편한 PCB 통합 – 자동 삽입 장비와 호환되는 표준 방사형 리드 피치(전류 정격에 따라 5mm ~ 50mm).

제품 응용

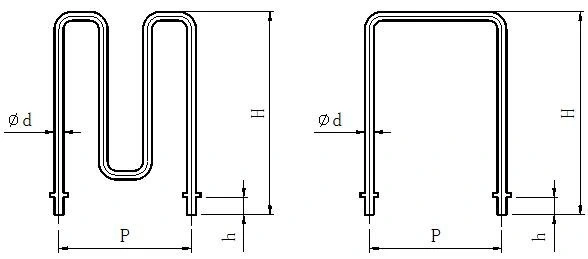

도면 및 치수

포장 및 배송

RST Electric은 모든 금속 합금 전류 감지 저항기의 안전한 배송을 보장합니다.

● 대량 포장: 저항기는 폼 패딩을 사용하여 정전기 방지 백에 포장한 다음 리드 휘어짐과 소자 변형을 방지하기 위해 골판지 상자에 넣습니다.

● 납 보호: 폼 엔드 캡이나 플라스틱 납 형성 스페이서를 사용하여 리드를 직선으로 유지합니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

FAQ

Q: 왜 RST Electric을 선택했나요?

A: 우리는 10년 넘게 금속 합금 전류 검출 저항기 분야에 깊이 관여해 왔습니다. 우리는 ISO 9001 인증 생산 기지를 보유하고 있습니다. 우리는 중간 단계 없이 합금 선택부터 성형, 검출까지 전 공정의 모든 단계를 독립적으로 제어합니다. 이는 더 높은 비용 효율성을 보장합니다. 또한, 금속 합금 전류 감지 저항기는 정밀도가 높고 열 방출이 우수하며 다양한 전력 전자 시나리오에 적합합니다.

Q: 어떤 맞춤 서비스가 지원되나요?

A: 전류 정격(2.5A - 21A), 저항 값(2mΩ - 50mΩ), 허용 오차(최저 ±0.5%), 리드 형성(맞춤형 지지 높이 포함), 납 코팅(주석-납, 순주석, 금 도금)은 물론 온도 계수, TCR 등과 같은 매개변수에 대한 맞춤형 조정을 포함한 전면적인 맞춤화가 지원됩니다.

Q: 품질 보증은 무엇입니까?

A: 각 금속 합금 전류 감지 저항기는 100% 전기 테스트(저항 값, 허용 오차, TCR)를 거치며 온도 사이클링 및 전류 사이클링 하에서 안정성을 검증하기 위해 내부 신뢰성 테스트가 수행됩니다. 우리는 ISO 9001 표준을 엄격히 준수하여 모든 제품이 산업 등급의 품질 요구 사항을 충족하는지 확인합니다.

Q: 납품 및 판매 후 보증은 무엇입니까?

A: 표준 사양 제품의 경우 배송 기간은 7-10일입니다. 맞춤형 제품의 경우 10-15일입니다. 완전한 테스트 보고서, 재료 인증서 등이 제품과 함께 제공됩니다. 우리는 12개월 보증을 제공합니다. 원격 고장 진단, 예비 부품 공급, 기술 지원이 제공됩니다. 제품 통합 및 디버깅 완료에 대한 지원도 제공될 수 있습니다.
