낮은 저항 션트

RST Electric은 10년 넘게 저저항 션트 분야에 깊이 관여해 왔습니다. 우리는 자동차, 산업, 재생 에너지 부문과 같이 극도로 높은 감지 정확도와 안정성이 요구되는 시나리오를 위해 저저항 션트를 특별히 개발했습니다. 우리는 고전류 시나리오를 처리할 때 기존 션트의 정확도가 부족하고 안정성이 낮으며 환경 요인에 대한 민감성 문제를 해결했습니다. 당사 제품은 배터리 관리 시스템(BMS), 모터 드라이버, 인버터 및 고주파 전력 변환 장비와 광범위하게 호환됩니다. 이는 수많은 글로벌 자동차 1차 공급업체와 에너지 저장 기업이 선호하는 핵심 부품입니다.

제품특징

우리는 항상 구매자의 핵심 요구 사항에 중점을 둡니다. 저저항 션트는 완전 금속 구조와 고급 진공 전자빔 용접 기술을 채택하여 초저저항 하에서 고전류를 정밀하게 감지할 수 있습니다. 또한 내식성과 내진동성이 뛰어나 자동차 엔진룸, 실외 산업 장비 등 열악한 작업 환경에 완벽하게 적합합니다. RoHS 및 REACH 환경 표준을 완벽하게 준수하며 규정 준수 위험에 대해 걱정할 필요가 없습니다.

핵심프로세스

우리는 진공 전자빔 용접 기술을 채택하고 있으며 이는 일반 제조업체와 구별되는 핵심 장점 중 하나입니다. 기존 브레이징 공정과 달리 진공 전자빔 용접을 통해 고정밀 합금 저항 부품과 순수 구리 전극을 단일 통합 구조로 원활하게 융합합니다. 이는 접촉 저항의 영향을 근원적으로 제거하여 장기간 작동 중에 제품의 안정성과 기계적 무결성을 보장합니다.

전체 용접 공정은 진공 환경에서 완료되므로 용접 공정 중 산화 및 불순물 오염 등의 문제를 효과적으로 방지할 수 있습니다. 용접 조인트는 강도가 높고 전도성이 양호하며 강렬한 진동과 온도 주기를 견딜 수 있습니다. 차량 운전, 산업 장비 작동 등 복잡한 작업 조건과 완벽하게 호환됩니다.

우리는 합금 선택, 진공 전자빔 용접, 표면 패시베이션 처리 및 완제품 검사에 이르기까지 완전한 독립 생산 시스템을 갖추고 있습니다. 우리는 전체 공정을 독립적으로 제어하며 각 단계는 엄격하게 제어되어 모든 저저항 션트의 용접 품질이 일관되도록 보장하고 공정 결함으로 인한 감지 편차를 제거합니다.

기술 사양

전기 및 신뢰성 성능

핵심 성능 이점

(1) 초저저항 및 고정밀도

당사의 저저항 션트는 0.1mΩ ~ 0.667mΩ의 저항 범위를 가지며, 75A ~ 300A 범위의 고전류를 정밀하게 감지할 수 있습니다. 해당 전체 범위 전압 강하는 30mV~75mV입니다. 추가 어댑터 구성 요소 없이 아날로그-디지털 변환기 및 연산 증폭기와 직접 인터페이스할 수 있습니다. 이는 구매자의 장비 통합 비용을 크게 줄여줍니다. 또한 ±0.5%, ±1%, ±5%의 세 가지 표준 허용 오차를 제공합니다. ±0.5% 고정밀 버전은 배터리 상태 추정(SoC)과 같은 감지 정확도 요구 사항이 매우 높은 시나리오를 충족할 수 있으며 최소 맞춤 허용 오차는 ±0.25%에 이릅니다. 다양한 구매 요구에 완벽하게 적응합니다.

(2) 낮은 온도 계수와 넓은 온도 적응성

션트 장치의 핵심 부품은 고정밀 합금 재료로 만들어졌으며 온도 계수는 25ppm/°C만큼 낮습니다. 이를 통해 -55°C ~ +170°C의 넓은 작동 온도 범위 내에서 저항 드리프트가 매우 작고 감지 정확도가 항상 안정적으로 유지됩니다. 실제 생산 테스트에서 우리는 자동차 엔진룸 내부의 고온, 실외의 저온 등 극한 환경에서도 이 션트 장치가 온도 변화로 인한 데이터 편차 없이 우수한 감지 성능을 유지할 수 있음을 확인했습니다. 이는 기존 션트의 과도한 온도 드리프트라는 업계의 문제점을 완전히 해결하며 다양하고 복잡한 온도 변화 시나리오에 적합합니다.

(3) 풀메탈 패시베이션 처리

우리는 완전 금속 구조의 션트 장치를 설계했으며 산세척 및 부동태화 표면 처리 공정을 채택했습니다. 이 처리 후 션트 장치는 황화, 부식 및 노화에 대한 매우 강한 저항성을 가지며 실외 습도, 산업용 부식성 가스 및 차량 배기 가스와 같은 환경 영향을 효과적으로 견딜 수 있습니다. 이는 제품의 서비스 수명을 크게 연장시킵니다. 실외 신재생 에너지 장비이든 자동차 엔진실 내부의 열악한 환경이든 이 션트 장치는 안정적으로 작동하여 향후 교체 및 유지 관리 비용을 줄이고 구매자의 전체 사용 비용을 낮추는 데 도움이 됩니다.

(4) 초저인덕턴스 및 낮은 열기전력

고주파 전력 변환 및 신속한 과도 감지와 같은 시나리오의 경우 기생 인덕턴스가 거의 0인 5nH 미만이 되도록 션트 저항기의 구조를 최적화했습니다. 이 설계는 고주파 회로에서 신호 무결성을 효과적으로 유지하고 기존 션트에서 지나치게 높은 인덕턴스로 인해 발생하는 측정 오류를 방지합니다. 또한, 순수 구리 전극과 균일한 소재 구조의 결합으로 열전 전위를 최소화하여 감지 정확도를 더욱 향상시킵니다. 이 설계는 고주파 스위칭 회로 및 모터 드라이브와 같이 신호 무결성에 대한 요구 사항이 매우 높은 애플리케이션에 특히 적합합니다.

(5) 4선 켈빈 연결

션트에 4선식 켈빈 연결 단자를 통합하고 독립적인 전압 검출 단자를 통해 리드 저항으로 인한 검출 오류를 효과적으로 제거하여 진정한 고정밀 전류 검출을 실현합니다. 이 설계는 고객의 추가 오류 보상 구성 요소를 필요로 하지 않으므로 장비 통합 프로세스를 단순화하는 동시에 장기간 작동 중에 션트 감지 정확도의 안정성을 보장합니다. 오류 감지에 대한 엄격한 요구 사항이 있는 산업 제어 및 배터리 관리와 같은 시나리오에 특히 적합합니다.

(6) AEC-Q200 신뢰성 인증

각 저저항 션트는 온도 사이클링, 고온 보관, 부하 수명, 습도 및 열 테스트와 같은 여러 엄격한 검사를 포함하여 엄격한 AEC-Q200 신뢰성 테스트를 거쳐 제품이 자동차 등급 성능 표준을 충족하고 자동차 전자 관련 장비에 직접 적용될 수 있음을 보장합니다. 우리는 저항 및 내성과 같은 핵심 매개 변수 검증에 중점을 두고 각 제품에 대해 100% 전기 테스트를 수행하고, 부적격 제품의 출시를 방지하기 위해 배치 제품에 대한 샘플링 신뢰성 테스트를 수행하여 구매자에게 안정적이고 신뢰할 수 있는 제품 보증을 제공합니다.

제품 응용

포장 및 배송

우리는 각 저저항 션트의 운송 안전을 매우 중요하게 생각합니다. 우리는 제품이 공장에서 구매자의 손에 그대로 도착할 수 있도록 상세한 포장 및 배송 계획을 세웠습니다. 일괄 포장 시 각 션트를 폼 완충 정전기 방지 백에 넣은 다음 골판지 상자에 균일하게 넣습니다. 이는 운송 중에 단자가 손상되거나 구성 요소가 변형되는 것을 효과적으로 방지합니다.

션트의 전류 단자 및 검출 단자는 폼 커버나 접착 테이프를 사용하여 고정하여 단자가 일직선으로 유지되고 구매자의 후속 설치 및 사용에 영향을 미치지 않도록 합니다. 각 상품 배치가 발송되면 구매자의 승인과 확인을 용이하게 하기 위해 포장 목록과 검사 인증서를 상품에 첨부합니다. 동시에 우리는 규정 준수 검토 요구 사항을 충족하기 위해 완전한 기술 문서를 제공합니다.

운송 방법 측면에서 우리는 유연한 옵션을 제공합니다. 소량 주문은 DHL, FedEx 및 UPS와 같은 국제 택배 서비스를 통해 운송되며 구매자가 샘플 또는 소량 상품을 신속하게 받을 수 있도록 보장합니다. 중간 배치 주문은 적시성과 비용의 균형을 유지하면서 항공으로 운송됩니다. 대량 배치 주문은 해상으로 운송되므로 운송 비용이 크게 절감되고 다양한 구매 수량에 완벽하게 적응합니다. 또한 명확한 저장 공간 제안도 제공합니다. 유휴 상태에서 제품의 수명을 연장하려면 온도 25°C ± 5°C, 상대습도 70% 미만, 통풍이 잘되고 부식성 가스가 없는 실내 환경에 션트를 보관하는 것이 좋습니다.

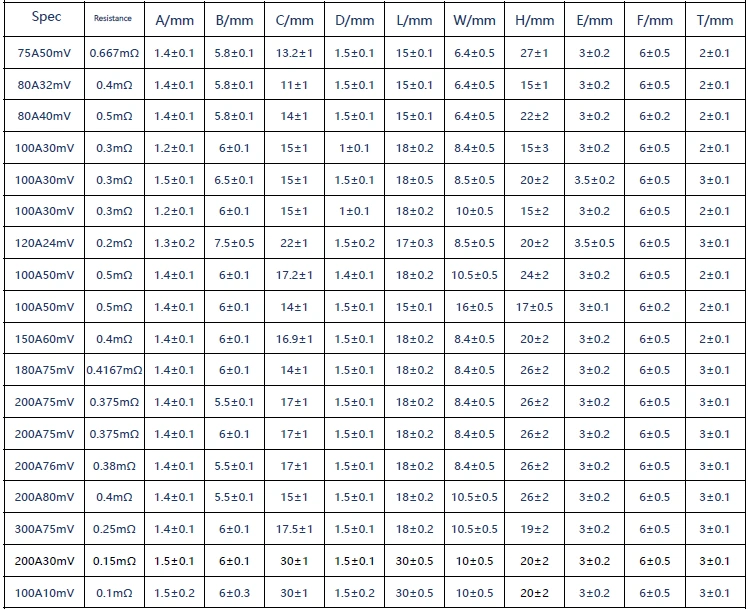

도면 및 치수

RST Electric을 선택하는 이유

(1) 원산지 공장에서 직접 공급

우리는 법적으로 인증된 중국 저저항 션트 제조업체로서 이 분야에 10년 넘게 전념해 왔습니다. ISO 9001 인증 생산기지와 고전류 션트 전용 생산라인을 보유하고 있습니다. 우리는 중간 단계에서 가격 인상 없이 모든 생산 과정을 독립적으로 엄격하게 통제합니다. 당사의 공장 직접 공급 모델을 통해 구매자는 보다 합리적인 비용으로 고품질 FLU 시리즈 션트를 구매할 수 있어 비용 대비 구매 가치가 크게 향상됩니다.

(2) 전문팀 지원

우리는 자동차 및 산업 부문을 위한 전류 감지 솔루션의 연구 및 개발에 전념하는 숙련된 엔지니어링 팀을 보유하고 있습니다. 우리는 구매자의 특정 적용 시나리오를 기반으로 맞춤형 제품 설계 및 기술 지원을 제공할 수 있습니다. 동시에 우리는 100% 전기 테스트(저항, 공차, TCR 샘플링 검증)를 엄격하게 준수하고 각 제품은 구매자의 배치 생산 요구 사항을 충족하면서 안정적이고 일관된 성능을 보장하기 위해 엄격한 품질 관리를 거칩니다.

(3) 글로벌 레이아웃

당사의 제품은 독일, 미국, 일본, 한국, 브라질을 포함한 40개 이상의 국가로 수출되었습니다. 우리는 글로벌 자동차 1차 공급업체, 배터리 관리 시스템 제조업체 및 산업용 전력 기업의 신뢰할 수 있는 파트너입니다. 우리는 초저저항 및 고정밀 고전류 검출 분야에서 풍부한 산업 경험을 축적해 왔습니다. 우리는 다양한 국가의 산업 표준 및 규정 준수 요구 사항을 잘 알고 있으며 고객에게 현지 표준을 충족하는 제품과 서비스를 제공할 수 있습니다.

(4) 배송 및 애프터 서비스 개선

우리는 유연한 배송 기간을 제공합니다. 표준 사양의 경우 배송 시간은 영업일 기준 10~15일입니다. 맞춤형 제품의 경우 배송 시간은 영업일 기준 15~25일입니다. 이 기간은 구매자의 생산 계획에 영향을 미치지 않도록 구매자의 생산 일정에 따라 탄력적으로 조정할 수 있습니다. 동시에 우리는 12개월 보증 서비스를 제공합니다. 보증 기간 동안 원격 고장 진단, 예비 부품 배송 서비스를 제공할 수 있습니다. 전문 기술 팀은 구매자가 제품 통합 및 디버깅을 완료하도록 지원하고 프로세스 전반에 걸쳐 구매자의 조달 및 사용을 완벽하게 보호합니다.
