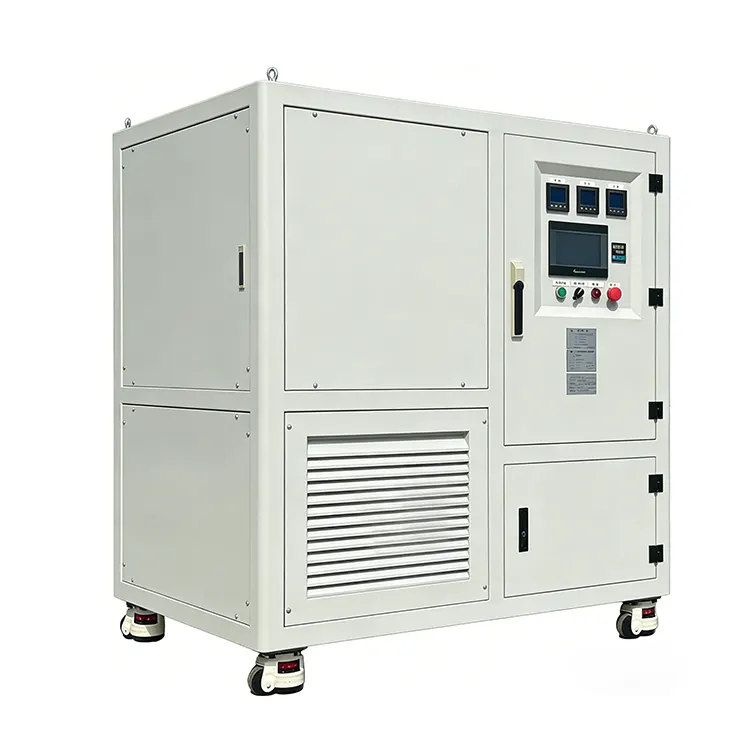

RLC 로드 뱅크

이 장치는 실시간 데이터 로깅 및 곡선 표시 기능이 있는 터치스크린 로컬 인터페이스와 PC 소프트웨어를 통한 RS485/Modbus-RTU 원격 제어 기능을 갖추고 있습니다. 강제 공기 냉각 및 65dB 이하의 소음 작동 기능을 갖춘 소형 이동식 인클로저에 들어 있어 실내 실험실 및 제조 환경에 적합합니다.

부하 유형

RST Electric의 RLC 로드 뱅크는 기존 저항 전용 로드 테스트의 패러다임 전환을 나타냅니다. 무효 전력 구성 요소와 다양한 역률을 갖춘 실제 전기 부하를 시뮬레이션해야 하는 엔지니어와 연구원을 위해 설계된 이 RLC 로드 뱅크는 순수 유효 전력 시뮬레이션을 위한 저항성(R), 지체 역률 조건을 위한 유도성(L), 주요 역률 시나리오를 위한 용량성(C)의 세 가지 부하 유형을 통합합니다. 이러한 요소를 결합함으로써 RLC 로드 뱅크는 모터, 전원 공급 장치, UPS 시스템 및 그리드 연결 인버터의 전기적 특성을 정확하게 복제할 수 있으므로 실제 작동 조건에서 포괄적인 성능 검증이 가능합니다.

작동 모드

부하 단계 분해능은 저항 모드의 경우 업계 최고의 0.1kW, RLC 모드의 경우 0.1kvar이므로 테스트 매개변수를 정밀하게 미세 조정할 수 있습니다. 로딩 정확도는 ±3%로 유지되어 반복 가능하고 신뢰할 수 있는 테스트 결과를 보장합니다. 이 장치는 직관적인 터치스크린 인터페이스를 통해 선택되는 R 부하 모드(순수 저항성)와 RLC 부하 모드(저항성, 유도성 및 용량성 결합)의 두 가지 작동 모드를 지원합니다. 역률은 0.65 ~ 1.0(지연 또는 진상) 범위에서 지속적으로 조정될 수 있으므로 표준 준수 테스트를 위한 완전한 유연성을 제공합니다.

듀얼 모드 제어

고해상도 7인치 터치스크린을 통한 로컬 작동은 각 매개변수에 대한 실시간 추세 곡선과 함께 실시간 전압, 전류, 전력, 주파수 및 역률을 표시합니다. 데이터 로깅 및 내보내기 기능이 내장되어 있어 엔지니어는 분석을 위한 테스트 결과를 캡처할 수 있습니다. 자동화된 테스트 시퀀스의 경우 로드 뱅크는 RS485/Modbus-RTU 원격 통신을 지원하므로 원격 로딩, 데이터 수집 및 보고서 생성을 위한 PC 기반 소프트웨어와의 통합이 가능합니다. 중국의 신뢰할 수 있는 RLC 로드 뱅크 제조업체인 RST Electric은 10년 이상의 전력 테스트 전문 지식과 정밀 엔지니어링을 결합하여 제품 개발을 가속화하고 국제 표준 준수를 보장하는 솔루션을 제공합니다.

기술 사양

제품특징

RLC 비선형 부하 시뮬레이션 - 저항성, 유도성 및 용량성 요소를 통합하여 0.65~1.0(지연 또는 진상)의 조정 가능한 역률로 실제 부하를 정확하게 에뮬레이션합니다.

3상 독립 제어 - 각 위상을 별도로 로드할 수 있으므로 3상 인버터, UPS 시스템 및 전원 공급 장치에 대한 불균형 부하 테스트가 가능합니다.

초미세 부하 분해능 – 0.1kW(저항성) 및 0.1kvar(RLC) 단계 증분을 통해 실제 부하 변화를 정밀하게 시뮬레이션할 수 있습니다. 단독 운전 방지 테스트에 더 높은 정밀도 버전(0.001kvar 최소 단계)을 사용할 수 있습니다.

이중 작동 모드 – 순수 저항성(R) 모드와 결합된 RLC 모드 간 전환이 가능하여 다양한 테스트 요구 사항을 지원합니다.

고정밀 측정 - ±3% 부하 정확도를 갖춘 클래스 0.5 다기능 기기는 신뢰할 수 있고 반복 가능한 테스트 결과를 보장합니다.

직관적인 터치스크린 인터페이스 - 실시간 매개변수 표시, 추세 곡선, 데이터 로깅 및 내보내기 기능을 갖춘 7인치 HMI - 기본 테스트에는 PC가 필요하지 않습니다.

원격 자동화 지원 - RS485/Modbus-RTU 통신을 통해 자동화된 테스트 시퀀스 및 데이터 수집을 위해 PC 소프트웨어와 통합할 수 있습니다. 이더넷 통신 모듈은 옵션입니다.

실험실 친화적인 조용한 작동 - 가변 속도 팬을 사용한 강제 공기 냉각은 실험실 및 사무실 환경에 적합한 65dB 이하의 소음 수준을 유지합니다.

컴팩트하고 이동 가능한 디자인 – 실험실 내에서 쉽게 이동할 수 있도록 바퀴와 리프팅 링이 장착되어 있습니다.

포괄적인 안전 보호 – 과열, 과전압, 과전류, 팬 결함 감지 및 비상 정지는 무인 테스트 중에 안전한 작동을 보장합니다.

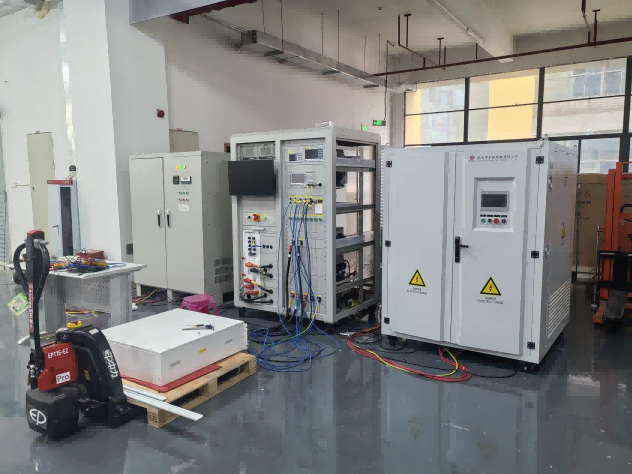

제품 응용

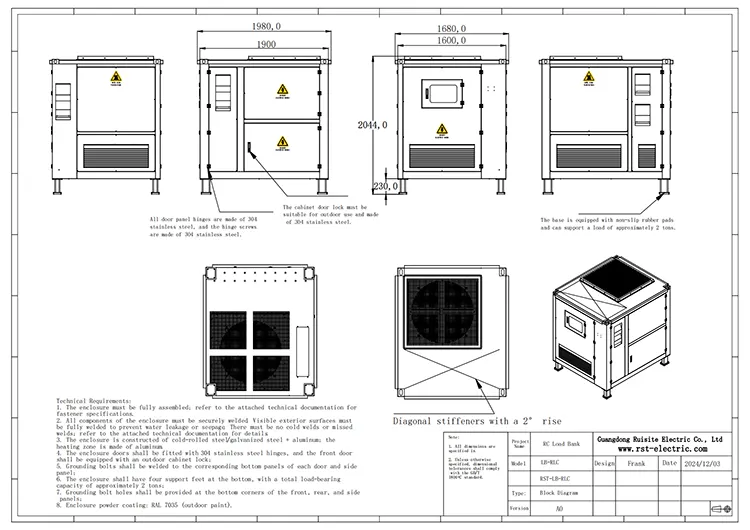

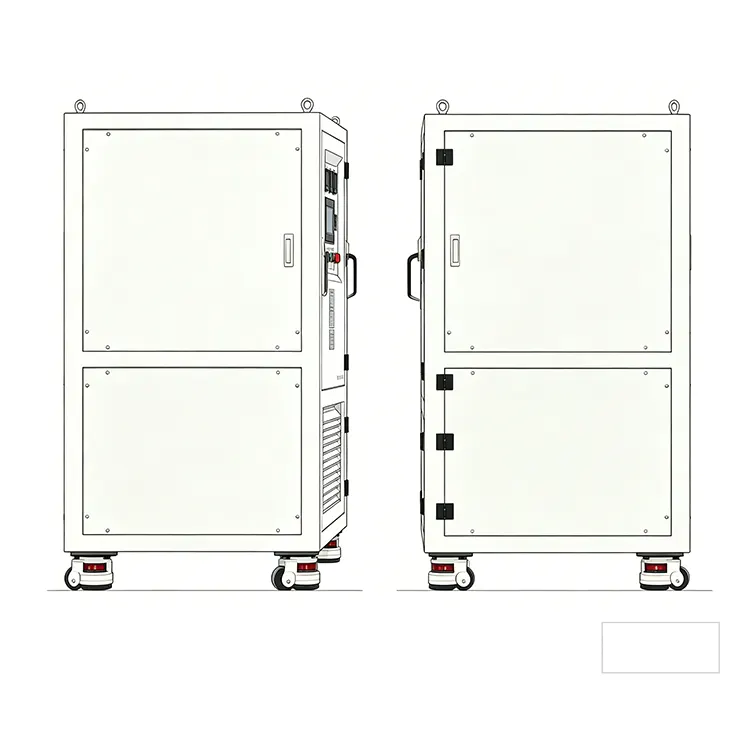

크기 및 무게

참고: 치수와 무게는 표준 구성을 기준으로 합니다. 맞춤형 모델은 다를 수 있습니다.

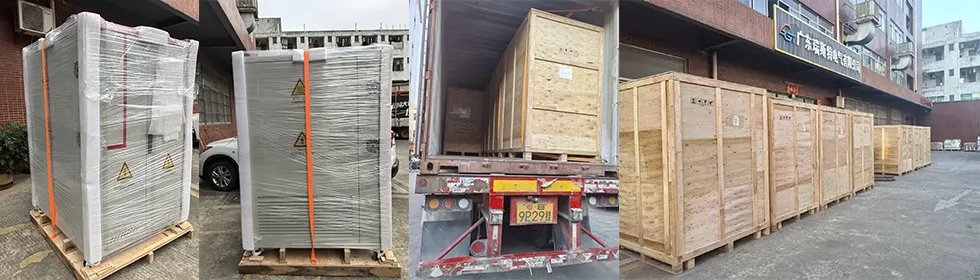

포장 및 배송

RST Electric은 모든 RLC 로드 뱅크의 안전한 배송을 보장합니다.

견고한 상자: 장치는 폼 패딩이 있는 강화 목재 스키드에 장착되고 국제 배송을 위해 맞춤형 합판 상자에 포장됩니다.

진동 보호: 중요한 구성 요소는 운송 중 손상을 방지하기 위해 추가 버팀대를 사용하여 고정됩니다.

문서: 포장 목록, 공장 테스트 보고서 및 운영 매뉴얼이 포함되어 있습니다.

화물 옵션: FCL 해상 화물, 항공 화물 또는 Door-to-Door 특급 배송이 가능합니다.

모든 장치는 배송 전에 전체 부하 번인, 보정 확인, 통신 프로토콜 검증을 포함한 공장 승인 테스트(FAT)를 거칩니다.

RST 일렉트릭 소개

우리는 10년 이상 RLC 로드 뱅크(저항성, 유도성, 용량성)를 전문으로 하는 중국에 본사를 둔 인증된 제조업체입니다.

저항기, 인덕터, 커패시터 뱅크 설계, 조립 및 테스트를 완벽하게 자체적으로 제어하여 일관된 품질과 정밀한 위상각 시뮬레이션을 보장합니다.

투명한 비용 구조와 중개자 없이 모든 RST 시리즈 RLC 로드 뱅크에 대해 공장에서 직접 가격을 책정합니다.

품질 보증

인덕터용 별도의 와인딩 스테이션을 포함하여 RLC 로드 뱅크 전용 생산 라인을 갖춘 ISO 9001 인증 시설입니다.

전체 부하 번인, 역률(0.65 ~ 1.0) 검증, 공진 테스트 및 통신 프로토콜 검증을 포함한 100% 공장 테스트입니다.

전력 전자 테스트, 단독 운전 방지 규정 준수(IEEE 1547/IEC 62116) 및 무효 전력 시뮬레이션 표준을 전문으로 하는 숙련된 엔지니어링 팀입니다.

글로벌 경험, 신뢰할 수 있는 공급업체

전 세계 R&D 연구소, 인버터 제조업체, UPS 테스트 시설 및 재생 에너지 인증 기관의 검증된 공급업체입니다.

독일, 미국, 일본, 한국, 호주, 브라질 등 45개국 이상에 수출 실적을 보유하고 있습니다.

단독 운전 방지 테스트, 고조파 분석 및 동적 부하 프로파일링을 위한 정밀한 RLC 부하 시뮬레이션이 필요한 애플리케이션에 대한 심층적인 도메인 전문 지식입니다.

끝없는 맞춤화

정격 전력: 10kVA ~ 5000kVA+(맞춤형 가능)

전압: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, 맞춤형

부하 유형: R / L / C / RL / RC / LC / RLC(모든 조합)

단계 분해능: 0.1kW/kvar 표준(고정밀 테스트를 위해 0.001kW/kvar까지 맞춤형 더 미세한 단계 사용 가능)

제어: 터치스크린/PC 소프트웨어/PLC/맞춤형 제어 콘솔

통신: RS485/Modbus / 이더넷 / CAN / 맞춤형 프로토콜

주파수: 50Hz / 60Hz / 400Hz / 가변 주파수

안정적인 배송 및 평생 지원

표준 리드 타임: 표준 구성의 경우 20-25일; 맞춤형 RLC 비율 및 고전력 장치의 경우 30~45일.

종합 문서: 공장 테스트 보고서, 교정 인증서(국가 표준에 따라 추적 가능), 사용자 매뉴얼, CE 선언.

원격 문제 해결, 예비 부품 발송, 현장 시운전 옵션이 포함된 12개월 보증.

테스트 절차 개발(고립 방지 테스트 계획 생성 포함), 조화 분석 설정 및 현장 시운전에 대한 기술 지원이 가능합니다.
