비선형 부하 은행

RCD 로드 뱅크: 실제 비선형 로드 시뮬레이션

RST Electric의 비선형 RCD 로드 뱅크는 기존 저항 전용 로드 테스트의 패러다임 전환을 나타냅니다. 무효 전력 구성 요소와 다양한 역률을 갖춘 실제 전기 부하를 시뮬레이션해야 하는 엔지니어와 연구원을 위해 설계된 이 비선형 부하 은행은 순수 유효 전력 시뮬레이션을 위한 저항성(R), 주요 역률 조건을 위한 용량성(C), 지체 역률 시나리오를 위한 유도성(L)의 세 가지 부하 유형을 통합합니다. 이러한 요소를 결합함으로써 RCD 로드 뱅크는 모터, 전원 공급 장치, UPS 시스템 및 그리드 연결 인버터의 전기적 특성을 정확하게 복제할 수 있으므로 실제 작동 조건에서 포괄적인 성능 검증이 가능합니다.

고정밀 로딩 및 유연한 역률 제어

부하 단계 분해능은 저항 모드의 경우 업계 최고의 0.1kW, RCD 모드의 경우 0.1kVA이므로 테스트 매개변수를 정밀하게 미세 조정할 수 있습니다. 로딩 정확도는 ±3%로 유지되어 반복 가능하고 신뢰할 수 있는 테스트 결과를 보장합니다. 이 장치는 직관적인 터치스크린 인터페이스를 통해 선택되는 R 부하 모드(순수 저항성)와 RCD 부하 모드(저항성, 용량성 및 유도성 결합)의 두 가지 작동 모드를 지원합니다. 역률은 0.65 ~ 1.0(지연 또는 진상) 범위에서 지속적으로 조정될 수 있으므로 표준 준수 테스트를 위한 완전한 유연성을 제공합니다.

스마트 테스트를 위한 듀얼 모드 제어 및 원격 통신

제어는 듀얼 모드입니다. 고해상도 7인치 터치스크린을 통한 로컬 작동은 각 매개변수에 대한 실시간 추세 곡선과 함께 실시간 전압, 전류, 전력, 주파수 및 역률을 표시합니다. 데이터 로깅 및 내보내기 기능이 내장되어 있어 엔지니어는 분석을 위한 테스트 결과를 캡처할 수 있습니다. 자동화된 테스트 시퀀스의 경우 로드 뱅크는 RS485/Modbus-RTU 원격 통신을 지원하므로 원격 로딩, 데이터 수집 및 보고서 생성을 위한 PC 기반 소프트웨어와의 통합이 가능합니다. 중국의 신뢰할 수 있는 비선형 로드 뱅크 제조업체인 RST Electric은 10년 이상의 전력 테스트 전문 지식과 정밀 엔지니어링을 결합하여 제품 개발을 가속화하고 국제 표준 준수를 보장하는 솔루션을 제공합니다.

기술 사양

비선형 로드 뱅크의 제품 특징

1.RCD 비선형 부하 시뮬레이션 - 저항성, 용량성 및 유도성 요소를 통합하여 0.65~1.0(지연 또는 진상)의 조정 가능한 역률로 실제 부하를 정확하게 에뮬레이션합니다.

2.3상 독립 제어 – 각 위상을 별도로 로드할 수 있으므로 3상 인버터, UPS 시스템 및 전원 공급 장치에 대한 불균형 부하 테스트가 가능합니다.

3.초미세 부하 분해능 - 0.1kW(저항성) 및 0.1kVA(RCD) 단계 증분을 통해 실제 부하 변화를 정밀하게 시뮬레이션할 수 있습니다.

4. 이중 작동 모드 – 순수 저항성(R) 모드와 결합된 RCD 모드 사이를 전환하여 다양한 테스트 요구 사항을 지원합니다.

5. 고정밀 측정 – ±3% 부하 정확도를 갖춘 클래스 0.5 다기능 계측기는 신뢰할 수 있고 반복 가능한 테스트 결과를 보장합니다.

6. 직관적인 터치스크린 인터페이스 - 실시간 매개변수 표시, 추세 곡선, 데이터 로깅 및 내보내기 기능을 갖춘 7인치 HMI - 기본 테스트에는 PC가 필요하지 않습니다.

7. 원격 자동화 지원 - RS485/Modbus-RTU 통신을 통해 자동화된 테스트 시퀀스 및 데이터 수집을 위해 PC 소프트웨어와 통합할 수 있습니다.

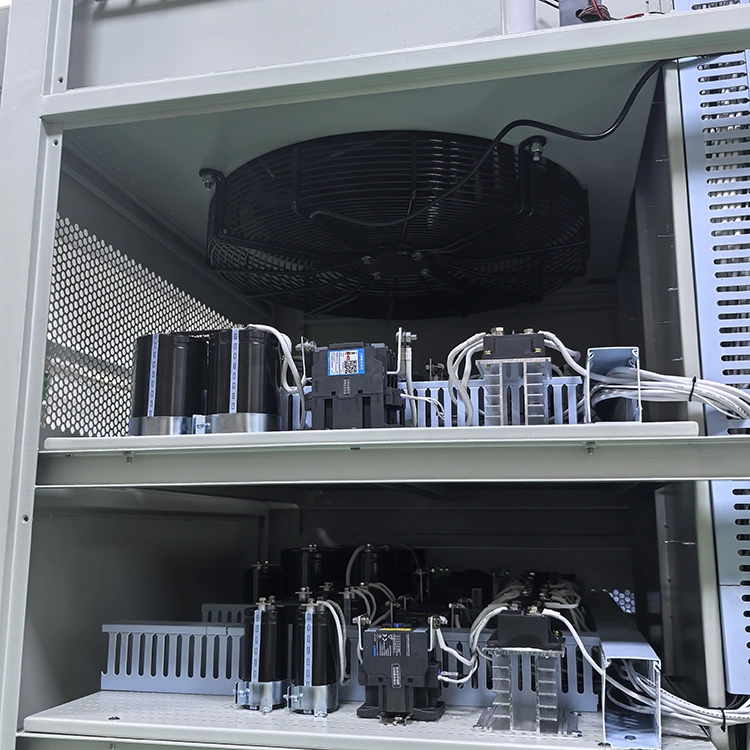

8. 조용하고 실험실 친화적인 작동 - 가변 속도 팬을 사용한 강제 공기 냉각은 실험실 및 사무실 환경에 적합한 65dB 이하의 소음 수준을 유지합니다.

9. 컴팩트하고 모바일 디자인

10. 포괄적인 안전 - 과열, 과전압, 과전류 및 비상 정지 보호 기능을 통해 무인 테스트 중에 안전한 작동을 보장합니다.

제품 응용

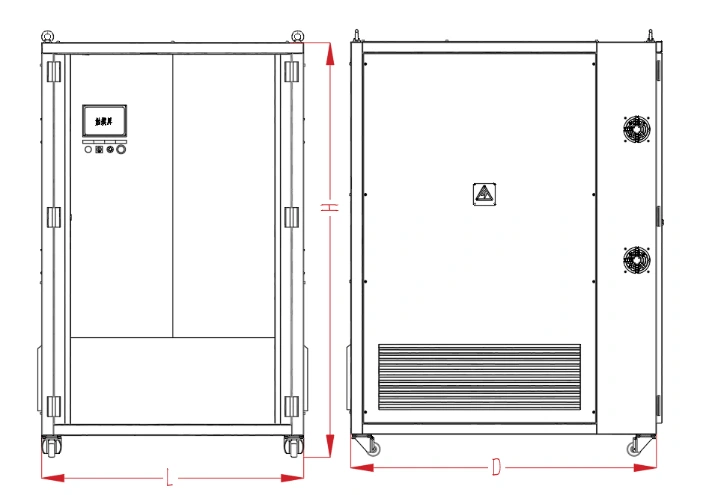

도면 및 치수

포장 및 배송

RST Electric은 모든 비선형 RCD 로드 뱅크의 안전한 배송을 보장합니다.

● 견고한 상자: 장치는 폼 패딩이 있는 강화 목재 스키드에 장착되고 국제 배송을 위해 맞춤형 합판 상자에 포장됩니다.

● 진동 보호: 중요한 구성 요소는 운송 중 손상을 방지하기 위해 추가 버팀대를 사용하여 고정됩니다.

● 문서: 포장 목록, 공장 테스트 보고서 및 운영 매뉴얼이 포함되어 있습니다.

● 화물 옵션: FCL 해상 화물, 항공 화물 또는 Door-to-Door 특급을 이용할 수 있습니다.

모든 장치는 배송 전에 전체 부하 번인(burn-in), 교정 검증, 통신 프로토콜 검증을 포함한 공장 승인 테스트(FAT)를 거칩니다.

RST Electric을 선택하는 이유는 무엇인가요?

공장 직접 공급이 보장됩니다.

RST Electric은 중국에서 공식적으로 인증된 제조업체입니다. 10년 넘게 비선형 로드뱅크 연구 및 생산에 전념해 왔으며 RCD 로드박스 제품을 전문으로 하는 숙련된 제조업체입니다. 저항기, 커패시터, 인덕터의 설계 및 조립부터 최종 제품 검사까지 전체 프로세스를 아웃소싱 없이 독립적으로 제어합니다. 이는 처음부터 각 장치의 안정적이고 균일한 품질을 보장합니다. 공장 직접 공급 모델은 모든 중개인 가격 인상을 제거하여 가격을 투명하고 추적 가능하게 만듭니다. 이를 통해 구매자는 국제 표준을 충족하는 고품질 비선형 로드 박스를 보다 합리적인 비용으로 구매할 수 있어 조달 효율성과 비용 효율성이 크게 향상됩니다.

엄격한 품질 관리

우리는 전용 생산 라인을 갖춘 ISO 9001 인증 생산 기반을 보유하고 있습니다. 각 장비는 공장에서 출고되기 전에 100% 완전 부하 노화, 역률 검증, 통신 프로토콜 교정 및 기타 엄격한 테스트를 거쳐 표준 이하의 제품이 시장에 출시되지 않도록 합니다. 당사의 전문 엔지니어링 팀은 전력 전자 테스트 및 규정 준수 표준을 전문으로 하며 제품의 모든 세부 사항을 정밀하게 제어하여 장비가 다양한 테스트 시나리오에서 안정적으로 작동하고 연구 개발, 생산 및 테스트와 같은 여러 애플리케이션의 요구 사항을 충족하는지 확인할 수 있습니다.

글로벌 협력 경험

탄탄한 제품 품질과 전문적인 서비스를 통해 우리는 글로벌 R&D 연구소, 전력 전자 제조업체, 재생 에너지 시험 기관의 신뢰할 수 있는 공급업체가 되었습니다. 당사의 제품은 독일, 미국, 일본을 포함한 40개 이상의 국가 및 지역으로 수출됩니다. 우리는 비선형 부하 시뮬레이션 분야를 보유하고 있으며 다양한 산업 및 지역의 테스트 표준 및 구매 요구 사항을 잘 알고 있습니다. 우리는 다양한 시나리오를 정확하게 일치시키고 글로벌 구매자에게 보다 적응 가능한 제품 솔루션을 제공할 수 있습니다.

전면적인 맞춤화

우리는 포괄적인 맞춤 서비스를 제공할 수 있습니다. 전력 범위는 30kVA ~ 300VA+를 포괄하며 전압은 380V 및 400V와 같은 표준 사양과 맞춤형 요구 사항을 지원합니다. 부하 유형은 순수 저항, RCD 혼합 또는 맞춤형 RLC 비율로 선택할 수 있습니다. 단계 정확도, 제어 방법 및 통신 인터페이스는 모두 필요에 따라 조정될 수 있습니다. 이는 다양한 구매자의 독점적인 테스트 요구 사항을 완벽하게 충족하며 추가 조정 없이 사용할 수 있습니다.

보장된 애프터 서비스

우리는 유연한 배송 기간을 제공합니다. 표준 모델은 20~25일 이내에 배송되고, 맞춤형 모델은 30~45일 이내에 배송됩니다. 우리는 구매자의 생산 및 테스트 계획에 유연하게 적응할 수 있습니다. 제품에는 완전한 테스트 보고서, 교정 인증서, 사용자 매뉴얼 및 기타 자료가 함께 제공됩니다. 모든 제품에는 12개월 보증이 제공됩니다. 보증 기간 동안 원격 결함 진단, 예비 부품 배송 서비스는 물론 테스트 프로세스 수립 및 현장 디버깅과 같은 기술 지원도 제공합니다. 우리는 프로세스 전반에 걸쳐 구매자를 보호하기 위해 최선을 다하고 있습니다.
