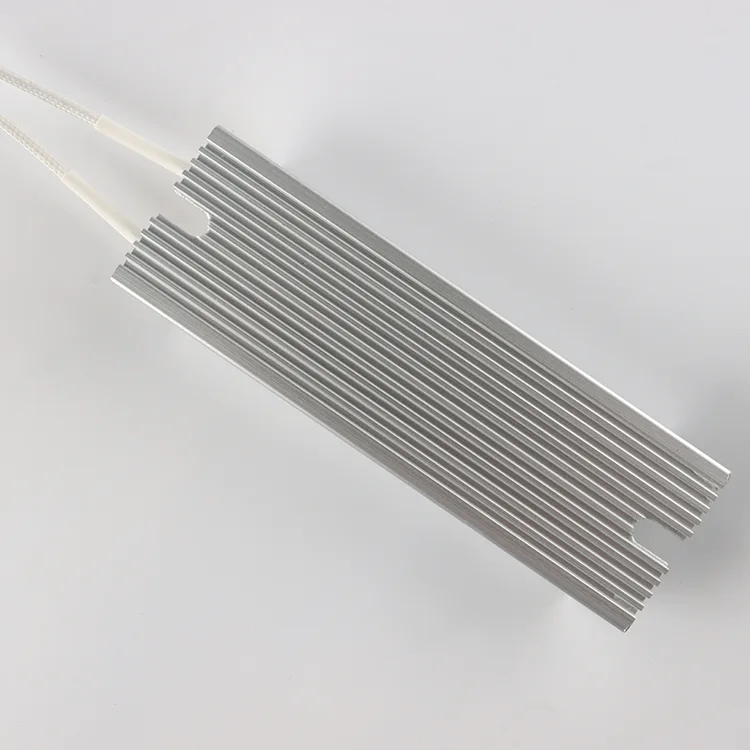

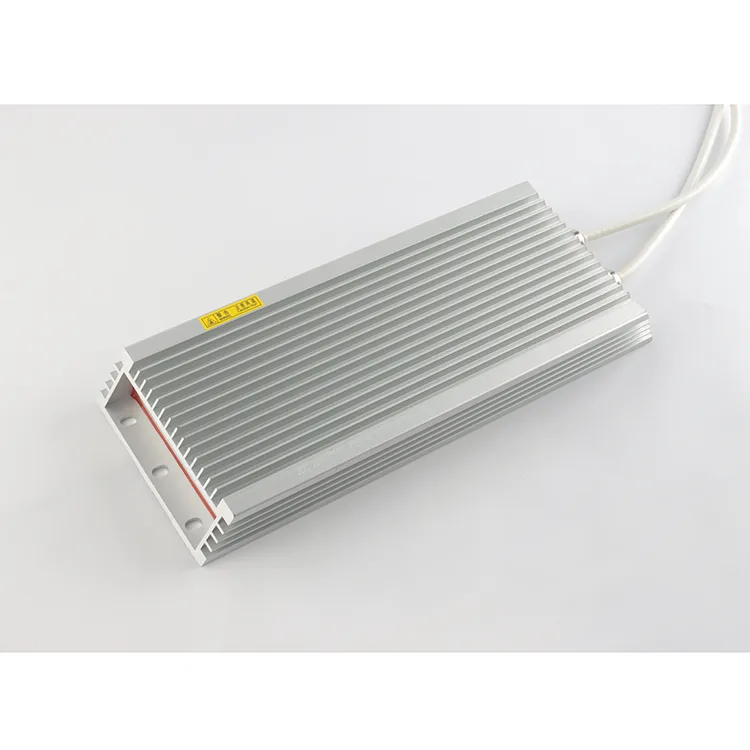

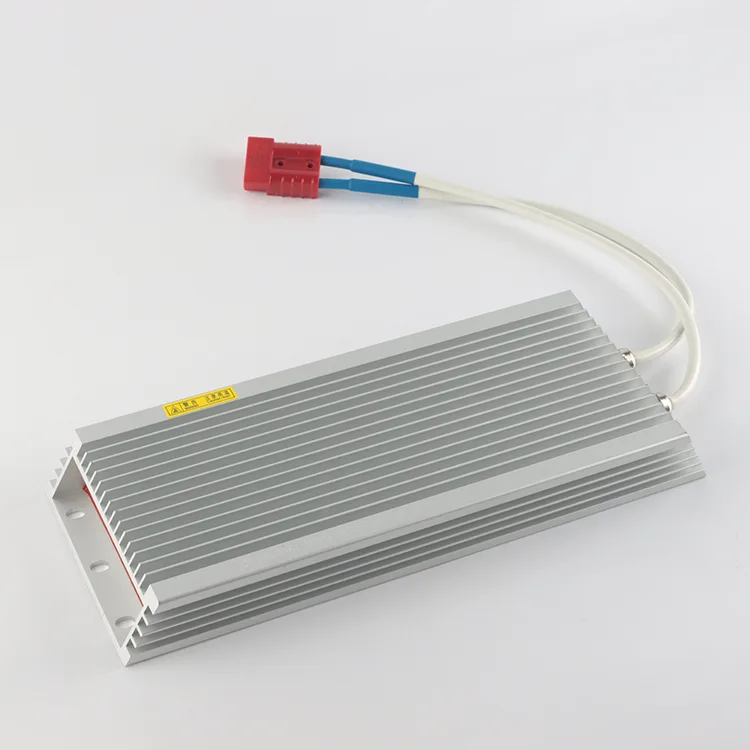

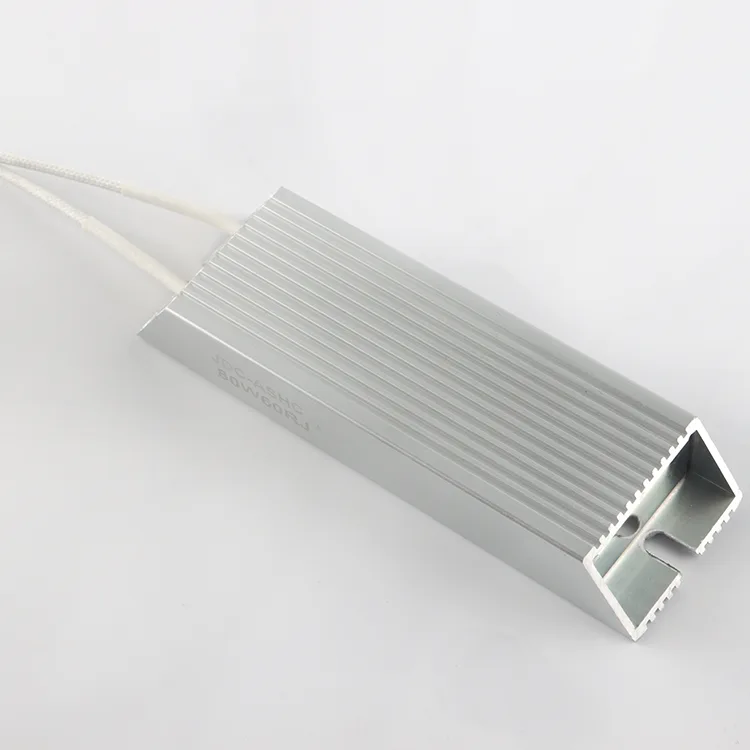

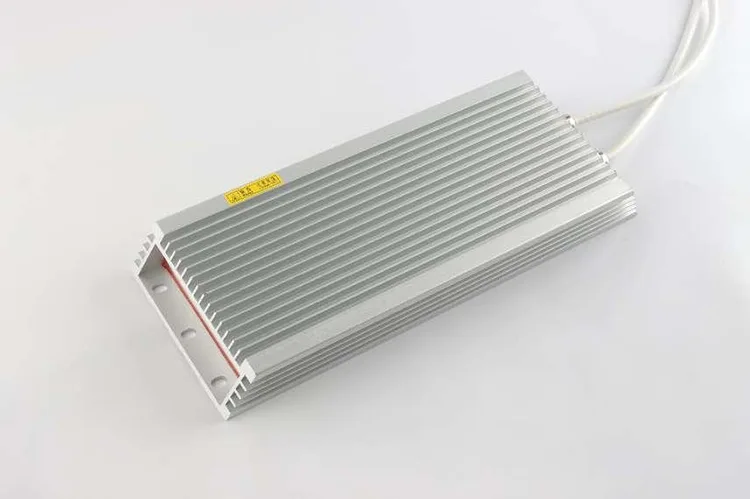

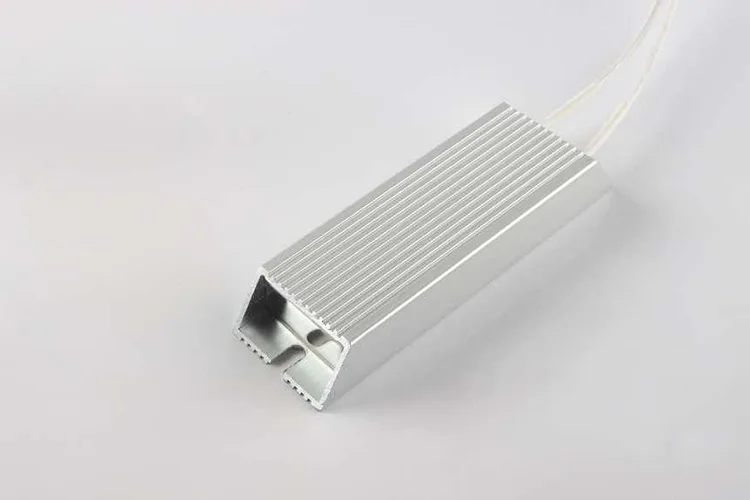

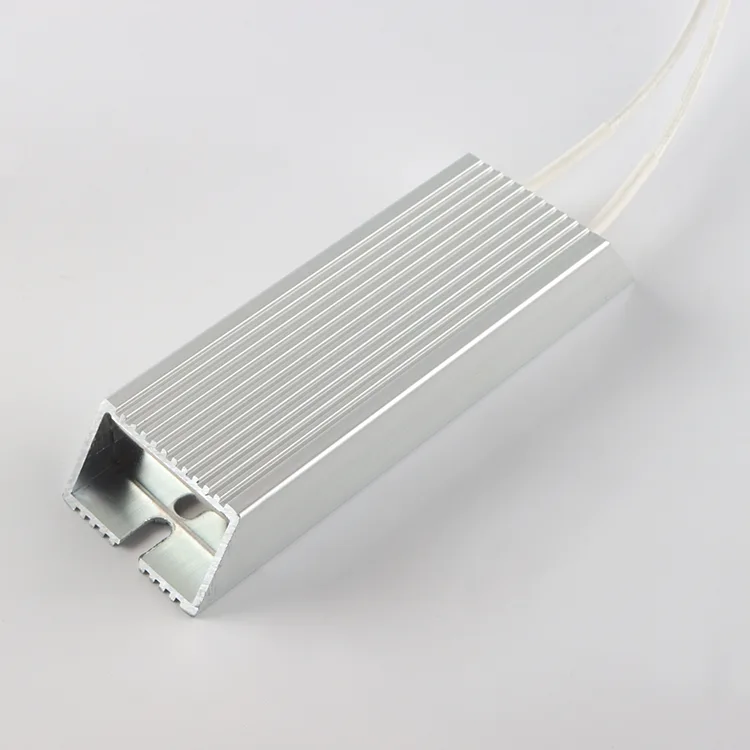

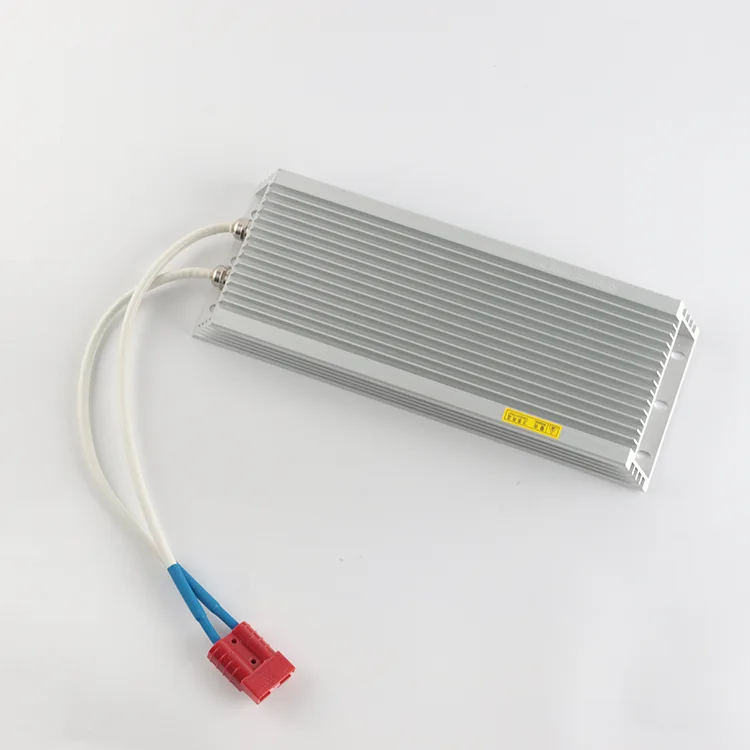

RXLG 시리즈 알루미늄 하우징 권선 제동 저항기는 10년 이상의 헌신적인 R&D 및 생산 경험을 보유한 전문 저항 공급업체인 RST Electric이 설계 및 제조한 고성능 산업용 동적 제동 저항기입니다. 알루미늄 하우징 저항기는 지속적인 동적 제동 조건에서 잦은 과열, 약한 진동 저항 및 짧은 서비스 수명과 같은 전통적인 개방형 와이어 저항기와 세라믹 관형 저항기의 일반적인 결함을 해결하기 위해 특별히 개발되었습니다.
일체형 방열판으로 통합 압출 알루미늄 합금 쉘을 채택하고 안정성이 높은 합금 저항 와이어로 감싼 고온 세라믹 코어를 채택한 RXLG 제동 저항기는 컴팩트한 구조, 뛰어난 열 방출 성능 및 강력한 충격 방지 기능을 갖추고 있습니다.
전력 범위는 60W~2000W이며 저항 값은 0.1Ω~10KΩ입니다. 두 가지 저항 허용오차(±1% / ±5%)와 다양한 온도 계수 옵션을 지원합니다. 다양한 작업 환경에 적응할 수 있도록 세 가지 침투 보호 등급(표준 IP20, 옵션 IP54 및 IP65)을 사용할 수 있습니다.
모든 제품은 CE 및 RoHS 국제 인증 표준을 준수합니다. 가변 주파수 드라이브(VFD), 서보 모터, 엘리베이터, 크레인, UPS 전원 공급 장치, 용접 장비 및 재생 에너지 발전 시스템과 널리 일치하는 RXLG 시리즈 저항기는 동적 제동, 재생 에너지 손실 및 부하 테스트에 이상적입니다. 우리는 전원, 저항, 단자 유형 및 설치 크기에 대한 완전한 OEM 및 ODM 맞춤화를 지원하여 글로벌 자동화 장비 공급업체 및 시스템 통합업체에 서비스를 제공합니다.
|
시리즈 모델 |
RXLG |
|
정격 출력 |
60W ~ 2000W(요청 시 더 높은 전력 맞춤화) |
|
저항 범위 |
0.1Ω ~ 10KΩ (맞춤형 특수 저항값 제공) |
|
저항 공차 |
±1%, ±5% |
|
온도 계수(TCR) |
±50ppm/℃ ~ ±350ppm/℃ |
|
작동 주변 온도 |
-55℃ ~ +200℃ |
|
유전 강도 |
AC 3kV/50Hz, 5초간 견딤 |
|
절연저항 |
≥100MΩ @ DC500V |
|
인클로저 재질 |
부식 방지 압출 알루미늄 합금 |
|
내부 구조 |
고온 세라믹 코어 + 합금 와이어 권선 |
|
장착 방법 |
수평 장착, 수직 표면 장착 |
|
터미널 유형 |
스크류 터미널, 플라잉 리드, 맞춤형 커넥터 |
|
진입 보호 |
표준 IP20; 옵션 IP54, IP65 |
|
인증 |
CE, RoHS 규제 |
|
정격 출력 |
L1±1.5(mm) |
L2±1(mm) |
W±1(mm) |
H±1(mm) |
무게(KG) |
|
60W |
115 |
98 |
40 |
20 |
0.049 |
|
80W |
140 |
123 |
40 |
20 |
0.061 |
|
100W |
165 |
148 |
40 |
20 |
0.072 |
|
120W |
190 |
173 |
40 |
20 |
0.092 |
|
150W |
215 |
198 |
40 |
20 |
0.46 |
|
200W |
165 |
147 |
60 |
30 |
0.47 |
|
300W |
215 |
197 |
60 |
30 |
0.66 |
|
400W |
265 |
247 |
60 |
30 |
0.83 |
|
500W |
335 |
317 |
60 |
30 |
1.05 |
|
800W |
400 |
382 |
59 |
61 |
2.85 |
|
1000W |
400 |
384 |
50 |
107 |
3.22 |
|
1200W |
450 |
434 |
50 |
107 |
3.72 |
|
1500W |
485 |
469 |
50 |
107 |
3.9 |
|
2000W |
550 |
534 |
50 |
107 |
4.26 |
홈이 있는 압출 알루미늄 하우스는 평평한 알루미늄 케이스와 비교하여 홈이 있는 디자인으로 열교환 면적을 42% 확장합니다. 보조 냉각 팬 없이 수동적 자연 방열을 실현하여 내부 핫스팟을 효과적으로 줄이고 장시간 연속 작동 중에 국부적 과열을 방지합니다.
1. 세라믹 코어 권선 구조. 고온 무기 세라믹 코어가 합금 저항선을 단단히 고정합니다. 장기간의 장비 진동에도 저항선이 이동하거나 느슨해지지 않아 저항 편차가 표준 허용 범위 내로 유지되고 안정적인 전기적 성능을 보장합니다.
2. 사전 천공된 장착 베이스. 하단 쉘에 미리 예약된 표준 장착 구멍이 있어 장비 캐비닛에 빠르게 설치할 수 있습니다. 밀착 설치로 열전도 효율이 30% 이상 향상되어 알루미늄 쉘의 방열 장점이 극대화됩니다.
3. 다중 옵션 터미널. 다양한 자동화 통합업체 및 장비 제조업체의 배선 습관에 맞게 세 가지 단자 유형(스크류 단자, 플라잉 리드, 맞춤형 커넥터)이 제공되어 현장 배선 효율성이 향상됩니다.
1. 우수한 방열 및 높은 전력 밀도
2. 강한 기계적 및 환경적 저항성
3. 쉽고 유연한 설치
4. 신뢰할 수 있는 전기 안전.
5. 완전한 사양 범위
6. 긴 서비스 수명
7. 유연한 맞춤설정
알루미늄 하우징 저항기는 산업 자동화, 전력 전자, 리프팅 기계, 신에너지 및 기타 분야에서 널리 사용됩니다. 핵심 기능은 동적 제동과 회생 에너지 소산이다.
1. 가변 주파수 드라이브(VFD)
2. 전원 공급 장치 및 UPS
3. 모터 제어 및 자동화
4. 용접장비
5. 크레인 및 엘리베이터
1. 매일 즉석 점검, 장비 시동 시 쉘이 변색되었는지, 단자에서 이상한 냄새가 나는지 확인하십시오. 저항기가 비정상적으로 과열되면 즉시 사용을 중지하십시오.
2. 월별 정기 유지 관리, 알루미늄 방열 홈의 먼지와 기름때를 청소합니다. 먼지 축적은 저항기 과열 고장의 주요 원인입니다.
3. 분기별 정밀 유지 관리, 전원 공급 장치를 차단하고 단자 나사를 조인 후 멀티미터를 사용하여 실제 저항 값을 테스트합니다. 저항이 허용 범위를 초과하면 적시에 저항기를 교체하십시오.
4. 장기 유휴 보관 유지 관리, 건조하고 통풍이 잘 되는 창고에 제품을 보관하세요. 내부 습기를 제거하고 절연 성능 저하를 방지하기 위해 3개월에 한번씩 전원을 켜고 30분씩 가동시켜주세요.
실제 작업 조건에서 제품 성능을 보여주기 위해 실제 문제점, 솔루션 및 측정 가능한 개선 데이터가 포함된 4가지 일반적인 글로벌 고객 사례를 선택합니다.
● 고객 불만 사항: 원래의 관형 제동 저항기는 자주 과열되어 월 3~5회 유지 관리가 필요하여 판매 후 서비스 비용이 많이 듭니다.
● 채택된 솔루션: RXLG 1000W IP20 알루미늄 내장 제동 저항기로 교체되었습니다.
● 작동 데이터: 저항기는 과열 오류 없이 27개월 동안 지속적으로 작동했습니다. 월간 유지 관리 비용은 83% 감소하고 캐비닛 공간은 거의 35% 절약됩니다.
● 고객 불만 사항: 작업장은 습도가 높고 진동이 심한 해안 지역에 있습니다. 일반 저항기는 매년 장마철에 단락 사고가 발생하는 경우가 많습니다.
● 채택된 솔루션: 맞춤형 RXLG 1500W IP54 밀폐형 제동 저항기.
● 작동 데이터: 습기가 많은 작업장에서 22개월 동안 연속 작동한 결과 물 유입이나 단락 손상이 발생하지 않았습니다. 저항기 결함으로 인한 장비 가동 중단 시간이 연간 12일에서 연간 2일 미만으로 단축됩니다.
● 고객 불만 사항: 기존 부하 저항기는 실외의 큰 온도 차이에 적응할 수 없어 빠르게 노화되고 덤프 부하 기능이 손실되어 배터리 과충전으로 이어집니다.
● 채택된 솔루션: 맞춤형 RXLG 500W IP65 완전 방수 저항기를 태양광 중복 전력 덤프 부하로 사용합니다.
● 작동 데이터: 19개월 동안 안정적인 실외 작동. 배터리 과충전 오류 횟수가 90% 감소합니다.
● 고객 불만 사항: 서보 모터의 빈번한 비상 정지로 인해 일반 저항기가 급속히 노후화되어 3~6개월마다 교체해야 합니다.
● 채택된 솔루션: RXLG 200W 알루미늄 하우징 제동 저항을 적용했습니다.
● 작동 데이터: 저항기는 매일 수천 번의 제동 동작을 수행하며 단일 세트의 서비스 수명은 2년 이상으로 연장됩니다.
1. 각 단일 알루미늄 하우징 저항기는 긁힘 방지 PE 필름으로 포장되어 알루미늄 껍질의 긁힘을 방지하기 위해 독립적인 작은 상자에 포장됩니다.
2. 장거리 운송 중 리드 변형 및 단락을 방지하기 위해 모든 단자 핀과 리드는 절연 고무 캡으로 덮여 있습니다.
3. 대량 주문의 경우 충돌과 진동을 완충하기 위해 외부 상자 내부에 폼 칸막이가 추가됩니다.
4. 공장 검사 보고서, CE 및 RoHS 인증서, 포장 목록을 포함한 전체 문서가 각 상품 배치에 첨부되어 있습니다.
1. 소형 샘플 및 시험 주문: DHL, FedEx, UPS 국제 특송, 영업일 기준 3~7일 이내에 배송됩니다.
2. 중간 배치 주문: 항공 화물, 시간과 비용의 균형.
3. 대량 대량 주문: 대량 조달을 위한 가장 비용 효율적인 솔루션인 해상 해상 화물입니다.
모든 RXLG 시리즈 저항기는 배송 전 저항 테스트, 고전압 내구 테스트, 열화상 감지 등을 포함한 전체 공장 검사를 100% 통과하여 적격 제품을 보장합니다.
A: 아니요. IP20 등급은 큰 고체 파편만 방지할 뿐 방수 및 방습 기능은 없습니다. 실외, 습기가 많거나 물이 튀기 쉬운 환경에서는 수증기로 인한 내부 단락을 방지하기 위해 맞춤형 IP54 또는 IP65 밀봉 저항기를 선택하십시오.
답변: 네 가지 주요 이유가 있습니다.
① 주변 공간이 막혀 방열이 잘 되지 않습니다.
② 먼지가 쌓여 알루미늄 방열 홈이 막히게 됩니다.
③ 실제 순간 제동력은 저항기의 정격 출력을 초과합니다.
④ 단자가 느슨하면 접촉 저항이 과도하게 발생합니다.
답: 그렇습니다. 직렬 및 병렬 연결이 지원됩니다. 당사의 전문 기술 팀은 결합된 고전력 부하를 실현하기 위해 필요한 전력 및 저항 매개변수에 따라 대상 직병렬 배선 솔루션을 제공할 수 있습니다.
A: 올바른 설치 및 정상적인 작동 조건에서 12개월 글로벌 보증을 제공합니다. 한편, 우리는 매개변수 선택, 설치 및 오류 제거에 대한 평생 무료 기술 지침을 제공합니다.
답: 물론이죠. 도면이나 요구 사항에 따라 정격 전력, 저항 값, 허용 오차, IP 등급, 단자 유형, 장착 크기 및 쉘 색상을 맞춤 설정할 수 있습니다. OEM 및 ODM 서비스를 완벽하게 사용할 수 있습니다.
A: 일반적인 작동 주변 온도 범위는 -55℃~+200℃이며, 다양한 지역의 고온 작업장 및 저온 실외 환경에 적합합니다.
