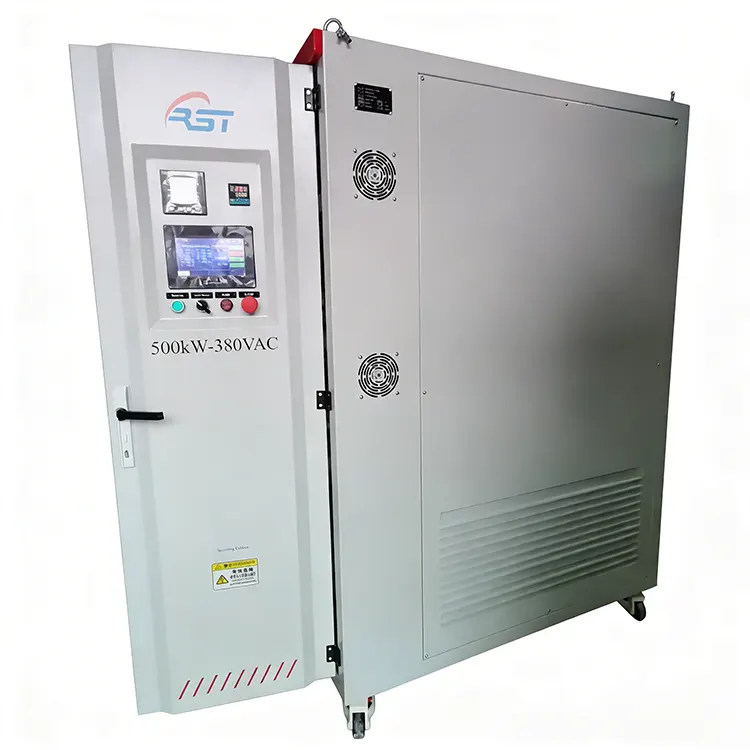

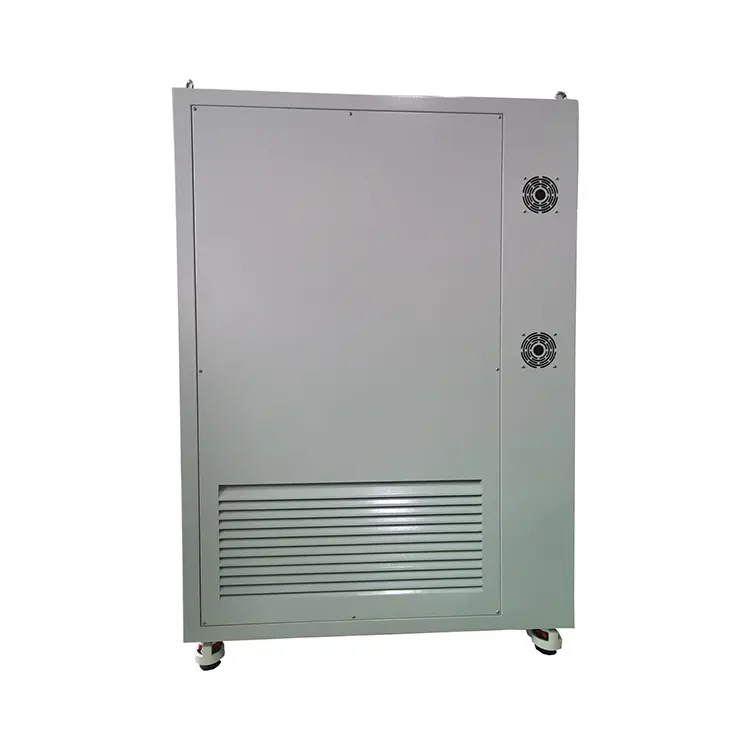

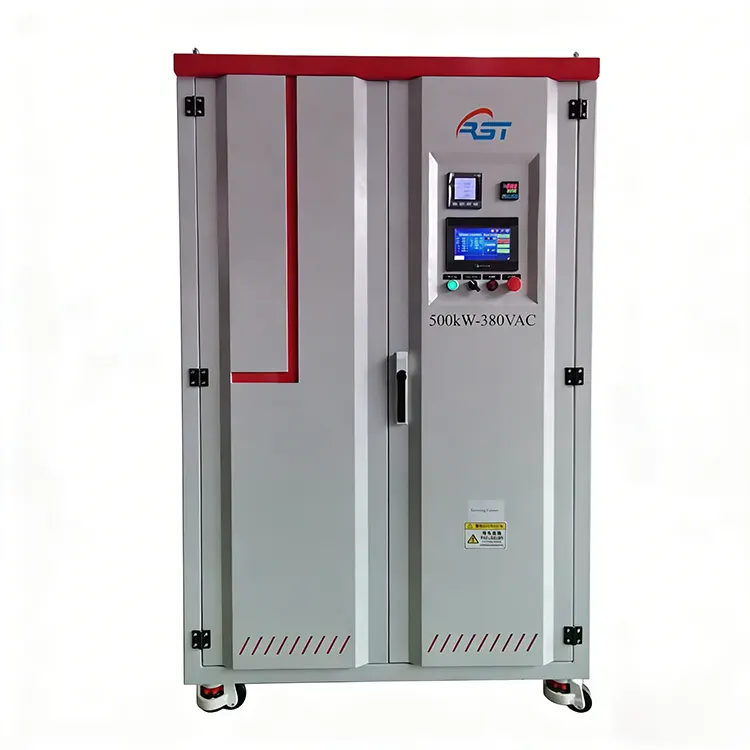

500KW 380V AC 부하 은행

RST Electric의 500kW AC 저항 부하 은행은 고전력 테스트 기술의 선두주자입니다. 380V AC(50/60Hz)에서 작동하는 이 500kW 380V AC 부하 뱅크는 최소 단계 부하가 5kW인 모듈식 저항기 뱅크 아키텍처를 채택하여 실제 전기 부하를 세부적으로 시뮬레이션할 수 있습니다. 이 장치에는 전압(L-N/L-L), 전류, 유효/무효/피상 전력, 역률, 주파수 및 누적 에너지를 모두 생생한 7인치 HMI 터치스크린에 표시하는 고정밀 CET PMC 시리즈 전력계가 장착되어 있습니다. 가혹한 환경을 견딜 수 있도록 제작된 섀시는 다단계 부식 방지 코팅이 된 두꺼운 냉간 압연 강철로 제작되었습니다. 강제 공기 냉각 시스템은 독립적인 열 센서가 장착된 가변 속도 팬을 활용하여 실시간 부하 요구에 따라 공기 흐름을 자동으로 조정하여 효율성을 극대화하고 음향 소음을 최소화합니다. 자동화된 테스트를 위해 로드 뱅크는 RS485/Modbus-RTU, 이더넷/IP 또는 PC 기반 소프트웨어를 통한 원격 작동을 지원하므로 기존 SCADA 시스템 또는 맞춤형 테스트 프로토콜에 원활하게 통합될 수 있습니다. 15년 이상의 전문 제조 경험을 보유한 RST Electric은 모든 장치가 배송 전에 철저한 공장 인수 테스트(FAT)를 거쳐 보정된 테스트 보고서를 작성하도록 보장합니다.

1.초미세 부하 분해능 - 5kW 단계 증분을 통해 거버너 및 AVR 테스트에 중요한 부하 변화를 정밀하게 시뮬레이션할 수 있습니다.

2. 지능형 열 관리 - PID 제어 팬은 최적의 저항기 온도를 유지하여 서비스 수명을 연장하고 소음을 줄입니다.

3. 포괄적인 안전 아키텍처 - 독립 센서를 사용한 이중 단계 과열 보호; 위상 손실 및 전압 불균형 감지.

4.Industry 4.0 지원 - 표준 이더넷/Modbus TCP 인터페이스를 통해 원격 모니터링 및 공장 자동화 시스템과의 통합이 가능합니다.

5. 사용자 중심 HMI - 그래픽 로드 프로필, 실시간 추세 및 원터치 테스트 사전 설정을 갖춘 직관적인 7인치 터치스크린.

6. 병렬 작동 기능 - 마스터-슬레이브 모드를 사용하면 복잡한 외부 제어 없이 멀티 메가와트 테스트를 위해 여러 장치를 결합할 수 있습니다.

7.무거운 이동성 - 손쉬운 현장 재배치를 위해 설계된 4방향 지게차 포켓과 리프팅 러그를 갖춘 강화된 섀시입니다.

기술 사양

500KW 380V AC 부하 은행의 적용 시나리오

● 화력 및 가스 발전소 - 증기 터빈, 가스 터빈 및 최대 500kW의 디젤 발전기의 시운전 및 일상 부하 테스트.

● 대규모 데이터 센터 - 최대 부하 조건에서 다중 MW UPS 시스템, 백업 발전기 및 전력 분배 장치(PDU)를 검증합니다.

● 재생 에너지 공원 - 최대 정격 전력에서 유틸리티 규모의 태양광 인버터, 풍력 터빈 변환기 및 배터리 에너지 저장 시스템(BESS)을 테스트합니다.

● 중공업 - 대형 유도 모터, 가변 주파수 드라이브(VFD) 및 플랜트 전력 인프라의 부하 테스트.

● 해양 및 해양 - 플랫폼 발전기 테스트, 선박 전력 시스템 검증 및 시추 장비 전기 장비에 적합합니다.

● 연구 및 인증 연구소 - 제품 개발, 유형 테스트 및 그리드 코드 준수 확인을 위한 정밀한 저항 부하를 제공합니다.

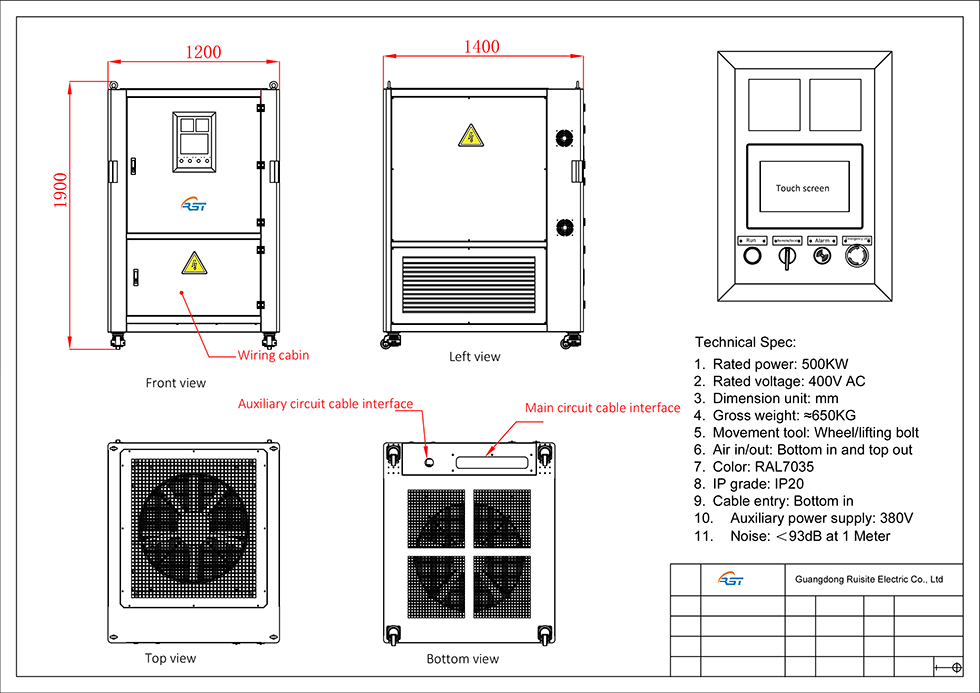

도면 및 치수

패키지 및 배송

RST Electric은 모든 500kW 380V AC 로드 뱅크 수출에 대해 엄격한 패키징 프로토콜을 사용합니다. 각 장치는 먼저 습기로부터 보호하기 위해 VCI(Vapor Corrosion Inhibitor) 필름으로 포장된 다음 여러 겹의 산업용 스트레치 랩으로 포장됩니다. 튼튼한 강철 끈으로 강화된 수출용 팔레트에 화물을 고정하고, 전체 조립품은 ISPM 15 표준을 준수하는 맞춤형 훈증 무함유 합판 상자에 담겨 있습니다. 항공 화물의 경우 충격 및 기울기 표시기를 제공하여 취급 상태를 모니터링합니다. 모든 배송에는 포장 목록, 상업 송장, 원산지 증명서, 공장 테스트 보고서 등 포괄적인 문서가 포함됩니다. 당사는 글로벌 화물 운송업체와 협력하여 FCL, LCL, 항공 화물 또는 Door-to-Door 특송 등 유연한 배송 옵션을 제공하여 장비가 제 시간에 완벽한 상태로 도착할 수 있도록 보장합니다.

신뢰성과 성능이 만나면 RST Electric이 선두를 달리고 있습니다.

신뢰성과 높은 전력 수요가 충돌할 때 RST Electric은 항상 업계 선두에 서서 고품질 500KW 380V AC 부하 은행을 제공합니다. 우리는 합법적인 중국 제조업체입니다. 제품 설계, 부품 조달, 생산 제조 및 품질 관리에 이르기까지 모든 단계를 당사에서 엄격하게 관리합니다. 이를 통해 안정적인 제품 품질을 보장하고 중간 링크를 절약하여 숨겨진 비용 없이 공장 직접 공급 가격을 누리고 더 높은 조달 비용 성능을 달성할 수 있습니다.

개발 이력

2008년부터 우리는 고출력 로드박스의 연구 및 제조에 전념해 왔습니다. 우리는 자동화된 조립 라인을 갖춘 총 면적 7,000m2 이상의 ISO 9001 인증 공장을 보유하고 있습니다. 우리의 생산 효율성과 품질 관리 능력은 지속적으로 업계 선두를 달리고 있습니다. 우리는 항상 열 관리 기술과 제어 소프트웨어의 혁신과 업그레이드에 중점을 두고 다양한 산업의 고급 테스트 요구 사항을 충족하기 위해 제품 성능을 지속적으로 최적화하는 전문적인 사내 R&D 팀을 보유하고 있습니다. 각 로드 박스가 공장에서 출고되기 전에 교정 장비를 사용하여 100% 전체 부하 노화 테스트를 완료하여 제품이 배송 후 안정적으로 작동하고 품질 위험을 제거할 수 있는지 확인합니다.

제품 시장

수년에 걸쳐 우리는 미국, 독일, 아랍에미리트, 싱가포르, 호주 등의 지역에 위치한 고객을 포함하여 전 세계 50개 이상의 국가에서 고객이 신뢰하는 공급업체가 되었습니다. 발전, 데이터센터, 신재생에너지, 중공업 등 다양한 분야에서 풍부한 산업 경험을 축적해 왔습니다. 유사한 고출력 프로젝트에 대한 고객 사례 연구 및 참고 자료가 필요한 경우 언제든지 제공할 수 있습니다. 우리는 포괄적인 맞춤형 서비스를 제공합니다. 전압 옵션에는 380V, 400V, 415V, 480V 및 690V가 포함됩니다. 또한 강압 변압기와 결합하여 11kV 전압 요구 사항을 달성할 수도 있습니다. 외함 보호 등급에는 IP23 실내 유형, IP54 실외 유형 및 IP56 해양 등급이 포함됩니다. 제어 방법은 고급 PLC, 무선 원격 제어, 모바일 APP 제어로 업그레이드할 수 있으며 SCADA 통합을 통해 사용자 정의할 수도 있습니다. 측정 방법은 요구 사항에 따라 기본형, 전력 품질 분석기 또는 다점 온도 모니터링으로 선택할 수 있습니다.

애프터 서비스에 관하여

배송 및 판매 후 측면에서 맞춤형 500KW 380V AC 부하 은행의 표준 배송 기간은 영업일 기준 20-25일입니다. 우리는 영어, 스페인어, 프랑스어, 아랍어 등 다양한 언어로 완전한 기술 자료를 제공합니다. 동시에 전문 현장 엔지니어를 배치하여 고객 요구에 따라 현장 시운전 및 교육 서비스를 제공함으로써 귀하의 조달 및 사용의 전체 프로세스가 보호되도록 할 수 있습니다.

프로젝트 사례

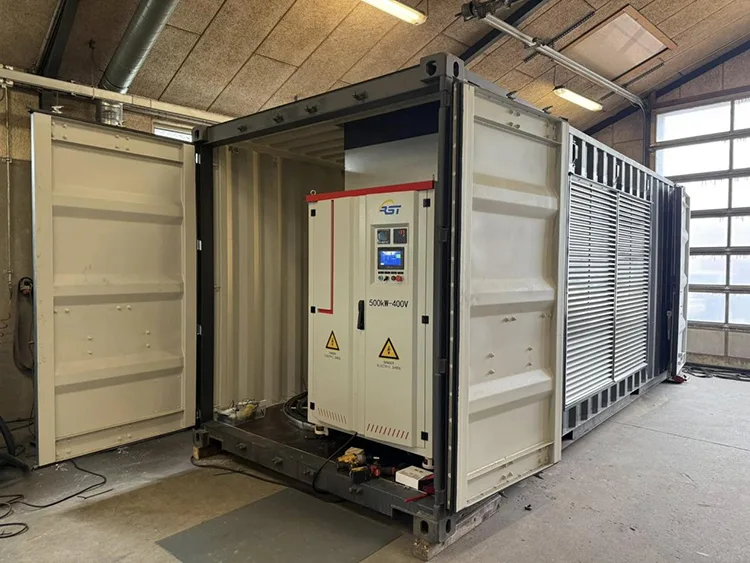

1. 프로젝트 배경

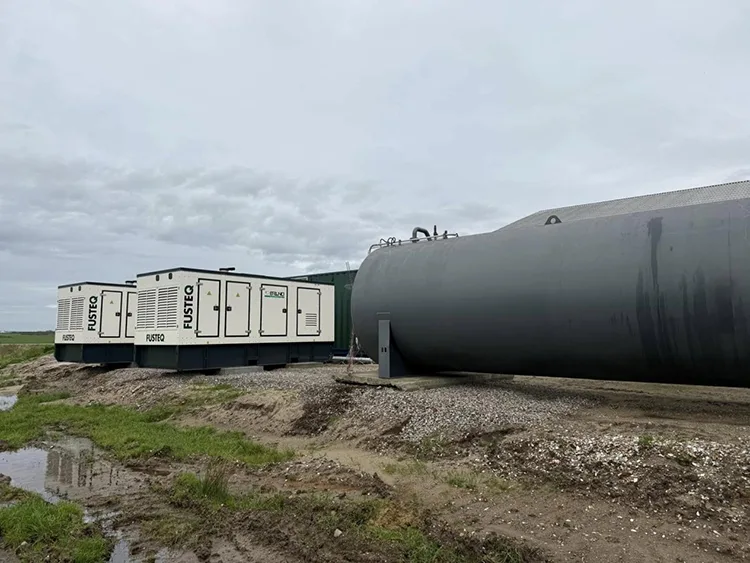

덴마크 고객의 전력 엔지니어링 프로젝트에는 현지 화력 발전소, 데이터 센터 및 신에너지 저장 시설 승인 검사가 포함됩니다. 400V 디젤 발전기, UPS 및 BESS 장비의 정기 시운전 및 공장 테스트 중에 기존 부하 장비는 대략적인 부하 조정 단계, 낮은 측정 정밀도 및 원격 중앙 집중식 제어 기능이 없으며 장기간 전체 부하 연속 노화 테스트를 완료할 수 없으며 전력 제품 공급 및 현장 그리드 운영에 숨겨진 위험을 초래합니다. RST Electric은 다양한 유형의 전력 장비에 대한 고객의 전체 부하 검증 요구 사항을 해결하기 위해 EU 현지 전력 테스트 표준을 엄격하게 준수하는 맞춤형 표준 500kW 400V PF=1.0 AC 저항성 로드 뱅크입니다.

2. 핵심 기술 사양 및 설계 장점

전기 등급

총 정격 전력: 500kW, 3상 AC400V 스타 연결, PF=1 순수 저항 부하, 정격 작동 전류 722A

부하 조정: 파워 기어 11개, 최소 단일 단계 부하 25kW, 저항 허용 오차 ±5%

내전압: 고장이나 스파크 없이 1분 동안 AC2500V/50Hz; 고정밀 전력계, 디스플레이 정확도: 0.1V/0.1A/0.1kW/1Hz

주변 조건: 작동 온도: -10℃~+55℃, 결로 없는 최대 RH≤95% 일일 평균, 설치 고도 ≤2000m, 실내 작업 환경.

재료 및 구조적 특징

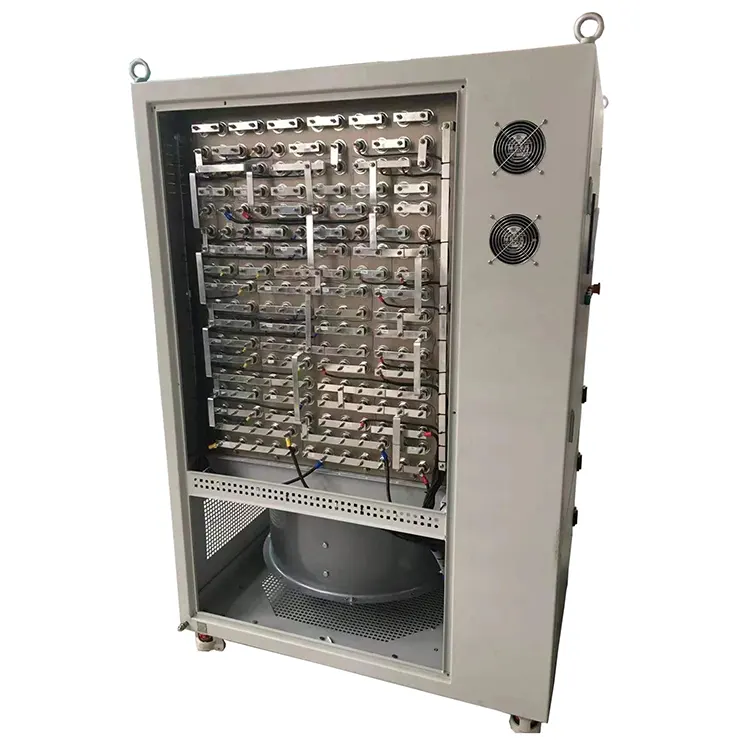

(1) 저항기 코어: 온도 상승이 낮고 방열 성능이 뛰어나며 장시간 연속 전체 부하 작동 시 안정적인 성능을 제공하는 낮은 TCR 합금 저항 요소입니다.

(2) 강제 냉각 시스템: PID 속도 조절 팬이 장착된 상향식 강제 가변 속도 공기 냉각 구조로 실시간 부하에 따라 공기 흐름을 자동으로 조정하여 작동 소음을 줄이고 장비 수명을 연장합니다.

(3) 다층 안전 보호 시스템: 과부하, 과전압, 비상 정지 및 과열 4가지 주요 보호 기능과 위상 손실 및 3상 불균형 전압 모니터링; 비정상적인 과열이 발생할 경우 경보를 발령하는 독립적인 온도 감지 구성 요소입니다.

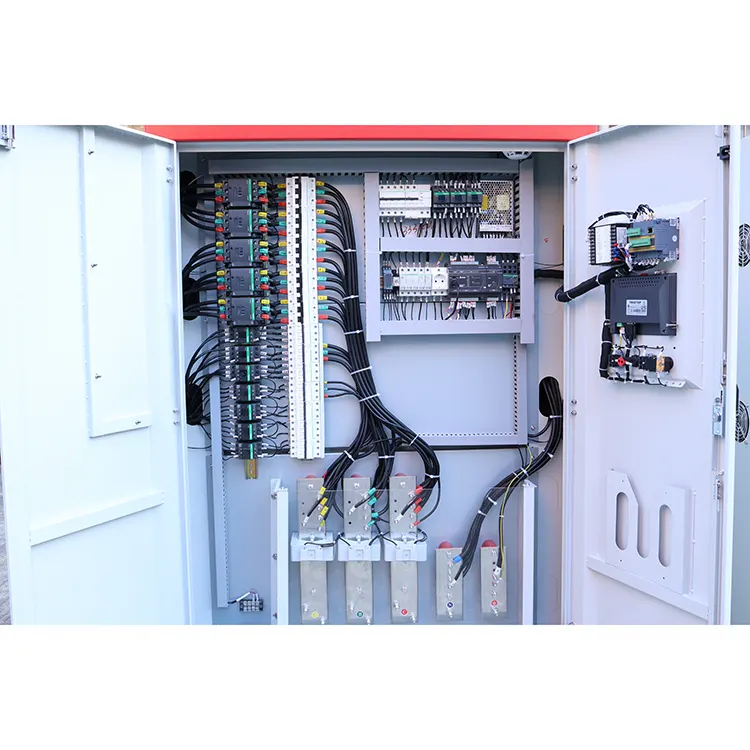

(4) 캐비닛 구조: 다층 부식 방지 코팅이 된 튼튼한 냉간 압연 강철 캐비닛, IP20/IP23 실내 보호, 치수 L1150×D1300×H1900mm, 순중량 540kg, F 등급 단열재; 전원 부스바, 팬 회로 및 원격 신호 단자를 위한 분할 배선 레이아웃으로 현장 배선 및 고객 제어 캐비닛과의 연결에 편리합니다.

(5) 이중 제어 모드: 로컬 7인치 HMI 터치스크린 작동; 원격 RS485 Modbus RTU 통신, PC 및 SCADA 중앙 집중식 자동 테스트 지원; MW 수준 결합 부하 테스트를 위해 여러 장치를 결합하는 마스터-슬레이브 병렬 기능.

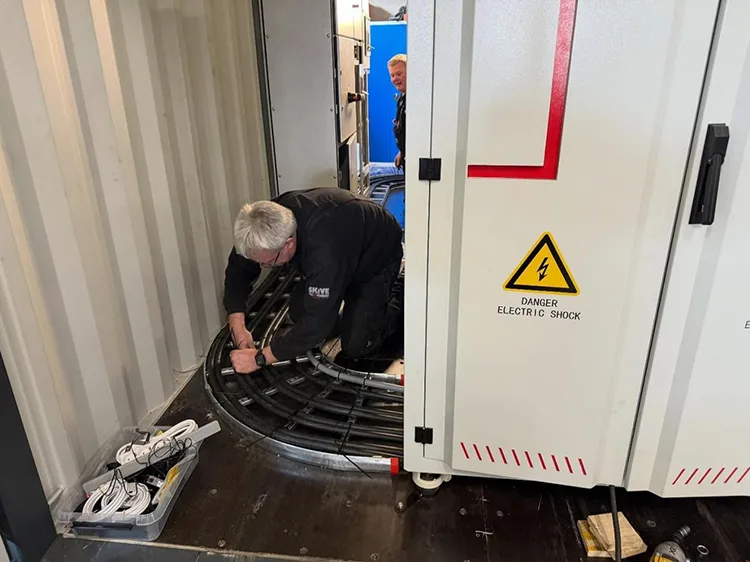

3. 현장 설치 및 시운전 기준

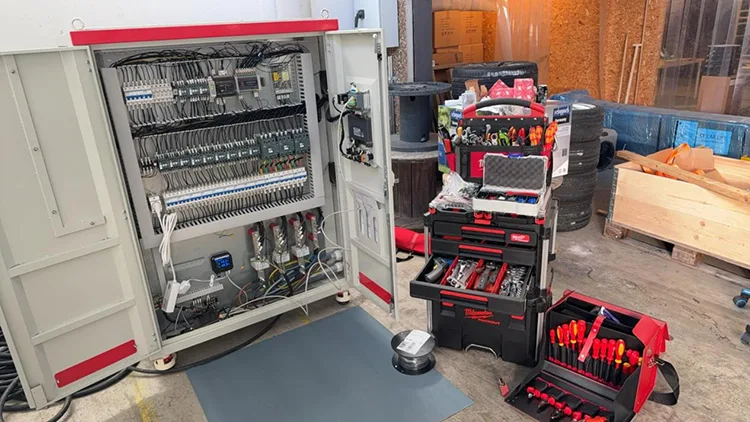

1). 설치 구성은 EU 전력 장비 설치 사양을 따릅니다. 전원 루프, 팬 제어 라인 및 측정 신호 라인을 위한 별도의 배선; 예약된 리프팅 러그 및 지게차 구멍을 통해 고정된 캐비닛, 안정적인 PE 접지.

2). 시운전 전 테스트에는 팬 조향 검사, 공기 덕트 평활도 검사 및 절연 저항 테스트가 포함됩니다. 모든 디버깅 항목이 FAT 공장 검사를 통과한 후에만 고객 전력 장비에 공식적으로 접근할 수 있습니다.

3). 작동 규칙: 공기 흡입구 및 배출구 필터를 정기적으로 청소하여 공기 막힘 및 비정상적인 온도 상승을 방지합니다. 장시간 연속 부하 테스트 중에 부하 캐비닛 주위에 가연성 물질이 쌓여 있지 않습니다.

4. 문제 해결 및 판매 후 유지 관리 서비스

비정상적인 과열, 저항 단락, 원격 통신 실패 및 잘못된 과열 경보를 포함한 일반적인 현장 결함은 공식 유지 관리 매뉴얼에 나열되어 있습니다.

정기 검사 표준: 3~6개월마다 캐비닛 내부 먼지 청소 및 팬 유지 관리를 정기적으로 수행합니다. 정기적인 절연 검사 및 해당 내전압 테스트를 위해 1000V 절연 저항계를 채택합니다.

보증 기간: 현장 시운전 후 12개월 또는 배송일로부터 18개월(둘 중 먼저 도래하는 날짜) 공장 제조 결함에 대한 무료 수리 및 부품 교체; 보증 이후 고객을 위한 평생 예비 부품 공급 및 글로벌 원격 기술 안내, 유럽 내 현장 시운전 서비스 옵션.

5. 프로젝트 성과

1). 정확한 등급 부하는 테스트 중복 전력을 완전히 소비하고 고객의 발전기, UPS 및 에너지 저장 장비의 전체 ​​주기 전체 부하 검증을 실현하고 불완전한 테스트 데이터 위험을 제거합니다.

2). 지능형 이중 제어 및 다중 보호 설계로 고객의 장기간 실제 사용 중에 안정적인 장시간 작동, 과열 및 안전 결함 제로를 보장합니다.

3). 모듈식 표준 구조는 일일 유지 관리 작업량을 크게 줄여 고객의 향후 운영 및 유지 관리 비용을 확실히 절감합니다.

유럽 ​​발전기, 데이터 센터 및 신에너지 프로젝트를 위한 맞춤형 고전력 500KW 380V AC 부하 은행에 대해서는 RST Electric에 문의하고 무료 기술 제안 및 견적을 받으세요.
