TO247 후막 전력 저항기

RST Electric의 TO247 후막 전력 저항기는 전력 저항기 패키징의 다음 단계를 나타내며 친숙하고 장착하기 쉬운 폼 팩터를 유지하면서 기존 TO220 장치보다 훨씬 더 높은 전력 처리 기능을 제공합니다. 35W 또는 50W로는 충분하지 않지만 더 큰 섀시 실장 저항기는 실용적이지 않은 애플리케이션을 위해 설계된 이 방열판 실장 저항기는 소형 TO247 패키지로 25°C 케이스 온도에서 100W(방열판 없이 3.5W)를 제공합니다. 단일 나사 장착 인터페이스는 기계적 통합을 단순화하므로 엔지니어는 최적의 열 전달을 위해 열 인터페이스 재료를 사용하여 장치를 방열판이나 섀시에 직접 부착할 수 있습니다.

최적화된 아키텍처

이 고전력 후막 저항기의 내부 구조는 전기 성능과 열 효율 모두에 최적화되어 있습니다. 안정성이 뛰어난 저항층을 알루미나 기판에 증착한 후 리드 프레임에 와이어 본딩하고 견고한 성형 플라스틱 패키지에 캡슐화합니다. 이 구조는 1800VAC를 견디고 10GΩ 이상의 절연 저항을 유지하는 탁월한 절연 특성을 제공합니다. 후막 기술의 비유도 특성은 최소한의 기생 인덕턴스를 보장하므로 PRT100은 고주파 스위칭 회로 및 빠른 과도 전류 애플리케이션에 적합합니다.

엄격한 장면 적응

PRT100 시리즈는 0.2Ω ~ 1MΩ의 넓은 저항 범위를 포괄하며 TCR 옵션은 ±50ppm/°C(정밀도 값 >10Ω의 경우) ~ ±300ppm/°C(낮은 저항 또는 높은 저항 범위의 경우)입니다. 표준 허용 오차에는 ±1%, ±5%, ±10%가 포함되며 고정밀 계측 및 범용 전력 애플리케이션을 모두 수용합니다. -65°C ~ +175°C의 확장된 작동 온도 범위를 갖춘 이 TO247 저항기는 신뢰성이 가장 중요한 열악한 환경에 매우 적합합니다. 중국에서 신뢰할 수 있는 To247 후막 전력 저항기 제조업체인 RST Electric은 10년 이상의 후막 엔지니어링 전문 지식과 정밀 제조를 결합하여 가장 까다로운 전력 전자 회로에서 신뢰할 수 있고 안정적인 성능을 제공하는 구성 요소를 제공합니다.

기술 사양

표준사양

전기적 성능

● 리드선 재질 : 주석도금동

● 최대 토크: 0.9Nm

● PRT100의 25°C 정격 전력은 방열판 없이 3.5W입니다.

● 전력 제한은 패키지 표면 온도에 따라 달라집니다.

● 방열크림을 바르게 발라야 합니다.

경쟁사와 비교하여 To247 후막 전력 저항기의 장점은 무엇입니까?

1. 높은 전력 밀도 - 케이스 온도 25°C에서 100W로 부피가 큰 섀시 장착 저항기가 필요 없이 컴팩트한 고전력 설계가 가능합니다.

2.TO247 업계 표준 패키지 – 단일 나사 장착을 통한 친숙한 설치 공간으로 기계적 통합 및 열 관리가 단순화됩니다.

3. 확장된 온도 범위 – -65°C ~ +175°C에서 작동하며 열악한 산업, 자동차, 항공우주 환경에 적합합니다.

4. 고전압 성능 – 최대 작동 전압 700V 및 절연 내력 1800VAC는 고전압 회로에서 안전한 작동을 보장합니다.

5. 넓은 저항 범위 – 단일 시리즈에서 0.2Ω ~ 1MΩ까지, 고전류 감지부터 고임피던스 전압 분할까지의 응용 분야를 포괄합니다.

6. 비유도 구조 – 후막 기술은 기생 인덕턴스를 최소화하여 고주파 스위칭 및 스너버 애플리케이션에 이상적입니다.

7. 정밀 공차 - ±1%, ±5%, ±10%로 제공되어 높은 정확도와 범용 요구 사항을 모두 충족합니다.

8. 낮은 TCR 옵션 – 10Ω을 초과하는 정밀도 값에 대해 최저 ±50ppm/°C로 온도 변화에 걸쳐 안정적인 성능을 보장합니다.

9. 우수한 절연성 - 절연 저항 >10GΩ으로 1800VAC를 견딜 수 있어 고전압 회로의 안전을 보장합니다.

10. 견고한 구조 - 성형 플라스틱 케이스는 저항성 요소를 기계적 응력, 습기 및 오염 물질로부터 보호합니다.

제품 응용

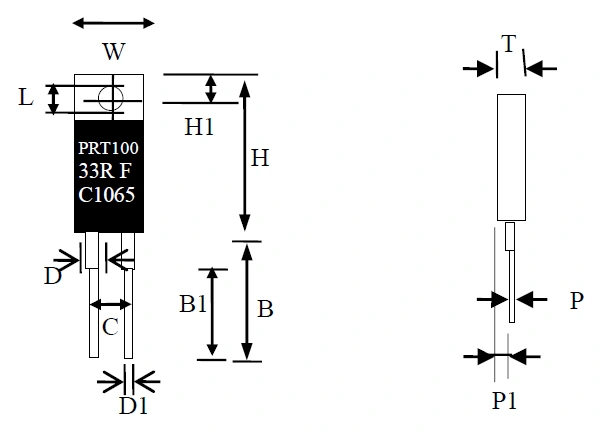

도면 및 치수:

교통수단

전체 운송 과정에서 저항기가 손상되지 않도록 보호와 적응성을 모두 고려하여 제품 품질을 종합적으로 보호하는 상세한 포장 및 운송 계획을 개발했습니다.

대량 배송 시 모든 To247 후막 전력 저항기는 정전기 방지 튜브 또는 특수 트레이를 사용하여 포장되어 포장 치수에 정확하게 맞습니다. 이는 핀이 구부러지거나 변형되는 것을 효과적으로 방지할 뿐만 아니라 장착 패드가 부딪히거나 마모되는 것을 방지하여 후속 설치 및 전기 성능에 영향을 주지 않습니다.

핀 보호를 위해 폼 엔드 캡이나 고정용 플라스틱 성형 패드를 사용하여 핀이 항상 일직선으로 유지되도록 합니다. 구매자가 후속 수정을 할 필요가 없으므로 조립 효율성이 향상됩니다.

포장 서비스

또한, 자동화된 조립 라인에 적합한 맞춤형 롤 테이프 포장 서비스를 주문형으로 제공하여 구매자의 생산 효율성을 향상시킬 수 있도록 지원합니다. 각 제품 배치에는 자세한 포장 목록과 검사 인증서가 첨부되어 있어 구매자의 검증과 승인이 용이하며 각 To247 후막 전력 저항기가 사양 요구 사항을 충족하는지 확인합니다. 배송 방법은 유연하며 다양한 구매 수량에 맞춰 조정할 수 있습니다. 소량 주문은 DHL, FedEx, UPS 등 국제 택배 서비스를 통해 빠른 배송으로 발송됩니다. 중간 규모 주문은 배송 시간과 비용의 균형을 맞춰 항공으로 운송됩니다. 대량 주문은 해상으로 배송되므로 운송 비용이 크게 절감됩니다. 모든 저항기는 포장하기 전에 100% 전기 테스트를 거칩니다. 특히 저항 값, 허용 오차 및 샘플링 TCR 검증을 검증하여 배송된 제품이 표준을 충족하는지 확인하는 데 중점을 둡니다.

RST Electric을 선택해야 하는 5가지 이유

경험이 풍부함

RST Electric은 10년간의 심층적인 개발과 축적을 통해 글로벌 바이어가 선호하는 파트너가 되었습니다. 핵심 강점은 일반 제조업체와 구별되고 엄격한 구매 요구 사항을 완벽하게 충족하는 고전력 시나리오를 위한 독점적인 기능에 중점을 둡니다. 중국의 법적 인증을 받은 제조업체로서 당사는 10년 이상 To247 후막 전력 저항기의 연구 및 생산에 전념해 왔습니다. 우리는 후막 기술 분야의 전문 제조업체로서 후막 증착, 레이저 미세 조정, 부품 조립, 제품 검사에 이르기까지 전 공정 자체 제어를 달성합니다. 아웃소싱 링크가 없으므로 처음부터 제품 품질의 일관성을 보장하고 프로세스 제어 감독으로 인한 성능 편차를 제거합니다.

공장 직접 공급

공장 직접 공급 모델은 당사의 핵심 역량 중 하나입니다. 모든 저항기는 중간 표시 없이 공장에서 직접 배송됩니다. 가격은 투명하고 추적 가능하므로 구매자는 보다 유리한 가격에 고품질, 고전력 저항기를 구입할 수 있습니다. 동시에 우리는 독점적인 To247 후막 전력 저항기 생산 라인을 갖춘 ISO 9001 인증 생산 기반을 보유하고 있습니다. 각 제품은 100% 전기 테스트를 거칩니다. 구매 요구 사항에 따라 MIL-PRF-55342 및 AEC-Q200 표준에 따라 샘플링 테스트를 제공할 수 있습니다. 우리의 전문 엔지니어링 팀은 고전력 전자 장치 및 열 관리 분야에서 광범위한 경험을 보유하고 있으며 구매자를 위한 제품 통합 프로세스의 다양한 문제를 해결하기 위한 목표 기술 지원을 제공할 수 있습니다.

글로벌 협력

우리는 광범위한 글로벌 협력 경험을 보유하고 있으며 글로벌 전원 공급 장치 제조업체, 자동차 전자 기업 및 산업 제어 생산업체에게 신뢰할 수 있는 공급업체가 되었습니다. 우리 제품은 독일, 미국, 일본 등 40여 개국에 수출됩니다. 우리는 다양한 산업과 지역의 표준과 요구 사항을 잘 알고 있으며 다양한 고전력 시나리오의 사용 요구 사항을 정확하게 충족할 수 있습니다.

맞춤화 지원

맞춤형 서비스 측면에서 우리는 100W 및 맞춤형 전력, 0.2Ω ~ 1MΩ 및 특수 저항 값, ±0.5% ~ ±10% 공차, 다중 TCR 옵션을 포함한 모든 범위의 맞춤화를 제공할 수 있을 뿐만 아니라 핀 형성 및 특수 스크리닝과 같은 맞춤형 서비스를 제공할 수 있어 다양한 구매자의 독점적인 요구를 완벽하게 충족할 수 있습니다.

판매 후 서비스

우리는 포괄적인 배송 및 판매 후 보증을 제공합니다. 표준형 제품은 10~15일 이내 배송이 가능하며, 맞춤형 제품은 15~25일 이내 배송이 가능해 구매자의 생산 계획에 맞춰 탄력적으로 조정할 수 있다. 제품과 함께 우리는 규정 준수 감사 요구 사항을 충족하기 위해 테스트 보고서, 재료 인증, RoHS/REACH 선언 등과 같은 완전한 문서를 제공합니다. 모든 제품에는 12개월 보증이 제공됩니다. 보증 기간 동안 우리는 원격 결함 진단, 예비 부품 배송 서비스를 제공하고 전문 기술 팀이 프로세스 전반에 걸쳐 제품 통합에 대한 전폭적인 지원을 제공하여 구매자가 프로세스 전반에 걸쳐 걱정하지 않고 진정한 상생 협력을 달성할 수 있도록 보장합니다.
