금속 클래드 저항기

RST Electric은 까다로운 제동 및 인버터/컨버터 애플리케이션용으로 설계된 로우 프로파일, 고성능 권선형 저항기인 금속 클래드 저항기를 출시합니다. 탁월한 펄스 과부하 기능(5초 동안 10배의 정격 전력)을 갖춘 유연한 설계가 특징인 이 금속 클래드 저항기는 소형 설치에서 안정적인 에너지 손실을 제공합니다. 150W~600W(방열판 장착 시 최대 1200W)의 정격 전력과 2.2Ω~1.1kΩ의 저항 범위를 갖춘 이 제품은 동적 제동 회로, 모터 드라이브 및 전력 변환 시스템에 이상적으로 적합합니다. 표준 600V 케이블은 통합을 단순화하는 동시에 로우 프로파일 설계로 공간이 제한된 장비에 설치할 수 있습니다. 낮은 TCR(±150ppm/°C 이하)로 ±5% 허용 오차 범위로 제공되는 이 권선형 금속 클래드 저항기는 반복되는 펄스 조건에서 안정적인 성능을 보장합니다.

문의 보내기

제품 설명

RST Electric의 금속 클래드 저항기는 소형, 로우 프로파일 패키지에 높은 펄스 성능이 필요한 응용 분야를 위한 고급 솔루션을 나타냅니다. 기존 전력 저항기와 달리 이 로우 프로파일 저항기는 향상된 전력 소비를 달성하기 위해 방열판 장착용으로 특별히 설계된 견고한 금속 클래드 하우징 내에 캡슐화된 특수 권선 요소가 특징입니다. 적절한 방열판에 장착하면 전력 등급이 두 배가 됩니다. 예를 들어 RXLT150은 방열판 없이 150W, 방열판을 포함하면 300W를 제공하여 공간과 열 요구 사항의 균형을 맞추는 엔지니어에게 뛰어난 설계 유연성을 제공합니다.

구조는 극한 조건에서의 신뢰성을 강조합니다. 각 장치는 5초 동안 정격 전력의 10배에 달하는 펄스 과부하를 견딜 수 있어 제동 회로에서 재생 에너지를 포착하고 인버터 애플리케이션에서 과도 서지를 견디는 데 이상적입니다. 표준 600V 정격 케이블은 현장 배선을 단순화하고 중전압 산업 환경에서 안전한 작동을 보장합니다. 기존의 관형 또는 섀시 장착 저항기에 비해 높이가 크게 감소된 로우 프로파일 폼 팩터를 통해 얕은 엔클로저, 모터 터미널 박스에 설치하거나 드라이브 섀시에 직접 부착할 수 있습니다.

엄격한 테스트를 통해 전기적 성능이 검증되었습니다. 절연 저항은 500V에서 10GΩ을 초과하고, 절연 저항은 4000V AC에서 검증되어 고전압 시스템에서 안전한 작동을 보장합니다. 온도 계수는 ±150ppm/°C 이하로 유지되어 최대 +250°C 표면 온도까지 작동 범위 전체에서 안정적인 저항 값을 보장합니다. 중국의 신뢰할 수 있는 금속 클래드 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 엔지니어링 전문 지식과 정밀 제조를 결합하여 현대 전력 전자 장치의 까다로운 요구 사항을 충족하는 구성 요소를 제공합니다.

기술 사양

모델	RXLT 시리즈
정격 전력(방열판 제외)	150W, 200W, 300W, 400W, 500W, 600W
정격 전력(방열판 포함)	300W, 400W, 600W, 800W, 1000W, 1200W
저항 범위	2.2Ω~1.1kΩ(모델에 따라 다름)
용인	±5%(J)
온도 계수(TCR)	≤ ±150ppm/°C
최대 작동 전압	√(P × R)
펄스 과부하 기능	5초 동안 10 × 정격 출력
절연저항	≥ 10GΩ @ 500V DC
유전체 내전압	4000V AC
최대 표면 온도	+250°C
하우징 재질	메탈 클래드(알루미늄 합금)
내부요소	세라믹/유리섬유 코어에 권선됨
종료	600V 정격 케이블(표준)
설치	방열판 마운트(최대 전력에 권장)
규정 준수	RoHS 규제, CE

제품특징

1. 높은 펄스 성능 – 5초 동안 정격 전력의 10배에 해당하는 펄스 과부하를 견딜 수 있어 제동 회로에서 재생 에너지를 포착하고 과도 서지에서 살아남는 데 이상적입니다.

2. 로우 프로파일 디자인 - 컴팩트한 폼 팩터로 얕은 인클로저, 모터 터미널 박스 및 공간이 제한된 드라이브 시스템에 설치할 수 있습니다.

3. 유연한 전력 등급 - 이중 전력 등급(방열판 유무)은 설계 유연성을 제공합니다. 방열판을 올바르게 장착하면 전력이 두 배로 늘어납니다.

4.고전압 케이블 - 표준 600V 정격 케이블은 현장 배선을 단순화하고 중전압 산업용 애플리케이션에서 안전한 작동을 보장합니다.

5. 우수한 절연성 - 절연 저항 ≥ 10GΩ @ 500V 및 4000V AC의 유전 내력은 고전압 시스템에서 안전한 작동을 보장합니다.

6.낮은 TCR – 온도 계수 ≤ ±150ppm/°C는 최대 +250°C의 전체 작동 범위에서 안정적인 저항 값을 보장합니다.

7. 제동 및 인버터 애플리케이션에 최적화 - 동적 제동 회로, 인버터/컨버터 보호 및 모터 구동 애플리케이션용으로 특별히 설계되었습니다.

8. 견고한 금속 클래드 구조 - 알루미늄 합금 하우징은 기계적 보호 기능과 장착 표면에 대한 효율적인 열 전달 기능을 제공합니다.

9. 넓은 저항 범위 – 다양한 전류 감지 및 에너지 소산 요구 사항을 포괄하는 2.2Ω ~ 1.1kΩ.

제품 응용

산업	특정 애플리케이션	설명
모터 드라이브 및 제동	동적 제동 저항기	크레인, 엘리베이터, 컨베이어의 감속 중에 모터에서 회생 에너지를 포착합니다.
모터 드라이브 및 제동	인버터 스너버	IGBT 기반 인버터 회로의 과도 전압을 흡수합니다.
전력 변환	변환기 보호	결함 전류를 제한하고 AC/DC 및 DC/DC 컨버터의 서지를 흡수합니다.
전력 변환	소프트 스타트 회로	전원 공급 장치 및 모터 시동기에 대한 돌입 전류 제한 기능을 제공합니다.
재생에너지	풍력 터빈 제동	피치 제어 시스템과 비상 정지에서 에너지를 소산합니다.
재생에너지	태양광 인버터 덤핑	독립형 PV 시스템의 과도한 에너지 소산을 위한 부하 저항기입니다.
산업 자동화	서보 드라이브	CNC 및 로봇 공학의 고속 위치 결정 시스템용 제동 저항기입니다.
산업 자동화	용접 장비	저항 용접기의 전류 제한 및 스너버 회로.
운송	철도 보조 드라이브	철도 차량 및 트램의 보조 모터용 제동.
운송	전기 자동차 충전기	EV 충전 인프라의 부하 테스트 및 보호 회로.
HVAC 시스템	대형 팬 제동	산업용 팬 및 송풍기의 해안 정지 중 에너지 흡수.
HVAC 시스템	펌프 제어	가변 주파수 구동 제어 펌프를 위한 동적 제동.

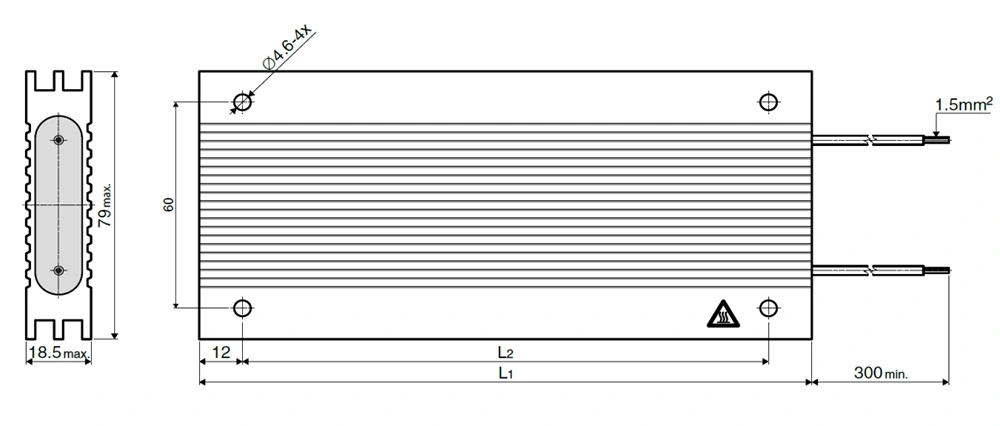

도면 및 치수

Metal Clad Resistor

유형 L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

포장 및 배송

독립 포장

RST Electric은 제품 운송의 안전을 매우 중요하게 생각합니다. 각 금속 클래드 저항기는 독립적으로 포장됩니다. 먼저 정전기 방지 전기 버블 필름으로 포장한 후 독립 포장 상자에 넣습니다. 이는 금속 케이스와 케이블 터미널을 포괄적으로 보호하여 운송 중 마찰과 충돌로 인한 손상을 방지합니다.

다양한 포장 디자인

케이블은 말아서 분류하고 케이블 타이로 고정하여 운송 중 손상을 방지합니다. 대량 주문의 경우 저항기가 서로 충돌하는 것을 방지하기 위해 내부에 폼 파티션이 있는 골판지 상자를 사용하여 포장합니다.

유연한 화물 서비스

각 제품 배치에는 포장 목록과 검사 인증서가 함께 제공되므로 고객의 규정 준수 확인이 용이합니다. 화물 운송 방법은 유연하며, 소규모 배치에는 DHL/FedEx/UPS 특급, 중간 배치에는 항공 화물, 대규모 배치에는 해상 화물이 있어 다양한 요구 사항을 충족할 수 있습니다.
