Chassis Mount Power Resistor

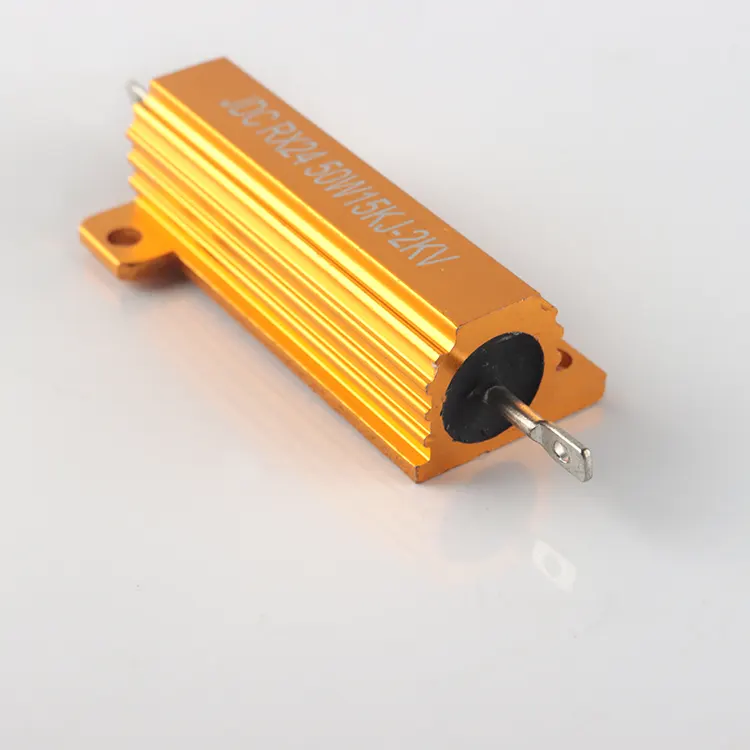

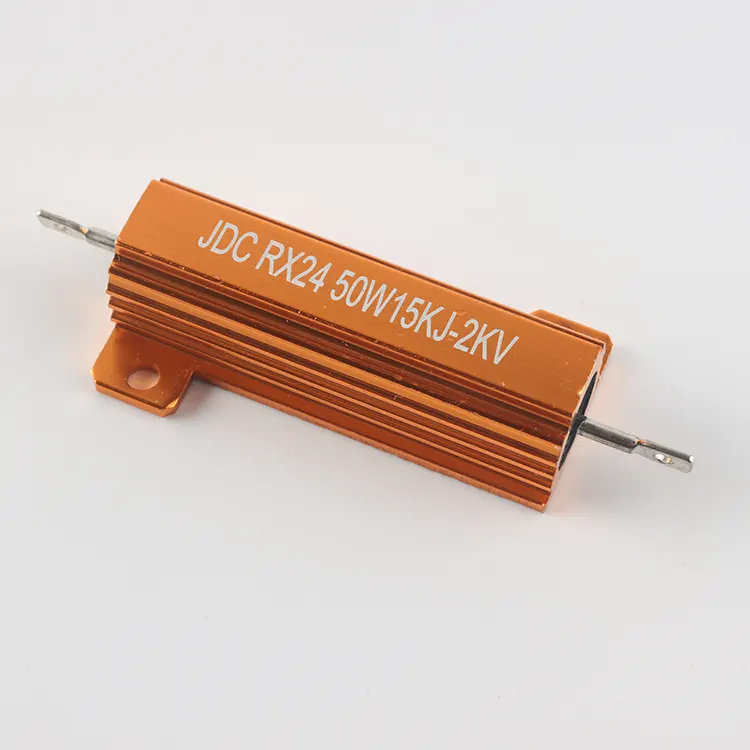

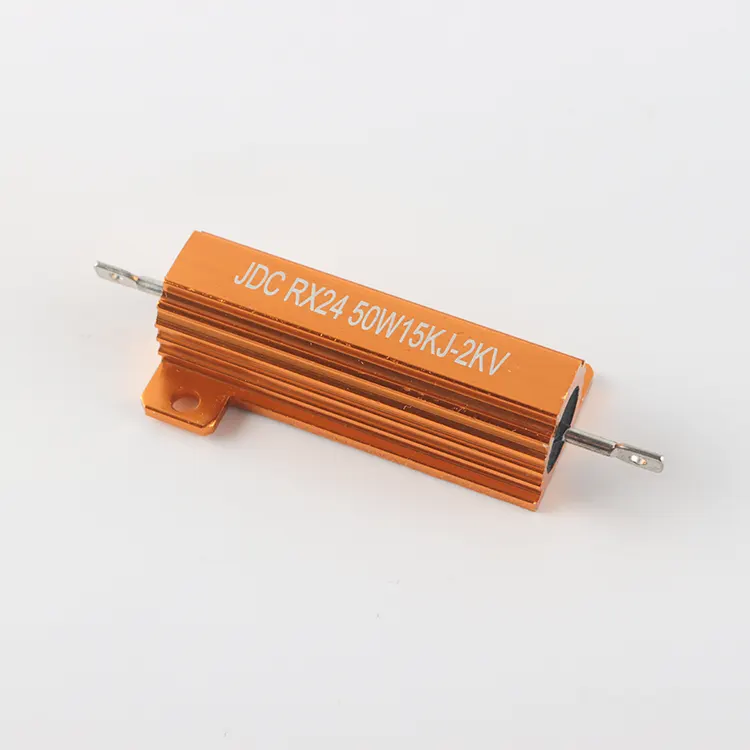

The Chassis Mount Power Resistor from RST Electric represents the culmination of advanced materials engineering and precision manufacturing. Unlike conventional resistors, this Power Resistor features a robust metal aluminum crust that serves multiple critical functions: it provides excellent thermal conductivity for efficient heat dissipation, offers mechanical protection against vibration and shock, and enables secure mounting to cooling plates or chassis surfaces for optimal thermal management. The internal element is encapsulated using flame-retardant inorganic materials through an integrated encapsulation process, ensuring high insulating capacity and exceptional vibration resistance.

This construction results in an Aluminum Housed Resistor capable of continuous operation in temperatures ranging from -55°C to +275°C, with dielectric strength verified through rigorous testing. The compact form factor delivers high power density – small size combined with significant power load – making it ideal for space-constrained applications in industrial controls, renewable energy systems, and professional audio equipment. Each unit undergoes comprehensive performance validation including temperature coefficient measurement, short-time overload testing, solderability verification, and load life testing under both humidity and heat conditions. The non-flammability characteristic is confirmed through overload testing at 5x, 10x, and 16x rated power, ensuring no visible flame under extreme conditions.

As a trusted Chassis Mount Power Resistor manufacturer in China, RST Electric combines over 10 years of power resistor engineering expertise with stringent quality control to deliver components that meet the demanding requirements of modern industrial and commercial applications.

기술 사양

제품특징

1.Metal Aluminum Crust Construction – Extruded aluminum housing provides excellent heat radiation performance and mechanical protection, enabling reliable operation in harsh environments .

2. 높은 전력 밀도 – 높은 전력 부하 성능과 결합된 컴팩트한 크기로 공간이 제한된 산업 응용 분야에 이상적입니다.

3.Superior Insulation & Flame Retardancy – Integrated encapsulation with flame-retardant inorganic materials ensures high insulating capacity and passes non-flammability testing at 16x overload .

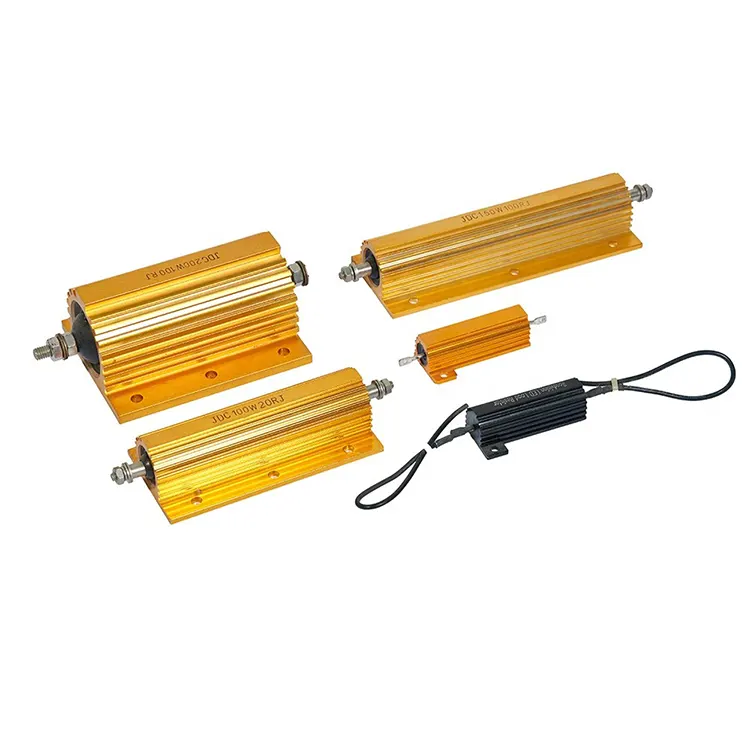

4.Multi-Connection Flexibility – Available with copper lead wires or multiple connection forms for easy installation in various configurations .

5.Wide Application Range – Suitable for power supplies, VFDs, elevators, professional audio, and high-end equipment requiring precision and reliability .

6.Comprehensive Testing Validation – Each unit undergoes rigorous testing including temperature cycling, load life humidity/heat, vibration, and terminal strength verification .

7. 정밀 공차 – 다양한 회로 요구 사항을 충족하기 위해 ±1%, ±2%, ±5%, ±10% 공차로 제공됩니다.

8.High Voltage Capability – Maximum working voltages from 150V to 1600V with dielectric withstanding up to 2300V, covering medium to high voltage applications .

9. 우수한 열 안정성 - ±100ppm/°C의 낮은 TCR은 작동 온도 범위 전체에서 저항 드리프트를 최소화합니다.

10. 맞춤형 성형 - 맞춤형 리드 구성 및 장착 배열에 사용할 수 있는 특수 성형 코드입니다.

제품 응용

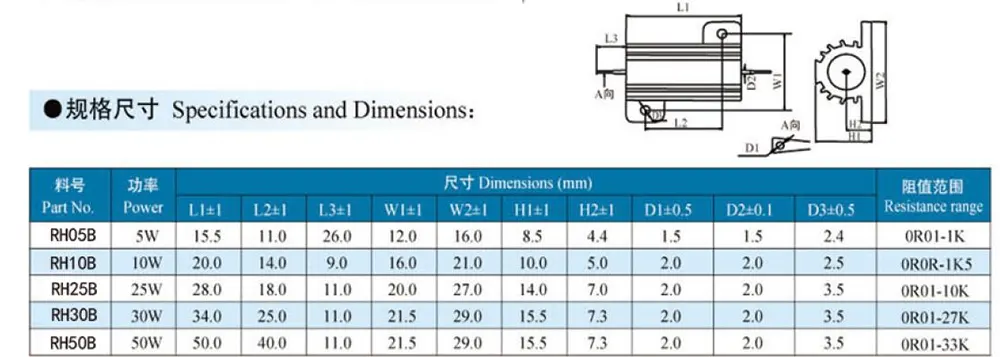

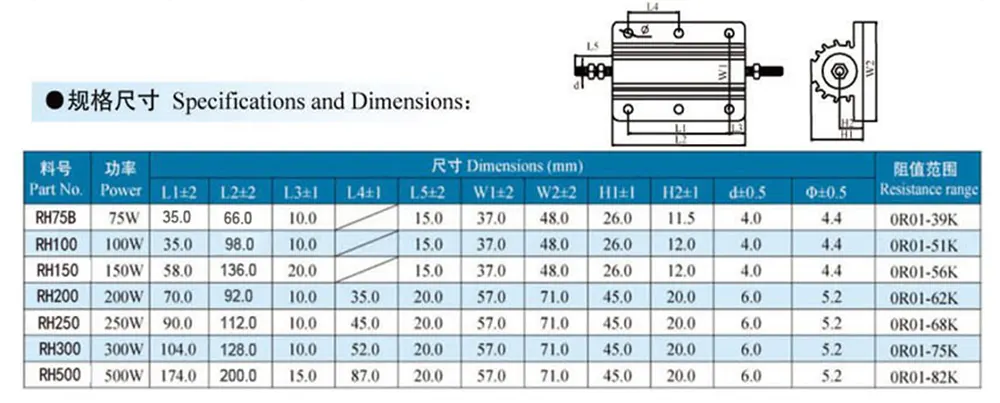

도면 및 치수

포장 및 배송

RST Electric은 모든 섀시 장착 전력 저항기의 안전한 배송을 보장합니다.

● Individual Packaging: Each resistor is wrapped in anti-static bubble film and placed in individual boxes to prevent surface damage to the aluminum housing.

● Lead Protection: Copper lead wires are protected with foam sleeves to prevent bending or damage during transit.

● 대량 포장: 대량 주문의 경우 저항기는 접촉을 방지하기 위해 폼 칸막이를 사용하여 골판지 상자에 안전하게 포장됩니다.

● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.

● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.

모든 장치는 지정된 저항 값과 외관 표준을 충족하는지 확인하기 위해 포장하기 전에 100% 전기 테스트와 육안 검사를 거칩니다.

RST Electric을 선택하는 이유는 무엇인가요?

정밀도, 성능, 신뢰성이 중요한 경우 RST Electric이 이를 제공합니다.

직접 공장, 알루미늄 하우징 전문가

● 당사는 중국에 본사를 두고 10년 이상 섀시 실장 전력 저항기 생산을 전문으로 하는 인증된 제조업체입니다.

● Complete in-house control over aluminum extrusion sourcing, element winding, integrated encapsulation, and testing – ensuring consistent quality.

● 모든 알루미늄 하우징 저항기의 가격은 투명하고 중개자가 없는 공장에서 직접 가격을 책정합니다.

전문 제조 및 품질 보증

● 전용 알루미늄 저항기 조립 라인을 갖춘 ISO 9001 인증 시설.

● 모든 장치에서 100% 전기 테스트(저항, 유전체, 절연)가 수행됩니다.

● 온도 순환, 부하 수명 습도, 진동 및 불연성 테스트를 포함한 포괄적인 성능 검증.

● Experienced engineering team specializing in power resistors for industrial and high-end equipment applications.

🌍 글로벌 경험, 신뢰할 수 있는 공급업체

● 전 세계 전원 공급 장치 제조업체, VFD 회사, 엘리베이터 OEM 및 전문 오디오 장비 생산업체의 검증된 공급업체입니다.

● 독일, 미국, 일본, 한국, 이탈리아 등 40여 개국에 수출 실적을 보유하고 있습니다.

● Deep domain expertise in applications requiring high reliability and precision in harsh environments.

끝없는 맞춤화

● 정격 전력: 5W ~ 500W(맞춤형 구성에서는 더 높은 수준 사용 가능).

● 저항 값: 0.1Ω~10kΩ(특수 값 사용 가능).

● 공차: ±1%, ±2%, ±5%, ±10%(맞춤 공차 가능).

● TCR 옵션: ±100ppm/°C~±300ppm/°C.

● 연결 형태: 구리 리드선 / 나사 단자 / 맞춤형 커넥터.

● 성형 옵션: 맞춤형 리드 구성을 위한 특수 코드.

● 장착: 표준 섀시 마운트/맞춤형 브래킷/냉각판 준비.

안정적인 배송 및 평생 지원

● 표준 리드 타임: 표준 등급의 경우 7~10일, 12-15 days for custom configurations.

● 종합 문서: 테스트 보고서, 재료 인증, RoHS/CE 선언.

● 전원 공급 장치, 드라이브, 오디오 장비 및 산업용 제어 장치에 통합하기 위한 기술 지원이 제공됩니다.
