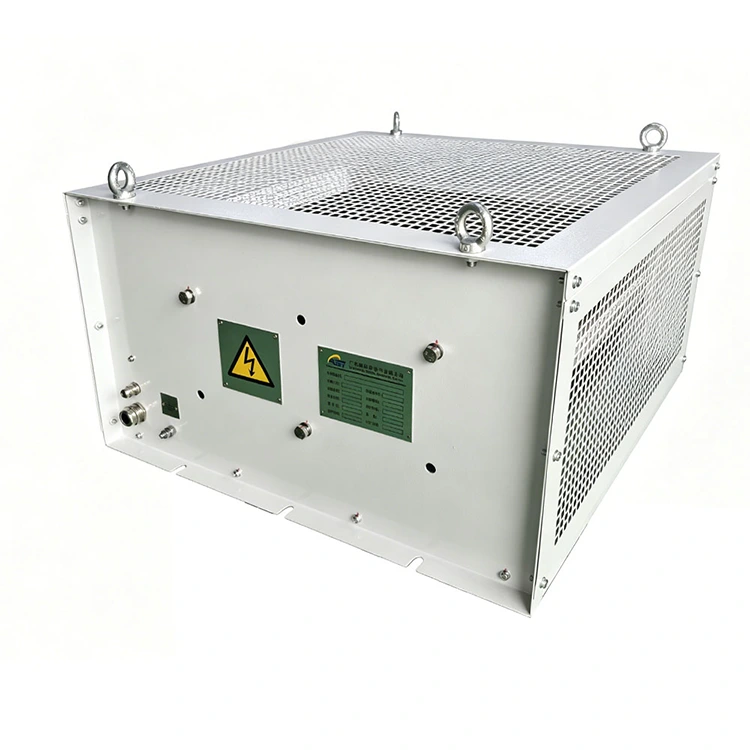

20kW 제동 저항기

20kW 제동저항기는 산업 현장의 실제 문제점을 토대로 개발되었습니다. 높은 전력 에너지 소비, 다중 냉각 솔루션, 낮은 인덕턴스 전기 설계, 높은 보호 본체 구조 및 전체 차원 사용자 정의 기능을 통합합니다. 모터 감속으로 인한 회생 전기 에너지를 효율적으로 흡수하고, DC 버스 전압을 안정화하며, 과전압 트립 및 부품 소손 결함을 방지할 수 있습니다.

이 제품은 글로벌 주류 산업 전압과 호환되며 다양한 설치 조건과 열악한 실외 환경에 적합합니다. 공장을 떠나기 전에 완전한 고전압 및 노화 테스트를 거쳤습니다. 이는 운영 안정성, 사용 안전성 및 향후 적응을 위한 유연성을 고려합니다. 엘리베이터, 크레인, 풍력 장비, 산업용 테스트 벤치 및 자동화된 생산 라인과 같은 산업에 이상적인 표준 에너지 소비 구성 요소입니다.

산업용 중부하 제동 시나리오를 위해 특별히 설계되었습니다.

1. 정확한 조건 적응

주파수 변환기, 서보 드라이브, 리프팅 기계 및 풍력 터빈 피치 시스템과 같은 고주파 시작-정지 및 중부하 제동 장비를 대상으로 하는 이 제품은 피드백 전기 에너지를 생성하는 모터 감속, 그리드 변동 및 드라이버 과전압 오류와 같은 일반적인 현장 문제를 구체적으로 해결합니다.

2. 견고한 전력 성능

표준 정격 20kW 연속 전력 소비, 짧은 기간 동안 40kW 과부하 충격을 견딜 수 있고 간헐 제동 및 장기 연속 제동 작동 모드를 모두 충족하며 고강도 산업 조건에 적합합니다.

3. 다양한 적용 산업

20kW 제동 저항기는 강력한 다용성과 간단한 교체 및 적용 기능을 통해 엘리베이터 제어 시스템, 항만 리프팅 장비, 산업용 테스트 플랫폼, 풍력 터빈 발전 장치 및 컨베이어 라인 주파수 변환 전송에 직접 적용할 수 있습니다.

기술 사양

구조적 및 열 방출의 장점

1. 고품질 내열성 코어

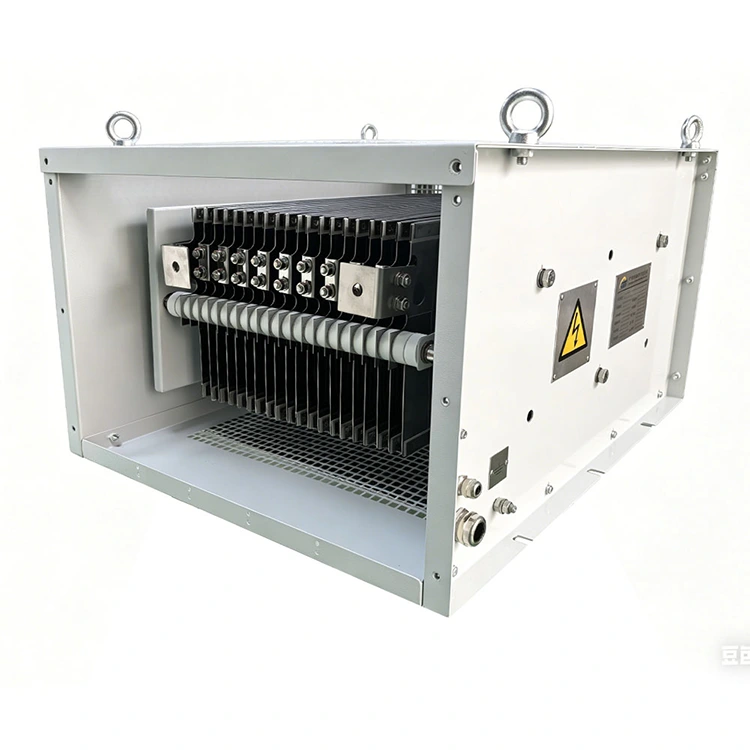

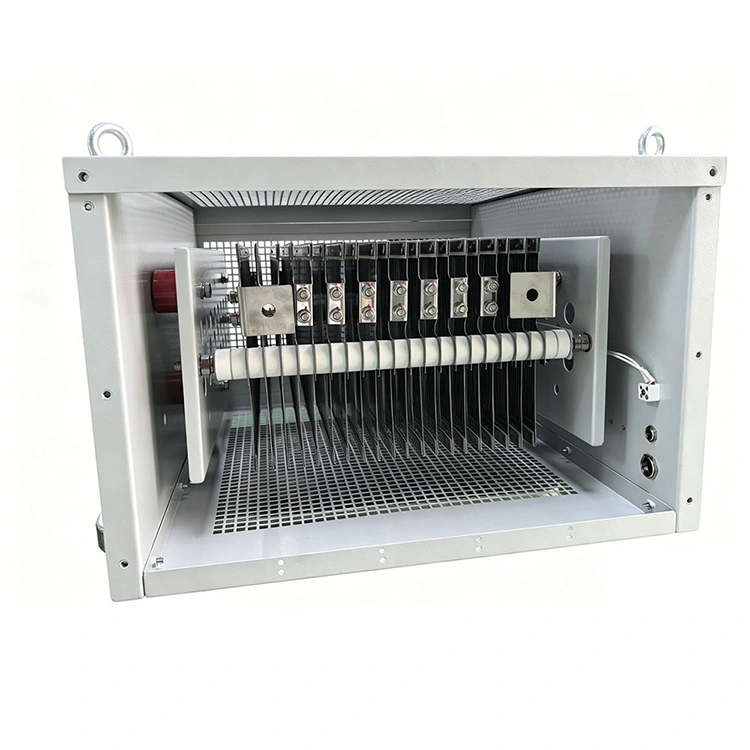

고온에 강한 권선 저항기와 세라믹과 운모로 이루어진 다층 절연 구조를 활용하여 높은 온도 저항 수준과 우수한 저항 안정성을 갖추고 있습니다. 노화되거나 표류할 가능성이 없으며 장기간 작동 중에 과열될 가능성도 없습니다.

2. 세 가지 냉각 옵션 사용 가능

조용한 작동을 위한 자연 공랭식, 고밀도 방열을 위한 강제 공랭식, 열악한 환경에서 온도가 높고 좁은 공간에 설치하기 위한 수냉식을 지원합니다. 이러한 옵션은 현장 서버룸 공간 및 주변 온도에 따라 자유롭게 선택할 수 있습니다.

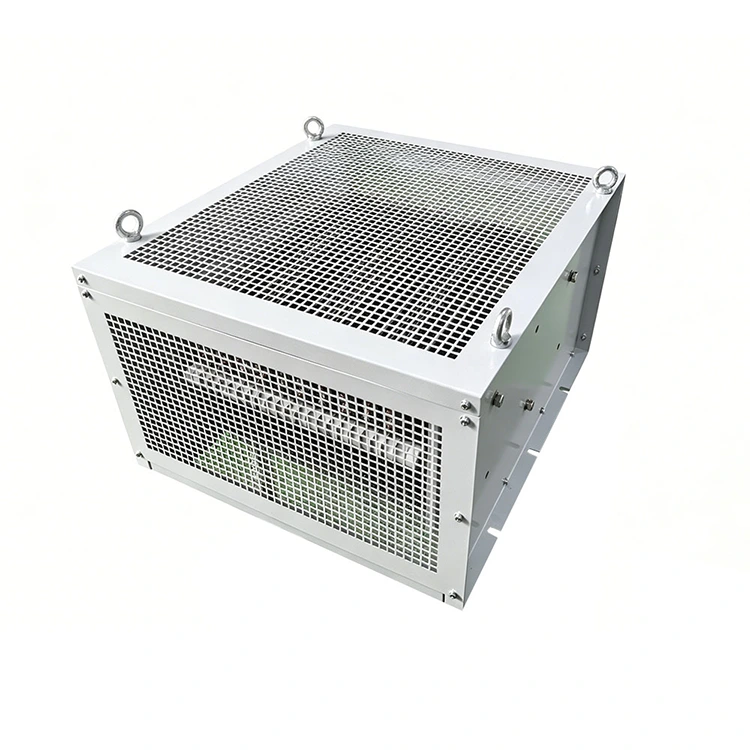

3. 견고한 인클로저

전체 기계는 부식 방지 스프레이 기술이 적용된 강판 또는 알루미늄 합금 인클로저로 만들어졌습니다. 보호 수준은 IP54~IP65로 방진, 방수, 방습 기능을 제공하여 옥외, 광산, 항만 등 열악한 산업 환경에 적합합니다.

전기 성능 하이라이트

1. 낮은 인덕턴스 전문 디자인

최적화된 권선 배열은 기생 인덕턴스를 크게 줄여 고주파 스위칭 주파수 인버터에 적합하고 전압 스파이크를 억제하며 드라이버 및 후속 전기 부품을 충격으로부터 보호합니다.

2. 넓은 전압 전 범위 호환성

20kW 제동 저항기는 380V-690V AC 시스템과 호환되며 최대 1000V DC 버스를 지원하고 전 세계 주류 산업 전압 표준과 호환되며 수출 프로젝트 및 국내외 장비에 직접 일치시킬 수 있습니다.

3. 저항값을 정확하게 맞춤 설정할 수 있습니다.

저항 값은 모든 사용자 정의에 대해 0.5Ω-500Ω을 포괄하며 ±5%의 허용 오차로 다양한 브랜드의 인버터 권장 매개변수를 엄격하게 일치시킬 수 있으며 균일한 제동력과 제어 가능한 부드러운 감속 느낌을 제공합니다.

제품 응용

안전 보호 구성

1. 과열 보호 옵션

NTC 서미스터와 상시 닫힘 열 스위치는 옵션으로 제공됩니다. 이는 주파수 변환기의 보호 인터페이스에 직접 연결될 수 있으며 자동 과열 경고 또는 회로 차단 기능을 제공하여 과열 및 화재 위험을 제거합니다.

2. 공장 전체의 전체 고전압 테스트

각 장치는 2.5kV 내전압 절연 테스트, 상온 저항 교정 및 샘플링 열 사이클링 검증을 거칩니다. 절연이 신뢰할 수 있고 안전율이 높습니다.

3. 작동 조건에 적응

연속 제동 및 간헐 제동 사이클 모드를 지원합니다. 잦은 시동 정지로 인한 열 축적이 발생하지 않아 현장 정지 및 유지 관리 빈도가 크게 줄어듭니다.

설치 및 통합의 장점

1. 다양한 설치 방법

바닥 설치형, 측면 장착형, 벽면 장착형, 19인치 랙 설치 등 세 가지 주요 형태를 제공합니다. 기존 캐비닛 레이아웃에 맞게 맞춤형 설치 브래킷을 제공할 수도 있습니다.

2. 다양한 배선 방법

20kW 제동 저항기는 표준 나사 단자와 구리 버스 인터페이스와 함께 제공됩니다. 확장 리드, 방수 플랜지 헤드 등 맞춤형 배선 옵션도 제공되므로 배선 과정이 간단하고 연결이 안정적입니다.

3. 수정 없이 전체 기계 설치 준비 완료

구조적 치수, 배선 위치 및 캐비닛 색상은 모두 프로젝트에 따라 맞춤 설정할 수 있습니다. 일단 배송되면 장비를 직접 설치하고 사용할 수 있으므로 현장 드릴링, 수정 및 디버깅에 드는 추가 비용이 없습니다.

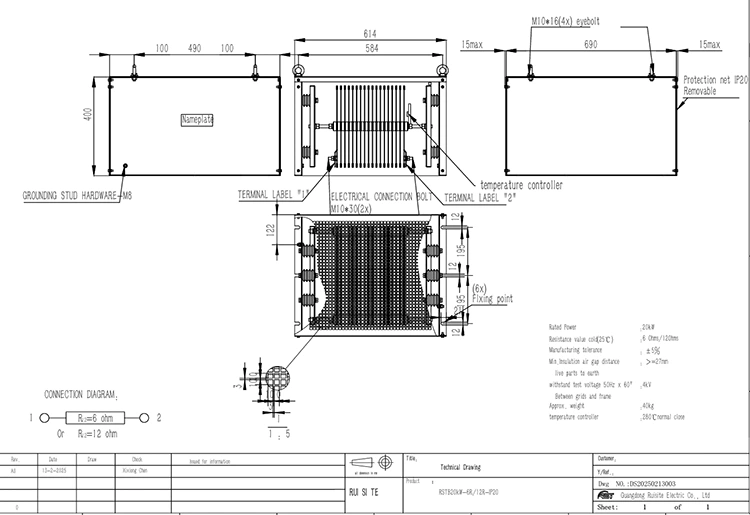

도면 및 치수

포장 배송 및 품질 보증

1. 전문 보호 포장

20kW 제동 저항기는 방습 필름으로 포장되고 폼으로 강화되었습니다. 대형 모델은 접착된 나무 상자에 포장되며 보호를 위해 단자를 별도로 밀봉하여 제품이 운송 중 습기에 영향을 받거나 충격으로 인해 제품이 손상 및 변형되지 않도록 합니다.

2. 상품과 함께 제공되는 완전한 문서

각 주문에는 포장 목록, 공장 테스트 보고서, 저항 값 검사 인증서, 설치 매뉴얼 및 온도 제어 액세서리 정보가 함께 제공되어 프로젝트 승인 및 대외 무역 통관 요구 사항을 충족합니다.

3. 안정적인 배송 및 애프터 서비스

표준 모델은 10~15일 이내에 배송되고, 맞춤형 모델은 15~25일 이내에 배송됩니다. 전체 기계는 18개월 보증을 제공하며 제동 회로 구성, 원격 디버깅 및 결함 기술 지원에 대한 무료 상담이 제공됩니다.

RST Electric을 선택하세요

1. 소스 공장의 전문 축적

10년 동안 제동 저항기 및 부하 저항기를 연구하고 생산해 왔습니다. 권선, 용접, 조립부터 열 테스트까지 모든 프로세스가 독립적으로 개발 및 제어되므로 일관된 품질이 보장되고 중개자 마크업이 없습니다.

2. 엄격한 품질검사 시스템

ISO9001 인증 생산 라인. 모든 장치는 저항값, 절연, 내전압 및 온도 제어 테스트를 거쳐야 합니다. IEC, UL, NEMA 등 국제 표준을 준수합니다.

3. 글로벌 프로젝트 서비스 경험

제품은 40개국 이상으로 수출됩니다. 유럽, 동남아시아, 남미의 현지 ​​근무 조건을 잘 알고 있습니다. 우리는 고객이 프로젝트에 대한 매개변수 일치를 만들고 규정 준수 문서를 제공하도록 지원할 수 있습니다.
