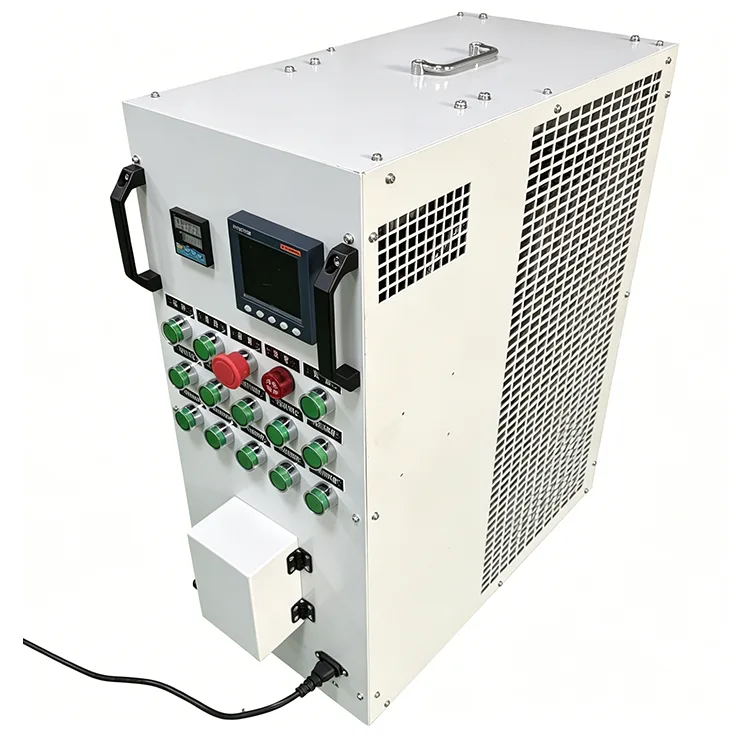

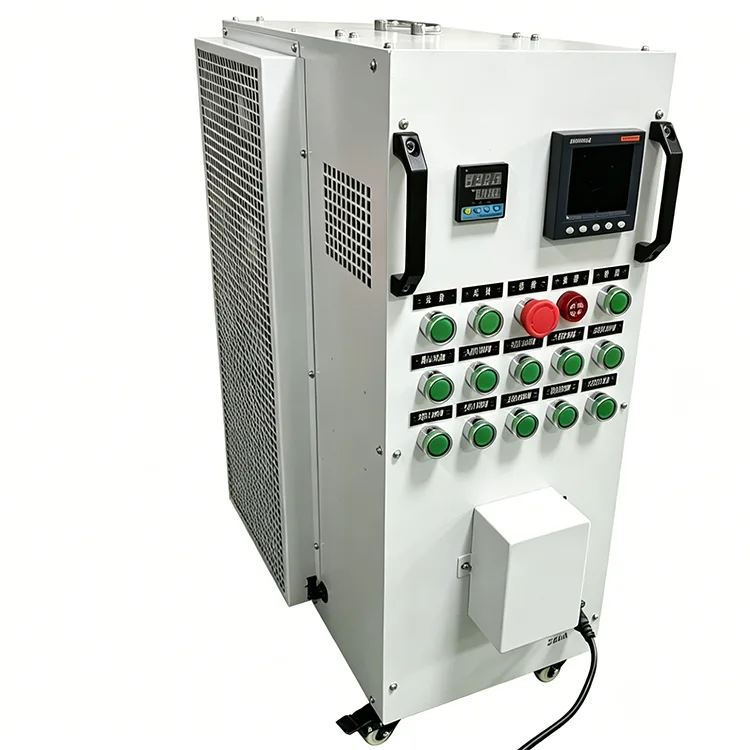

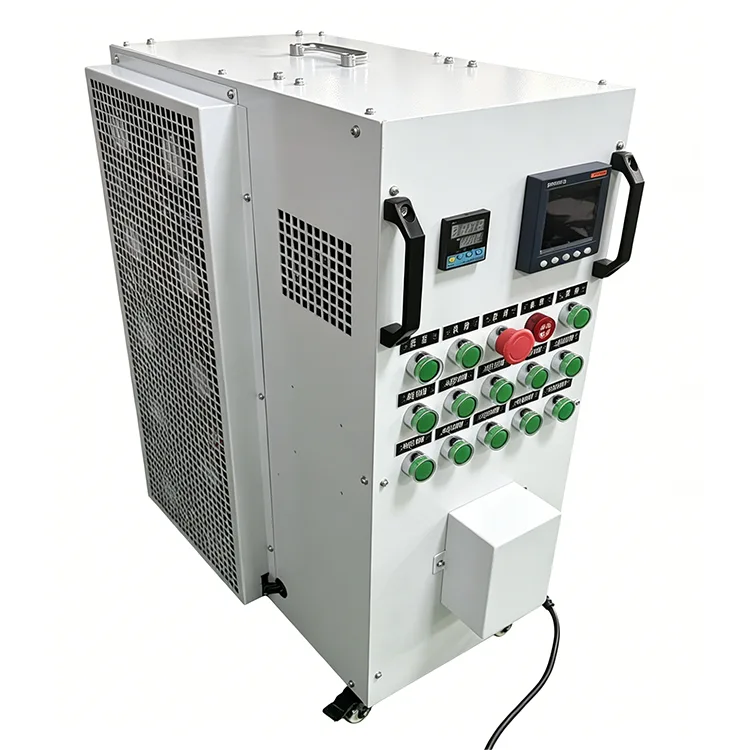

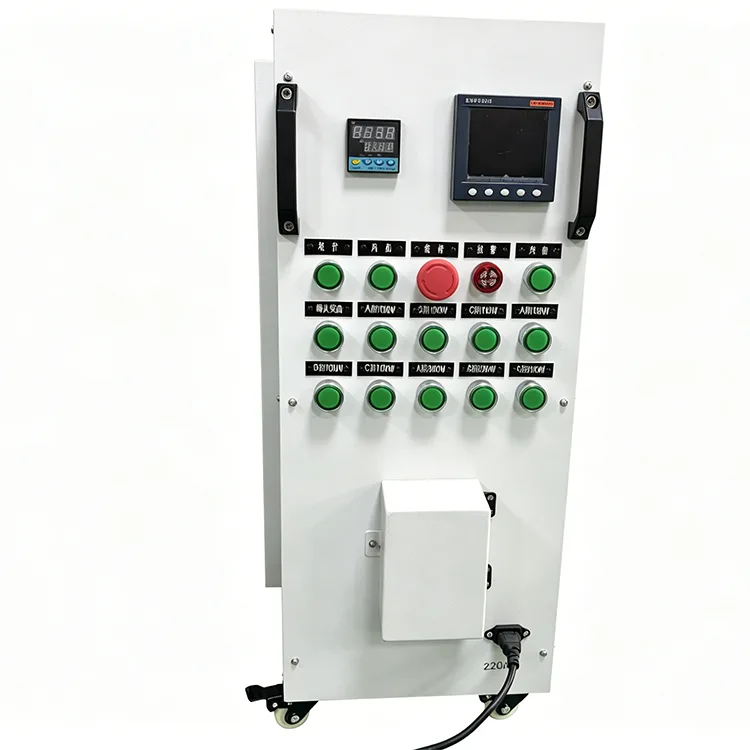

120kW-200VAC 부하 뱅크

3. 핵심 부품 소재 및 공정 소개

3.1 부하저항 유닛

1. 고온 저항, 내산화성 및 우수한 열 안정성을 갖춘 Fe-Cr-Al 합금 저항선을 채택했습니다.

2. 장기간 전체 부하 작동 시에도 열이 발생하고 변형이나 노화가 발생하지 않으며 저항 드리프트가 작습니다.

3. 400Hz 중간 주파수 작동 조건, 낮은 반응 손실 및 안정적인 순수 저항 특성에 최적화됨

3.2 냉각팬 시스템

1. 120kW 200V 휴대용 AC 부하 은행에는 특수 저소음 축류 팬, 고강도, 내식성 및 긴 서비스 수명이 장착되어 있습니다.

2. 로드 모듈의 열을 빠르게 방출하기 위한 큰 공기량과 공기 압력

3. 적재 영역과 공기 배출구에 설치된 여러 기계식 온도 센서 온도에 따른 자동 부하 차단 및 알람 1회

4. 팬 인터록 논리: 과열로 인한 소모를 방지하기 위해 팬이 정상적으로 작동한 후에만 부하를 켤 수 있습니다.

3.3 전기 제어 및 데이터 수집 핵심 부품

1. 접촉기: Schneider LC1D 시리즈, 접촉 방지 제거 및 안정적인 동작

2. 저전압 제어 부품: Chint/Schneider 회로 차단기, 푸시 버튼 및 표시등

3. 데이터 수집: 전압, 전류, 전력 및 주파수의 정확한 실시간 수집을 위한 Qingzhi 다기능 측정기

4. 전도성 부품: 순수 구리 버스바, 낮은 발열 및 우수한 내산화성

4. 표준 작동 지침

4.1 작동 전 점검

1. 배치: 평평한 실내 바닥에 놓습니다. 측면 공기 흡입구/배출구에 ≥30cm 환기 공간을 확보하십시오. 공기 덕트를 막지 마십시오

2. 외관 점검: 캐비닛 손상 없음; 바퀴는 단단히 고정되어 있습니다. 항공 소켓이 온전하고 단단함

3. 회로 점검: 내부 배선 노화 없음; 단자가 잘 고정되어 있습니다. 미터 및 표시기 상태 양호

4. 환경 점검: 가연성 물질과 강한 전자기 간섭을 피하세요. 습도가 높은 환경에서 미리 제습

4.2 배선 및 전원 켜기 절차

1. 부하 배선: 전용 항공 플러그를 사용하여 발전기/전원 공급 장치에 연결합니다. 핫 플러깅은 허용되지 않습니다.

2. 220V/50Hz 제어 전원을 켭니다. 패널이 켜지면서 장치가 자체 점검 및 대기 모드로 전환됩니다.

3. 오류 경보 없음을 확인하고 비상 정지 버튼을 정상 상태로 재설정합니다.

4.3 부하 테스트 작업

1. 로컬 노브를 통해 부하를 단계적으로 증가시킵니다: 0→25%→50%→75%→100%; 한 번에 전체 부하로 직접 전환하지 마십시오.

2. 실제 전력 영향 시나리오를 시뮬레이션하기 위해 갑작스러운 부하 증가 및 감소를 지원합니다.

3. 패널의 실시간 전압, 전류, 주파수, 전원을 관찰하고 팬 작동 소리를 확인합니다.

4.4 종료 및 완료 절차

1. 부하를 단계적으로 0으로 줄입니다. 열 방출을 위해 팬을 3~5분 동안 계속 작동시킵니다.

2. 완전히 냉각된 후 제어 전원을 차단한 다음 항공 플러그를 분리합니다.

3. 캐비닛 표면의 먼지와 습기를 청소하고 바퀴를 잠그고 적절하게 보관하세요.

5. 주기별 일일 점검 안내

5.1 매 사용 후 즉시 유지 관리

1. 공기 덕트가 막히지 않도록 캐비닛 표면과 측면 공기 흡입구/배출구의 먼지와 이물질을 청소합니다.

2. 항공 플러그 삽입 및 추출을 확인합니다. 단자에 과열이나 산화가 없는지 확인하십시오.

3. 팬 작동 시 비정상적인 소음이나 회전 중단 여부를 검사합니다. 비상 정지 버튼 재설정

4. 캐비닛의 물기를 닦아내고 인터페이스를 더스트 캡으로 덮고 증빙 문서를 정리합니다.

5.2 월간 정기 유지 관리

1. 팬 블레이드와 로드 모듈의 먼지를 철저히 청소합니다.

2. Schneider 접촉기 및 회로 차단기의 접촉 절제 또는 흑화 여부를 확인하세요.

3. 내부 구리 버스바 및 배선 단자를 고정하여 장기간 진동으로 인한 풀림을 방지합니다.

4. 표준 기기와 비교하여 측정 정확도를 보정합니다. 편차가 표준을 초과하면 즉시 교정

5.3 분기별/연간 전문 유지보수

1. 전원을 끌 때 절연 저항계로 전체 절연 저항을 검사하고 클래스 F 절연 표준을 준수합니다.

2. 과열, 과전압, 팬 인터록, 비상 정지 등 모든 보호 기능을 하나씩 테스트합니다.

3. 저항선의 변형, 노후화, 부분 변색 여부를 확인하세요.

4. 1시간 동안 전체 부하 연속 테스트를 실행하고 매개변수, 온도 및 경보 상태를 기록하고 테스트 파일을 보관합니다.

5. 부드러운 움직임을 보장하기 위해 하단 바퀴에 윤활유를 바릅니다.

5.4 장기 보관 유지 관리

1. 주위 온도가 0℃~40℃인 건조하고 통풍이 잘 되며 그늘진 창고에 보관하십시오.

2. 3개월에 한 번씩 전원을 켜서 30분 동안 팬을 가동하고 내부 습기를 제거합니다.

3. 항공 소켓과 인터페이스에 먼지 캡을 설치합니다. 캐비닛을 습기 방지 및 녹슬지 않게 유지하십시오.

4. 캐비닛 변형 및 내부 구성 요소 변위를 방지하려면 위에 무거운 물건을 올려 놓지 마십시오.

6. 안전 보호 기능의 전체 분석

1. 과전압 보호: 입력 전압이 안전 임계값을 초과하면 자동으로 언로드되고 경보가 발생하여 테스트된 전원 공급 장치와 120kW 200V 휴대용 AC 로드 뱅크를 모두 보호합니다.

2. 과열 보호: 다중 지점 온도 센서는 부하 모듈 온도를 실시간으로 모니터링합니다. 저항 소진을 방지하기 위한 자동 부하 차단

3. 비상 정지 보호: 원클릭 수동 강제 하역; 비상 정지 잠금 상태에서는 로딩 기능이 비활성화됩니다. 지속적인 열 방출을 위해 팬 전원이 켜져 있습니다.

4. 팬 인터록 보호: 팬이 시작되지 않거나 비정상적으로 정지하는 경우 부하 회로가 잠기므로 냉각 없이 고온 손상을 방지할 수 있습니다.

5. 적응형 과부하 보호: 스텝 기어 설계는 순간적인 과부하 영향을 방지하여 다양한 400Hz 전원 공급 장치 전압 변동 조건에 적응합니다.

7. 자주 묻는 질문

1. 전원이 정상적으로 켜지지만 로드할 수 없나요?

다음 세 가지 사항을 확인하세요.

① 팬이 시작되지 않고 팬 인터록이 로딩 기능을 잠급니다.

② 비상 정지 버튼이 재설정되지 않습니다.

③ 항공 플러그 접촉 불량 또는 제어 전압 부족.

2. 작동 중에 과열 경보가 자주 발생합니까?

① 측면 공기 흡입구/배출구가 막혔거나 먼지가 많습니다.

② 밀폐된 고온 공간에서 주변 온도가 +55℃를 초과합니다.

③ 속도가 충분하지 않은 팬 노화;

④ 휴식 없이 장기간 전 부하 연속 작동.

3. 전압 및 전력 측정 시 편차가 큽니까?

① 접촉 저항이 크고 배선 접촉이 불량합니다.

② 빠른 부하 전환으로 인한 매개변수 변동;

③ 오랫동안 교정이 되지 않은 상태입니다. 다시 연결하고 재보정하세요. 결함이 남아 있으면 제조업체에 문의하여 획득 장치를 검사하십시오.

4. 용량 확장을 위한 병렬 연결을 지원합니까?

예, 고전력 발전기 테스트를 위해 1+N 병렬 연결이 완벽하게 지원됩니다. 안정적인 결합 부하 작동을 위해 동일한 전압, 주파수 및 동기 기어 조정을 유지하십시오.

5. 습도가 높고 해안 염무 환경에서 장기간 사용하기에 적합합니까?

 이 장치는 원래 95% 이상의 RH를 견딜 수 있습니다. IP20은 실내 해안 기계실에 적합합니다. 매월 염무 먼지를 청소하고 정기적인 절연 테스트를 실시하면 서비스 수명이 크게 연장됩니다.

6. 400Hz 장비 테스트에만 해당됩니까?

 주로 400Hz 중간 주파수용으로 설계되었으며 유효한 표시 및 보호 기능을 갖춘 저항 부하 테스트용 50Hz 전력 주파수 장비와도 호환됩니다.

7. 120kW 200V 휴대용 AC 부하 은행을 외부 요소에 노출된 실외에서 사용할 수 있습니까?

권장되지 않습니다. 방수, 일광 차단 및 실외 방진 설계가 없는 실내 IP20 모델입니다. 실외에서 사용하면 쉽게 결로가 발생하고 내부 전기적 손상이 발생할 수 있습니다.

8. 오류 경보 후 어떻게 재설정하나요?

먼저 0으로 언로드하고, 제어 전원을 차단하고, 온도/전압/팬 결함 문제를 해결합니다. 숨겨진 위험을 제거한 후 전원을 다시 시작하면 보호 논리가 자동으로 재설정됩니다.

8. 실제 적용 사례 및 고객 리뷰

사례 1: 군용 중간주파수 전력 제조업체

1. 수요: GJB 군사 표준 승인을 준수하는 400Hz 군용 발전기 세트에 대한 공장 전체 범위 부하 및 갑작스러운 부하 테스트.

2. 응용 효과: ±2% 내에서 안정적으로 실제 오류로 정확한 120kW 단계 로딩; 4중 보호 기능으로 프로토타입의 단락 및 과열 손상을 방지합니다. 내장형 측정기로 외부 테스트 장비가 필요하지 않습니다.

3. 효율성 개선: 오래된 분할 부하 장비를 교체했습니다. 1인 작업 가능; 일일 검사 용량이 45% 증가했으며 3년 이내에 하드웨어 오류가 발생하지 않았습니다.

4. 고객 리뷰: 유연한 작업장 이동, 정확한 매개변수 및 완벽한 보호를 위한 바퀴가 포함된 컴팩트한 크기는 간단한 일일 유지 관리로 군용 공장 승인 요구 사항을 완벽하게 충족합니다.

사례 2: 연안 해양 전기 운영 및 유지 관리 회사

1. 수요: 높은 습도, 염무 및 큰 온도차 환경에서 해양 200V 3상 디젤 발전기 세트에 대한 연간 검사 및 부하 용량 테스트.

2. 적용 효과: -20℃ ~ +55℃의 넓은 온도 적응, 높은 습도에서 응결이나 트립이 없는 안정적인 연속 작동; 4시간 완전 부하 작동 후에도 과열 현상 없이 강제 공냉식으로 안정적입니다.

3. 고충점 해결: 오래되고 부피가 큰 부하를 낮은 정밀도와 쉽게 과열되는 방식으로 교체합니다. 측정 정확도가 두 배로 향상되고 연간 유지 관리 실패가 80% 감소하며 염분 안개 노화 저항성이 향상되었습니다.

사례 3: 항공 지상 전력 실험실

1. 수요: 잦은 부하 전환과 전기 데이터 기록이 필요한 대학 연구 기관의 400Hz 인버터 전원 공급 장치에 대한 R&D 테스트입니다.

2. 적용 효과: 부드러운 기어 전환, 반복적인 갑작스러운 부하 변경을 지원하여 실제 작업 조건을 시뮬레이션합니다. 높은 시작-정지 수명을 갖춘 슈나이더 전기 제어 부품, 매일 수백 번의 스위치 후에도 접촉 제거 없음; 실시간 패널 매개변수는 외부 데이터 수집 비용을 절감합니다.

사례 4: 산업단지 대기발전기 인수사업

1. 수요: 200V 산업용 대기 전원 공급 장치의 공장 및 현장 부하 승인 테스트로 휴대성과 신속한 배포가 필요합니다.

2. 적용 효과: 이동이 용이하도록 롤링 캐스터가 포함된 무게는 45kg에 불과하며 전문적인 설치가 필요하지 않으며 플러그 앤 플레이가 가능합니다. 부드러운 스텝 로딩은 발전기 전압 강하 및 주파수 안정성을 효과적으로 감지합니다. 테스트 데이터는 승인을 위해 직접 제출될 수 있습니다.

9. 120kW 200V 휴대용 AC 부하 은행의 핵심 장점

1. 전체 표준 준수: 국가, 군사 및 산업 표준을 준수하며 군사, 해양, 항공, 산업 및 과학 연구 시나리오에 적합합니다.

2. 최고급 브랜드 구성: Schneider, Chint 및 Qingzhi 핵심 부품, 순수 구리 버스바 및 내구성이 뛰어난 고급 Fe-Cr-Al 저항 와이어

3. 가볍고 휴대 가능한 디자인: 범용 바퀴가 포함된 45kg의 본체, 한 사람이 쉽게 이동하고 언제든지 실내 배포 가능

4. 완벽한 안전 보호: 과전압, 과열, 비상 정지 및 팬 인터록 4중 보호, 자동 경보 및 보다 안전한 테스트를 위한 부하 차단

5. 높은 정밀도 및 안정성: 높은 표준 전기 측정 및 로딩 정확도, 장기간 작동을 위한 작은 저항 드리프트; 공식 승인을 위해 유효한 테스트 데이터

6. 유연한 확장: 5개의 고정식 조정 가능 기어와 다중 장치 병렬 지원으로 저정밀 미세 테스트와 고출력 결합 테스트를 모두 충족합니다.

7. 낮은 유지 관리 비용: 범용 교체 부품을 갖춘 모듈형 캐비닛 구조; 일일 유지보수는 먼지 청소 및 단자 고정만 필요하므로 비용이 절감되고 유지관리가 쉽습니다.

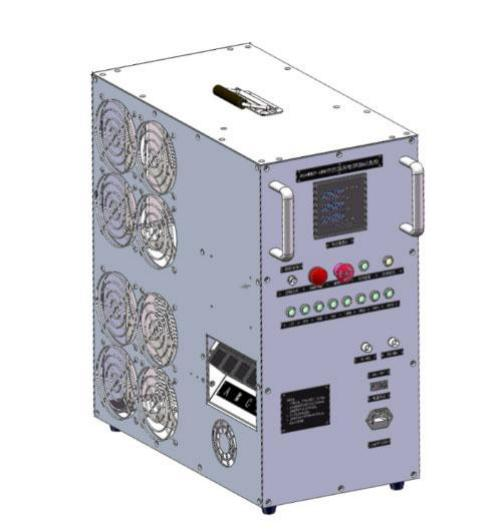

10. 캐비닛 구조
