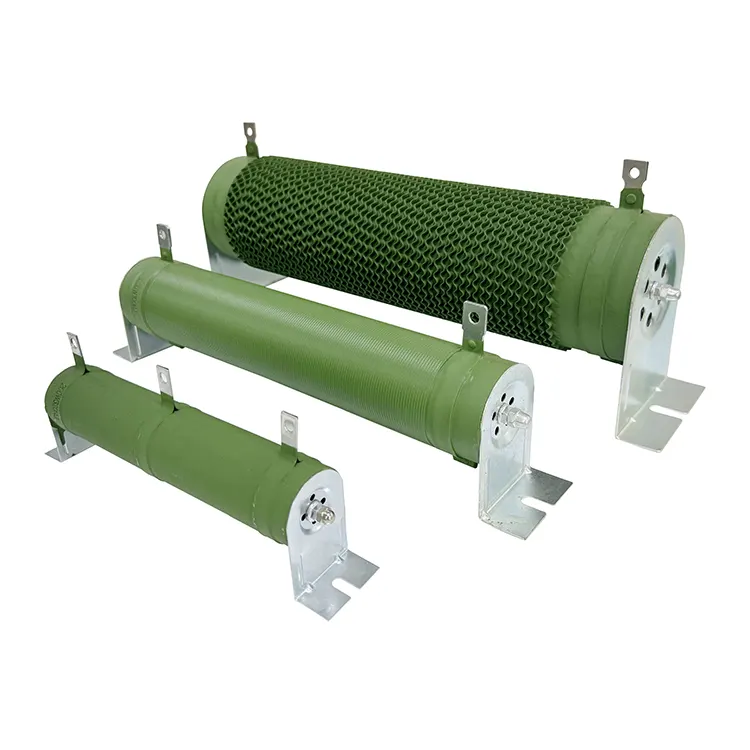

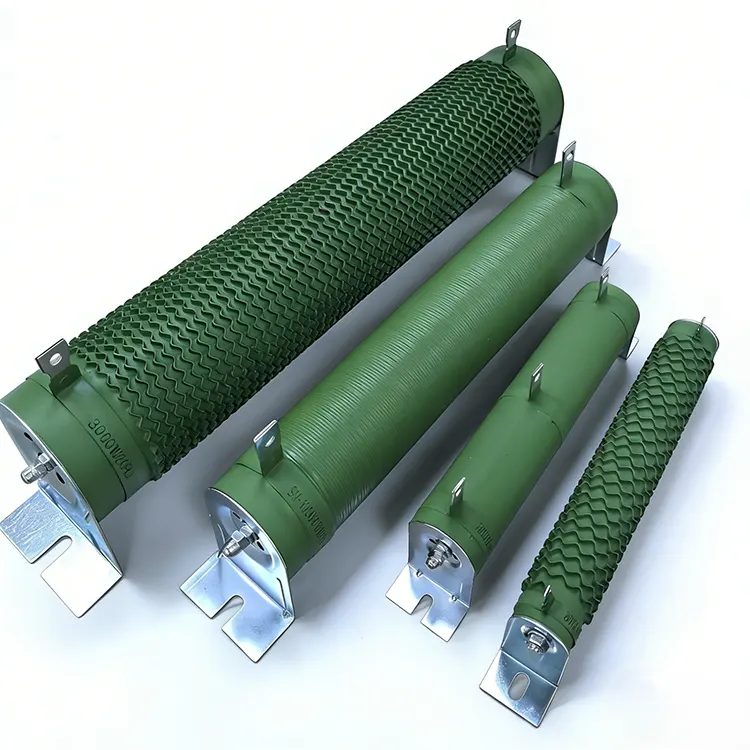

RST Electric의 전력 권선 저항기는 전통적인 관형 구조와 현대 재료를 결합하여 산업 및 상업용 전력 시스템을 위한 다용도의 고신뢰성 구성 요소를 만듭니다. 이 관형 권선 저항기의 핵심은 우수한 열 전도성, 기계적 강도 및 전기 절연 특성으로 선택된 고순도 세라믹 튜브에 정밀 저항 와이어를 감은 것이 특징입니다.
이 요소는 우수한 열 방출을 유지하면서 습기, 열충격 및 환경 오염 물질에 대한 저항성을 제공하는 고온 실리콘 코팅으로 보호됩니다. 이 구조를 통해 최대 +200°C의 표면 온도에서 연속 작동이 가능한 전력 권선 저항기가 탄생했으며 절연 내력은 AC 3kV에서 5초 동안 테스트되었습니다. 인덕턴스를 최소화하도록 권선 패턴을 최적화하여 빠른 응답과 낮은 위상 변화가 요구되는 AC 및 펄스 회로에 적합한 제품입니다.
장치당 50W에서 인상적인 10kW에 이르는 전력 정격을 갖춘 이 고전력 권선 저항기는 전원 공급 장치의 스너버 회로부터 모터 드라이브의 동적 제동 및 테스트 장비의 로드 뱅크에 이르기까지 다양한 애플리케이션을 위한 비용 효율적인 솔루션 역할을 합니다.
중국에서 신뢰받는 전력 권선 저항기 제조업체인 RST Electric은 10년 이상의 저항기 엔지니어링 전문 지식과 엄격한 품질 관리를 결합하여 현대 전력 전자 장치의 까다로운 요구 사항을 충족하는 구성 요소를 제공합니다.
|
모델 |
HPR 시리즈 |
|
정격 출력 |
50W~10,000W(10kW) |
|
저항 범위 |
0.1Ω – 10kΩ |
|
용인 |
±1%, ±5%(표준) |
|
온도 계수(TCR) |
±50ppm/°C ~ ±350ppm/°C(값으로 선택) |
|
코팅재료 |
고온 실리콘 |
|
유전 강도 |
AC 3kV, 50Hz 5초 |
|
작동 온도 |
-55°C ~ +200°C(표면) |
|
절연저항 |
≥ 100MΩ @ 500V DC |
|
인덕턴스 |
낮은 인덕턴스 설계(무유도 권선 옵션) |
|
핵심 소재 |
고순도 세라믹 튜브 |
|
설치 |
스루홀/브래킷 마운트 |
|
규정 준수 |
RoHS 규제, CE |
1. 정밀 권선 구조 – 고순도 세라믹 튜브에 감긴 안정성이 뛰어난 저항선은 정확한 저항 값과 우수한 장기 안정성을 보장합니다.
2. 고온 실리콘 코팅 - 보호 코팅은 최대 +200°C까지 연속 작동을 견딜 수 있어 습기, 열 충격 및 환경 오염 물질에 대한 저항력을 제공합니다.
3. 고유한 비유도 설계 – 최적화된 권선 패턴은 인덕턴스를 최소화하므로 이 저항기는 상당한 위상 변화 없이 AC 및 펄스 회로에 적합합니다.
4. 넓은 전력 범위 – 장치당 50W에서 10kW까지, 저전력 스너버부터 고전력 로드 뱅크까지 다양한 애플리케이션을 포괄합니다.
5.우수한 유전 강도 - AC 3kV에서 5초 동안 테스트되어 고전압 회로에서 안전한 작동을 보장합니다.
6. 기계적 및 환경적 탄력성 - 견고한 구조로 진동, 열 순환 및 열악한 산업 환경을 견딜 수 있습니다.
7. 유연한 종단 옵션 – 다양한 리드 스타일과 장착 브래킷을 사용하여 기존 설계에 쉽게 통합할 수 있습니다.
8. 낮은 TCR 옵션 – 최소한의 저항 드리프트가 필요한 정밀 응용 분야에 ±50ppm/°C만큼 낮은 온도 계수를 사용할 수 있습니다.
9. 맞춤형 구성 - OEM 요구 사항을 충족하기 위해 특수 저항 값, 공차 및 기계적 수정이 가능합니다.
10. 비용 효과적인 전력 처리 - 액체 냉각이나 대규모 방열판의 복잡성 없이 고전력 소모를 위한 경제적인 솔루션을 제공합니다.
|
애플리케이션 |
신청 내용 |
설명 |
|
전원 공급 장치 및 인버터 |
스너버 회로 |
스위칭 전원 공급 장치 및 인버터의 과도 에너지를 흡수합니다. |
|
블리더 저항기 |
전원 차단 후 필터 커패시터의 안전한 방전을 제공합니다. |
|
|
사전 충전 회로 |
DC 링크의 전원 공급 중 돌입 전류를 제한합니다. |
|
|
모터 드라이브 및 제동 |
동적 제동 저항기 |
감속 중 모터의 회생 에너지를 소산합니다. |
|
모터 테스트용 로드 뱅크 |
모터 드라이브 개발 중 기계적 부하를 시뮬레이션합니다. |
|
|
소프트 스타트 저항기 |
대형 AC 모터의 시동 전류를 제한합니다. |
|
|
의료 및 분석 장비 |
X선 전원 공급 장치 |
의료 영상 시스템용 고전압 블리더 및 부하 저항기. |
|
MRI 경사 증폭기 |
전류 감지 및 부하 시뮬레이션을 위한 정밀 저항기입니다. |
|
|
분석 기기 |
실험실 테스트 장비를 위한 안정적인 기준 부하. |
|
|
에너지 및 재생 가능 에너지 |
풍력 터빈 변환기 |
피치 제어 및 비상 정지 시스템용 제동 저항기. |
|
태양광 인버터 방전 |
광전지 인버터의 DC 링크 방전을 위한 블리더 저항기. |
|
|
배터리 테스트 장비 |
산업용 배터리의 충방전 주기 테스트를 위한 부하 저항기입니다. |
|
|
테스트 및 측정 |
더미 로드 |
장비 테스트 및 교정 중 전기 부하를 시뮬레이션합니다. |
|
전류 감지 션트 |
전류 측정 애플리케이션을 위한 정밀 저옴 저항기입니다. |
|
|
고전압 분배기 |
HV 측정 시스템용 전압 분배기 네트워크. |
|
|
산업 제어 |
용접 장비 |
용접 전원 공급 장치용 전류 제한 및 스너버 저항기. |
|
도금 정류기 |
전기도금 시스템의 테스트 및 안정기를 위한 부하 저항기. |
|
|
HVAC 드라이브 |
대형 팬 및 펌프 가변 주파수 드라이브용 제동 저항기. |
|
정격 출력 |
D±2(mm)
|
L1±3(mm) |
L2±3(mm) |
L3±3(mm) |
H1±1(mm) |
B1±1(mm) |
W±1(mm) |
d±1(mm) |
무게(g) |
|
50W |
28 |
101 |
122 |
142 |
65 |
6.4 |
8 |
4.5 |
130 |
|
80W |
28 |
151 |
172 |
195 |
65 |
6.4 |
8 |
4.5 |
210 |
|
100W |
28 |
181 |
200 |
220 |
65 |
6.4 |
8 |
4.5 |
220 |
|
150W |
28 |
226 |
245 |
267 |
65 |
6.4 |
8 |
4.5 |
260 |
|
200W |
28 |
278 |
300 |
320 |
65 |
6.4 |
8 |
4.5 |
300 |
|
300W |
40 |
267 |
306 |
342 |
90 |
8.00 |
10 |
6 |
560 |
|
400W |
40 |
330 |
369 |
405 |
90 |
8.00 |
10 |
6 |
660 |
|
500W |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
700W |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
800W |
60 |
330 |
354 |
380 |
120 |
8.4 |
15 |
6.5 |
2130 |
|
1000W |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
1500W |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
2000W |
70 |
430 |
449 |
490 |
133 |
9.00 |
15 |
6.5 |
2400 |
|
3000W |
80 |
430 |
453 |
490 |
150 |
9.00 |
15 |
6.5 |
2800 |
|
3500W |
90 |
430 |
460 |
490 |
153 |
9.00 |
15 |
6.5 |
3200 |
|
4000W |
100 |
430 |
470 |
490 |
157 |
9.00 |
15 |
6.5 |
3700 |
|
5000W |
100 |
500 |
540 |
560 |
157 |
9.00 |
15 |
6.5 |
4000 |
|
6000W |
100 |
600 |
640 |
660 |
157 |
9.00 |
15 |
6.5 |
4200 |
|
10000W |
150 |
600 |
626 |
690 |
270 |
10.20 |
15 |
10 |
13500 |
|
15000W |
150 |
660 |
686 |
750 |
270 |
10.20 |
15 |
10 |
15000 |
|
18500W |
150 |
1000 |
1026 |
1090 |
270 |
10.20 |
15 |
10 |
22500 |
대답: 우리는 중국의 현지 합법적인 제조업체입니다. 우리는 관형 권선 부품 분야를 전문으로 하며 10년 이상 전력 권선 저항기의 연구 및 제조에 전념해 왔습니다. 우리는 거래 중개자가 아닙니다. 세라믹 코어 조달, 와인딩, 코팅, 테스트까지 전체 프로세스를 독립적으로 완벽하게 제어할 수 있습니다. 이는 안정적인 품질을 보장할 뿐만 아니라 중간 环节도 제거합니다. 우리는 투명한 공장 직접 공급 가격을 제공하여 고객이 고품질과 저렴한 비용의 균형을 유지할 수 있도록 합니다.
대답: 우리는 ISO 9001 인증 공장과 정밀 와인딩을 위한 전문 장비를 보유하고 있습니다. 우리의 생산 공정은 표준화되고 엄격하게 통제됩니다. 각 전력선 권선 저항기가 공장에서 출고되기 전에 100% 전기 테스트가 완료됩니다. 열화상 검증과 결합되어 핫스팟 없이 균일한 열 방출을 보장합니다. 동시에 우리는 고전력 저항기의 다중 산업 응용 분야에 전념하는 전문 엔지니어링 팀을 보유하고 있으며 제품의 호환성을 정밀하게 제어합니다.
대답: 우리는 광범위한 글로벌 공급 경험을 보유하고 있으며 글로벌 전원 공급 장치, 모터 드라이브 및 의료 장비 기업의 신뢰할 수 있는 공급업체입니다. 우리 제품은 독일, 미국, 일본, 한국, 이탈리아 등 40개국에 수출되었습니다. 우리는 전력 전자, 재생 에너지 및 산업 자동화 분야에서 풍부한 경험을 보유하고 있으며 다양한 산업 고객의 핵심 요구 사항을 정확하게 충족할 수 있습니다.
답변: 우리는 다양한 산업 분야의 개별화된 요구 사항을 충족하기 위해 포괄적인 맞춤화 서비스를 제공합니다. 전력 권선 저항기의 특정 사용자 정의 가능한 매개변수에는 50W~10kW 범위의 전력(필요에 따라 업그레이드 가능), 0.1Ω~10kΩ 범위의 저항 값(특수 저항 값 지원), 공차, 온도 계수, 코팅 유형, 배선 방법이 포함됩니다. 또한 빠른 스위칭 시나리오에 적합한 인덕턴스가 없는 권선형 설계를 제공할 수 있습니다.
답변: 배송기간은 제품 사양에 따라 다릅니다. 표준 모델의 배송 기간은 영업일 기준 10~20일이며, 맞춤형 모델의 배송 기간은 영업일 기준 20~30일이 소요됩니다. 각 제품 배치에는 완전한 기술 문서가 함께 제공됩니다. 우리는 18개월 보증 서비스를 제공합니다. 보증 기간 동안 원격 결함 진단 및 예비 부품 배송을 제공할 수 있습니다. 또한 당사의 전문 팀은 전원 공급 장치, 드라이버 및 기타 장비에 대한 통합 기술 지원을 제공하여 프로세스 전반에 걸쳐 고객을 완벽하게 보호합니다.
