접지 저항기

RST Electric의 접지 저항기는 중전압 전기 시스템의 안전 초석 역할을 합니다. 접지되지 않았거나 단단히 접지된 시스템에서 접지 오류가 발생하면 오류 전류가 파괴적인 수준에 도달하여 사람을 위험에 빠뜨리고 변압기, 케이블 및 회전 기계를 손상시킬 수 있습니다. 이 중성 접지 저항기는 시스템 중성선과 접지 사이에 신중하게 계산된 저항을 삽입하여 접지 오류 전류를 미리 결정된 값(일반적으로 10A~2000A 사이)으로 제한하는 동시에 보호 계전기가 오류를 감지하고 격리할 수 있도록 충분한 전류를 허용함으로써 이러한 위험을 해결합니다.

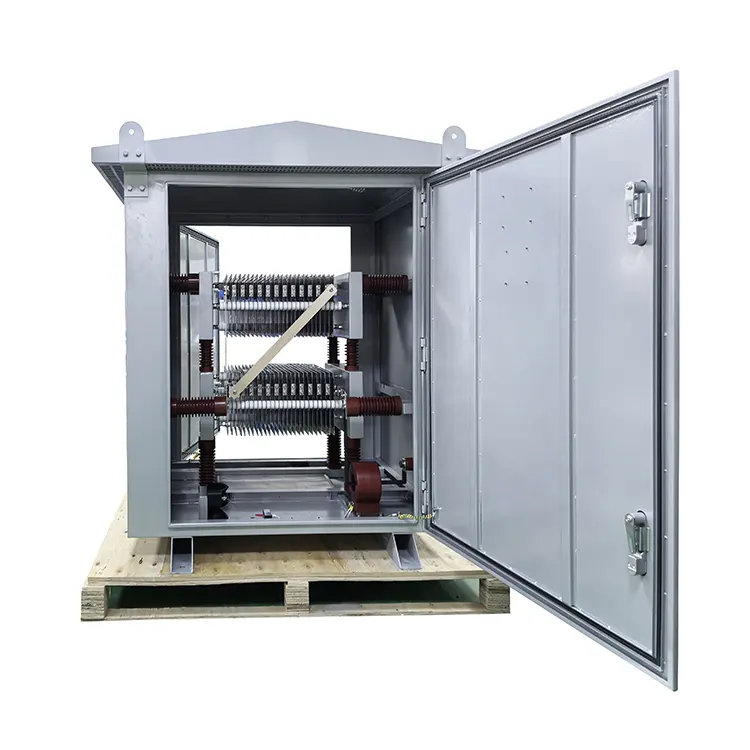

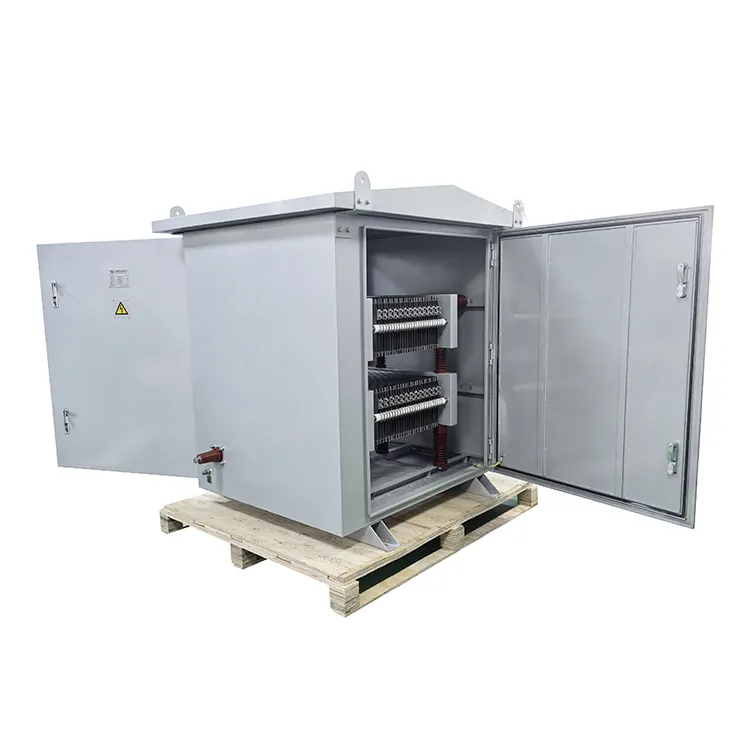

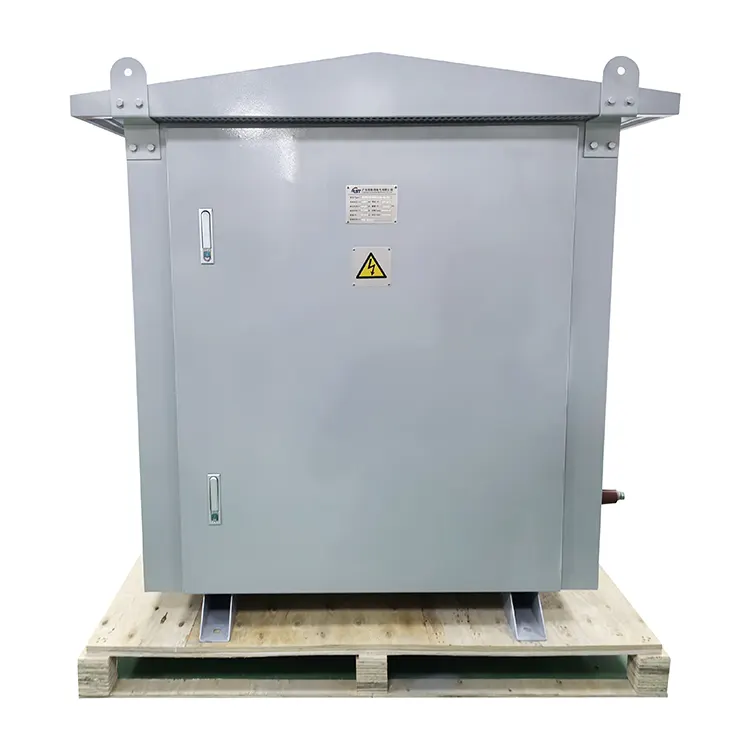

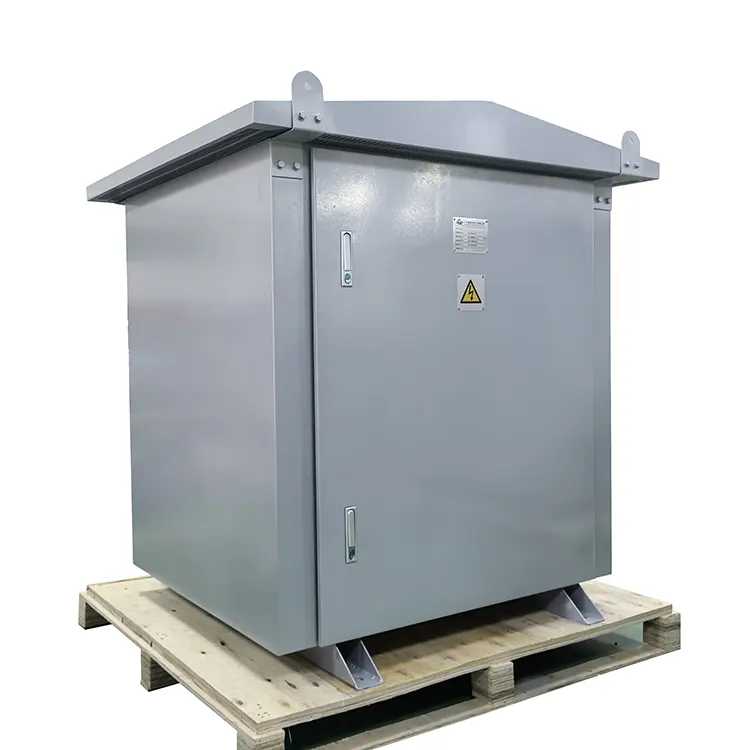

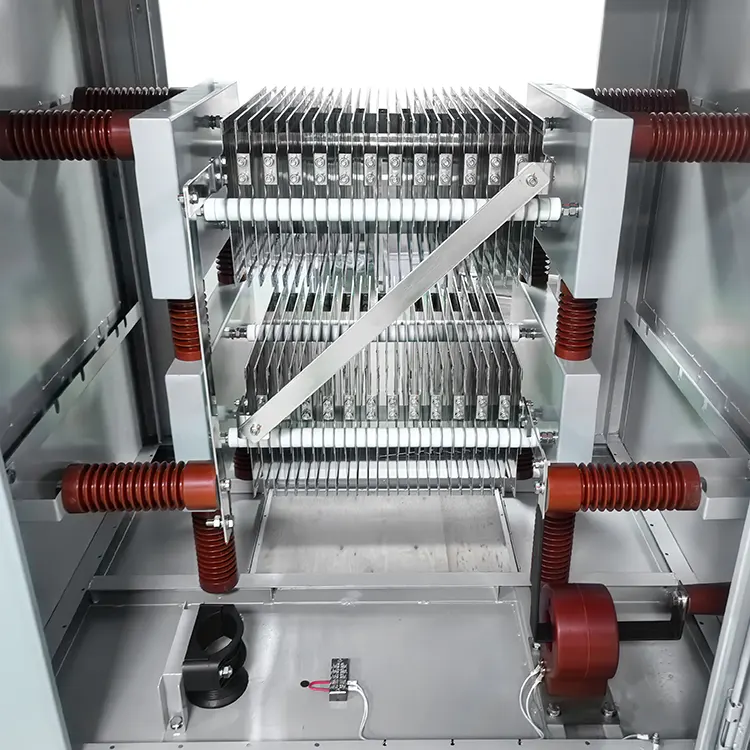

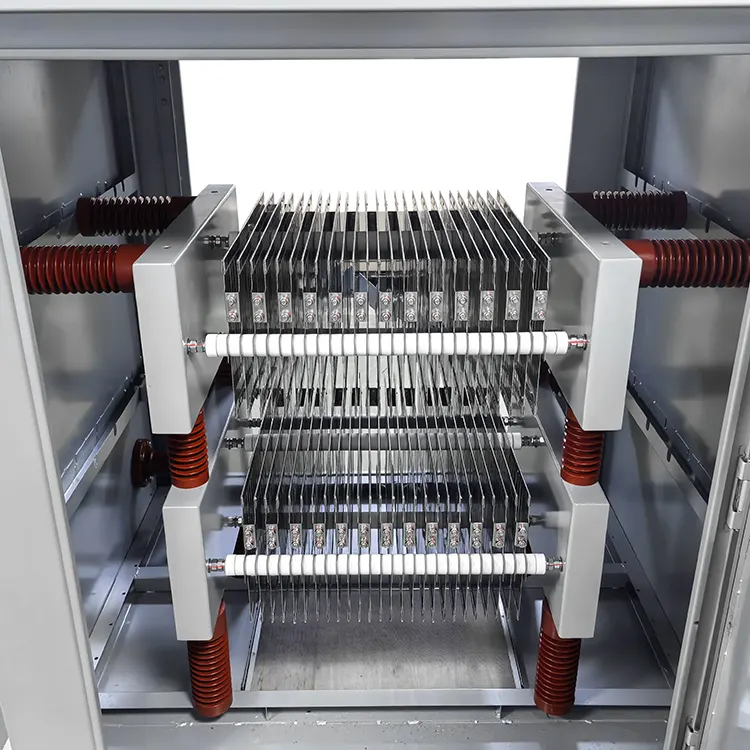

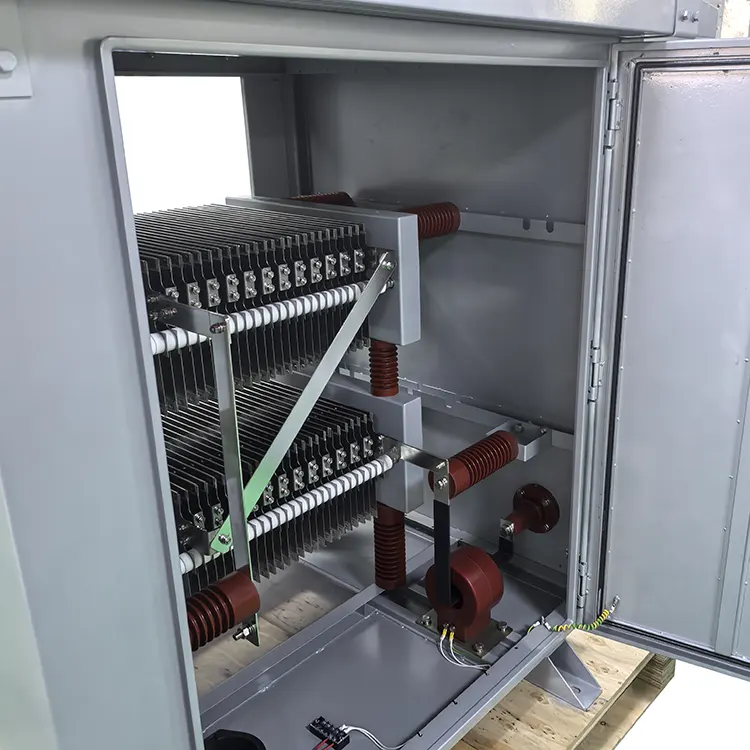

이 전력 시스템 저항기의 구조는 열악한 환경에서 내구성과 장기적인 신뢰성을 강조합니다. 저항기 요소는 뛰어난 내식성, 안정적인 온도 계수, 성능 저하 없이 반복적인 오류 사이클을 견딜 수 있는 능력으로 선택된 고급 스테인레스 스틸(SUS430 및 SUS304)로 제작된 그리드형 설계를 활용합니다. 이러한 요소는 SUS304 스테인리스 스틸, 해양 응용 분야용 SUS316 또는 도장된 아연 도금 강판으로 제공되는 견고한 인클로저 내에 수용되며 모두 실내 또는 실외 설치에 적합한 IP 보호를 제공하도록 설계되었습니다.

전기적 성능은 엄격한 테스트를 통해 검증됩니다. 절연 저항은 100MΩ을 초과하며, 절연 내력은 1분 동안 32kV ~ 95kV 수준에서 검증됩니다. BIL(기본 임펄스 레벨) 범위는 60kV~170kV이므로 저항기가 낙뢰 및 스위칭 서지에도 견딜 수 있도록 보장합니다. 5초~60초의 시간 정격은 온도 제한을 초과하지 않고 전체 오류 에너지를 흡수하도록 설계된 저항기를 사용하여 다양한 오류 제거 시나리오를 수용합니다.

중국의 신뢰할 수 있는 중성 접지 저항기 제조업체인 RST Electric은 10년 이상의 전력 저항기 엔지니어링 전문 지식과 중전압 시스템 보호에 대한 깊은 이해를 결합하여 전 세계 유틸리티, 산업 플랜트 및 재생 가능 에너지 시설의 엄격한 요구 사항을 충족하는 구성 요소를 제공합니다.

기술 사양

제품특징

1. 고온 저항 - 스테인레스 스틸 그리드 요소는 변형이나 저항 드리프트 없이 고장 전류 조건의 극심한 열 응력을 견뎌냅니다.

2. 안정적인 저항 및 낮은 TCR – 특별히 선택된 합금은 결함 주기 동안 저항 변화를 최소화하여 정확한 전류 제한을 유지합니다.

3. 견고하고 내구성 있는 구조 - 공공 시설 및 산업 환경에서 수십 년간 서비스를 제공하도록 설계된 견고한 인클로저 및 그리드 어셈블리입니다.

4. 통합 모니터링 옵션 - 변류기, 열 센서 및 원격 상태 표시를 위한 경보 접점과 함께 사용 가능합니다.

5. 표준 준수(IEEE32) - 중성 접지 장치에 대한 IEEE32 요구 사항을 충족하도록 설계 및 테스트되어 안정적인 성능을 보장합니다.

6. 넓은 전압 및 전류 범위 – 6.3kV에서 35kV, 10A에서 2000A까지, 소형 산업용 발전기부터 대형 변전소까지 다양한 애플리케이션을 포괄합니다.

7. 유연한 시간 등급 - 특정 보호 체계 및 오류 제거 시간에 맞게 5초에서 60초까지 사용할 수 있습니다.

8. 부식 방지 인클로저 – 실내, 실외 또는 해양 환경을 위한 SUS304, SUS316 또는 도장된 아연 도금 강철 옵션.

9. 높은 절연 및 BIL 수준 - 95kV의 내전압과 170kV의 BIL을 견딜 수 있어 낙뢰 및 스위칭 서지에도 견딜 수 있습니다.

10. 맞춤형 설계 기능 - 특수 전압 정격, 저항 값, 인클로저 구성 및 모니터링 패키지 이용 가능

제품 응용

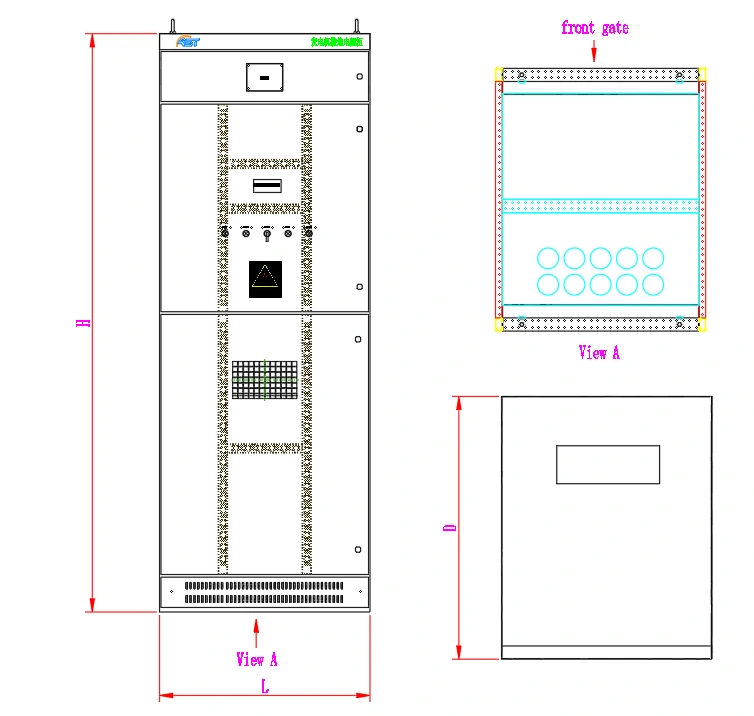

도면 및 치수

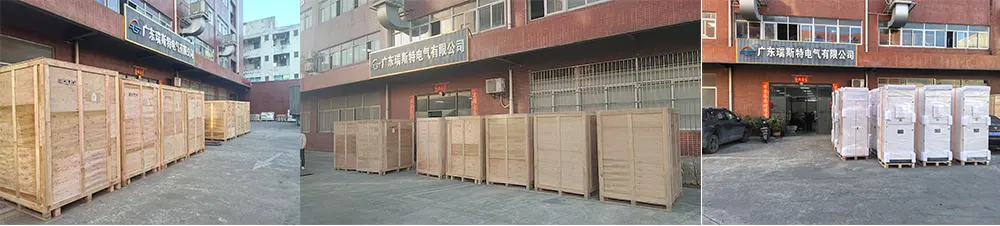

포장 및 배송

RST Electric은 모든 중성 접지 저항기의 안전한 배송을 보장합니다.

● 견고한 상자: 각 NGR은 강화된 강철 스키드에 단단히 장착되고 국제 배송용으로 설계된 맞춤형 합판 상자에 포장됩니다.

● 내후성: 장치는 해상 운송 중 습기 유입을 방지하기 위해 건조제 팩과 함께 방수 VCI 필름으로 포장됩니다.

● 리프팅 조항: 리프팅 지점과 무게 중심을 명확하게 표시합니다. 안전한 고정을 위해 운송 브래킷이 포함되어 있습니다.

● 단자 보호: 고전압 부싱은 운송 중에 날씨 캡으로 보호됩니다.

● 문서화: 포괄적인 배송 문서에는 포장 목록, 인증된 테스트 보고서, 재료 인증 및 통관 지원이 포함됩니다.

● 화물 옵션: 필요에 따라 FCL 해상 화물, 프로젝트 화물 또는 항공 화물을 위한 전문 대형 화물 운송업체와 협력합니다.

모든 장치는 포장 전 저항 측정, 절연 저항, 절연 저항 및 육안 검사를 포함한 전체 공장 승인 테스트(FAT)를 거칩니다.

RST Electric을 선택하는 이유는 무엇인가요?

시스템 보호에 타협할 수 없는 품질이 필요할 때 RST Electric이 이를 제공합니다.

직접 공장, 접지 전문가

● 당사는 중국에 본사를 둔 인증된 제조업체로 10년 이상 중성 접지 저항기 생산을 전문으로 하고 있습니다.

● 그리드 요소 제작, 인클로저 제조, 조립 및 테스트에 대한 완벽한 내부 제어를 통해 일관된 품질을 보장합니다.

● 투명한 비용 구조와 중개인이 없는 모든 NGR에 대해 공장에서 직접 가격을 책정합니다.

전문 제조 및 품질 보증

● 스테인레스 스틸 그리드 저항기 전용 생산 라인을 갖춘 ISO 9001 인증 시설.

● 모든 장치에서 100% 전기 테스트(저항, 절연, 유전체, BIL 샘플 테스트)가 수행됩니다.

● 열화상 검증은 결함 시뮬레이션 중에 균일한 열 분포를 보장합니다.

● 고압 시스템 보호 및 IEEE32 준수를 전문으로 하는 숙련된 엔지니어링 팀.

글로벌 경험, 신뢰할 수 있는 공급업체

● 전 세계 유틸리티 회사, EPC 회사, 광산 운영자 및 재생 가능 에너지 개발자에게 검증된 공급업체입니다.

● 미국, 캐나다, 호주, 독일, 사우디아라비아, 싱가포르 등 40여 개국에 수출 실적을 보유하고 있습니다.

● 발전, 배전, 산업 부문 전반의 중성 접지 애플리케이션에 대한 심층적인 도메인 전문 지식.

끝없는 맞춤화

● 시스템 전압: 6.3kV ~ 35kV(맞춤 설계 시 더 높은 전압 사용 가능).

● 오류 전류: 10A ~ 2000A(특별 정격 사용 가능).

● 시간 등급: 5초~60초(사용자 정의 기간 사용 가능).

● 저항 값: 1Ω ~ 9999Ω(애플리케이션별로 계산).

● 외함 재질: SUS304 / SUS316 / 도장강판 / 맞춤형.

● 모니터링 옵션: CT/열 센서/알람 접점/원격 모니터링.

● 종단: 고전압 부싱/케이블 박스/맞춤형.

안정적인 배송 및 평생 지원

● 표준 리드타임: 표준 등급의 경우 15~20일. 사용자 정의에는 20-25일이 소요됩니다.

● 포괄적인 문서: 테스트 보고서, 재료 인증, IEEE32 규정 준수 선언문, CE 선언.

● 원격 문제 해결 및 예비 부품 배송이 포함된 12개월 보증.

● 시스템 통합, 릴레이 조정 및 현장 시운전에 대한 기술 지원이 가능합니다.
