RST Electric의 12V 송풍기 모터 저항기는 자동차 실내 온도 조절 시스템에서 가장 일반적인 오류 지점 중 하나인 송풍기 모터 속도 제어를 위해 특별히 제작되었습니다. 기존 저항 기반 팬 속도 제어 기능을 갖춘 차량에서 저항 팩은 저속 및 중속에서 송풍 모터의 전압을 낮추는 데 필요한 에너지를 소산합니다. 시간이 지남에 따라 열 순환이 반복되면 표준 저항기의 성능이 저하될 수 있습니다. RXQ 시리즈는 12V 시스템에서 저속 팬 작동을 위한 올바른 전압 강하를 생성하기 위해 특별히 선택된 0.15Ω 저항 정격의 견고한 50W 권선형 요소를 통해 이 문제를 해결합니다.
구조는 까다로운 자동차 환경에서의 신뢰성을 강조합니다. 저항성 요소는 대시 아래 온도에 지속적으로 노출되는 것을 견딜 수 있는 난연성 고온 케이스에 들어 있습니다. 중요한 안전 기능은 통합된 240°C 온도 퓨즈로, 팬 모터 고장, 공기 흐름 제한 또는 저속에서 장시간 작동으로 인해 저항기가 과열되는 경우 회로를 영구적으로 열어 화재 위험을 방지하고 차량의 배선 장치를 보호합니다. 장치에는 미리 부착된 1.5–2.5mm² 리드(길이 150–300mm)가 함께 제공되며 지정된 대로 압착된 커넥터 또는 노출된 끝부분으로 종단 처리되어 절단이나 접합 없이 직접 교체가 가능합니다.
각 장치는 자동차 신뢰성 표준을 충족하기 위해 엄격한 테스트를 거칩니다. 절연 저항은 500VDC에서 20MΩ을 초과하며 절연 저항은 2000VAC에서 5초 동안 고장 없이 검증됩니다. 5초 동안 5배 정격 전력에서의 과부하 테스트를 통해 소자의 펄스 성능을 확인하고, -55°C ~ +155°C의 온도 사이클링(3사이클)으로 구조적 무결성을 검증합니다. 1000시간 동안 정격 전압에서 내구성 테스트를 통해 장기적인 안정성을 보장합니다. 중국의 신뢰할 수 있는 12V 송풍기 모터 저항기 제조업체인 RST Electric은 10년 이상의 자동차 저항기 엔지니어링과 정밀 제조를 결합하여 적절한 HVAC 기능과 안전을 복원하는 구성 요소를 제공합니다.
|
매개변수 |
사양 |
|
시리즈 |
BMR-01 |
|
애플리케이션 |
12V 자동차 HVAC 송풍기 모터 속도 제어 |
|
정격 출력 |
50W |
|
저항 |
0.1Ω-1Ω |
|
용인 |
±10%(K) |
|
열 퓨즈 등급 |
240°C(내장형, 재설정 불가) |
|

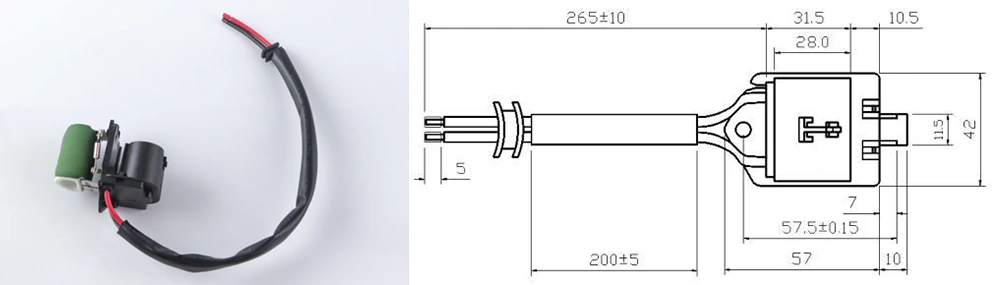

리드선 사양 |
1.5 – 2.5 mm², 길이 150 – 300 mm (맞춤형) |
|
절연저항 |
≥ 20MΩ @ 500V DC |
|
유전체 내전압 |
5초 동안 2000VAC |
|
과부하 기능 |
5초 동안 5× 정격 전력(ΔR≤ ±1%) |
|
작동 온도 범위 |
-55°C ~ +155°C(주변) |
|
하우징 재질 |
난연성, 고온 플라스틱 |
|
설치 |
섀시 마운트(기존 블로어 하우징을 통해) |
|
종료 |
커넥터 또는 맨끝이 있는 사전 배선 리드 |
|
규정 준수 |
RoHS 규제 준수 |
|
맞춤화 |
리드 길이, 단자 유형, 온도 퓨즈 온도 |
1. 전용 12V 자동차 설계 - 12V 차량 전기 시스템용으로 특별히 설계되어 저속 팬 작동을 위한 정확한 전압 강하를 보장합니다.
2. 내장된 240°C 열 퓨즈 – 저항기가 과열되면 통합된 과열 보호 기능이 회로를 영구적으로 분리하여 화재 위험을 방지합니다.
3. 간편한 설치를 위한 사전 배선 – 1.5–2.5mm² 리드(150–300mm)가 사전 부착되어 제공되므로 추가 압착이나 접합 없이 직접 교체할 수 있습니다.
4. 강력한 전력 처리 – 권선형 요소를 사용한 50W 정격은 지속적인 저속 팬 작동으로 인한 반복적인 열 순환을 견딥니다.
5.뛰어난 환경 내구성 – 자동차 표준에 따른 극한의 온도(-55°C ~ +155°C), 진동(50m/s², 30분) 및 습도(95% RH, 96시간)를 견딥니다.
6. 난연성 하우징 – 고온, 난연성 케이스는 배선 및 단열재에 노출되는 대시보드 아래 환경에서 안전을 보장합니다.
7. 높은 전기 안전 마진 – 2000VAC 유전 내력 및 >20MΩ 절연 저항은 차량 전기 시스템의 안전한 작동을 보장합니다.
8.신뢰할 수 있는 장기 성능 – 정격 전압에서 1000시간 동안 ΔR ≤ ±10%로 내구성 테스트를 거쳐 수년 동안 일관된 속도 제어를 보장합니다.
9. 종합적인 품질 검증 – 저항, 절연 및 유전 강도에 대한 100% 테스트; 온도 순환, 진동 및 과부하에 대한 샘플 테스트.
10.OEM 애플리케이션에 맞게 사용자 정의 가능 - 특정 리드 길이, 커넥터 유형, 온도 퓨즈 등급 및 원래 장비와 일치하는 장착 구성을 사용할 수 있습니다.
|
차량 종류 |
특정 애플리케이션 |
설명 |
|
승용차 |
HVAC 송풍기 모터 속도 제어 |
자동차, SUV, 소형 트럭의 고장난 OEM 저항기를 직접 교체합니다. |
|
상업용 차량 |
운전실 온도 조절 시스템 |
안정적인 팬 속도 조절이 필요한 트럭, 밴, 배달 차량에 사용됩니다. |
|
오프 하이웨이 장비 |
농업 및 건설 기계 |
먼지가 많고 진동이 심한 환경에서 작동하는 트랙터 운전석, 굴착기 및 로더용 송풍기 모터 제어 장치입니다. |
|
레저용 차량(RV) |
코치 HVAC 시스템 |
캠핑카 및 캠핑카의 보조 온도 조절 시스템에 안정적인 속도 제어 기능을 제공합니다. |
|
전기 및 하이브리드 자동차 |
캐빈 HVAC |
실내의 편안함을 위해 EV 및 하이브리드의 12V 보조 시스템과 호환됩니다. |
|
애프터마켓 교체 |
송풍기 모터 저항기 키트 |
OE 품질 교체 부품을 찾는 자동차 부품 유통업체 및 수리점에 이상적입니다. |
RST Electric은 모든 12V 송풍 모터 저항기의 안전한 배송을 보장합니다.
● 개별 포장: 각 저항기는 정전기 방지 버블 필름으로 포장되어 개별 상자에 넣어 하우징을 보호하고 리드 손상을 방지합니다.
● 리드 보호: 미리 배선된 리드는 모양을 유지하기 위해 케이블 타이 또는 폼 슬리브로 감겨져 고정됩니다.
● 대량 포장: 대량 주문의 경우 저항기는 접촉을 방지하기 위해 폼 칸막이가 있는 골판 상자에 포장됩니다.
● 문서: 각 배송물에는 포장 목록과 검사 인증서가 포함되어 있습니다.
● 화물 옵션: 소량 주문의 경우 특급 택배(DHL/FedEx/UPS), 중간 수량의 경우 항공 화물, 대량 주문의 경우 해상 화물입니다.
모든 장치는 포장하기 전에 100% 전기 테스트(저항, 절연, 유전체) 및 육안 검사를 거칩니다.
● 당사는 10년 이상 12V 송풍기 모터 저항기를 전문으로 생산해 온 중국 소재 인증 제조업체입니다.
● 요소 권선, 온도 퓨즈 통합, 리드 조립 및 테스트에 대한 완벽한 내부 제어를 통해 일관된 품질을 보장합니다.
● 모든 BMR-01 시리즈 저항기의 가격은 투명하고 중개자 없이 공장에서 직접 가격이 책정됩니다.
● 자동차 HVAC 부품 전용 생산 라인을 갖춘 ISO 9001 인증 시설.
● 모든 장치에서 100% 전기 테스트(저항, 절연, 유전체)가 수행됩니다.
● 자동차 표준에 따른 샘플 테스트: 온도 사이클링(-55°C ~ +155°C), 진동(50m/s²) 및 내구성(1000시간).
● 12V 자동차 저항 애플리케이션을 전문으로 하는 숙련된 엔지니어링 팀.
● 전 세계 자동차 부품 유통업체, 수리 체인 및 OEM 공급업체에 대한 검증된 공급업체입니다.
● 미국, 독일, 영국, 호주, 일본 등 40여 개국에 수출 실적을 보유하고 있습니다.
● HVAC 송풍기 모터 속도 제어 및 차량 전기 시스템에 대한 심층적인 전문 지식.
● 정격 전력: 50W(다양한 차량 플랫폼에 맞게 맞춤 설정 가능).
● 저항 값: 0.1Ω-1R(특정 팬 속도 요구 사항에 대한 맞춤 값).
● 온도 퓨즈: 240°C 표준(맞춤형 온도 등급 제공 가능).
● 리드 사양: 1.5~2.5mm², 150~300mm(맞춤형 길이 및 게이지).
● 종단: 베어엔드/OEM 커넥터/맞춤형.
● 장착: 표준 섀시 마운트/맞춤형 브래킷.
● 표준 리드 타임: 표준 등급의 경우 10~15일, 맞춤형 제품의 경우 15-20일.
● 포괄적인 문서: 테스트 보고서, 재료 인증, RoHS/REACH 선언.
● 원격 문제 해결 및 예비 부품 배송이 포함된 12개월 보증.
● 차량 HVAC 시스템에 통합하기 위한 기술 지원이 제공됩니다.
