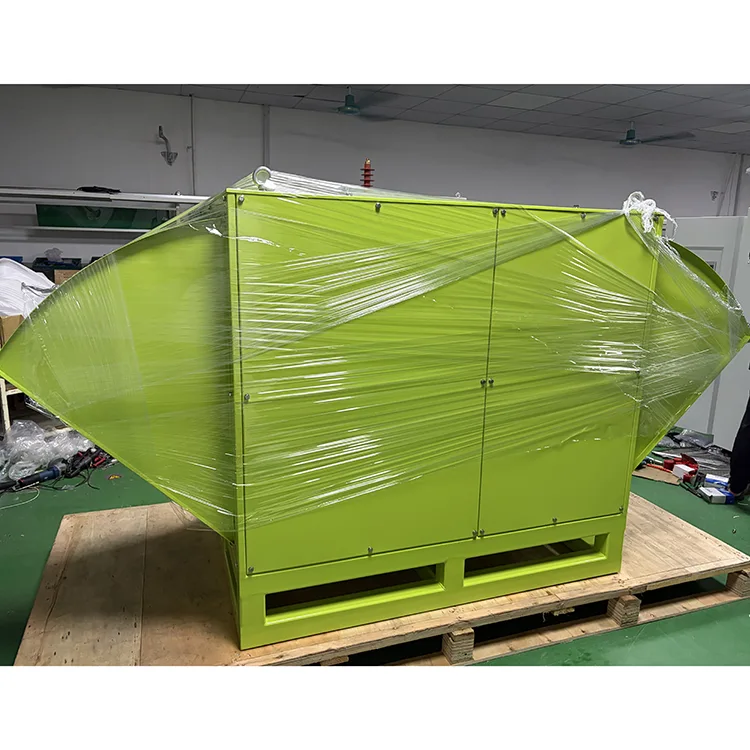

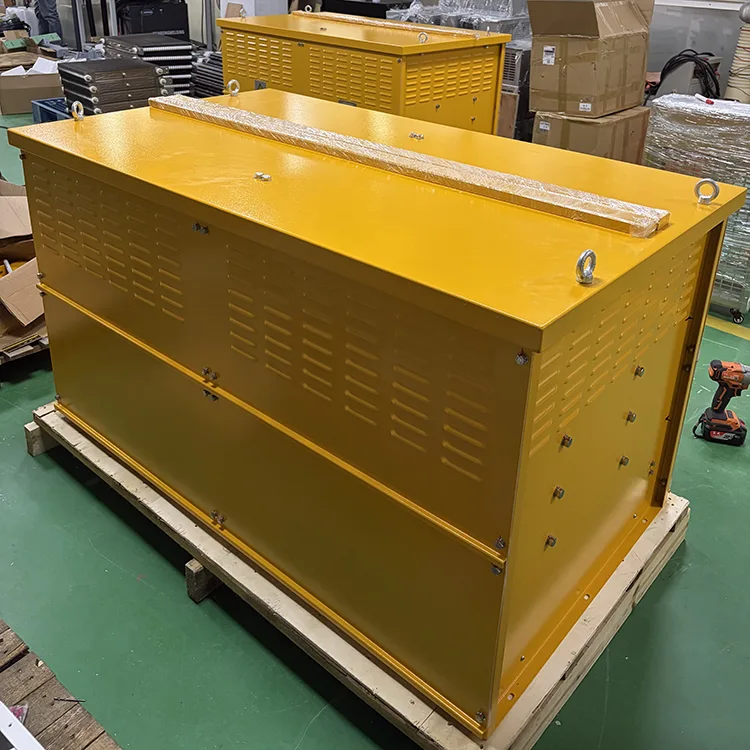

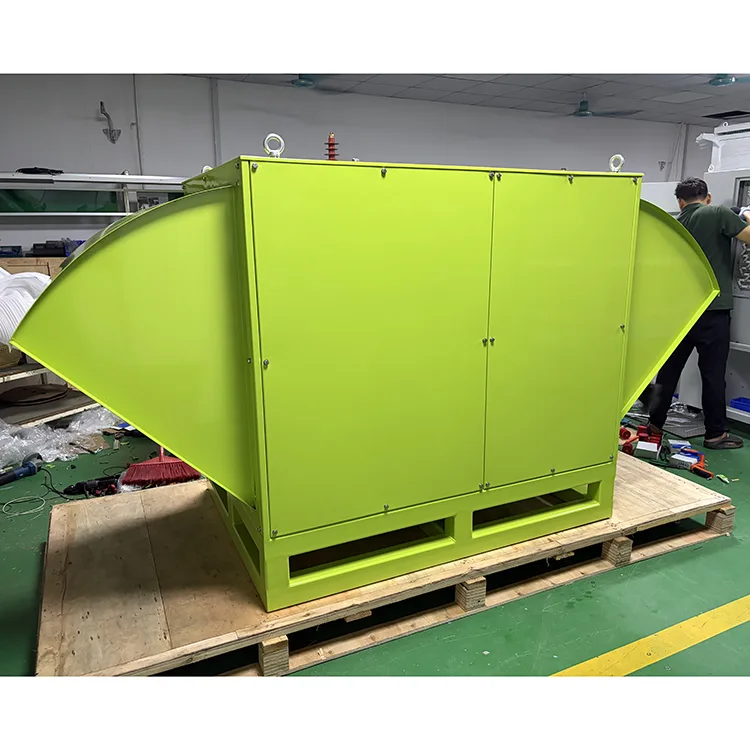

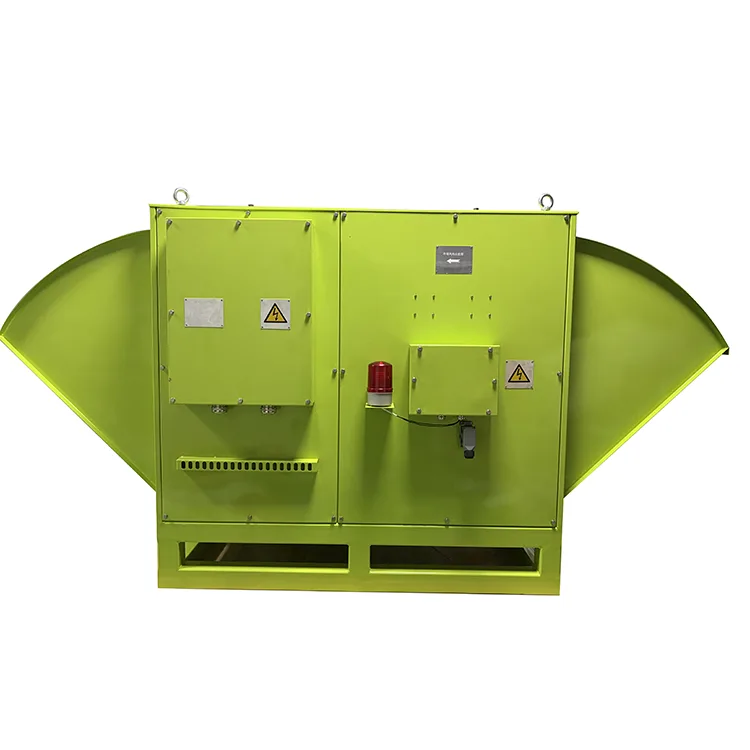

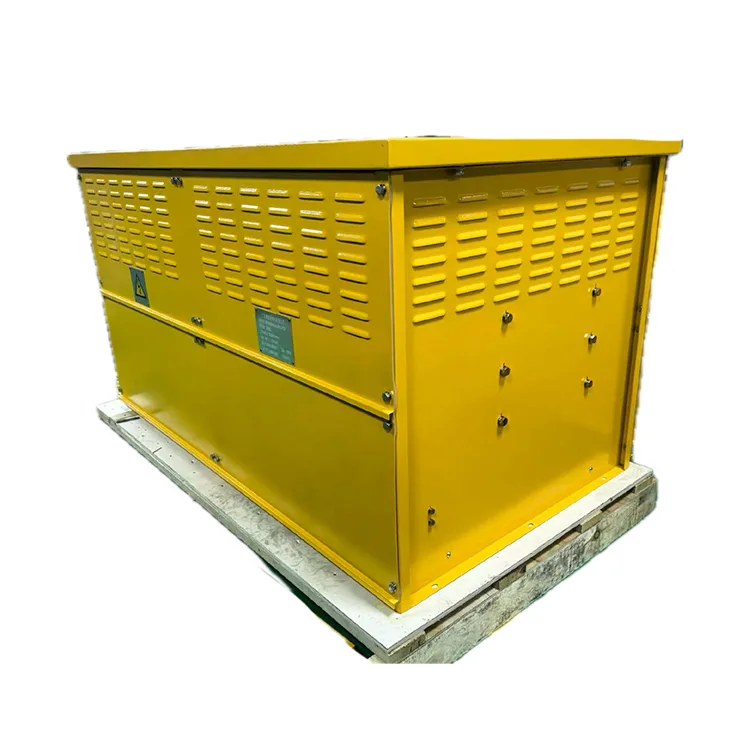

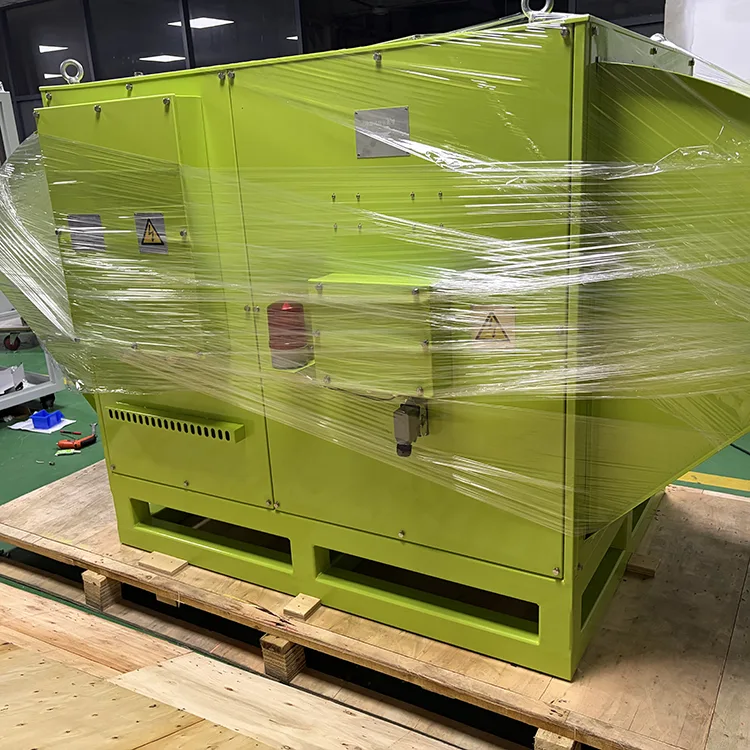

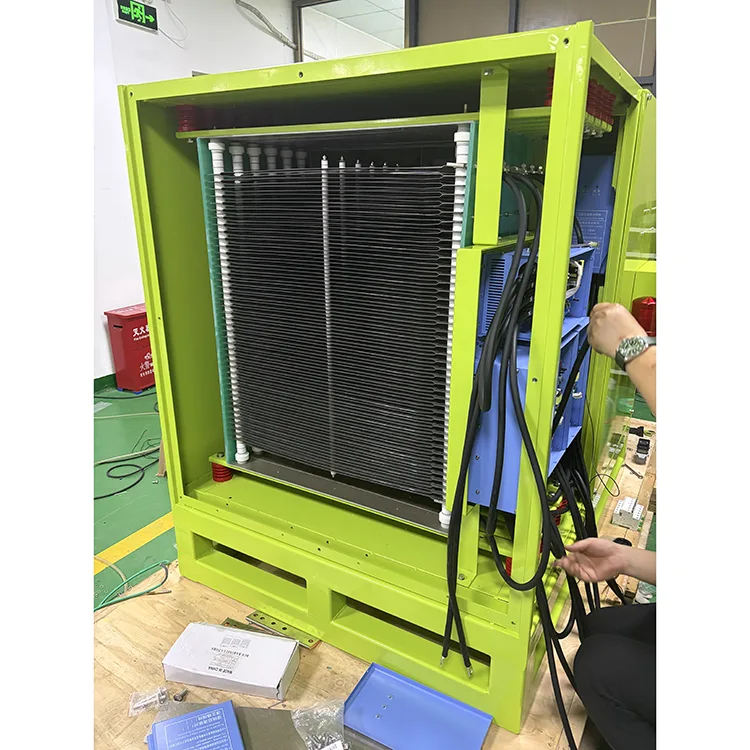

유정 굴착 플랫폼용 RSTO‑500kW‑2R×6‑IP23 제동 저항 장치는 유정 굴착 플랫폼의 전기 드라이브의 주파수 변환기 제동 시스템을 위해 특별히 Guangdong Ruisite Electric Co., Ltd.에서 개발한 고전력 제동 저항기입니다. 정격 저항은 2Ω × 6(20°C에서), 정격 전력은 500kW, 최대 작동 전압은 DC 690V입니다.
저항 소자는 안정적인 니켈-크롬 합금으로 만들어졌으며 절연체는 고성능 고온 알루미나 세라믹을 사용하여 극한 조건에서도 신뢰성과 내구성을 보장합니다. 이 장치에는 독립적인 강제 공기 냉각을 통해 수평으로 장착된 2개의 T60‑No.5 축류 팬(각각 5kW / 380V / 50Hz)이 장착되어 있습니다. 냉각 공기는 한쪽에서 유입되어 축류 팬과 저항기 셀을 통과한 후 배출구를 통해 나갑니다.
이 장치는 메탄이나 기타 가연성/폭발성 가스, 부식성 가스, 절연체를 손상시키는 가스, 전도성 먼지 또는 가연성 먼지가 없는 환경에 적합합니다. 최대 1000m의 고도, –45°C ~ +50°C의 주변 온도, 최대 상대 습도 95%에서 작동합니다.
고열 발생 장치로서 올바른 일상 작동 및 유지 관리는 서비스 수명 및 작동 안전과 직접적인 관련이 있습니다.
축적된 수분이나 습기를 제거하려면 장치를 시작하기 전에 인공호흡기를 15분 동안 켜야 합니다. 장치가 멈춘 후에도 인공호흡기는 15분 동안 계속 작동하여 저항기가 적절하게 냉각되도록 하여 뜨거운 공기가 역류하여 다른 전기 구성품을 손상시키는 것을 방지해야 합니다. 팬이 작동하지 않은 상태에서 제동 저항기를 작동하지 마십시오.
- 기기 근처에 가연성, 폭발성 물질을 놓아서는 안 됩니다.
- 적절한 안전 보호가 제공되지 않는 한 작동 상태에서 저항기와 직접 접촉하지 마십시오.
- 공기 배출구는 고온 공기 흐름으로 인한 부상을 방지하기 위해 보행자 통로를 향하지 않아야 합니다.
- 장치에는 충분하고 방해받지 않는 환기 공간이 있어야 하며 가급적이면 별도의 인클로저에 있어야 합니다.
- 염수분무 필터는 매달 검사하고 청소해야 합니다. 막힘이 발견되면 즉시 필터 요소를 교체하십시오. 그렇지 않으면 저항기 스트립이 과열되어 소손될 수 있습니다.
- 내부 먼지 청소, 배선 점검, 풀린 볼트 조임, 저항기 손상 점검 등 종합적인 점검 및 유지보수를 최소 1년에 1회 실시해야 합니다.
- 단자 연결이 헐거워지지 않았는지, 케이블이 노후화되거나 손상되었는지 정기적으로 점검하십시오.
- 주기적으로 압축 공기를 사용하여 저항기 프레임과 열 방출 부품을 청소하십시오.

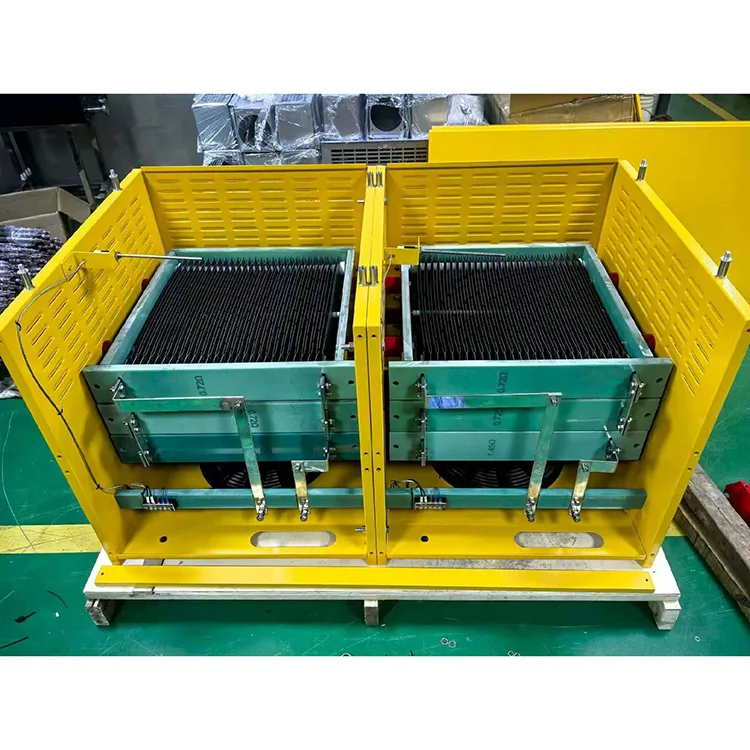

정밀 검사 중에는 전체 어셈블리를 제거하고 안전하게 배치하십시오. 팬에서 저항 캐비닛을 분리합니다. 저항기 캐비닛을 분해할 때는 먼저 모든 커버 플레이트와 연결 구리 막대를 제거한 다음 저항기 셀의 장착 너트를 위에서 아래로 제거하고 청소 및 검사를 위해 셀을 추출하고 손상된 부품을 교체하십시오. 유지보수 후에는 1000V 절연저항계를 사용하여 저항기 스트립과 접지 사이의 절연 저항(≥ 50MΩ이어야 함)을 측정하고 4500V/50Hz에서 1분간 절연 내력 테스트를 수행합니다(고장 또는 플래시오버 없음).
Q1: 유정 굴착 플랫폼용 제동 저항 장치의 목적은 무엇입니까?
A: 주파수 변환기로 구동되는 모터가 회생 제동 모드(감속 또는 제동 중)로 작동하면 구동 시스템의 운동 에너지가 DC 링크로 피드백되어 DC 전압이 상승합니다. 제동 저항기는 이 재생 에너지를 열로 소산하여 DC 버스 과전압을 방지하고 컨버터와 전력 반도체가 손상되지 않도록 보호합니다.
Q2: 온도 제어 시스템이 잘못 작동하면 어떻게 해야 합니까?
A: 온도 스위치에 결함이 있는지 확인하고 필요한 경우 교체하십시오. 또한 전기 배선에 문제가 있는지 검사하십시오. 장치의 온도 센서는 저항기 스트립 덮개에 있으며 설정점은 280°C(±5%)입니다. 저항기 온도가 이 값에 도달하면 온도 스위치가 활성화되고 경보 신호를 보냅니다.
Q3: 제동 저항기의 수명에 영향을 미치는 요인은 무엇입니까?
A: 주요 요인은 냉각 조건, 주변 온도, 제동 빈도 및 전력 등급 일치입니다. 저항기의 정격 전력이 실제 제동 에너지 수요에 비해 너무 낮으면 저항기는 만성적으로 과부하 및 과열되어 수명이 크게 단축됩니다. 열악한 환기는 저항기 단선의 주요 원인 중 하나입니다.
Q4: 저항기 온도가 너무 빨리 상승하는 이유는 무엇입니까?
A: 일반적인 원인으로는 공기 흡입구 또는 배출구 막힘(냉각 불량), 저항기 스트립의 국지적 단락(이물질 또는 손상된 세라믹 부품으로 인해) 또는 팬 고장/공기 압력 부족 등이 있습니다. 먼저 환기 및 냉각 시스템을 확인한 다음 저항기 셀 자체를 검사하십시오.
Q5: 올바른 저항값을 어떻게 결정합니까?
A: 기본 규칙은 제동 저항기를 통과하는 전류가 제동 초퍼의 최대 출력 용량을 초과해서는 안 된다는 것입니다. 저항이 너무 낮으면 과도한 제동 전류가 발생하여 초퍼가 손상될 수 있습니다. 저항이 너무 높으면 제동 토크가 부족해지고 감속이 느려집니다. 항상 안전한 전류 제한 내에서 유지하면서 제동 토크 요구 사항과 시스템 비용의 균형을 맞춰 최적의 저항 값을 선택해야 합니다.
사례 1: 항만 컨테이너 갠트리 크레인의 주파수 변환 제동 지원(고하중 고주파 제동 시나리오)
컨테이너 터미널의 16톤 갠트리 크레인은 원래 분리형 제동 저항기를 채택했습니다. 야외 환경에서 심한 먼지 노출로 인해 매달 저항기 단락이 발생하고 수리당 2시간 이상의 가동 중지 시간이 발생하여 로딩/언로딩 효율성이 심각하게 저하되었습니다. 이 Ruisite 통합 제동 저항 장치로 전환한 후:
먼지통이 내장된 이중 팬 밀폐형 공기 덕트는 먼지 축적을 70% 줄여 유지 관리 빈도를 월별에서 분기별로 줄여줍니다.
수동 경보 접점은 터미널의 중앙 제어 시스템에 연결되어 저항기 단락 및 과열에 대한 조기 경고를 보내 계획되지 않은 갑작스러운 종료를 완전히 제거합니다.
표준화된 10핀 커넥터를 사용하면 전문 전기 기술자 없이 현장 운영 팀이 독립적으로 유지 관리할 수 있어 연간 유지 관리 비용이 45% 절감됩니다. 고객 피드백: 통합 파티션 캐비닛 설계는 먼지로 인한 단락 문제를 완전히 해결하고 알람 연결 기능은 가동 중지 시간 손실을 대폭 줄입니다.

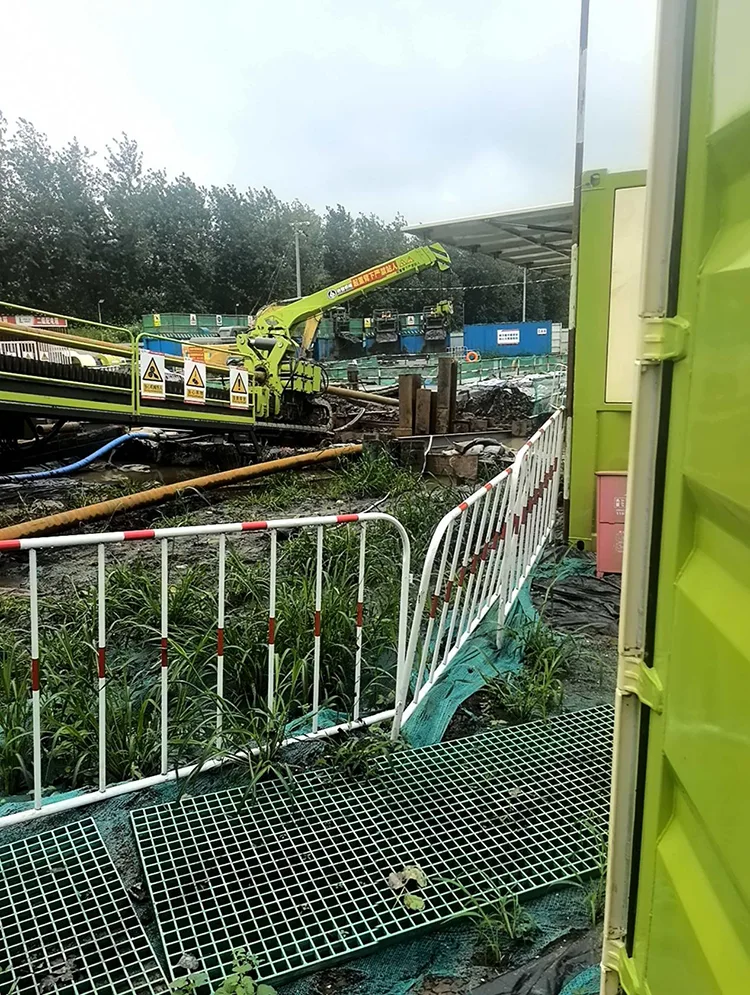

사례 2: 우한 강 횡단 석유 및 가스 파이프라인 수평 방향 시추 건설 현장 테스트 부하
이 프로젝트는 우한의 파이프라인 횡단 건설 현장인 Sinopec Zhongyuan Oil Construction Engineering Co., Ltd.의 소유입니다. 대형 수평 방향 굴착 장비는 하천 건설을 건너기 전에 장시간 연속 전체 부하 감지가 필요합니다. 이전에는 개별 분산형 적재 장비가 현장에서 사용되었지만 임시 강철 가대를 통한 이동이 어렵고, 배선이 지저분하며, 습한 강변 환경에서 방수 및 방열 성능이 좋지 않다는 명백한 단점이 있었습니다. 통합 AC 로드 뱅크를 배포한 후의 핵심 이점은 다음과 같습니다.
통합된 지게차 구멍 및 리프팅 러그 구조, 컴팩트한 전체 기계 설계, 물가 건설 현장의 좁은 임시 강철 가대를 통해 운반하기에 편리합니다. 것
독립적인 연기 감지 연동 보호 + 다단계 과전압/과전류 자동 언로드 프로그램, 우한 강변 습한 지역에 있는 임시 건설 배전 캐비닛의 불안정한 전원 공급 장치에 효과적으로 적응하여 값비싼 수평 방향 드릴링 호스트의 손상을 방지합니다. 것
내장된 자동 데이터 기록 모듈, 원클릭 내보내기 전체 테스트 보고서는 Sinopec 파이프라인 엔지니어링 프로젝트의 승인 데이터 제출 요구 사항을 완전히 충족합니다. 것
ABB 접촉기 및 Siemens PLC 제어 코어, 강력한 방진 성능, 잦은 단거리 전송 및 울퉁불퉁한 현장 조건에서도 매우 낮은 고장률로 안정적인 작동.
고객 피드백: 모바일 통합 로드 뱅크는 무한에서 강을 건너는 수평 방향 시추 건설 테스트 요구 사항과 완벽하게 일치합니다. 장기간의 전체 부하 연속 테스트에서 안정적으로 실행될 수 있으며 테스트 준비 시간을 크게 단축하고 파이프라인 건설 진행 상황을 개선할 수 있습니다.
사례 3: 자동화된 생산 라인 컨베이어를 위한 경부하 매칭
현장 공간이 제한된 자동차 부품 조립 라인에는 여러 대의 인버터가 촘촘하게 배열되어 있습니다. 분할 저항은 배선을 지저분하게 만들고 연결 오류를 자주 발생시킵니다. 이 통합 장치의 핵심 장점:
깔끔한 설치 공간과 높은 통합성; 전체 길이가 2700mm이므로 통일된 벽걸이 배치가 가능합니다.
신속 분리형 10핀 커넥터를 사용하면 장비 시운전 및 교체 시 광범위한 배선 작업이 필요하지 않습니다. 오류 경보는 생산 라인 PLC에 균일하게 입력되어 저항기 이상이 발생하면 자동으로 라인을 정지시켜 작업물 충돌 및 폐기를 방지합니다.
Ruisite Electric(현재 관련 브랜드로도 운영 중)은 Pearl River Delta 지역의 많은 주파수 변환기 제조업체에서 인버터 제동 및 에너지 덤핑과 같은 응용 분야에 대한 지원 부품 공급업체로 선정되었습니다. 고객은 제품 수명이 길고 고장률이 낮다고 보고했습니다. 이 회사는 지속적으로 최고의 세금 공제 등급을 받아 왔으며, 해당 제품은 전력망 보조 장치, 철도 운송, 신에너지 버스, 해안 전력 시스템, 전력 변환 장비 등에 사용됩니다.
1. 높은 신뢰성의 니켈 크롬 합금 저항 소자와 고온 알루미나 세라믹 절연체는 –45°C ~ +50°C의 극한 주변 온도에서도 안정적인 작동을 보장합니다.
2.효율적인 냉각 2개의 5kW 축류 팬을 갖춘 독립적인 강제 공기 시스템은 높은 전력 수준에서 효과적인 온도 제어를 제공합니다.
3.평생 보증 제조업체는 평생 애프터 지원 및 예비 부품 공급을 제공합니다. 보증 기간 내에 품질 관련 결함이 있을 경우 무료로 수리 또는 교체해 드립니다.
4.잘 설계된 레이아웃 수평 장착 구조로 작동 및 유지 관리가 용이합니다. 고객 요구 사항에 따라 고정 또는 조정 가능한 저항 값으로 제공됩니다.
유정 굴착 플랫폼용 제동 저항 장치는 다음과 같은 권위 있는 인증 및 표준 준수 검증을 획득했습니다.
ISO 9001:2015 품질 경영 시스템 인증 – 당사 공장은 독립적인 제3자 기관의 연례 감사를 받습니다. 우리의 품질 관리 시스템은 설계, 제조부터 애프터 서비스까지 전체 과정을 포괄합니다.
CE 마크 – EU 저전압 지침(LVD) 및 전자파 적합성(EMC) 요구 사항을 준수하여 제품이 EU 시장에 진출할 수 있는 자격을 부여합니다.
유형 테스트 보고서 – 모든 신제품은 대량 생산 전에 유전 강도, 온도 상승 및 절연 저항 테스트를 포함하여 포괄적인 유형 테스트를 거치며 요청 시 자격을 갖춘 고객에게 보고서가 제공됩니다.
견적을 제공하기 전에 당사의 응용 엔지니어는 기술 사양, 현장 작동 조건 및 성능 기대치를 철저히 분석합니다. 그런 다음 귀하에게 딱 맞는 솔루션을 맞춤화하고 명확하고 투명한 항목별 견적을 제공합니다. 숨겨진 수수료도 없고 대략적인 견적도 없습니다.
주문이 확인되면 승인된 도면에 따라 생산을 엄격하게 구성합니다. 우리는 주요 제조 단계 전반에 걸쳐 검사를 실시하고 정시 납품을 보장하기 위해 정기적인 진행 상황 업데이트를 제공합니다. 언제든지 검사를 위해 저희 공장을 방문하실 수 있습니다. 우리는 모든 고객의 감독을 환영하고 환영합니다.
배송 이후에도 포괄적인 기술 지원, 설치 지침 및 문제 해결 지원을 계속해서 제공합니다. 우리는 모든 표준 구성 요소에 대한 예비 부품 공급을 보장하고 영업일 기준 24시간 이내에 기술 문의에 응답합니다. 원격 안내든 현장 지원이든 우리는 고객이 마음의 평안을 누릴 수 있도록 최선을 다하고 있습니다.
