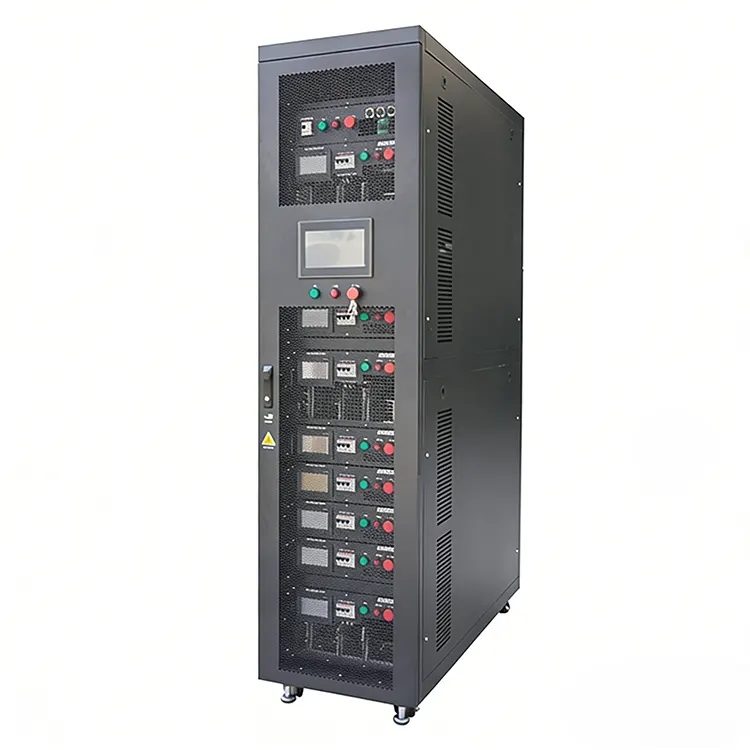

RST Electric의 200kW 380V 액체 냉각식 로드 뱅크는 고전력 테스트 기술의 패러다임 전환을 나타냅니다. 표준 42U 랙 인클로저(W600×D1400×H1800mm)에 장착된 이 200kW 380V 액체 냉각 로드 뱅크는 열을 시설의 기존 액체 냉각 인프라에 직접 전달함으로써 대규모 공기 처리기 또는 시설 배기 시스템이 필요하지 않습니다. 이 시스템은 DN32 입구/출구 연결부가 있는 304 스테인리스강 냉각수 회로를 갖추고 있으며 설계 압력 0.4MPa에서 최대 200L/min(12m³/h)의 유량을 처리할 수 있습니다.
정밀 온도 센서는 입구/출구 냉각수 온도를 모니터링하여 최대 전력에서 온도 상승이 15°C 이하이고 압력 강하가 5psi 이하인 안정적인 열 부하를 유지합니다. 저항성 로드 뱅크 자체는 ±2% 로딩 정확도로 5kW 단계 분해능을 제공하므로 실제 IT 부하에 대한 세부적인 시뮬레이션이 가능합니다. 제어 옵션에는 로컬 HMI 터치스크린, 원격 PC 소프트웨어, RS485/Modbus RTU 및 전체 데이터 로깅 기능이 포함됩니다.
중국의 선도적인 200kW 액체 냉각 부하 은행 제조업체인 RST Electric은 15년 이상의 전력 저항기 전문 지식과 최첨단 액체 냉각 기술을 결합하여 차세대 데이터 센터 및 고성능 컴퓨팅 시설의 까다로운 요구 사항을 충족하는 솔루션을 제공합니다.
|
부하 유형 |
저항성(액체 냉각) |
|
정격 출력 |
200kW |
|
정격전압 |
AC380V 50/60Hz |
|
단계 수 |
3P4W |
|
최소 단계 |
5kW(맞춤형) |
|
로딩 정확도 |
±2% |
|
냉각방식 |
액체 냉각(폐쇄 루프) |
|
냉각 매체 |
탈이온수 / 글리콜 혼합물 / 맞춤형 |
|
정격유량 |
200L/분(12m³/h) |
|
입구/출구 연결 |
DN32 삼중 클램프(2세트, 1+1 중복) |
|
설계압력 |
0.4MPa |
|
압력 강하 |
≤5psi @ 최대 흐름 |
|
온도 상승 |
최대 출력에서 15°C 이하 |
|
입구 온도 범위 |
0°C ~ 40°C |
|
유체 회로 재료 |
304 스테인레스 스틸 |
|
수동 밸브 |
입구/출구 볼 밸브(포함) |
|
보호 기능 |
단락, 과전류, 과전압, 과열, 액체 누출 감지, 흐름 장애 |
|
측정 매개변수 |
전압, 전류, 전력, 냉각수 유량, 입구/출구 온도, Delta-T, 압력 |
|
제어 모드 |
로컬: HMI 터치스크린; 원격: PC 소프트웨어/RS485/Modbus RTU |
|
디스플레이 정확도 |
0.5등급 |
|
인클로저 유형 |
42U 랙 인클로저 |
|
치수(W×D×H) |
600mm × 1400mm × 1800mm |
|
무게 |
대략. 800kg |
|
보호 수준 |
IP20(실내) |
|
색상 |
RAL9005(검정색) 또는 맞춤형 |
|
근무 시스템 |
지속적인 임무 |
|
소음 수준 |
< 65dB(펌프만 사용, 사실상 조용한 작동) |
|
전기적 인터페이스 |
구리 부스바 |
1.초고전력 밀도 – 컴팩트한 42U 설치 공간에서 200kW를 제공하므로 공간이 제한된 데이터 센터 환경에 이상적입니다.
2. 조용한 작동 – 기존의 로드 뱅크 팬 소음을 제거합니다. 순환 펌프만 최소 소음(<65dB)을 생성하므로 점유된 사무실이나 실험실 공간에 적합합니다.
3. 정확한 열 관리 - 유량, 입구/출구 온도 및 압력 강하를 실시간으로 모니터링하여 정확한 CDU 및 냉각 시스템 검증을 가능하게 합니다.
4. 스테인리스강 냉각수 회로 – DN32 삼중 클램프 연결을 갖춘 304 스테인리스강 구조는 내식성과 다양한 냉각 매체와의 호환성을 보장합니다.
5. 중복 연결 – 이중 흡입구/배출구 포트(1+1 중복)를 통해 재구성 없이 기본 및 백업 냉각 시스템에 연결할 수 있습니다.
6. 포괄적인 안전 제품군 - 민감한 데이터 센터 환경에 중요한 액체 누출 감지, 흐름 오류 보호 및 과열 차단이 포함됩니다.
7.고해상도 로딩 – 5kW 단계 증분을 통해 부분 부하에서 전체 부하까지 서버 랙 전력 프로필을 정밀하게 시뮬레이션할 수 있습니다.
8.독립적인 작동 – 열 제거를 위해 시설 에어컨에 의존하지 않습니다. 열은 고객의 액체 냉각 인프라를 통해 직접 거부됩니다.
9. 실제 시뮬레이션 – D2C(Direct to Chip) 냉각 검증을 위해 고밀도 서버 랙(랙당 >30kW)의 열 및 전기 특성을 정확하게 에뮬레이트합니다.
10. 고급 데이터 수집 - 테스트 후 분석 및 보고를 위한 모든 중요한 매개변수를 기록하고 기록합니다.

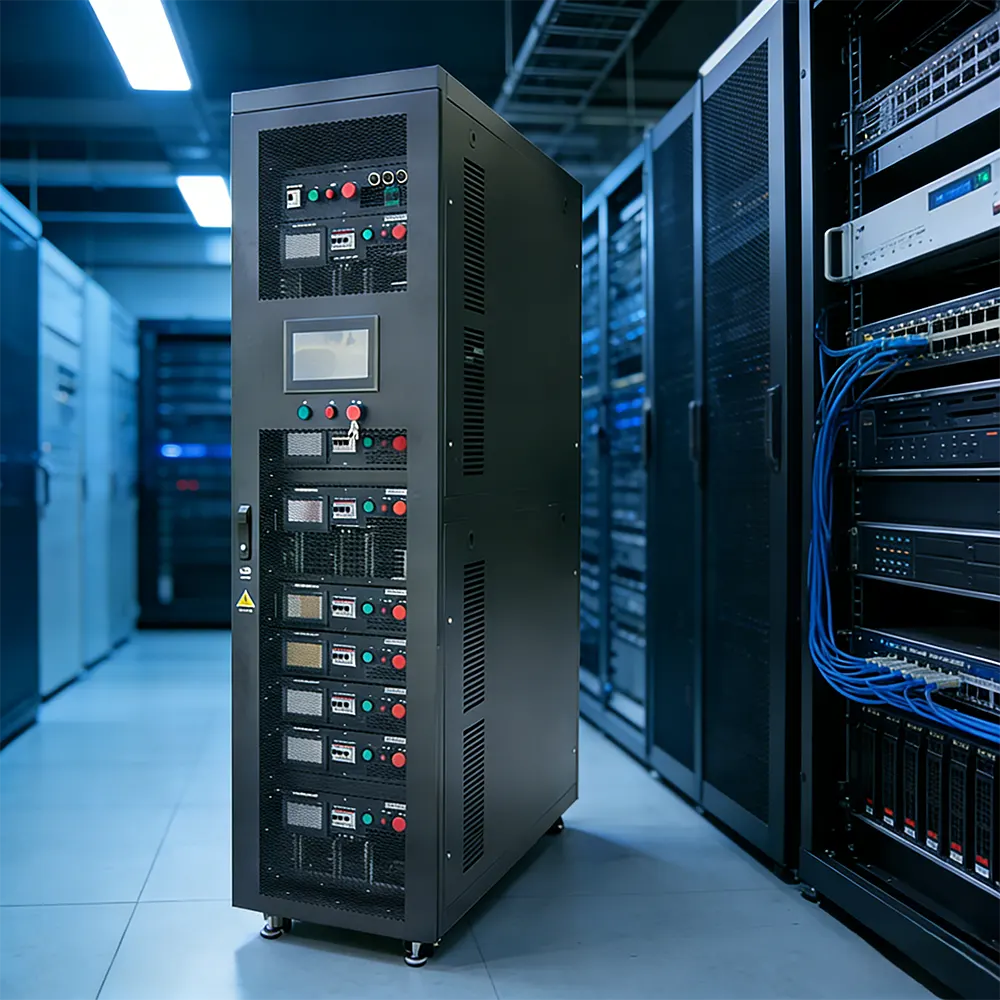

● 데이터 센터 CDU 테스트 – 최대 200kW의 시뮬레이션된 IT 부하에서 CDU(냉각수 분배 장치)의 성능을 검증합니다.
● 액체 냉각식 서버 개발 – R&D 연구실에서 직접 칩 및 침수 냉각 시스템을 테스트하기 위해 제어된 열 부하를 제공합니다.
● 시설 열 관리 연구 - 다양한 부하 시나리오에서 데이터 센터 냉각 인프라의 열 제거 용량을 특성화합니다.
● 고성능 컴퓨팅(HPC) - 냉각 최적화를 위해 GPU 클러스터 및 고밀도 컴퓨팅 랙의 열 출력을 시뮬레이션합니다.
● 실험실 및 테스트 환경 – 음향에 민감하거나 공기 품질이 제어되는 공간에서 조용하고 깨끗하며 효율적인 전력 테스트를 가능하게 합니다.
● 대규모 데이터 센터 시운전 – 액체 냉각 시스템과 배전 및 모니터링 인프라의 통합을 검증합니다.
● 냉각 시스템 개조 검증 – 실제 IT 구축 전에 업그레이드되거나 수정된 냉각 시스템의 용량을 테스트합니다.
200kW 380V 액체 냉각 로드 뱅크는 운송 중 주의 깊은 취급이 필요한 정밀 엔지니어링 장비입니다. RST Electric은 각 장치를 다음과 같은 보호 조치로 포장합니다.
● 진동 흡수 마운트를 사용하여 견고한 팔레트에 장치를 단단히 볼트로 고정했습니다.
● 습기 유입을 방지하기 위해 방수 VCI 필름으로 포장되어 있습니다.
● 중요한 지점에 폼 쿠션이 있는 맞춤형 합판 상자에 들어 있음
● 오염을 방지하기 위해 모든 절삭유 연결부에 캡을 씌우고 밀봉했습니다.
● 문서 패키지에는 압력 테스트 인증서, 재료 인증, 공장 테스트 보고서가 포함됩니다.
배송 옵션에는 LCL 또는 FCL 해상 화물, 항공 화물 또는 긴급 요구 사항에 대한 특급 택배가 포함됩니다. 배송 전에 모든 200kW 액체 냉각 로드 뱅크는 압력 테스트, 누출 감지 및 전체 부하 열 검증을 포함한 전체 공장 승인 테스트(FAT)를 거칩니다.
● 당사는 고급 200kW 380V 액체 냉각 부하 은행 생산을 전문으로 하는 중국에 본사를 둔 인증된 제조업체입니다.
● 설계, 냉각 회로 제작, 전기 조립 및 테스트에 대한 완벽한 내부 제어를 통해 우수한 품질을 보장합니다.
● 투명한 비용 구조와 중개인이 없는 모든 200kW 액체 냉각 부하 은행에 대한 공장 직접 가격 책정.
● 전력 저항기 엔지니어링 분야에서 15년이 넘는 경험을 바탕으로 이제 차세대 애플리케이션을 위한 수냉식 솔루션으로 확장되었습니다.
● 냉각 회로 조립을 위한 전용 클린룸을 갖춘 ISO 9001 인증 시설.
● 최종 조립 전 모든 냉각수 회로에 대해 100% 헬륨 누출 테스트가 수행됩니다.
● 맞춤형 냉각 요구 사항에 대한 사내 열 시뮬레이션 및 검증 기능.
● 전 세계 데이터 센터 운영자, IT 장비 제조업체 및 냉각 시스템 통합업체의 검증된 공급업체입니다.
● 미국, 유럽, 싱가포르, 중동 시장에 수출 실적을 보유하고 있습니다.
● 데이터 센터 열 관리 및 고밀도 전력 테스트에 대한 심층적인 도메인 전문 지식.
● 냉각 매체 옵션: 탈이온수/글리콜 혼합물/유전체/맞춤형.
● 연결 유형: DN32 삼중 클램프/NPT 나사산/빠른 연결 커플링/맞춤형.
● 흐름 제어: 수동 밸브/자동 흐름 제어/가변 속도 펌프 통합.
● 제어 개선: 고급 PLC, 빌딩 관리 시스템(BMS) 통합, 원격 모니터링.
● 측정 옵션: 기본/정밀 유량계/다점 온도 감지.
● 인클로저 변형: 오픈 프레임/42U 랙/맞춤형 크기.
● 표준 리드 타임: 맞춤형 200kW 380V 액체 냉각 부하 은행 구성의 경우 영업일 기준 30~45일.
● 포괄적인 문서: 압력 테스트 보고서, 재료 인증, O&M 매뉴얼, CE/ISO 인증.
● 원격 진단 및 글로벌 예비 부품 네트워크를 통한 18개월 보증.
● 선택적인 현장 시운전, 냉각 시스템 통합 지원 및 RST 현장 엔지니어의 운영자 교육.

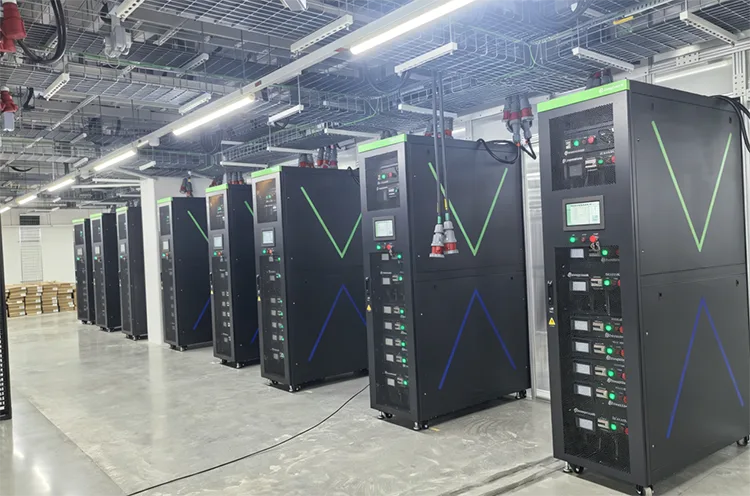

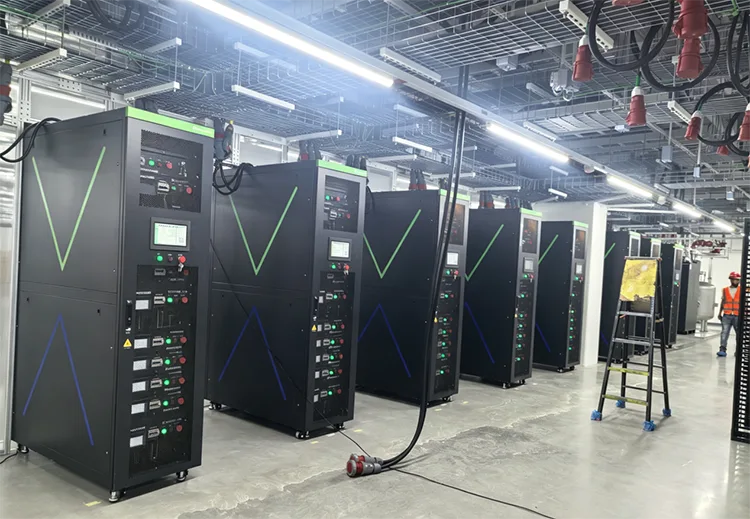

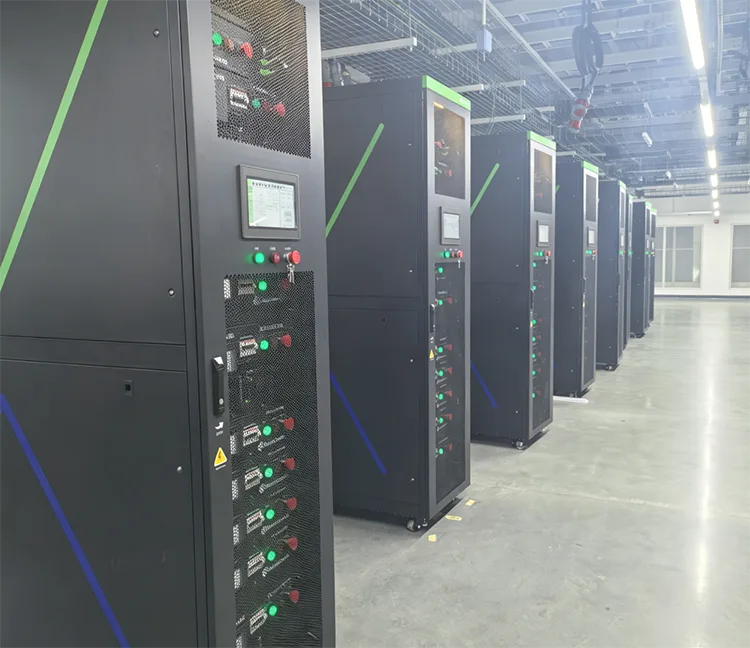

말레이시아 조호르에 위치한 이 하이퍼스케일 AI 데이터 센터는 GPU 서버 클러스터를 위한 전체 캐비닛 CDU 액체 냉각 순환 시스템을 채택했습니다. 프로젝트 승인 단계에서 핵심 요구 사항은 CDU 액체 순환 루프의 실제 냉각 용량을 확실하게 검증하고 캐비닛 내 고밀도 서버에서 생성된 실제 열 방출 부하를 시뮬레이션하는 것입니다.
기존의 공냉식 부하는 현장 물 순환 파이프라인과 연결할 수 없으며 장기간 냉각 성능 검사를 위해 CDU 루프에 일정한 열 부하를 공급할 수 없습니다. 실제 캐비닛 열 레이아웃을 복원하기 위해 표준 19인치 랙 내부에 부피가 큰 공기 냉각 장비를 설치할 수 없습니다.
일년 내내 말레이시아 열대 고온 환경의 영향을 받는 고객은 CDU 시스템의 지속적인 열 부하 검사와 동기식 UPS/대기 발전기 전체 부하 테스트를 완료하기 위해 현장 냉각수 매체와 일치하는 랙형 액체 액세스 로드 뱅크가 필요합니다. RST Electric은 현지 TNB 전력 수용 표준을 준수하는 정확한 CDU 냉각 기능 인증을 실현하기 위해 배치 200kW 380V 폐쇄형 수냉식 랙 로드 뱅크를 공급했습니다.
정격 전력:200kW, AC380V(380~480VAC 50Hz 호환), PF=1 순수 저항 부하
부하 분할:6kW+6kW+12kW+12kW 4개의 독립 단계, 최소 6kW 미세 조정, 허용 오차 ±5%
연속 24시간 완전 부하 작동; 말레이시아 전원 사양에 따라 옵션 1P2W/3P4W 배선
실시간 모니터링: 전압, 전류, 전력, 냉각수 입구 및 출구 온도, 파이프라인 수압, CDU 열교환 효율을 판단하기 위한 핵심 데이터.
(1) 액체 순환 일치 설계: 폐쇄형 액체 냉각 회로는 고객의 현장 수-글리콜 냉각수를 지원하며 표준 1"NPT 빠른 연결 포트는 CDU 파이프라인에 직접 도킹됩니다. 정격 냉각수 흐름은 10~25L/min, 최대 입구 수온은 40℃, 파이프라인 압력 강하는 ≤2bar입니다. 안정적인 연속 열 출력은 고정된 열을 CDU 순환 루프로 전달하여 액체 냉각 시스템의 실제 열 제거 효율성을 테스트합니다.

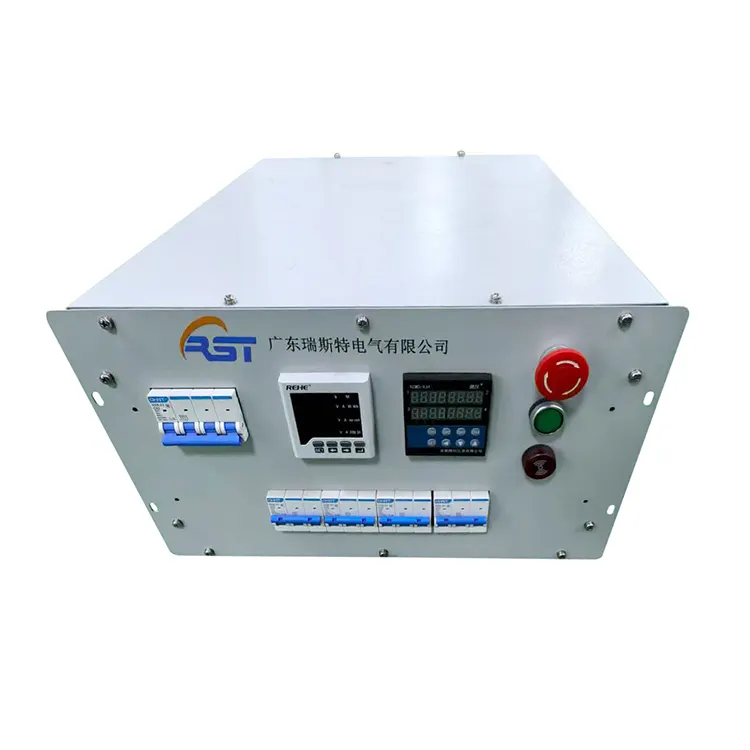

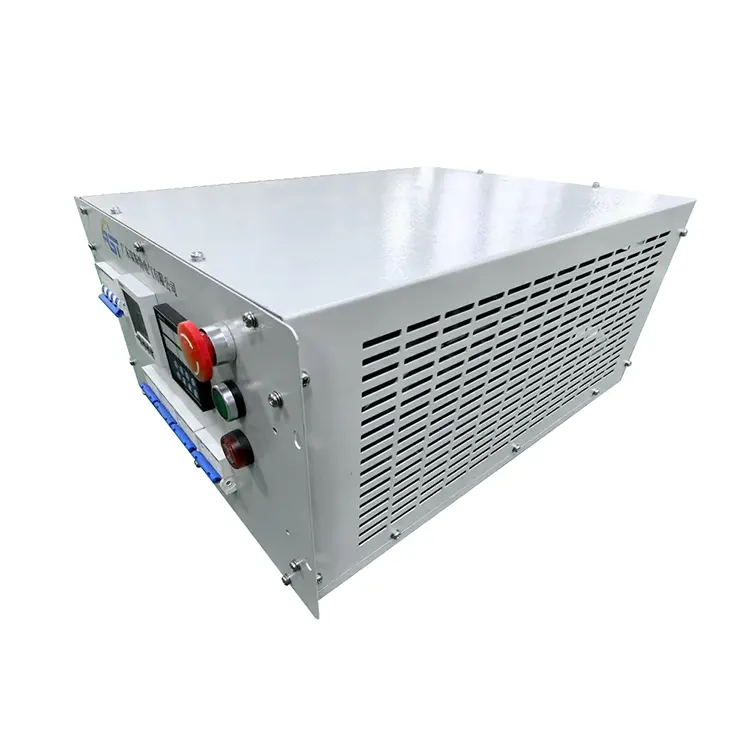

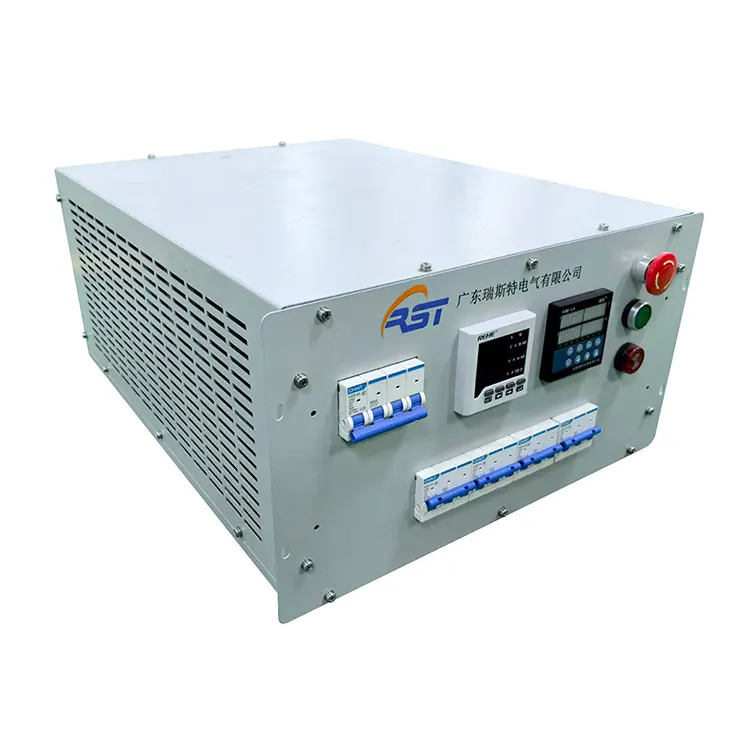

(2) 6U 19인치 랙 섀시: 크기 482×D650×H266mm, RAL7035 코팅, 건조 중량 35~45kg, 서버 랙에 직접 내장되어 온라인 서버의 실제 캐비닛 발열 환경을 복원합니다.
(3) 완전한 안전 보호: 단락, 과전류, 과열, 비상 정지, 낮은 냉각수 압력 및 도어 인터록 보호 옵션; 비정상적인 경우 자동 경보 및 부하 강하로 장기간 중단 없는 CDU 노화 테스트를 보장합니다.
(4) 다중 제어 모드: 로컬 수동/자동/휴대용 원격/PC 소프트웨어 제어; RS485 Modbus 옵션, 실시간 CDU 작동 데이터 기록을 위해 IDC SCADA에 온도 및 유량 데이터를 업로드합니다.
(1) 말레이시아 전기 규정에 따라 설치합니다. 장치는 표준 캐비닛 슬롯에 밀어 넣고 전면 핸들, 독립 전원 배선, CDU 순환 파이프라인이 있는 액체 흡입구/배출구 퀵 커플, 안정적인 PE 접지로 고정됩니다.
(2) 모든 장치는 공식 테스트 보고서와 함께 배송 전에 공장 완전 부하 번인 및 파이프라인 압력 기밀 테스트를 통과합니다. 현장 시운전을 통해 냉각수 유량을 단계적으로 조정하고 6kW~200kW를 점진적으로 부하하며 입구/출구 수온 차이를 기록하여 CDU 열 교환 용량을 정량화하고 모든 제어 및 보호 기능을 검증합니다.
(3) 일일 운영 규칙: 파이프라인의 누출 여부를 매주 점검합니다. 냉각 효과에 영향을 미치는 흐름 부족을 방지하기 위해 CDU 순환 필터를 정기적으로 청소하십시오. 서버 캐비닛 주변에 가연성 물질을 보관하지 마십시오.
비정상적인 과열, 냉각수 압력 부족, 통신 장애 및 공식 유지 관리 매뉴얼에 분류된 잘못된 보호 경보 등 일반적인 결함;
정기 검사: 6개월마다 파이프라인 견고성을 점검하고, 내부 저항기 먼지를 청소하고 절연저항계를 사용하여 정기적인 절연 테스트를 수행합니다.
보증: 배송일로부터 18개월 보증, 제조 결함에 대한 무료 수리 및 교체; 평생 예비 부품 및 영어 원격 기술 지원, 대량 주문을 위한 현지 엔지니어 현장 교육 옵션. 향후 데이터 센터 확장 프로젝트를 위한 맞춤형 전원, 전압, 액체 인터페이스 및 통신 프로토콜입니다.
(1) 랙 장착형 액체 구조는 CDU 순환 파이프라인에 직접 접근하고 등급별 고정 열 부하를 안정적으로 출력하며 각 CDU 루프의 실제 열 제거 용량을 정확하게 검증합니다. 기존 공기 부하가 달성할 수 없는 실제 캐비닛 열 시뮬레이션을 실현하여 CDU 수용 효율을 65% 이상 높였습니다.
(2) 안정적인 폐쇄 액체 순환은 말레이시아의 높은 주변 온도, 과열 차단 없이 장기간 연속 부하에 적응하고 모든 CDU 냉각 성능 지수가 승인 표준을 성공적으로 통과했습니다.
(3) 수온, 유량 및 전력의 자동 데이터 수집은 고객의 CDU 테스트 보고서 작성을 용이하게 하고 IDC 프로젝트의 수동 테스트 비용을 크게 절감합니다.
(4) 동남아시아 데이터 센터의 CDU 냉각 검증을 위한 맞춤형 수냉식 로드 뱅크에 대해서는 RST Electric에 문의하고 무료 기술 제안 및 견적을 받으세요.
